KAVAN Bristell B23 1600mm - Návod na obsluhu

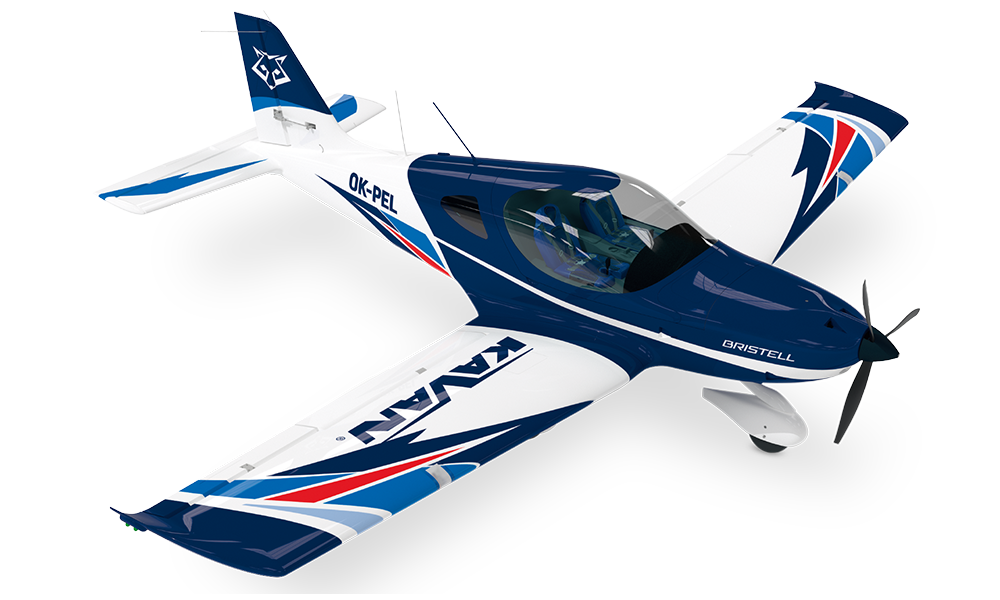

KAV02.8078

KAVAN Bristell B23 - modrá

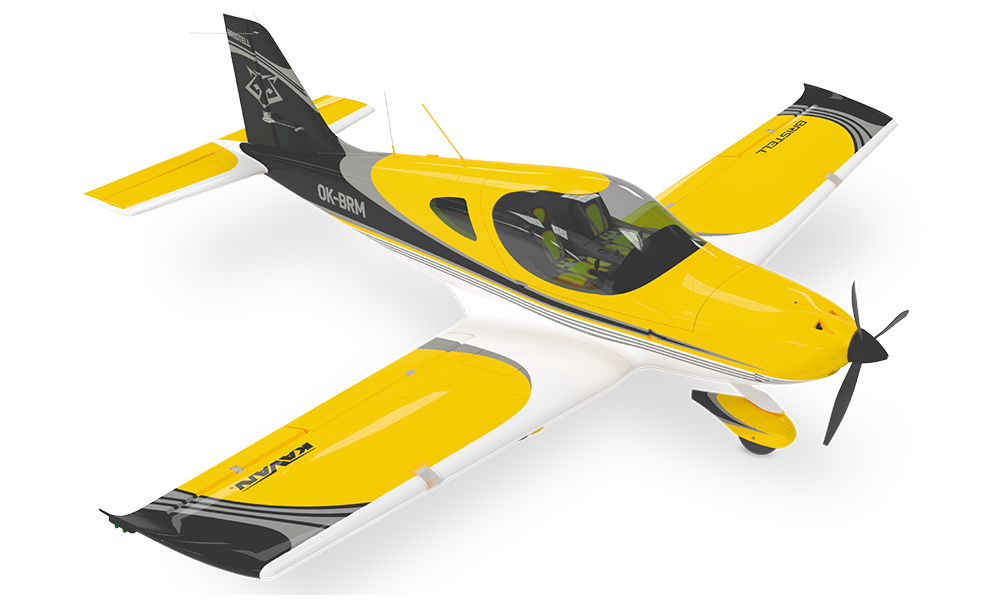

KAV02.8079

KAVAN Bristell B23 - žltá

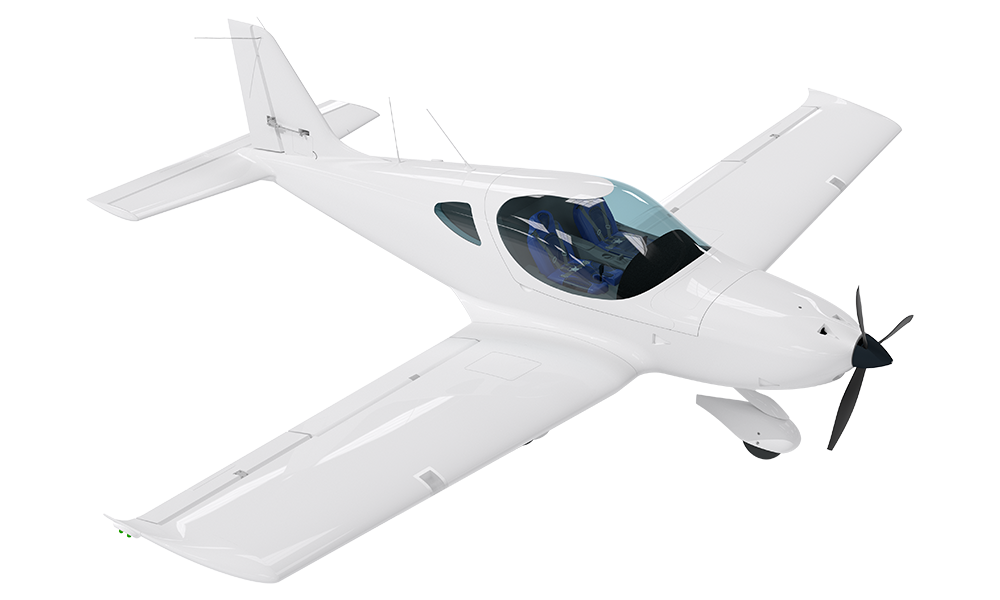

KAV02.8081

KAVAN Bristell B23 - biela

Úvod

Bristell B23 je polomaketa dvojmiestneho cvičného a turistického lietadla. Drak je vyrobený z penového EPO (expandovaného polyolefínu) a je osadený striedavým motorom, regulátorom a siedmimi servami. Model je určený pilotom, ktorí už zvládajú cvičný model s ovládanými krídelkami, výškovkou, smerovkou a plynom.

Skutočný Bristell B23

V roku 2009 založili český letecký konštruktér Milan Bříštěla a jeho syn Martin spoločnosť BRM AERO s.r.o.. Ich prvým lietadlom bol Bristell Classic, ultraľahký dvojmiestny dolnoplošník s trojkolesovým podvozkom. Zaznamenal mimoriadny úspech s viac ako 600 predanými kusmi po celom svete. Spoločnosť odvtedy rastie a rozširuje ponuku svojich výrobkov.

Bristell B23 je celokovový dvojmiestny dolnoplošník s kompozitovým hlavným podvozkom a elektronickým prístrojovým panelom s displejmi, určený na výcvik, turistiku a rekreačné lietanie. B23 je certifikovaný podľa EASA CS-23 a amerických predpisov 14 CFR (FAR) Part 23.

Technické údaje skutočného lietadla

Tieto informatívne údaje opisujú pôvodné skutočné lietadlo s motorom Rotax 912S. Nejde o technické údaje ani prevádzkové limity RC modelu.

Parameter	Hodnota
Rozpätie	9,274 m
Dĺžka	6,585 m
Prázdna hmotnosť	450 kg
Maximálna vzletová hmotnosť	750 kg
Dolet	1100 km (125 KTAS)
Motor	ROTAX® 912S, 100 HP

Aktuálne varianty skutočného lietadla nájdete na stránke výrobcu Bristell B23.

Vlastnosti

• Oficiálne licencovaný, továrensky vyrobený a čiastočne zostavený model
• Krídlo z EPO vystužené uhlíkom s rúrkovou spojkou
• Ovládané krídelká, výškovka, smerovka, klapky, plyn a riadenie predného kolesa
• Pevný trojkolesový podvozok s aerodynamickými krytmi kolies
• Funkčné navigačné a pristávacie LED svetlá

Technické údaje

Parameter	Hodnota
Rozpätie	1600 mm
Dĺžka	1151 mm
Plocha krídla	36,8 dm²
Letová hmotnosť	2100 g
Motor	Striedavý motor C3548-800 s rotačným plášťom
Regulátor	KAVAN R-50SB SBEC
Vrtuľa	10×6", 3 listy
Nainštalované servá	7: dve pre krídelká, dve pre klapky, výškovka, smerovka a riadenie predného kolesa
Pohonný akumulátor (nie je súčasťou sady)	4S LiPo, 14,8 V, 2600–3300 mAh, najmenej 30C

Poznámka

Pred kalibráciou alebo programovaním skontrolujte štítok regulátora osadeného vo vašom modeli. Pôvodný návod na model uvádza KAVAN R-50SB; náhradný regulátor označený R-50SB Plus používa iný návod. Riaďte sa zodpovedajúcim návodom, na ktorý odkazuje príloha.

Skôr než začnete

1. Ak nie ste skúsený RC pilot, zabezpečte si pomoc skúseného pilota, ktorý skontroluje hotový model a pomôže vám pri prvých letoch. Hoci sme sa snažili pripraviť podrobný návod, RC modely sú pomerne zložité a skúsený modelár dokáže model rýchlo skontrolovať a pomôcť tak k úspešným prvým letom.
2. Model zostavujte presne podľa tohto návodu. Nepokúšajte sa ho akokoľvek upravovať alebo meniť, pretože by to mohlo nepriaznivo ovplyvniť jeho letové vlastnosti.
3. Pred začatím skontrolujte celý obsah stavebnice, či niektoré diely nechýbajú alebo nie sú poškodené. Zároveň sa tak oboznámite s jednotlivými súčasťami lietadla. Ak niektorý diel chýba alebo je poškodený, ihneď požiadajte predajcu o jeho náhradu.
4. Každý diel pred lepením vyskúšajte nasucho. Overte, že používate správny diel a že dobre lícuje. Ani veľké množstvo lepidla nenahradí zle lícujúci diel.
5. Návod obsahuje obrázok s východiskovou polohou ťažiska (CG) a odporúčané výchylky kormidiel. Pri prvom lete je nevyhnutné dodržať odporúčanú polohu ťažiska; inak môže byť model nestabilný, ťažko ovládateľný alebo úplne neschopný letu. Pre väčšiu stabilitu začnite na prednej hranici uvedeného rozsahu. Zadná poloha ťažiska zvyšuje citlivosť riadenia a znižuje stabilitu; upravujte ju až po oboznámení s modelom a vždy zostaňte v uvedenom rozsahu.

Poznámka

Predajca nemôže prijať späť stavebnicu, ktorej stavba sa už začala.

Zásady bezpečnej prevádzky

Tento RC model nie je hračka. Používajte ho opatrne a presne podľa pokynov v tomto návode.

Model zostavte presne podľa tohto návodu. Model NEUPRAVUJTE ani nemeňte. Pri nedodržaní tejto požiadavky záruka automaticky zaniká. Dodržiavaním pokynov získate bezpečný a pevný model.

Deti mladšie ako 14 rokov smú model prevádzkovať iba pod dohľadom dospelej osoby.

Pred každým letom overte, že je model v bezchybnom stave, všetko vybavenie funguje správne a konštrukcia nie je poškodená.

Lietajte iba za slabého vetra a na bezpečnom mieste bez prekážok.

Všeobecné upozornenia

• RC lietadlo nie je hračka! Nesprávne použitie môže spôsobiť vážne zranenie a škody na majetku. Lietajte iba na bezpečnom mieste a dodržiavajte všetky pokyny a odporúčania v tomto návode. Pozor na vrtuľu! Voľné predmety, napríklad časti odevu, ceruzky alebo skrutkovače, držte mimo dosahu otáčajúcej sa vrtule. Zabráňte priblíženiu rúk a tvárí svojich aj ostatných osôb a tiež zvierat k otáčajúcej sa vrtuli.
• Ako používateľ zodpovedáte za prevádzku, ktorá neohrozuje vás ani ostatných a nespôsobuje poškodenie výrobku alebo cudzieho majetku. Model je riadený rádiovým signálom, ktorý môžu rušiť vonkajšie zdroje mimo vašej kontroly. Rušenie, porucha vybavenia alebo chyba pilota môžu spôsobiť stratu riadenia. Preto vždy udržiavajte okolo modelu dostatočnú bezpečnú vzdialenosť vo všetkých smeroch, aby ste predišli kolíziám a zraneniu.
• Model nikdy neprevádzkujte s vybitými batériami vysielača.
• Model vždy prevádzkujte na otvorenom priestranstve mimo elektrického vedenia, áut, premávky a osôb. Vyhýbajte sa obývaným miestam, kde by mohlo dôjsť k zraneniu alebo škode.
• Dôsledne dodržiavajte pokyny a upozornenia pre tento výrobok aj všetko používané doplnkové vybavenie, napríklad nabíjače a akumulátory.
• Chemikálie, drobné diely a elektrické vybavenie uchovávajte mimo dosahu detí.
• Vlhkosť poškodzuje elektroniku. Chráňte pred vodou všetko vybavenie, ktoré na to nie je výslovne určené a chránené.
• Model je prevažne z plastov a nie je nehorľavý. Chráňte ho pred zdrojmi tepla, priamym slnkom a rozpáleným uzavretým autom; vysoká teplota môže deformovať penový drak alebo spôsobiť iné poškodenie.
• Ak model nepoužívate, odpojte pohonný akumulátor. Regulátor odoberá prúd aj pri nulovom plyne; ponechanie akumulátora pripojeného celé hodiny alebo dni môže spôsobiť hlboké vybitie, jeho poškodenie a riziko požiaru.

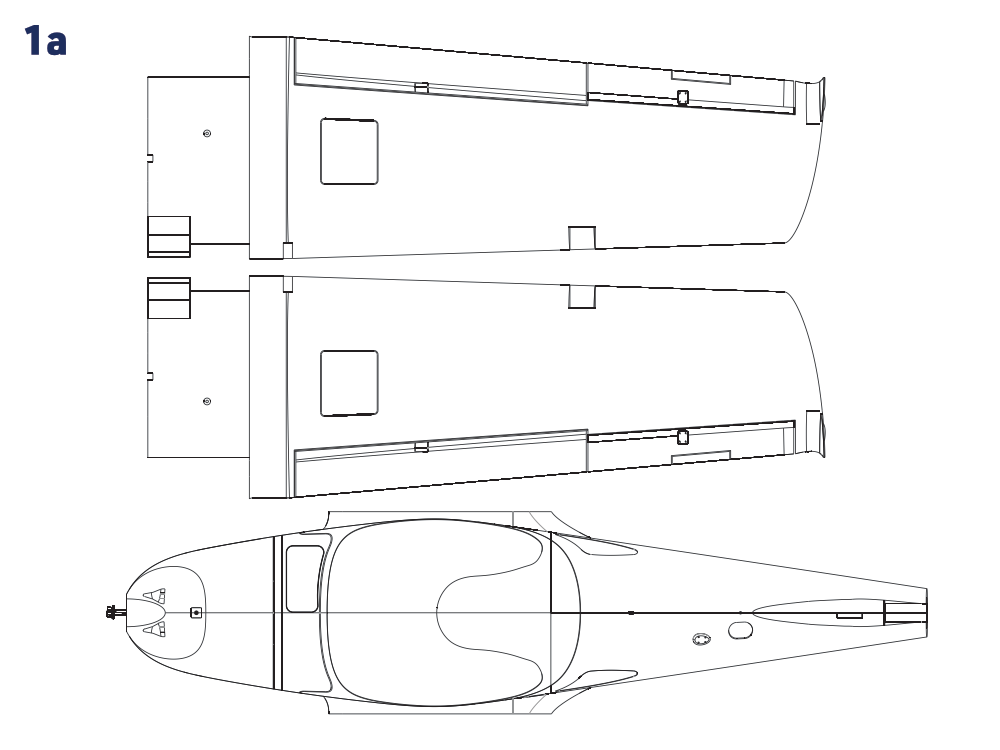

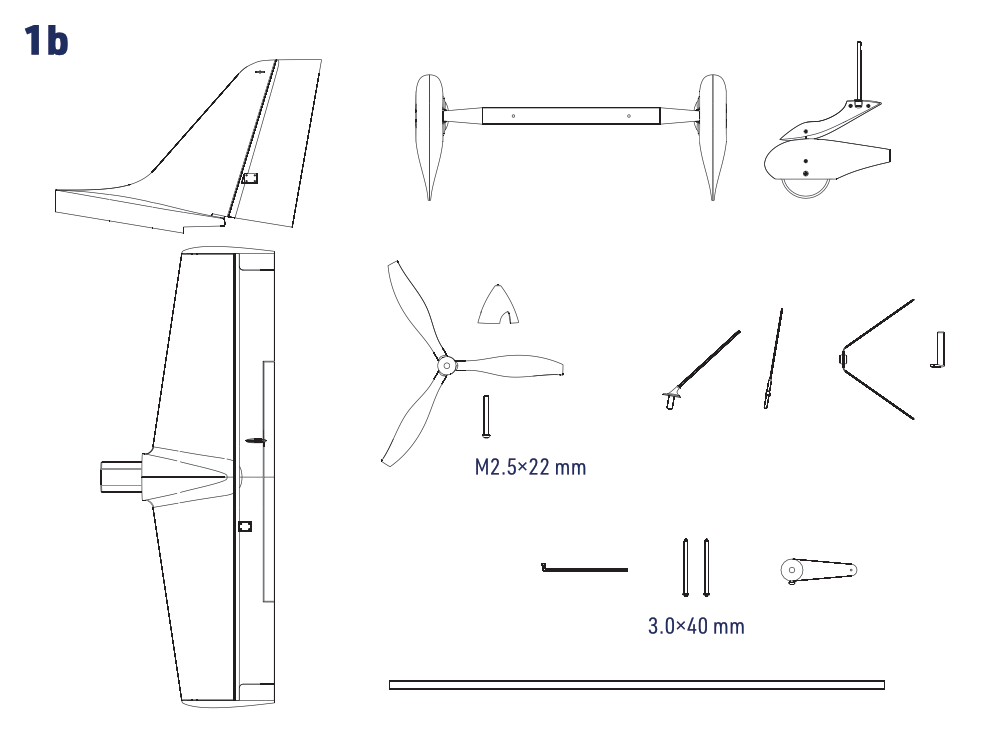

Obsah sady

Takmer hotový model z EPO s osadeným striedavým motorom, regulátorom a siedmimi servami, vrtuľa, kužeľ, podvozok, montážne príslušenstvo a návod. Vysielač, prijímač a pohonný akumulátor nie sú súčasťou súpravy. (Obr. 1a) (Obr. 1b)

Poznámka

Biely variant KAV02.8081 sa dodáva nenafarbený, s neprilepeným prekrytom kabíny a nevyfarbeným kokpitom. Pred letom tieto časti dokončite pomocou materiálov zlučiteľných s dodanými dielmi.

Ďalej budete potrebovať

• Vysielač a prijímač s najmenej 6 kanálmi pre štandardné zapojenie, pohonný akumulátor LiPo 4S 14,8 V 2600–3300 mAh so zaťažiteľnosťou najmenej 30C.
• Bežné modelárske náradie: presný nôž (KAV66.770), skrutkovače, kliešte, kľúč č. 10, brúsny papier a pod.
• Lepidlo: stredné alebo husté sekundové lepidlo (napr. KAV56.9952 alebo KAV56.9953), silikónové lepidlo alebo lepidlo na báze MS polyméru.

Hlavná časť

Zostavenie modelu

Nebezpečenstvo

Pri stavbe ponechajte pohonný akumulátor odpojený. Pred zapnutím modelu na počiatočné nastavenie RC súpravy zložte vrtuľu. Vrtuľu nasaďte až po kontrole nastavenia RC súpravy a smeru otáčania motora.

1. Nasucho vyskúšajte osadenie vodorovnej chvostovej plochy a kýlovky do trupu. Overte, že spoje tesne lícujú a kýlovka je kolmá na vodorovný stabilizátor. Podľa potreby styčné plochy prebrúste. (Obr. 2) (Obr. 3) (Obr. 4)

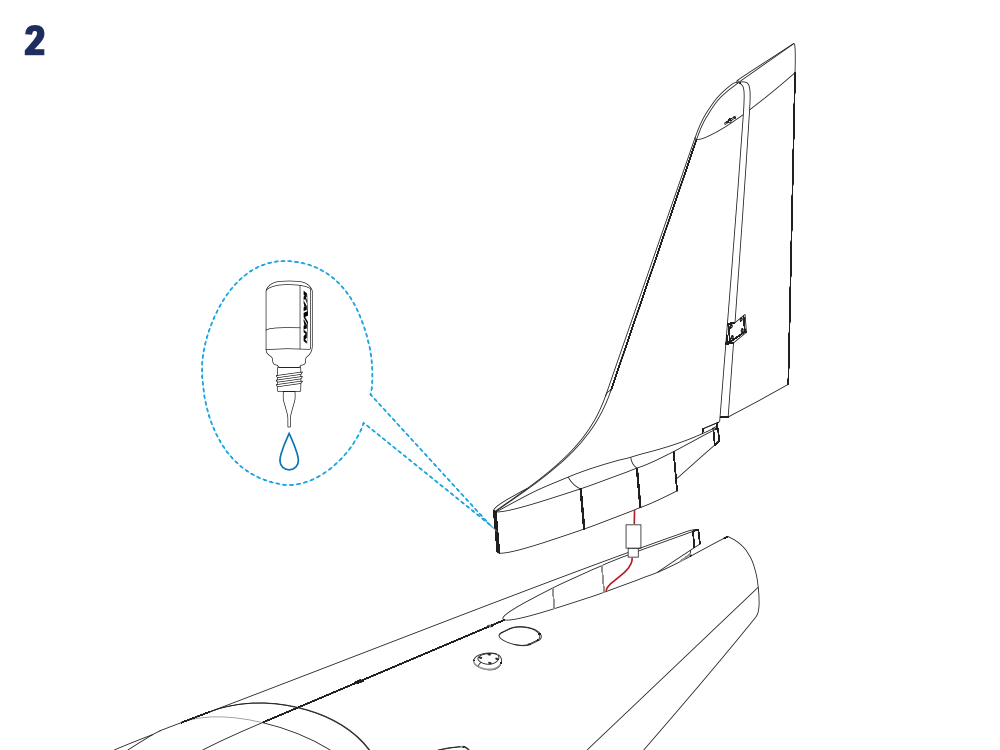

2. Pripojte servo smerovky k predlžovaciemu káblu v trupe označenému RUDD. Konektor zaistite zmršťovacou bužírkou, zubnou niťou alebo lepiacou páskou. Na styčnú plochu kýlovky naneste stredné alebo husté sekundové lepidlo, číry silikón alebo lepidlo na báze MS polyméru a kýlovku nasaďte do trupu. (Obr. 2)

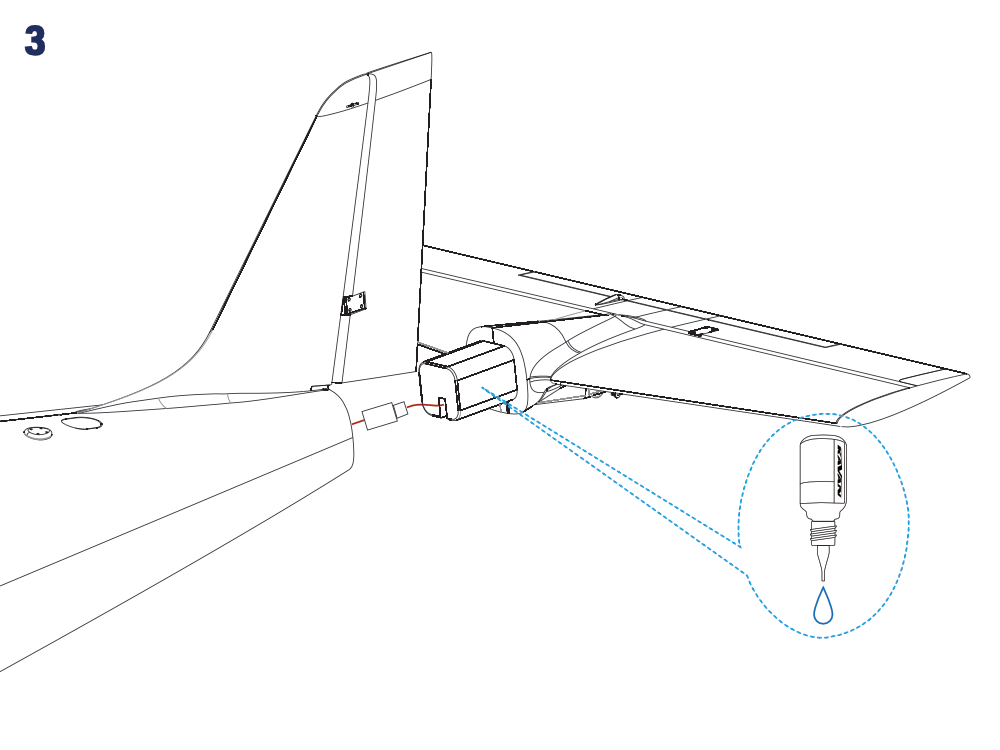

3. Pripojte servo výškovky k predlžovaciemu káblu ELEV a konektor zaistite rovnakým spôsobom. Na styčnú plochu vodorovnej chvostovej plochy naneste zvolené lepidlo a chvostovú plochu nasaďte do trupu. Skôr než lepidlo stuhne, znovu skontrolujte kolmosť kýlovky a stabilizátora a nechajte spoje vytvrdnúť. (Obr. 3) (Obr. 4)

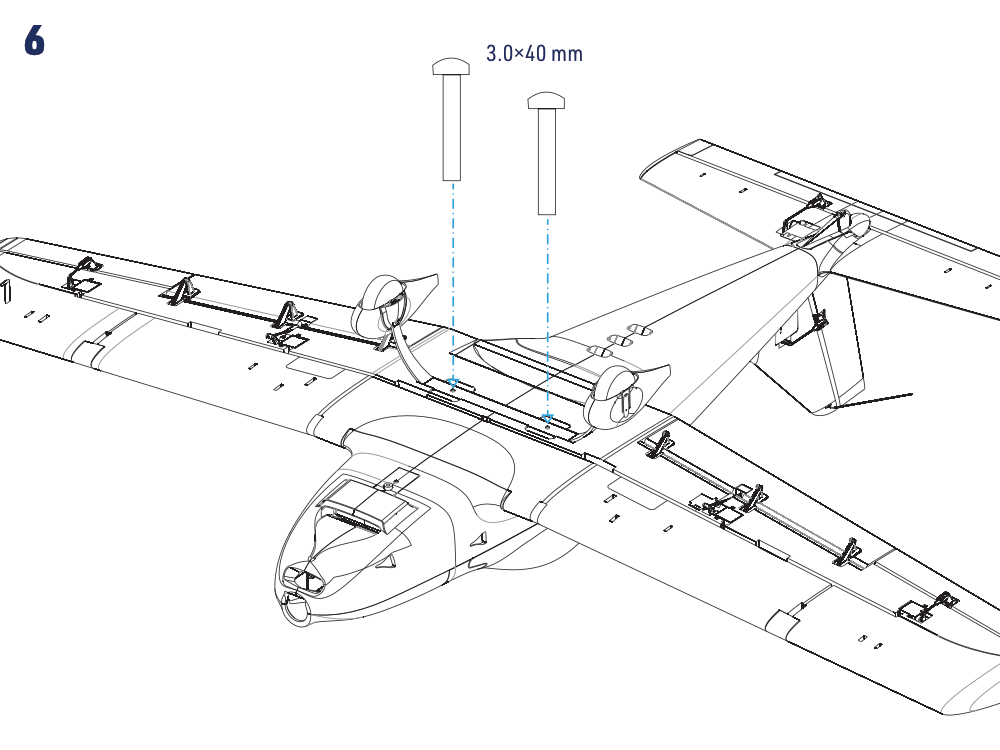

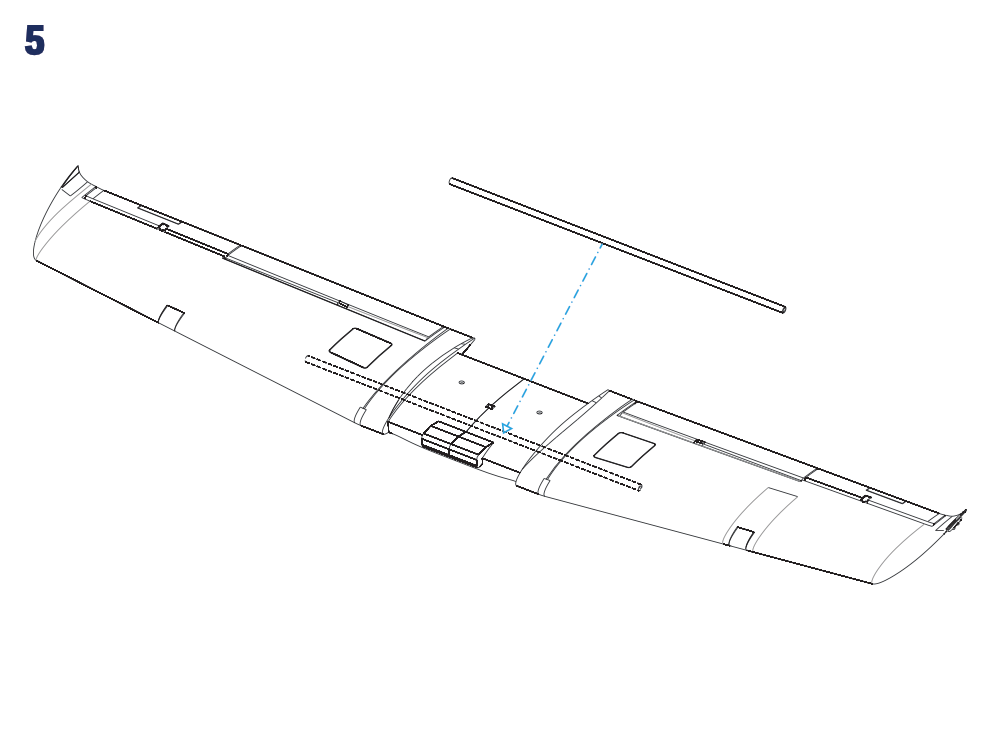

4. Nasuňte obe polovice krídla na rúrkovú spojku. Káble krídeliek, klapiek a LED vyveďte na hornú stranu krídla, pretiahnite ich do kabíny a nasaďte krídlo. Hlavný podvozok priložte na spodnú stranu krídla a oboje upevnite k trupu dvoma skrutkami 3,0×40 mm. Nepricviknite káble. (Obr. 5) (Obr. 6)
5. Zasuňte prednú podvozkovú nohu do držiaka v trupe. Uvoľnite a zložte kryt kabíny, na drôt prednej nohy nasuňte ovládaciu páku a zaistite ju skrutkou M3×10 mm. Overte voľný pohyb tiahla riadenia. (Obr. 7) (Obr. 8) (Obr. 9)

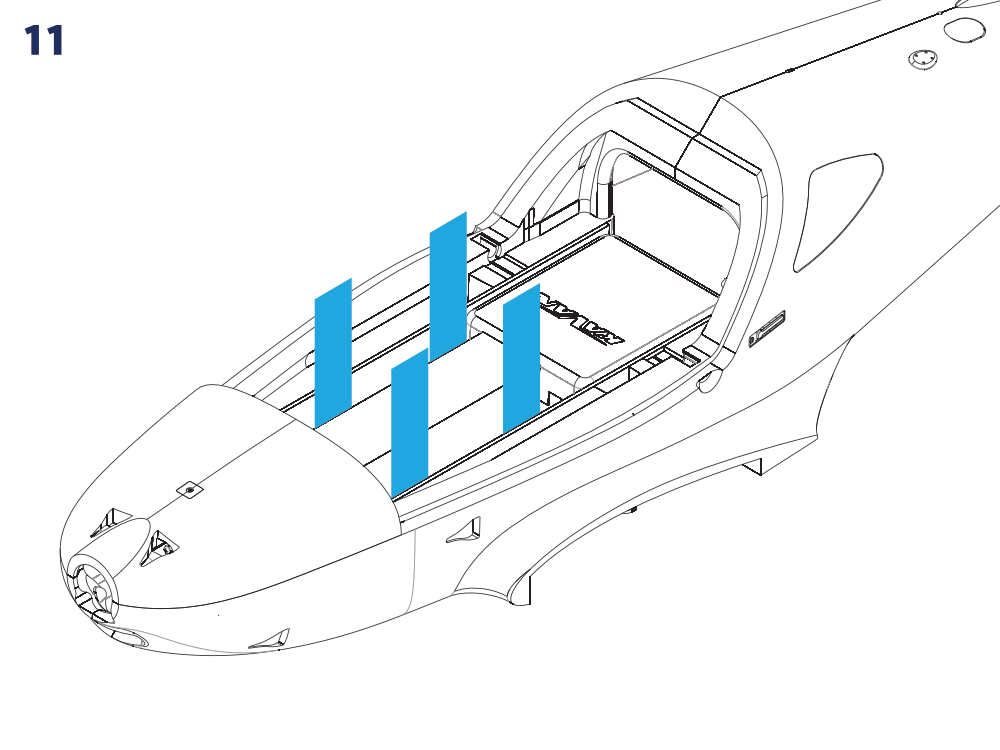

6. Na spodnú stranu pohonného akumulátora nalepte časť suchého zipsu so slučkami, ktorá nie je súčasťou súpravy. Akumulátor upevnite popruhmi k lôžku v kabíne, ale elektricky ho nepripájajte. (Obr. 11)

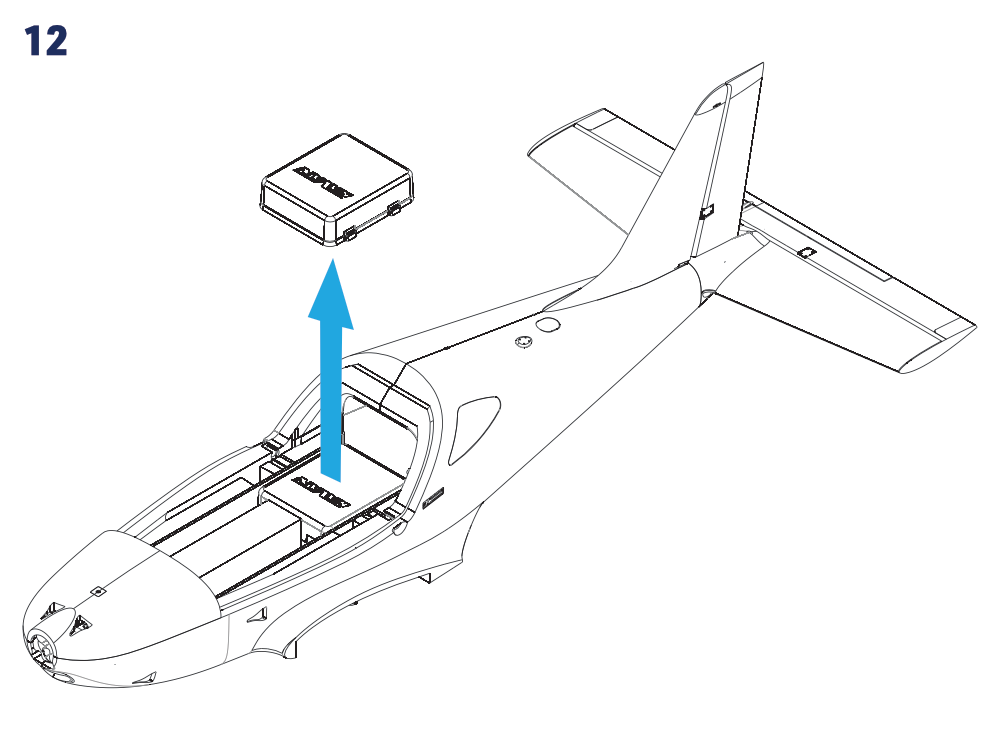

7. Zložte kryt zapojovacej dosky. Prijímač, servá, regulátor a LED pripojte podľa schémy a nižšie uvedených pokynov k RC súprave. Prijímač upevnite v zadnej časti kabíny obojstrannou penovou páskou alebo suchým zipsom. Ak má prijímač diverzitné antény, ich aktívne časti umiestnite navzájom kolmo podľa návodu prijímača. (Obr. 12) (Obr. 16)

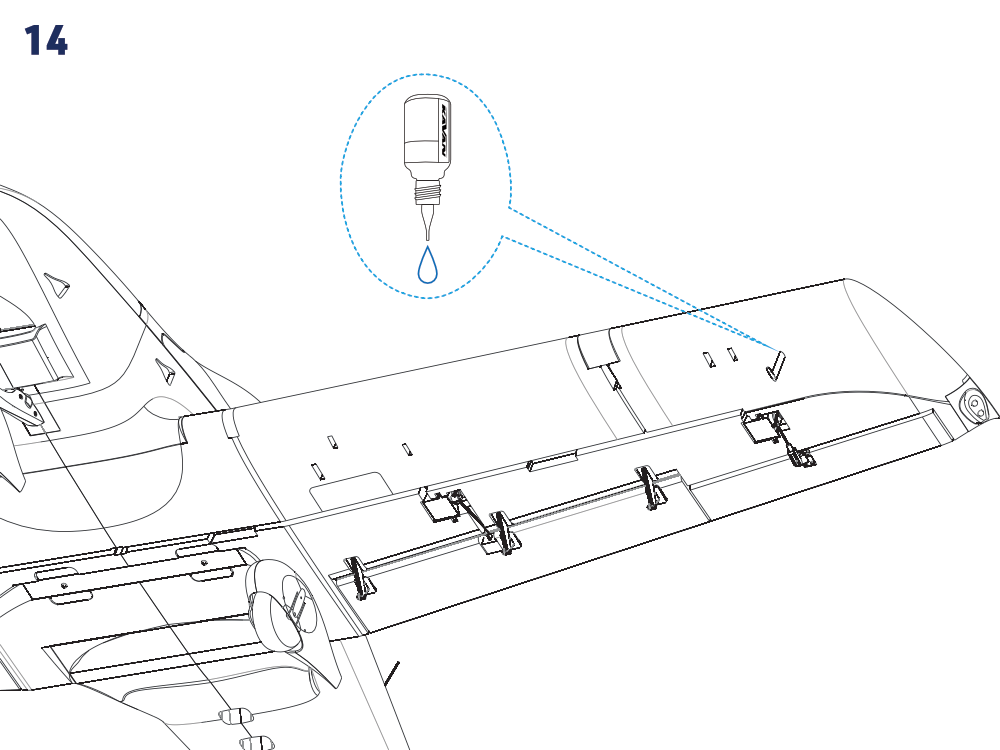

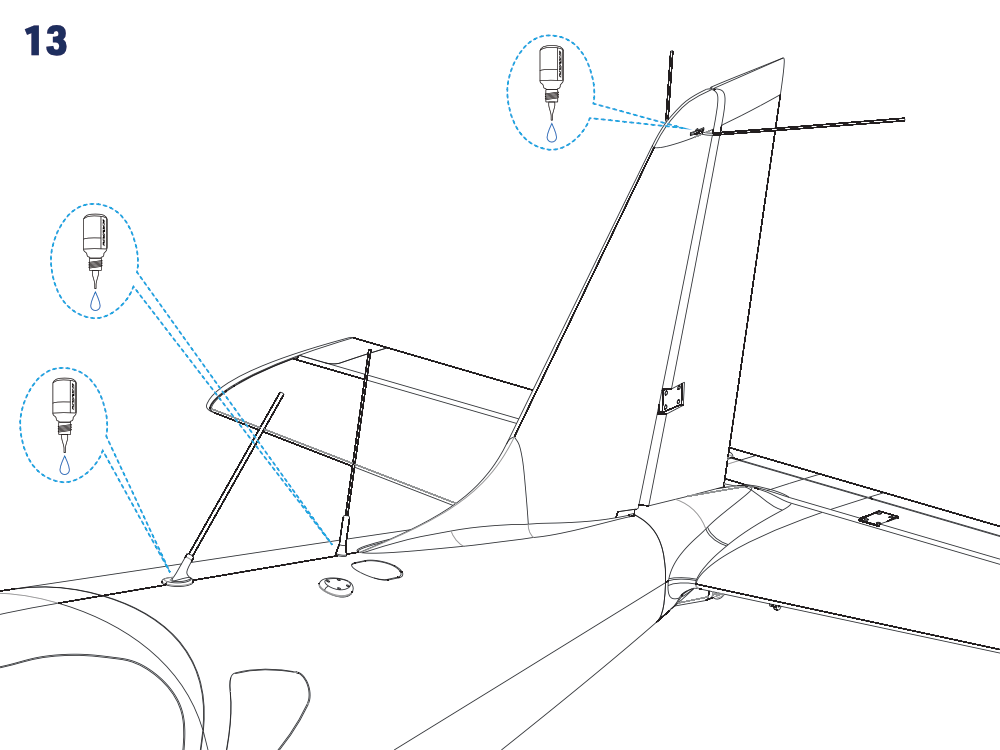

8. Makety antén a Pitotovej trubice prilepte stredným sekundovým lepidlom. Lepidlo nesmie vniknúť do závesov a pohyblivých častí. (Obr. 13) (Obr. 14)

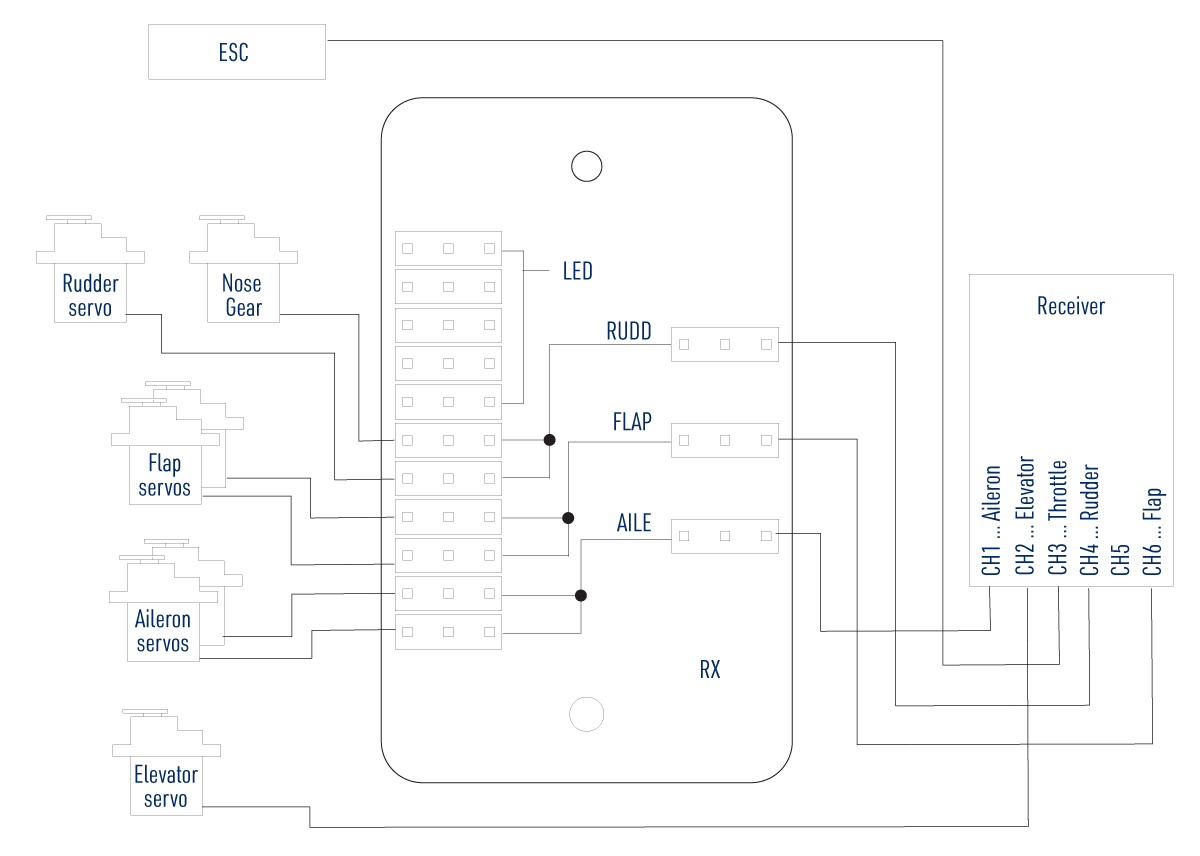

Zapojenie prijímača

Osadená zapojovacia doska združuje dvojicu serv krídeliek, dvojicu serv klapiek a dvojicu serv smerovky a predného kolesa. Konektory na strane RX sa pripájajú k prijímaču. Servo výškovky a regulátor sa pripájajú priamo k príslušným výstupom prijímača. Schéma používa nasledujúci príklad poradia kanálov; riaďte sa priradením funkcií svojej RC súpravy.

Označenie v schéme	Funkcia a zapojenie
CH1 / AILE	Servá krídeliek cez zapojovaciu dosku
CH2 / ELEV	Servo výškovky priamo do prijímača
CH3 / ESC	Regulátor motora priamo do prijímača
CH4 / RUDD	Servá smerovky a riadenia predného kolesa cez dosku
CH5	V uvedenom zapojení nevyužité
CH6 / FLAP	Servá klapiek cez zapojovaciu dosku
LED	Napájacie konektory svetiel na doske

Poznámka

Štandardné zapojenie funguje so základnou 6kanálovou RC súpravou. Na nezávislé ovládanie serv krídeliek a klapiek použite počítačovú RC súpravu s dostatkom samostatných výstupov a združené prípojky krídeliek a klapiek nahraďte štyrmi predlžovacími káblami serv s dĺžkou 25–30 cm. LED sú napájané z dosky a v tomto zapojení ich nemožno diaľkovo spínať.

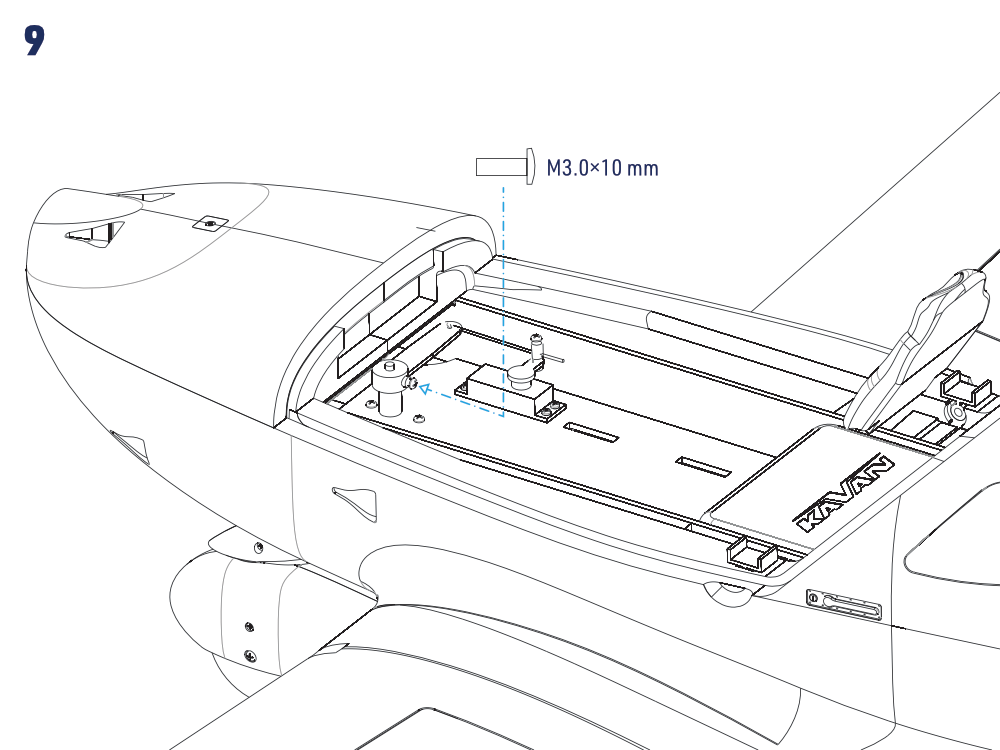

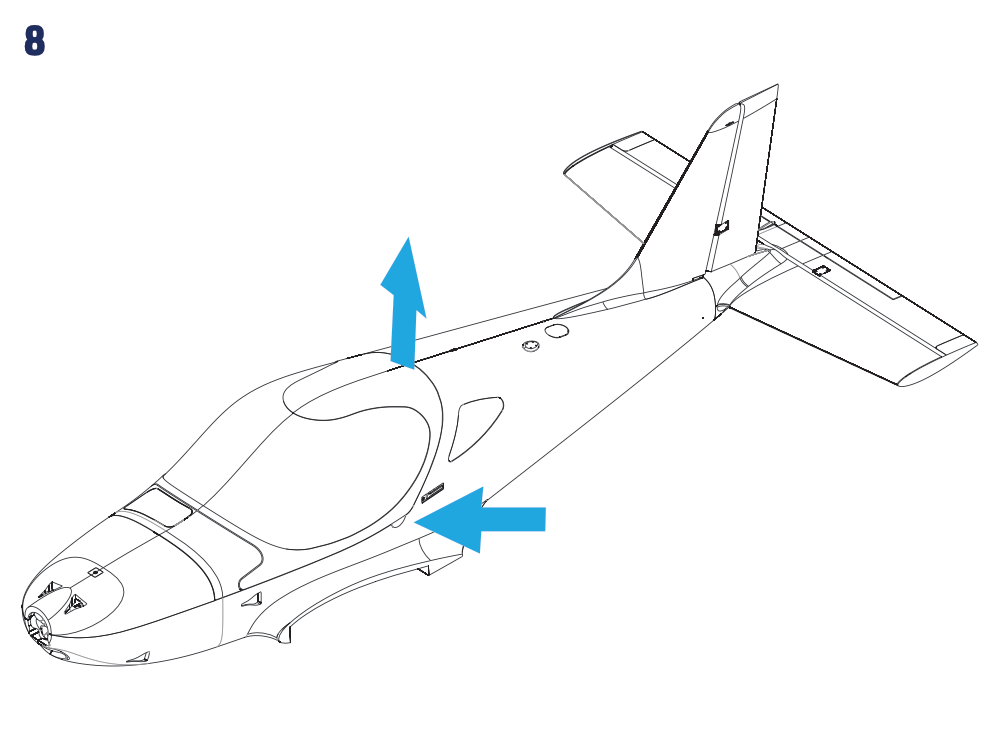

Stavebné obrázky

Predletová príprava

Kontrola RC súpravy a riadenia

1. S odmontovanou vrtuľou zapnite vysielač s plynom na minime, ostatné ovládače a trimy nastavte do stredu a pripojte pohonný akumulátor. Skontrolujte zmysel pohybu všetkých kormidiel a tiahlami nastavte neutrálne polohy.
2. Výškovku a smerovku nastavte do neutrálu a potom dotiahnite zaisťovacie skrutky koncoviek tiahel na pákach serv. Overte, že pri smerovke v neutrále smeruje predné koleso rovno a všetky ovládané časti sa pohybujú voľne.
3. Skalibrujte rozsah plynu regulátora podľa návodu na osadený regulátor. Kalibrácia sa líši od bežného zapínania; dodržte presne jej postup a ponechajte vrtuľu zloženú.
4. Nastavte odporúčané výchylky. Presunutím tiahla bližšie k hriadeľu serva alebo ďalej od osi otáčania kormidla výchylku zmenšíte; opačným postupom ju zväčšíte. Skontrolujte voľný pohyb v celom nastavenom rozsahu a zaistite všetky čapy vidličiek a skrutky pák serv.

Veľkosti výchyliek

Odporúčané výchylky	Malé výchylky		Veľké výchylky
	Výchylka	Expo	Výchylka	Expo
Krídelká	±13 mm	35–40 %	±20 mm	40 %
Výškovka	±13 mm	30–35 %	±20 mm	35 %
Smerovka	±26 mm	25–30 %	±40 mm	30 %
Klapky	Vzlet: −12 mm dole / Pristátie: −30 mm dole

Malé výchylky používajte pre menej skúsených pilotov a bežné maketové lietanie. Veľké výchylky umožňujú skúseným pilotom využiť všetky schopnosti modelu. Smer exponenciály nastavte podľa návodu vysielača tak, aby boli reakcie okolo neutrálu jemnejšie.

Smer otáčania motora a vrtuľa

Zmysel otáčania overte pri prvej skúške bez vrtule: pri pohľade z kabíny smerom k prednej časti sa motor musí otáčať v smere hodinových ručičiek. Ak sa otáča opačne, stiahnite plyn na minimum, odpojte pohonný akumulátor a prehoďte ktorékoľvek dva z troch vodičov medzi motorom a regulátorom. Pred montážou vrtule skúšku zopakujte.

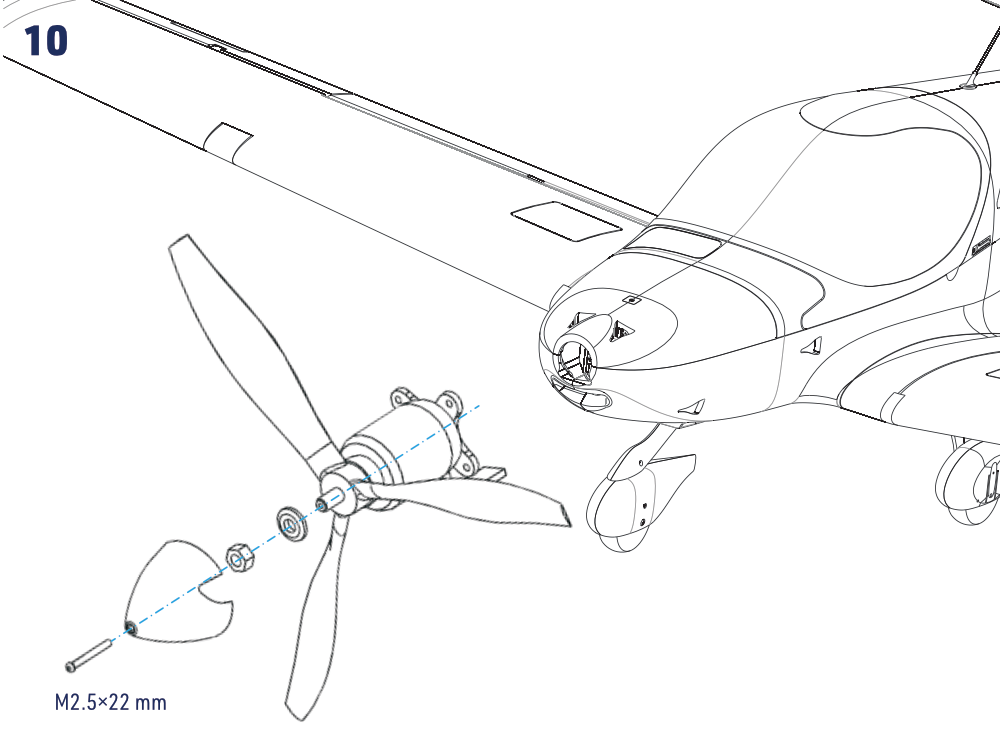

S odpojeným akumulátorom nasaďte vrtuľu na unášač a zaistite ju podložkou a maticou pomocou kľúča č. 10. Nasaďte kužeľ a upevnite ho skrutkou M2,5×22 mm. Nasaďte späť kryt kabíny. (Obr. 10)

Ťažisko

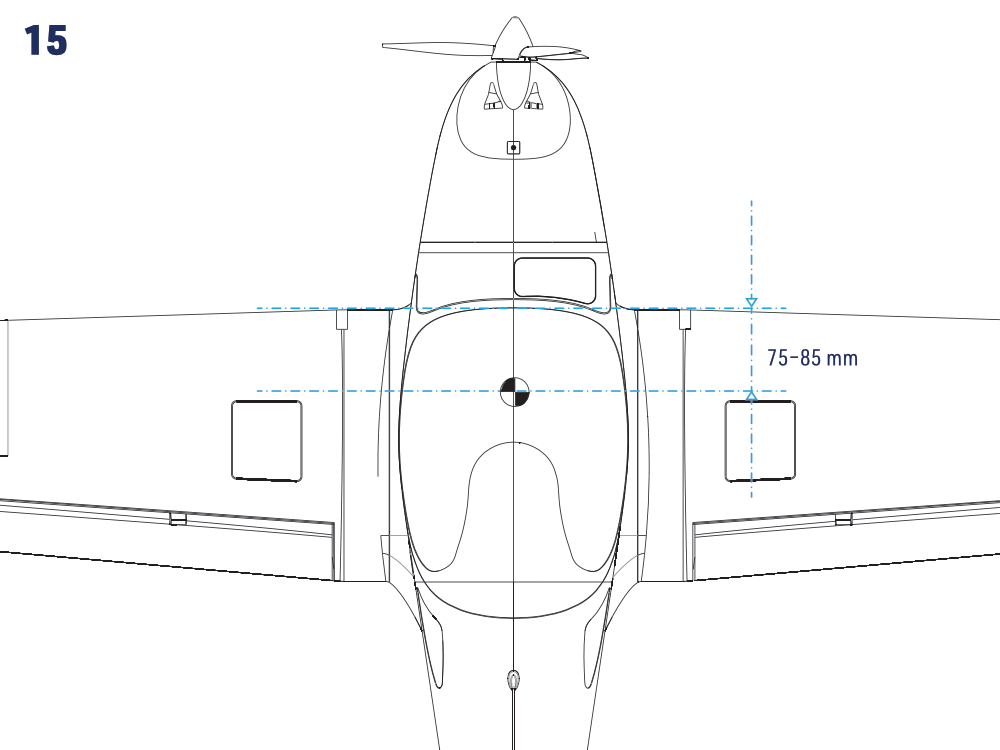

Ťažisko musí byť 75–85 mm za nábežnou hranou krídla, merané pri koreni krídla podľa obrázka. Kontrolujte kompletný model s vloženým pohonným akumulátorom. Najprv upravte polohu akumulátora; podľa potreby bezpečne upevnite vhodnú záťaž do prednej časti alebo chvosta. (Obr. 15)

Upozornenie

Nelietajte s ťažiskom mimo uvedeného rozsahu. Pri prvom lete začnite na jeho prednej hranici; zadná poloha ťažiska znižuje stabilitu. Malé množstvo bezpečne upevnenej záťaže je lepšie než nesprávne vyvážený model.

Dosah a záverečné kontroly

Úplne nabite pohonný aj vysielačový akumulátor. Skontrolujte celú inštaláciu RC súpravy a vykonajte skúšku dosahu podľa výrobcu súpravy, s vypnutým motorom aj pri plnom plyne. Model bezpečne zaistite a všetky osoby udržiavajte mimo dosahu vrtule aj roviny jej otáčania. Dosah pri plnom plyne nesmie klesnúť o viac ako 10 % oproti skúške s vypnutým motorom. Nelietajte, ak obe skúšky neprebehnú úplne úspešne.

Lietanie

Bristell B23 je určený stredne pokročilým pilotom. Ak s týmto typom modelu nemáte skúsenosti, zverte prvý let, vytrimovanie a pomoc pri počiatočných letoch skúsenému pilotovi. Zvoľte slabý vietor a voľnú bezpečnú letovú plochu. Začnite s malými výchylkami a zoznámte sa s modelom, skôr než začnete skúšať jeho akrobatické schopnosti.

Príloha

Návod na regulátor KAVAN R-50SB

Pre pôvodný R-50SB použite návod na regulátory KAVAN: kalibrácia plynu, bežné zapínanie, programovanie, ochranné funkcie a riešenie problémov. Pre predpísaný pohonný akumulátor zvoľte režim LiPo a pre dodanú pevnú vrtuľu ponechajte brzdu vypnutú. Ak je osadený regulátor označený R-50SB Plus, použite namiesto toho návod na regulátory KAVAN Plus.

Upozornenie

• Pri prvej skúške regulátora a motora, keď overujete nastavenie RC súpravy, nemontujte vrtuľu. Namontujte ju až po overení správneho nastavenia súpravy.
• Nikdy nepoužívajte prasknuté alebo prepichnuté akumulátorové články.
• Nikdy nepoužívajte akumulátory, o ktorých viete, že sa prehrievajú.
• Nikdy neskratujte vývody akumulátora ani motora.
• Na izoláciu káblov vždy používajte vhodný izolačný materiál.
• Vždy používajte vhodné konektory.
• Neprekračujte počet článkov ani serv stanovený pre regulátor.
• Prepólovanie akumulátora poškodí regulátor a znamená stratu záruky.
• Regulátor inštalujte na vhodné miesto s dostatočným prúdením vzduchu na chladenie.
• Používajte iba akumulátory podporované regulátorom a pred pripojením overte správnu polaritu.
• Najprv zapnite vysielač a pred pripojením akumulátora overte, že je plyn na minime.
• Nikdy nevypínajte vysielač, kým je akumulátor pripojený k regulátoru.
• Akumulátor pripájajte až tesne pred letom a po lietaní ho odpojte.
• Po pripojení akumulátora zaobchádzajte s modelom mimoriadne opatrne a stále udržiavajte odstup od vrtule. Nikdy nestojte v rovine otáčajúcich sa dielov ani priamo pred nimi.
• Regulátor neponárajte do vody a chráňte ho pred namočením, keď je zapnutý.
• Lietajte iba na určenom modelárskom letisku a dodržiavajte pravidlá svojho klubu.

Opravy a údržba

• Na začiatku každého lietania vykonajte skúšku dosahu.
• Pred každým vzletom skontrolujte správny pohyb kormidiel.
• Po každom pristátí skontrolujte model, či nie je poškodený, či nie sú uvoľnené vidličky alebo tiahla, ohnutý či poškodený podvozok, poškodená vrtuľa a pod. Kým poškodenie neopravíte, znovu nelietajte.

Hoci je Bristell B23 vyrobený z mimoriadne odolného, takmer nerozbitného penového EPO (expandovaného polyolefínu), môže dôjsť k poškodeniu alebo zlomeniu dielov. Drobné poškodenie možno opraviť zlepením kyanoakrylátovým (CA) lepidlom alebo priehľadnou lepiacou páskou. Pri rozsiahlejšom poškodení je vhodnejšie zakúpiť nový náhradný diel. Predajcovia KAVAN Europe s.r.o. ponúkajú široký sortiment originálnych dielov a príslušenstva.

Pri havárii alebo tvrdom pristátí, bez ohľadu na jeho závažnosť, čo najrýchlejšie stiahnite ovládač plynu do najnižšej polohy, aby ste zabránili poškodeniu elektronického regulátora otáčok.

Ak pri havárii nestiahnete ovládač plynu a jeho trim do najnižšej možnej polohy, môže dôjsť k poškodeniu regulátora a nutnosti jeho výmeny.

Poznámka

Na poškodenie pri havárii sa záruka nevzťahuje.

Záruka

Poskytovaná záruka zodpovedá platným zákonným požiadavkám v krajine nákupu. Pri reklamácii sa obráťte na predajcu, u ktorého ste model zakúpili. KAVAN Europe s.r.o. zaručuje, že táto stavebnica je pri predaji bez chýb materiálu a spracovania. Záruka sa nevzťahuje na diely poškodené používaním alebo úpravami; ak platné právo nestanovuje inak, zodpovednosť výrobcu a dovozcu je obmedzená pôvodnou obstarávacou cenou stavebnice. Toto obmedzenie neplatí, ak súd uloží neobmedzenú zodpovednosť za preukázaný úmysel alebo hrubú nedbanlivosť. KAVAN Europe s.r.o. si vyhradzuje právo zmeniť túto záruku bez predchádzajúceho upozornenia. Stavebnica sa priebežne zdokonaľuje a výrobca si vyhradzuje právo zmeniť konštrukciu bez predchádzajúceho upozornenia.

Keďže KAVAN Europe s.r.o. nemá kontrolu nad prípadným poškodením pri preprave, spôsobom zostavenia ani materiálmi použitými modelárom na dokončenie modelu, nepreberá ani neprijíma zodpovednosť za škody spojené s používaním modelu zostaveného používateľom. Rozhodnutím používať zostavený model používateľ preberá plnú zodpovednosť. Ak kupujúci nie je pripravený túto zodpovednosť prijať, mal by stavebnicu ihneď vrátiť v úplnom a nepoužitom stave na miesto nákupu.

Ak váš RC model vyžaduje servis, postupujte podľa nasledujúcich pokynov. Ich nedodržanie môže viesť k zániku záruky.

1. Ak je to možné, použite na zabalenie modelu pôvodný obal. Pôvodnú kartónovú škatuľu nepoužívajte ako vonkajší prepravný obal.
2. Priložte podrobný opis používania modelu a RC súpravy aj poruchy, s ktorou ste sa stretli. Pripojte očíslovaný zoznam priloženého príslušenstva a ďalšie informácie, ktoré môžu pomôcť servisnému oddeleniu. Poznámku označte dátumom a overte, že obsahuje vašu úplnú adresu a telefónne číslo.
3. Uveďte svoje meno, adresu a telefónne číslo, na ktorom ste dostupní počas pracovného času. Priložte kópiu dokladu o kúpe modelu.

Tento záručný list vás oprávňuje na bezplatnú záručnú opravu výrobku dodaného KAVAN Europe s.r.o. počas 24 mesiacov. Záruka sa nevzťahuje na bežné opotrebovanie vzniknuté obvyklým používaním, pretože ide o výrobok určený na športové a modelárske použitie, pri ktorom sú jednotlivé diely vystavené oveľa väčšiemu zaťaženiu než pri bežných hračkách. Pohyblivé diely modelu, napríklad motor, servá a ich prevody, podliehajú prirodzenému opotrebovaniu a časom môže byť potrebná ich výmena.

Záruka sa tiež nevzťahuje na diely modelu alebo RC súpravy, ktoré boli nesprávne nainštalované, zaobchádzalo sa s nimi hrubo alebo nesprávne, boli poškodené pri havárii alebo ich opravovala či upravovala neoprávnená osoba. Rovnako ako inú citlivú elektroniku nevystavujte RC súpravu vysokým ani nízkym teplotám, vlhkosti alebo prašnému prostrediu. Nenechávajte ju dlhodobo na priamom slnku.

Záruka ďalej nekryje poruchy spôsobené nesprávnym zapojením alebo prepólovaním, oneskorenou či nevykonanou údržbou, prevádzkou mimo stanovených limitov a príslušenstvom alebo opravami neschválenými KAVAN Europe s.r.o. Chráňte RC elektroniku pred silnými mechanickými rázmi a neaplikujte na ňu vlastné vodoodolné nátery.

Recyklácia (Európska únia)

Elektrické zariadenia označené symbolom prečiarknutého odpadkového koša nepatria do domového odpadu; musia sa odovzdať prostredníctvom príslušného systému oddeleného zberu. V krajinách EÚ (Európskej únie) sa elektrické zariadenia nesmú likvidovať s bežným domovým odpadom (WEEE – odpad z elektrických a elektronických zariadení, smernica 2012/19/EÚ). Nepotrebné zariadenie môžete bezplatne odovzdať na najbližšom verejnom zbernom mieste alebo v zbernom dvore, kde sa riadne spracuje. Zodpovednou likvidáciou starého zariadenia významne prispievate k ochrane životného prostredia!

EÚ vyhlásenie o zhode

KAVAN Europe s.r.o. týmto vyhlasuje, že model Bristell B23 a dodávané elektrické a elektronické zariadenia spĺňajú požiadavky príslušných európskych smerníc a harmonizovaných noriem. Úplné znenie vyhlásenia o zhode je k dispozícii na kavanrc.com/doc.
