KAVAN Bristell B23 1600mm - Návod k obsluze

KAV02.8078

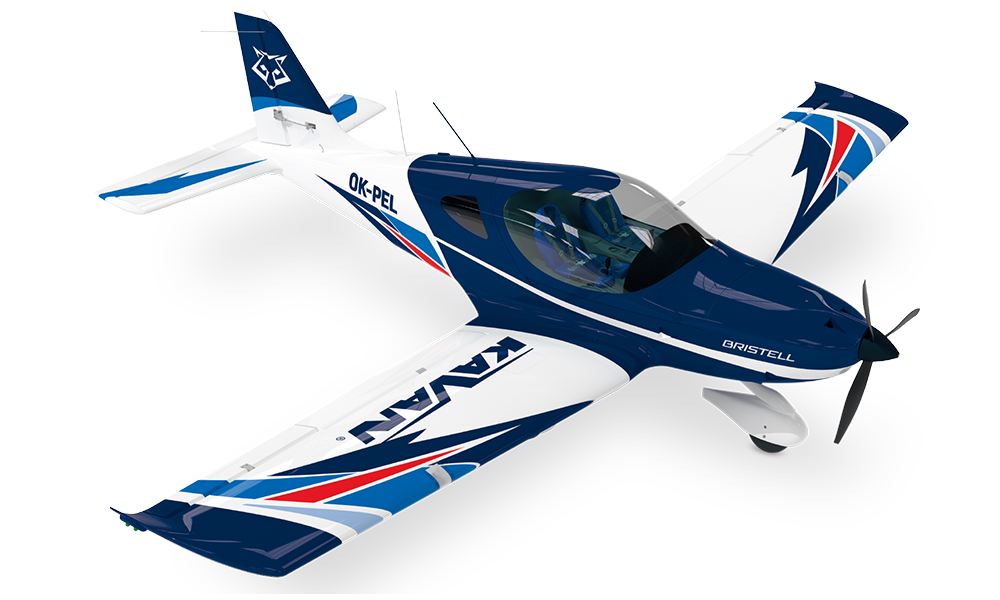

KAVAN Bristell B23 - modrá

KAV02.8079

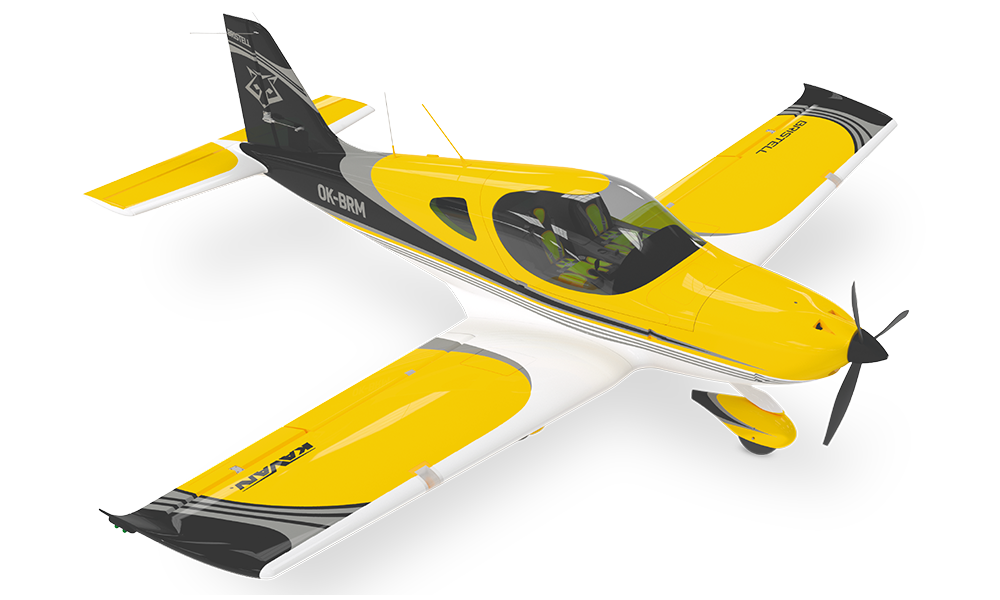

KAVAN Bristell B23 - žlutá

KAV02.8081

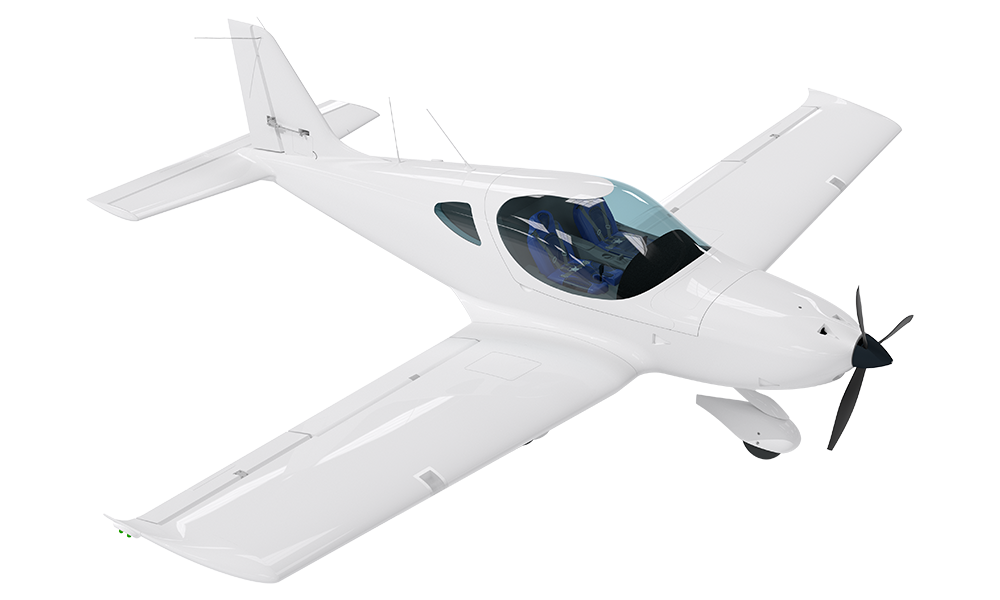

KAVAN Bristell B23 - bílá

Úvod

Bristell B23 je polomaketa dvoumístného cvičného a turistického letadla. Drak je vyroben z pěnového EPO (expandovaného polyolefinu) a je osazen střídavým motorem, regulátorem a sedmi servy. Model je určen pilotům, kteří již zvládají cvičný model s ovládanými křidélky, výškovkou, směrovkou a plynem.

Skutečný Bristell B23

V roce 2009 založili český letecký konstruktér Milan Bříštěla a jeho syn Martin společnost BRM AERO s.r.o.. Jejich prvním letadlem byl Bristell Classic, ultralehký dvoumístný dolnoplošník s tříkolovým podvozkem. Zaznamenal mimořádný úspěch s více než 600 prodanými kusy po celém světě. Společnost od té doby roste a rozšiřuje nabídku svých výrobků.

Bristell B23 je celokovový dvoumístný dolnoplošník s kompozitovým hlavním podvozkem a elektronickým přístrojovým panelem s displeji, určený pro výcvik, turistiku a rekreační létání. B23 je certifikován dle EASA CS-23 a amerických předpisů 14 CFR (FAR) Part 23.

Technické údaje skutečného letadla

Tyto informativní údaje popisují původní skutečné letadlo s motorem Rotax 912S. Nejde o technické údaje ani provozní limity RC modelu.

Parametr	Hodnota
Rozpětí	9,274 m
Délka	6,585 m
Prázdná hmotnost	450 kg
Maximální vzletová hmotnost	750 kg
Dolet	1100 km (125 KTAS)
Motor	ROTAX® 912S, 100 HP

Aktuální varianty skutečného letadla najdete na stránce výrobce Bristell B23.

Vlastnosti

• Oficiálně licencovaný, továrně vyrobený a částečně sestavený model
• Křídlo z EPO vyztužené uhlíkem s trubkovou spojkou
• Ovládaná křidélka, výškovka, směrovka, klapky, plyn a řízení příďového kola
• Pevný tříkolový podvozek s aerodynamickými kryty kol
• Funkční navigační a přistávací LED světla

Technické údaje

Parametr	Hodnota
Rozpětí	1600 mm
Délka	1151 mm
Plocha křídla	36,8 dm²
Letová hmotnost	2100 g
Motor	Střídavý motor C3548-800 s rotačním pláštěm
Regulátor	KAVAN R-50SB SBEC
Vrtule	10×6", 3 listy
Instalovaná serva	7: dvě pro křidélka, dvě pro klapky, výškovka, směrovka a řízení příďového kola
Pohonný akumulátor (není součástí sady)	4S LiPo, 14,8 V, 2600–3300 mAh, nejméně 30C

Poznámka

Před kalibrací nebo programováním zkontrolujte štítek regulátoru osazeného ve vašem modelu. Původní návod k modelu uvádí KAVAN R-50SB; náhradní regulátor označený R-50SB Plus používá jiný návod. Řiďte se odpovídajícím návodem, na který odkazuje příloha.

Než začnete

1. Pokud nejste zkušeným RC pilotem, zajistěte si zkušeného pilota, který zkontroluje dokončený model a pomůže vám s prvními lety. Přestože jsme se snažili připravit podrobný návod, RC modely jsou poměrně složité a zkušený modelář může váš model rychle zkontrolovat, aby první lety proběhly úspěšně.
2. Model sestavujte přesně podle tohoto návodu. Nepokoušejte se jej jakkoliv upravovat nebo měnit, protože by to mohlo nepříznivě ovlivnit jeho letové vlastnosti.
3. Než začnete, zkontrolujte celý obsah stavebnice a přesvědčte se, že žádný díl nechybí ani není poškozený. Zároveň se tak seznámíte s jednotlivými součástmi modelu. Zjistíte-li, že některý díl chybí nebo je poškozený, ihned se obraťte na prodejce se žádostí o výměnu.
4. Každý díl před lepením vyzkoušejte nasucho. Ověřte, že používáte správný díl a že dobře lícuje. Ani velké množství lepidla nenahradí špatně padnoucí díl.
5. Návod obsahuje obrázek s výchozí polohou těžiště (CG) a doporučené výchylky kormidel. Pro první let je nezbytné dodržet doporučenou polohu těžiště; jinak může být model nestabilní, obtížně ovladatelný nebo zcela neschopný letu. Pro větší stabilitu začněte na přední mezi uvedeného rozsahu. Zadní poloha těžiště zvyšuje citlivost řízení a snižuje stabilitu; upravujte ji až po seznámení s modelem a vždy zůstaňte v uvedeném rozsahu.

Poznámka

Prodejce nemůže přijmout zpět stavebnici, jejíž stavba již byla zahájena.

Zásady bezpečného provozu

Tento RC model není hračka. Používejte jej opatrně a přesně podle pokynů v tomto návodu.

Model sestavte přesně podle tohoto návodu. Model NEUPRAVUJTE ani neměňte. Při nedodržení tohoto požadavku záruka automaticky zaniká. Dodržováním pokynů získáte bezpečný a pevný model.

Děti mladší 14 let smějí model provozovat pouze pod dohledem dospělé osoby.

Před každým letem ověřte, že je model v bezvadném stavu, veškeré vybavení funguje správně a konstrukce není poškozená.

Létejte pouze za slabého větru na bezpečném místě bez překážek.

Všeobecná upozornění

• RC letadlo není hračka! Nesprávné použití může způsobit vážné zranění a škody na majetku. Létejte pouze na bezpečném místě a dodržujte všechny pokyny a doporučení v tomto návodu. Pozor na vrtuli! Volné předměty, například části oděvu, tužky nebo šroubováky, držte mimo dosah otáčející se vrtule. Zabraňte přiblížení rukou a obličejů svých i ostatních osob a také zvířat k otáčející se vrtuli.
• Jako uživatel odpovídáte za provoz, který neohrožuje vás ani ostatní a nezpůsobuje poškození výrobku nebo cizího majetku. Model je řízen rádiovým signálem, který mohou rušit vnější zdroje mimo vaši kontrolu. Rušení, závada vybavení nebo chyba pilota mohou způsobit ztrátu řízení. Proto vždy udržujte kolem modelu dostatečnou bezpečnou vzdálenost ve všech směrech, abyste předešli kolizím a zranění.
• Nikdy model neprovozujte s vybitými akumulátory nebo bateriemi vysílače.
• Model vždy provozujte na otevřeném prostranství mimo dosah elektrického vedení, automobilů, provozu a osob. Vyhněte se zalidněným místům, kde by mohlo dojít ke zranění nebo škodám.
• Pečlivě dodržujte pokyny a upozornění k tomuto výrobku i veškerému dalšímu vybavení, které používáte, například nabíječům a akumulátorům.
• Veškeré chemikálie, drobné díly a elektrická zařízení uchovávejte mimo dosah dětí.
• Vlhkost poškozuje elektroniku. Zařízení, která nejsou výslovně navržena a chráněna pro tento účel, nevystavujte vodě.
• Model je převážně z plastů a není nehořlavý. Chraňte jej před zdroji tepla, přímým sluncem a rozpáleným uzavřeným autem; vysoká teplota může deformovat pěnový drak nebo způsobit jiné poškození.
• Pokud model nepoužíváte, odpojte pohonný akumulátor. Regulátor odebírá proud i při nulovém plynu; ponechání akumulátoru připojeného po hodiny nebo dny může způsobit hluboké vybití, jeho poškození a riziko požáru.

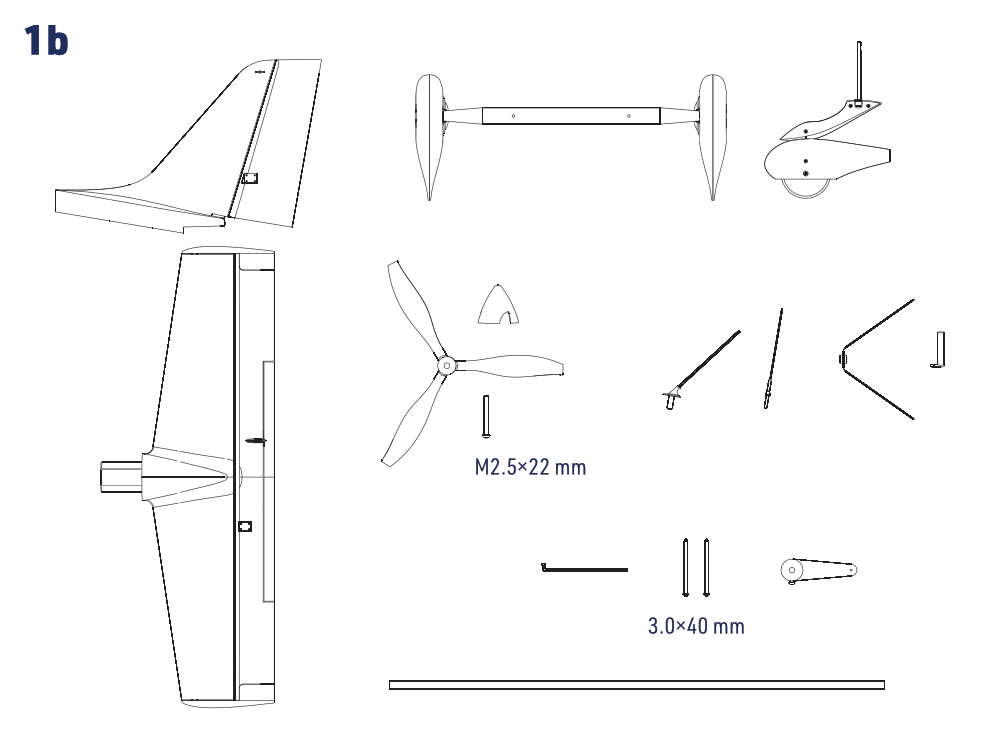

Obsah sady

Téměř hotový model z EPO s osazeným střídavým motorem, regulátorem a sedmi servy, vrtule, kužel, podvozek, montážní příslušenství a návod. Vysílač, přijímač a pohonný akumulátor nejsou součástí sady. (Obr. 1a) (Obr. 1b)

Poznámka

Bílá varianta KAV02.8081 je dodávána nenabarvená, s nepřilepeným překrytem kabiny a nevybarveným kokpitem. Před letem tyto části dokončete pomocí materiálů slučitelných s dodanými díly.

Dále budete potřebovat

• Vysílač a přijímač s nejméně 6 kanály pro standardní zapojení, pohonný akumulátor LiPo 4S 14,8 V 2600–3300 mAh se zatížitelností nejméně 30C.
• Běžné modelářské nářadí: přesný nůž (KAV66.770), šroubováky, kleště, klíč č. 10, brusný papír apod.
• Lepidlo: střední nebo husté vteřinové lepidlo (např. KAV56.9952 nebo KAV56.9953), silikonové lepidlo nebo lepidlo na bázi MS polymeru.

Hlavní část

Sestavení modelu

Nebezpečí

Při stavbě ponechte pohonný akumulátor odpojený. Před zapnutím modelu pro počáteční nastavení RC soupravy sejměte vrtuli. Vrtuli nasaďte až po kontrole nastavení RC soupravy a směru otáčení motoru.

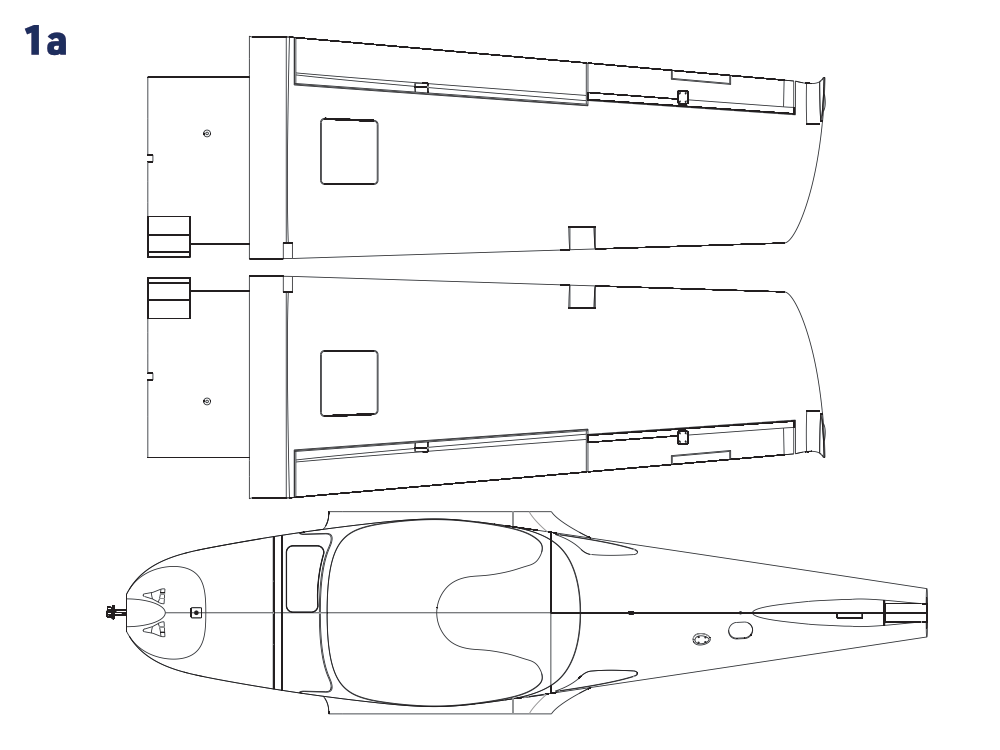

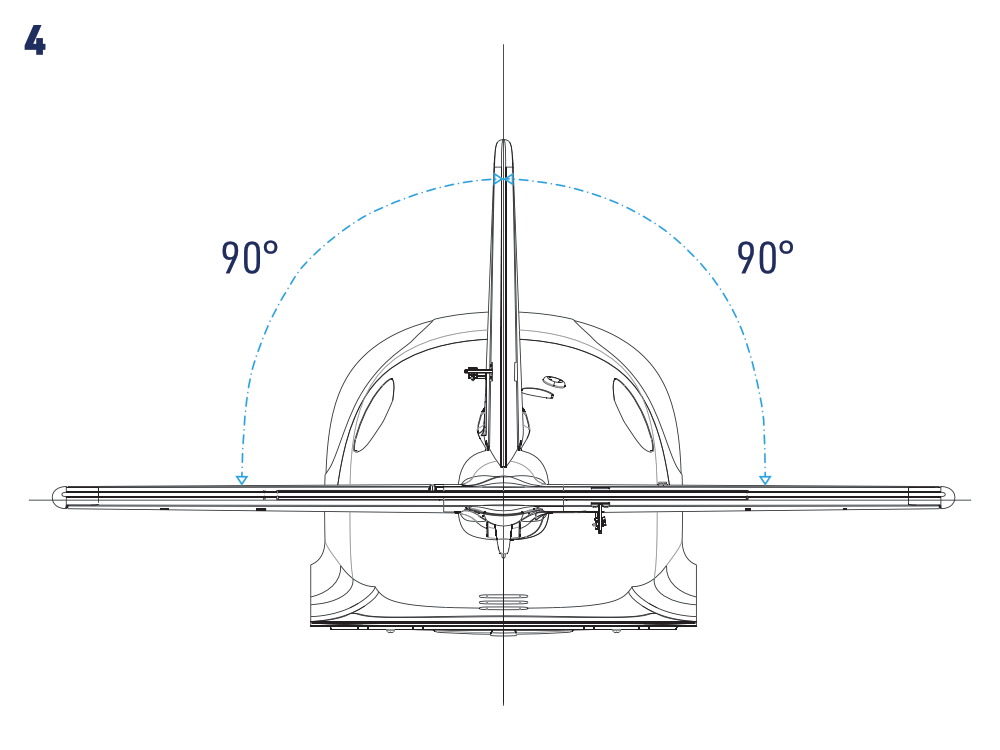

1. Nasucho vyzkoušejte usazení vodorovné ocasní plochy a kýlovky do trupu. Ověřte, že spoje těsně lícují a kýlovka je kolmá k vodorovnému stabilizátoru. Podle potřeby styčné plochy přebruste. (Obr. 2) (Obr. 3) (Obr. 4)

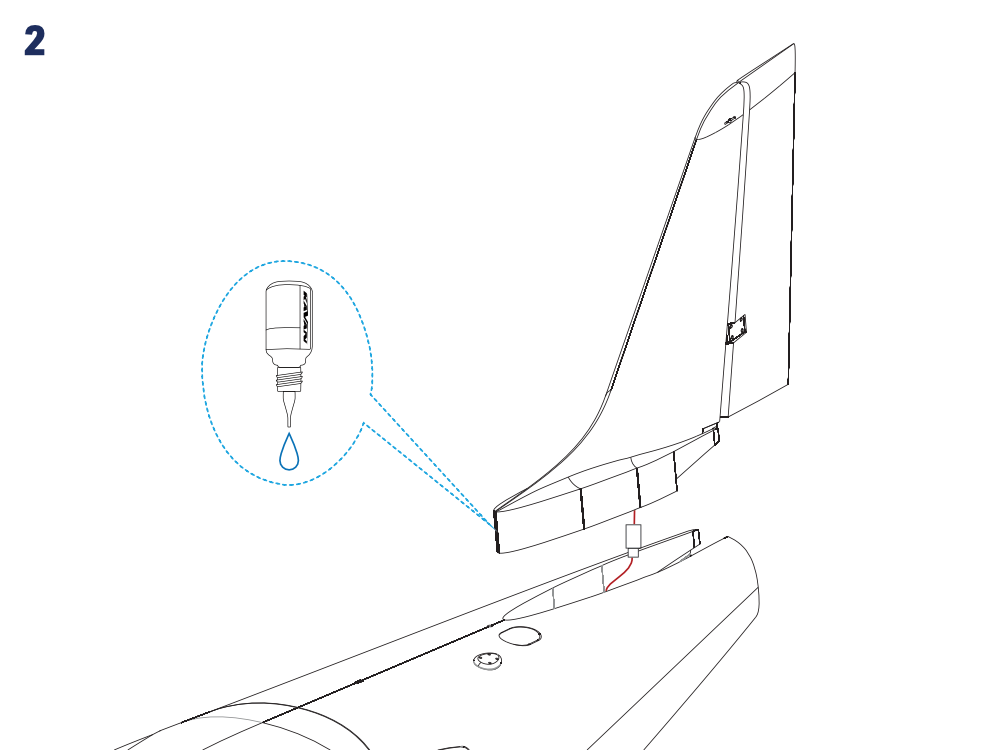

2. Připojte servo směrovky k prodlužovacímu kabelu v trupu označenému RUDD. Konektor zajistěte smršťovací bužírkou, zubní nití nebo lepicí páskou. Na styčnou plochu kýlovky naneste střední nebo husté vteřinové lepidlo, čirý silikon nebo lepidlo na bázi MS polymeru a kýlovku nasaďte do trupu. (Obr. 2)

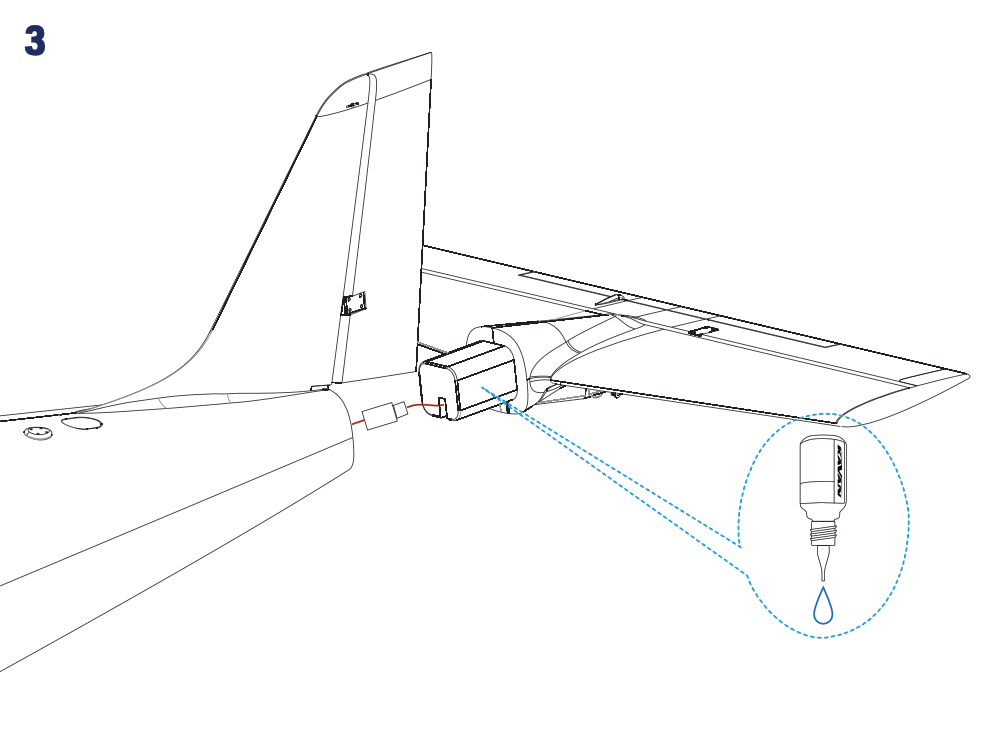

3. Připojte servo výškovky k prodlužovacímu kabelu ELEV a konektor zajistěte stejným způsobem. Na styčnou plochu vodorovné ocasní plochy naneste zvolené lepidlo a ocasní plochu nasaďte do trupu. Než lepidlo ztuhne, znovu zkontrolujte kolmost kýlovky a stabilizátoru a nechte spoje vytvrdnout. (Obr. 3) (Obr. 4)

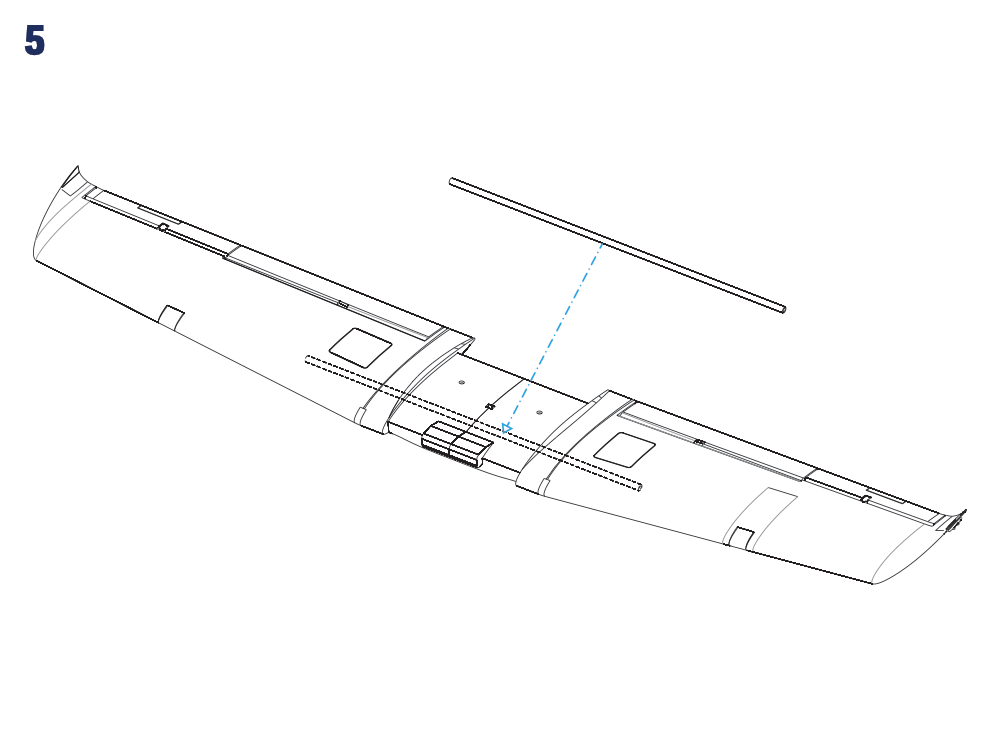

4. Nasuňte obě poloviny křídla na trubkovou spojku. Kabely křidélek, klapek a LED vyveďte na horní stranu křídla, protáhněte je do kabiny a nasaďte křídlo. Hlavní podvozek přiložte na spodní stranu křídla a obojí upevněte k trupu dvěma šrouby 3,0×40 mm. Neskřípněte kabely. (Obr. 5) (Obr. 6)

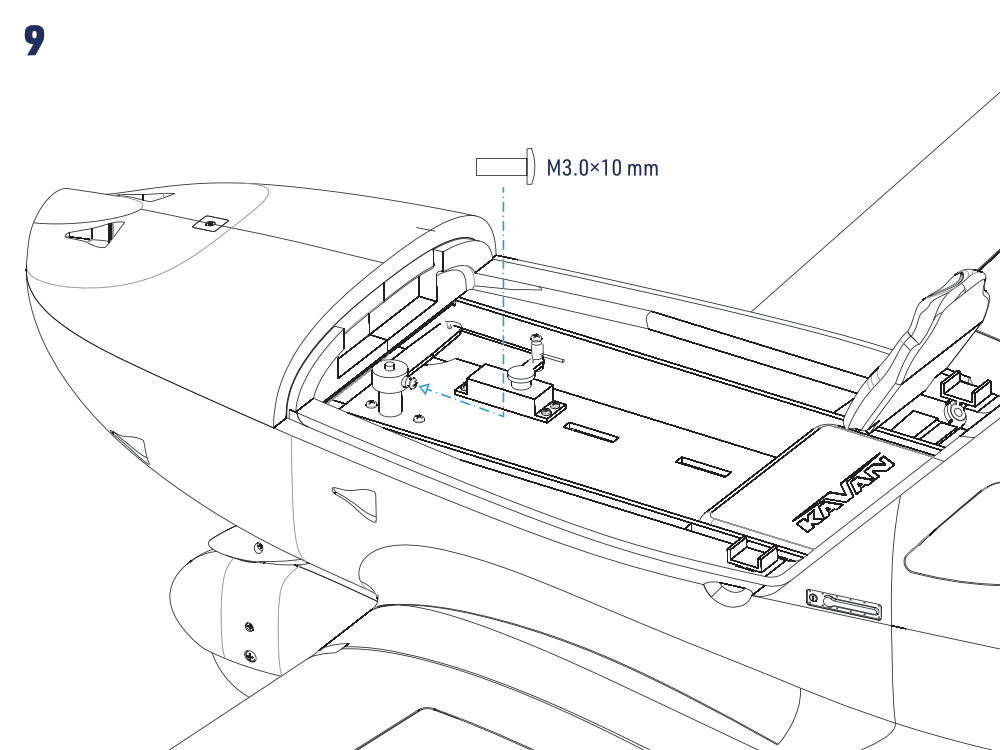

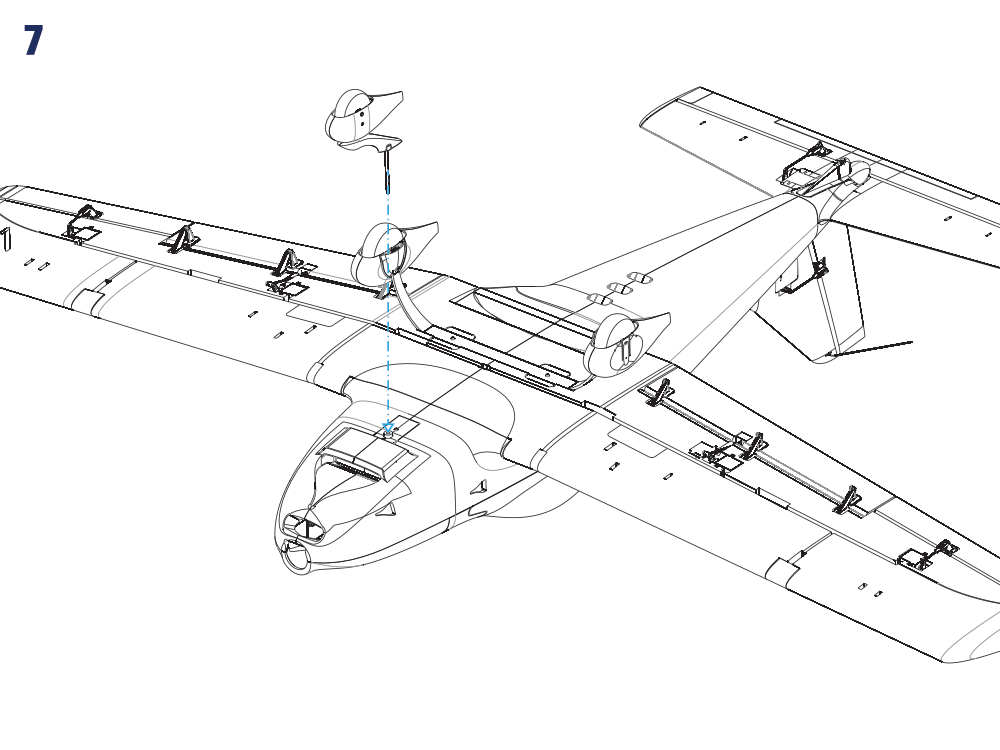

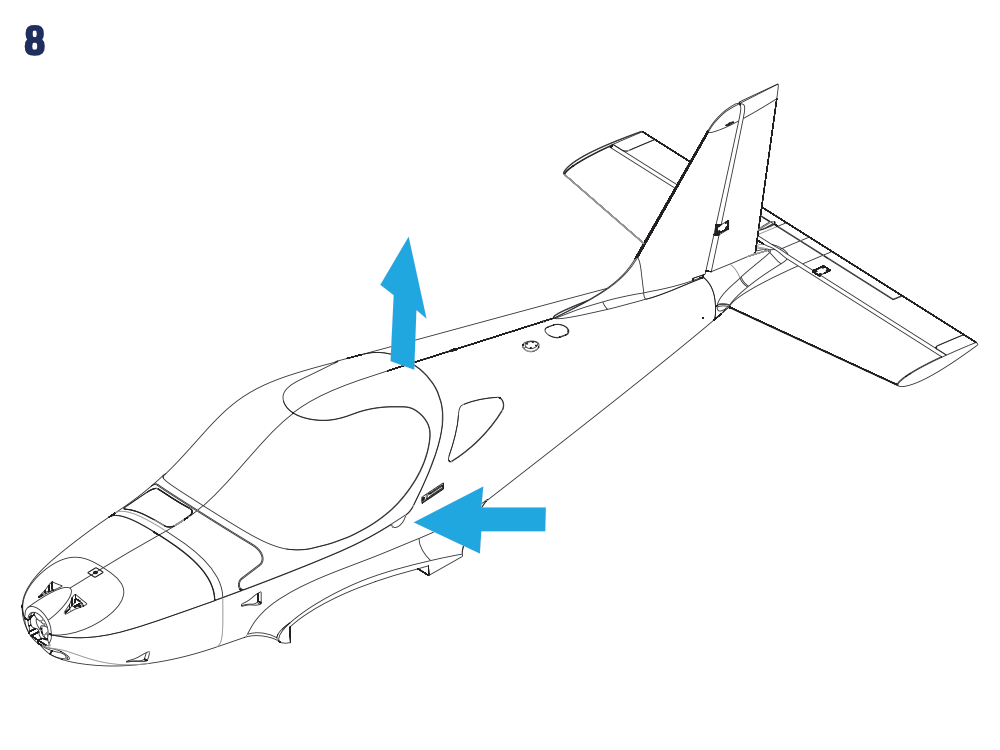

5. Zasuňte příďovou nohu do držáku v trupu. Uvolněte a sejměte kryt kabiny, na drát příďové nohy nasuňte ovládací páku a zajistěte ji šroubem M3×10 mm. Ověřte volný pohyb táhla řízení. (Obr. 7) (Obr. 8) (Obr. 9)

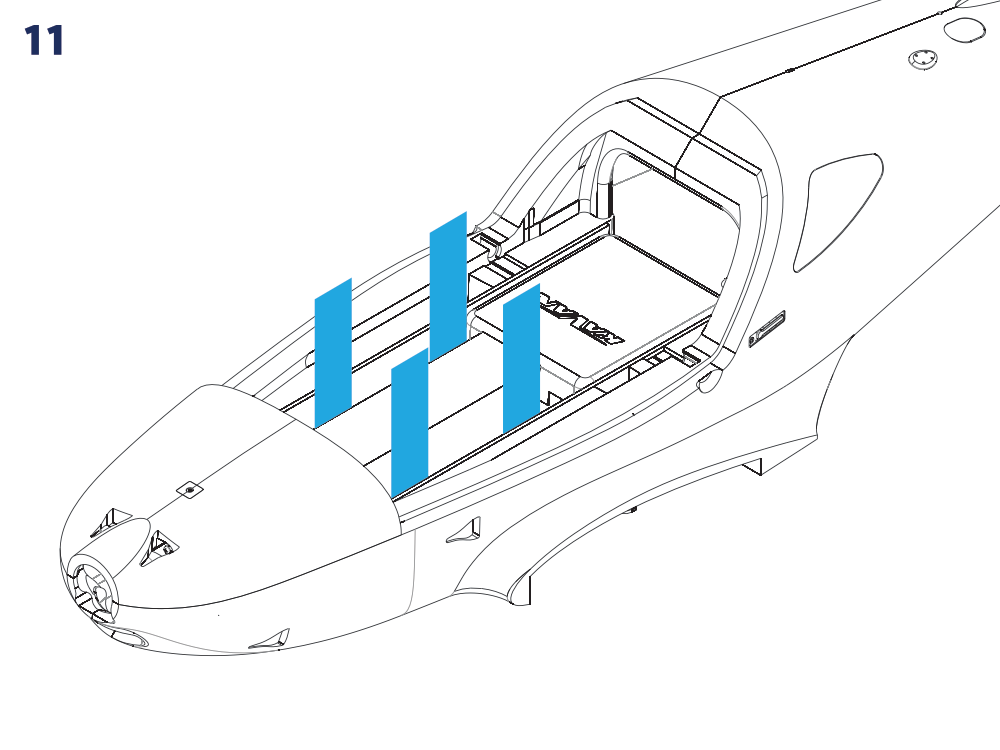

6. Na spodní stranu pohonného akumulátoru nalepte část suchého zipu se smyčkami, která není součástí sady. Akumulátor upevněte popruhy k loži v kabině, ale elektricky jej nepřipojujte. (Obr. 11)

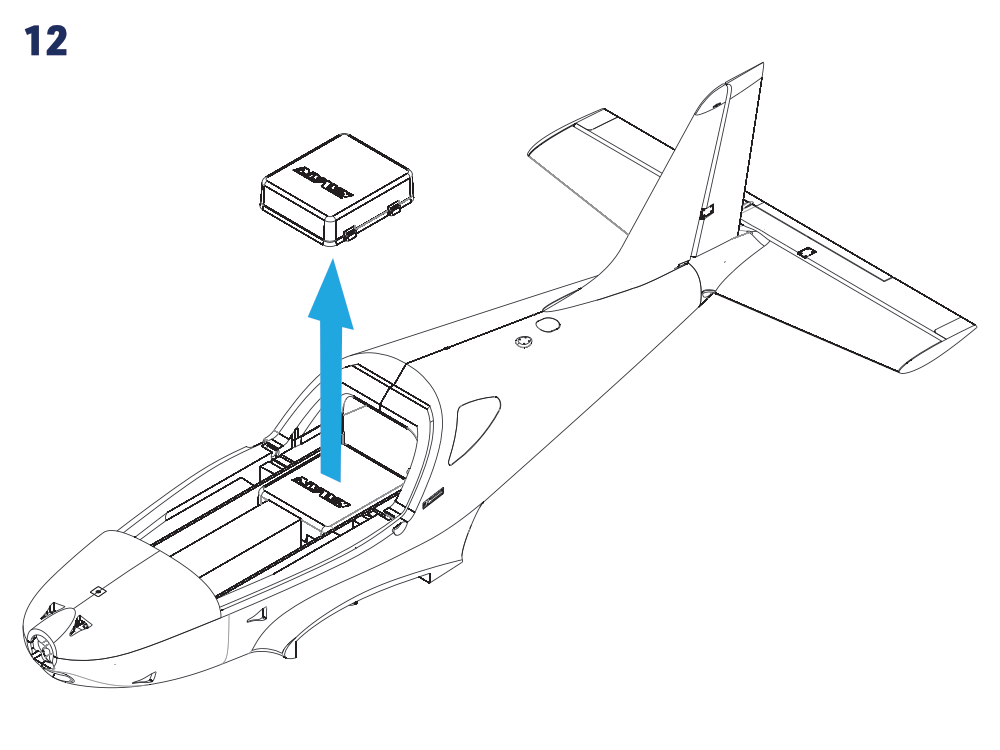

7. Sejměte kryt zapojovací desky. Přijímač, serva, regulátor a LED připojte podle schématu a níže uvedených pokynů k RC soupravě. Přijímač upevněte v zadní části kabiny oboustrannou pěnovou páskou nebo suchým zipem. Má-li přijímač diverzitní antény, jejich aktivní části umístěte navzájem kolmo podle návodu přijímače. (Obr. 12) (Obr. 16)

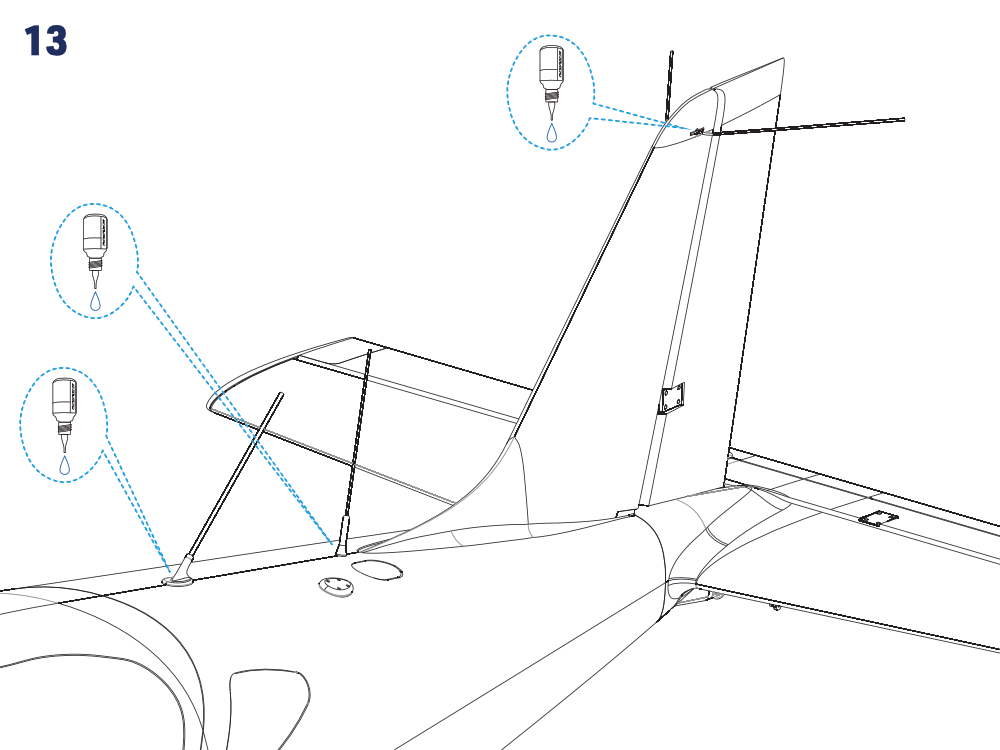

8. Makety antén a Pitotovy trubice přilepte středním vteřinovým lepidlem. Lepidlo nesmí vniknout do závěsů a pohyblivých částí. (Obr. 13) (Obr. 14)

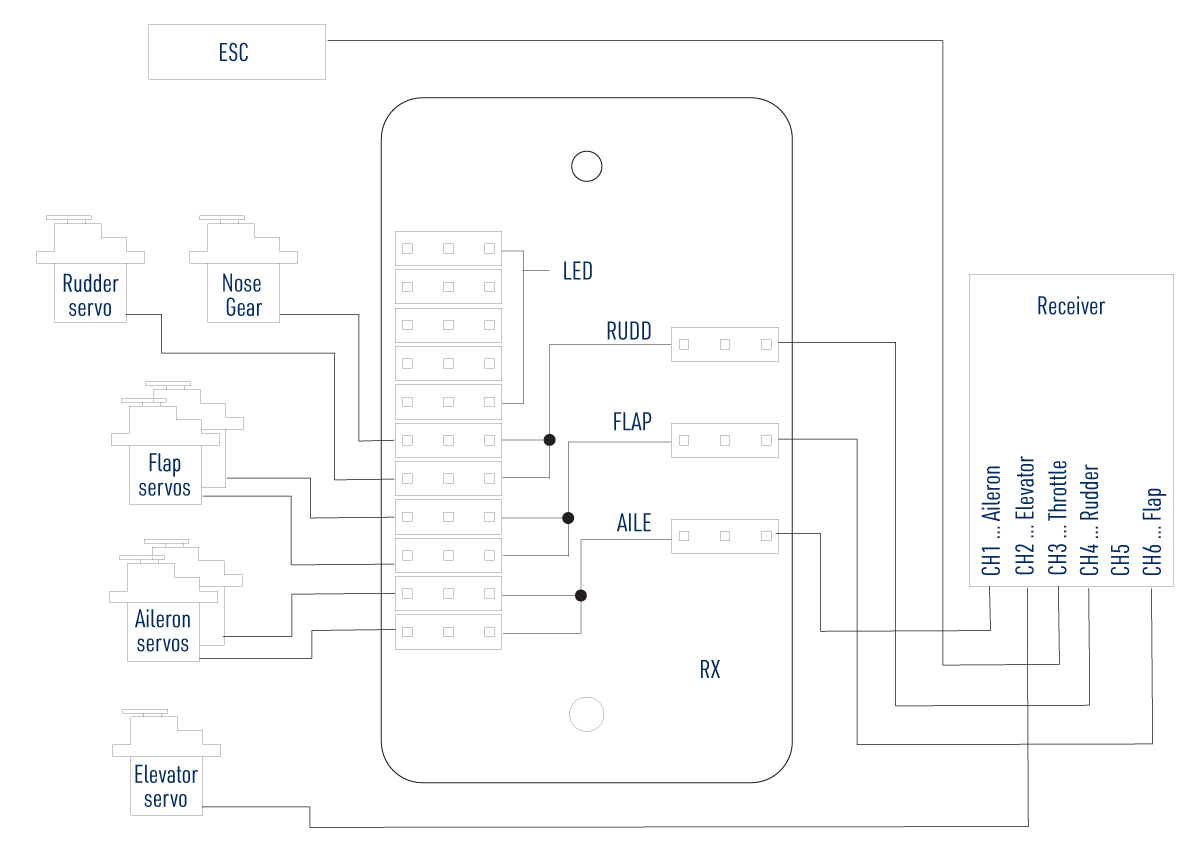

Zapojení přijímače

Osazená zapojovací deska sdružuje dvojici serv křidélek, dvojici serv klapek a dvojici serv směrovky a příďového kola. Konektory na straně RX se připojují k přijímači. Servo výškovky a regulátor se připojují přímo k příslušným výstupům přijímače. Schéma používá následující příklad pořadí kanálů; řiďte se přiřazením funkcí své RC soupravy.

Označení ve schématu	Funkce a zapojení
CH1 / AILE	Serva křidélek přes zapojovací desku
CH2 / ELEV	Servo výškovky přímo do přijímače
CH3 / ESC	Regulátor motoru přímo do přijímače
CH4 / RUDD	Serva směrovky a řízení příďového kola přes desku
CH5	V uvedeném zapojení nevyužito
CH6 / FLAP	Serva klapek přes zapojovací desku
LED	Napájecí konektory světel na desce

Poznámka

Standardní zapojení funguje se základní 6kanálovou RC soupravou. Pro nezávislé ovládání serv křidélek a klapek použijte počítačovou RC soupravu s dostatkem samostatných výstupů a sdružené přípojky křidélek a klapek nahraďte čtyřmi prodlužovacími kabely serv o délce 25–30 cm. LED jsou napájeny z desky a v tomto zapojení je nelze dálkově spínat.

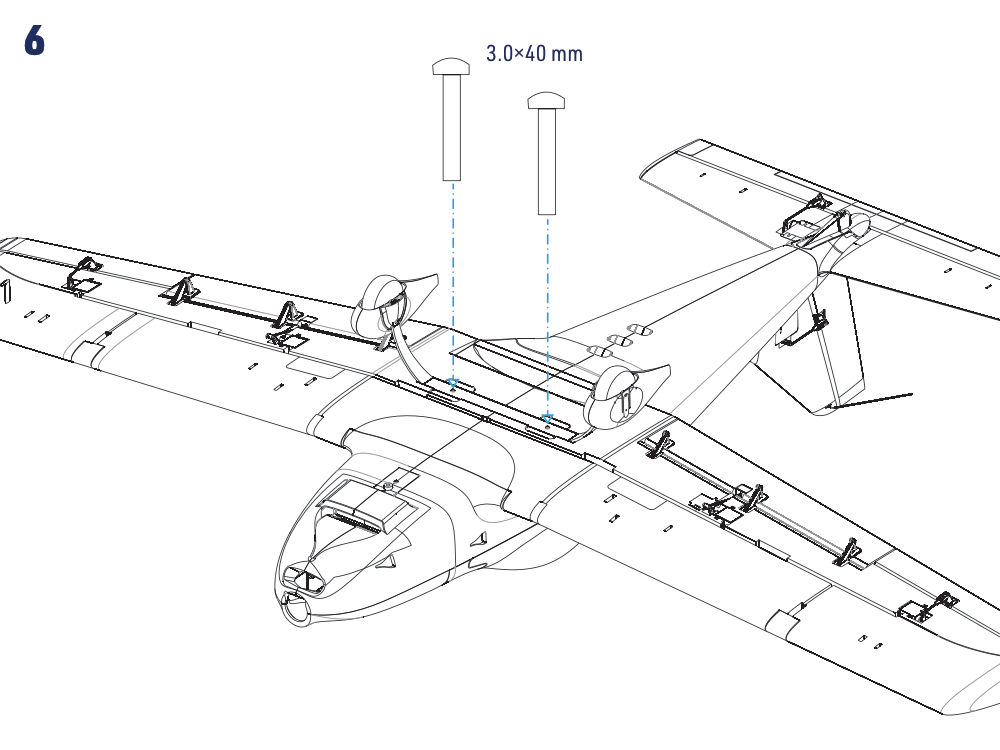

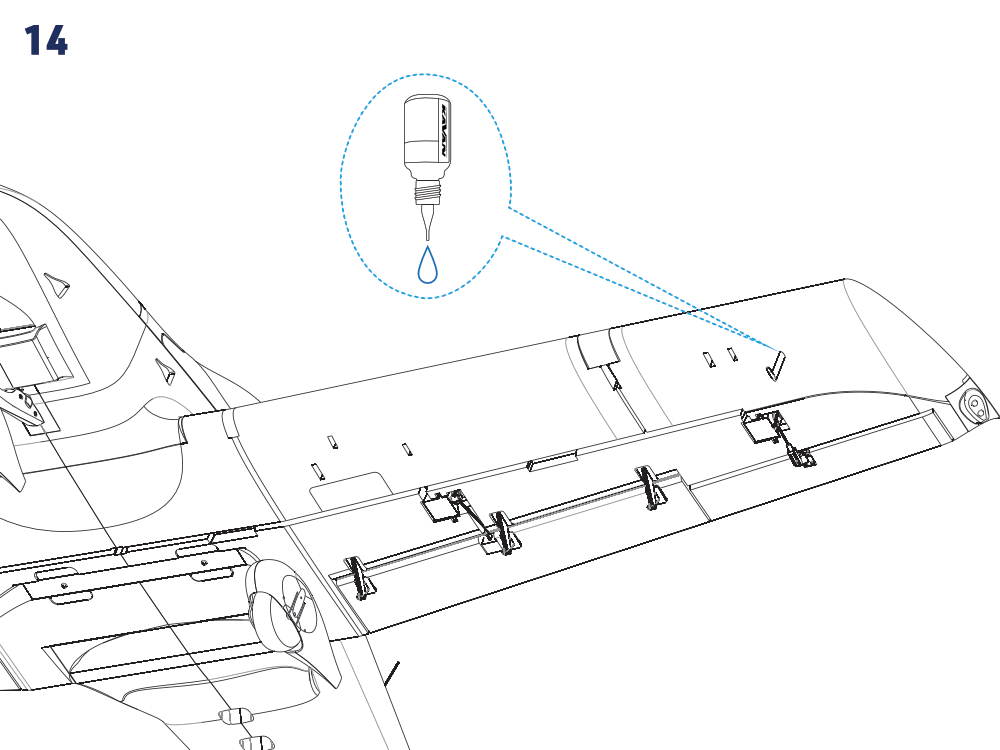

Stavební obrázky

Předletová příprava

Kontrola RC soupravy a řízení

1. Se sejmutou vrtulí zapněte vysílač s plynem na minimu, ostatní ovladače a trimy nastavte do středu a připojte pohonný akumulátor. Zkontrolujte smysl pohybu všech kormidel a táhly nastavte neutrální polohy.
2. Výškovku a směrovku nastavte do neutrálu a poté dotáhněte zajišťovací šrouby koncovek táhel na pákách serv. Ověřte, že při směrovce v neutrálu směřuje příďové kolo rovně a všechny ovládané části se pohybují volně.
3. Zkalibrujte rozsah plynu regulátoru podle návodu k osazenému regulátoru. Kalibrace se liší od běžného zapínání; dodržte přesně její postup a ponechte vrtuli sejmutou.
4. Nastavte doporučené výchylky. Přesunutím táhla blíže k hřídeli serva nebo dále od osy otáčení kormidla výchylku zmenšíte; opačným postupem ji zvětšíte. Zkontrolujte volný pohyb v celém nastaveném rozsahu a zajistěte všechny čepy vidliček a šrouby pák serv.

Velikosti výchylek

Doporučené výchylky	Malé výchylky		Velké výchylky
	Výchylka	Expo	Výchylka	Expo
Křidélka	±13 mm	35–40 %	±20 mm	40 %
Výškovka	±13 mm	30–35 %	±20 mm	35 %
Směrovka	±26 mm	25–30 %	±40 mm	30 %
Klapky	Vzlet: −12 mm dolů / Přistání: −30 mm dolů

Malé výchylky používejte pro méně zkušené piloty a běžné maketové létání. Velké výchylky umožňují zkušeným pilotům využít všechny schopnosti modelu. Směr exponenciály nastavte podle návodu vysílače tak, aby byly reakce kolem neutrálu jemnější.

Směr otáčení motoru a vrtule

Smysl otáčení ověřte při první zkoušce bez vrtule: při pohledu z kabiny směrem k přídi se motor musí otáčet po směru hodinových ručiček. Otáčí-li se opačně, stáhněte plyn na minimum, odpojte pohonný akumulátor a prohoďte kterékoliv dva ze tří vodičů mezi motorem a regulátorem. Před montáží vrtule zkoušku zopakujte.

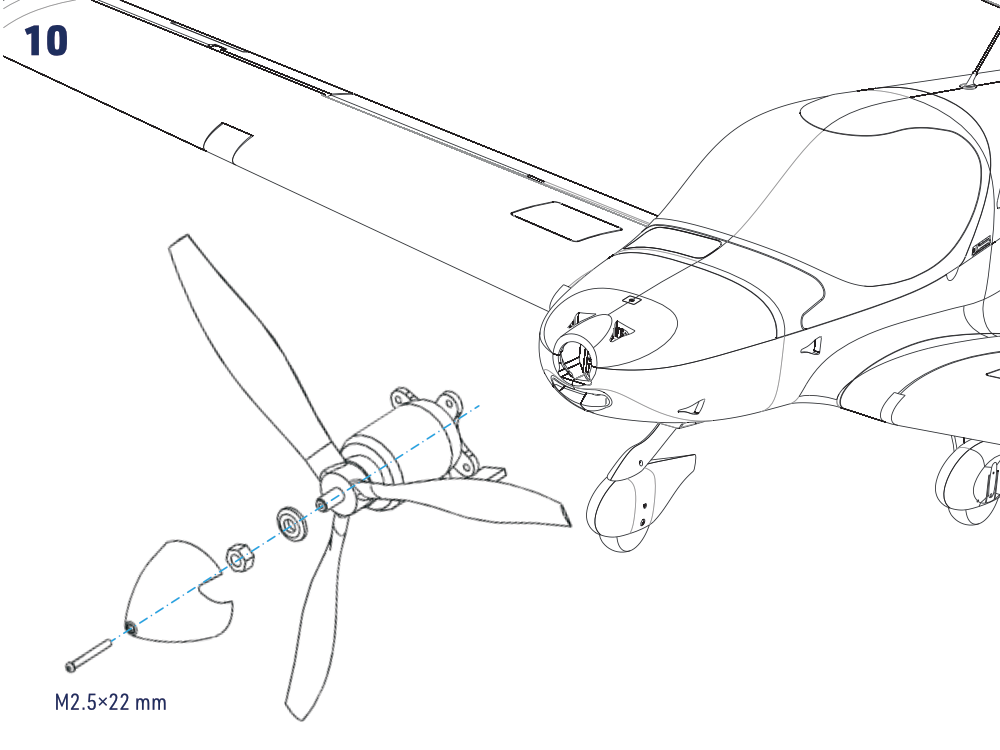

S odpojeným akumulátorem nasaďte vrtuli na unašeč a zajistěte ji podložkou a maticí pomocí klíče č. 10. Nasaďte kužel a upevněte jej šroubem M2,5×22 mm. Nasaďte zpět kryt kabiny. (Obr. 10)

Těžiště

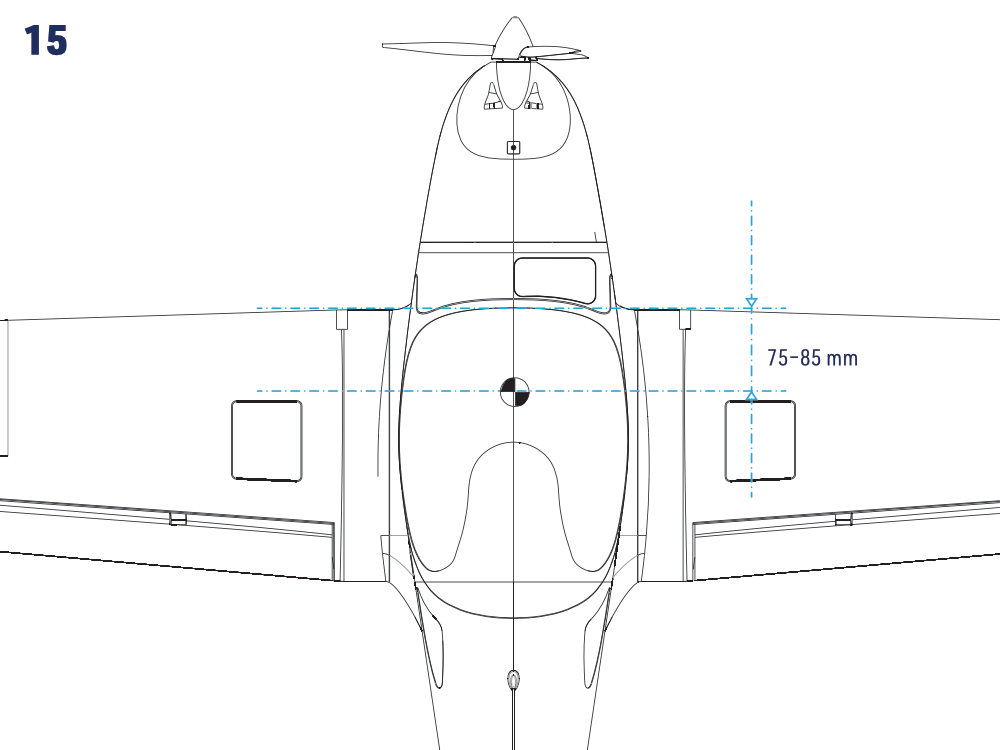

Těžiště musí být 75–85 mm za náběžnou hranou křídla, měřeno u kořene křídla podle obrázku. Kontrolujte kompletní model s vloženým pohonným akumulátorem. Nejprve upravte polohu akumulátoru; podle potřeby bezpečně upevněte vhodnou zátěž do přídě nebo ocasu. (Obr. 15)

Upozornění

Nelétejte s těžištěm mimo uvedený rozsah. Pro první let začněte na jeho přední mezi; zadní poloha těžiště snižuje stabilitu. Malé množství bezpečně upevněné zátěže je lepší než nesprávně vyvážený model.

Dosah a závěrečné kontroly

Plně nabijte pohonný i vysílačový akumulátor. Zkontrolujte celou instalaci RC soupravy a proveďte zkoušku dosahu podle výrobce soupravy, s vypnutým motorem i při plném plynu. Model bezpečně zajistěte a všechny osoby udržujte mimo dosah vrtule i rovinu jejího otáčení. Dosah při plném plynu nesmí klesnout o více než 10 % oproti zkoušce s vypnutým motorem. Nelétejte, pokud obě zkoušky neproběhnou zcela úspěšně.

Létání

Bristell B23 je určen středně pokročilým pilotům. Nemáte-li s tímto typem modelu zkušenosti, svěřte první let, vytrimování a pomoc při počátečních letech zkušenému pilotovi. Zvolte slabý vítr a volnou bezpečnou letovou plochu. Začněte s malými výchylkami a seznamte se s modelem, než začnete zkoušet jeho akrobatické schopnosti.

Příloha

Návod k regulátoru KAVAN R-50SB

Pro původní R-50SB použijte návod k regulátorům KAVAN: kalibrace plynu, běžné zapínání, programování, ochranné funkce a řešení problémů. Pro předepsaný pohonný akumulátor zvolte režim LiPo a pro dodanou pevnou vrtuli ponechte brzdu vypnutou. Je-li osazen regulátor označený R-50SB Plus, použijte místo toho návod k regulátorům KAVAN Plus.

Upozornění

• Při první zkoušce regulátoru a motoru, kdy ověřujete nastavení RC soupravy, nemontujte vrtuli. Namontujte ji až po ověření správného nastavení soupravy.
• Nikdy nepoužívejte prasklé nebo propíchnuté akumulátorové články.
• Nikdy nepoužívejte akumulátory, o kterých víte, že se přehřívají.
• Nikdy nezkratujte vývody akumulátoru ani motoru.
• K izolaci kabelů vždy používejte vhodný izolační materiál.
• Vždy používejte vhodné konektory.
• Nepřekračujte počet článků ani serv stanovený pro regulátor.
• Přepólování akumulátoru poškodí regulátor a znamená ztrátu záruky.
• Regulátor instalujte na vhodné místo s dostatečným prouděním vzduchu pro chlazení.
• Používejte pouze akumulátory podporované regulátorem a před připojením ověřte správnou polaritu.
• Nejprve zapněte vysílač a před připojením akumulátoru ověřte, že je plyn na minimu.
• Nikdy nevypínejte vysílač, dokud je akumulátor připojen k regulátoru.
• Akumulátor připojujte až těsně před letem a po létání jej odpojte.
• Po připojení akumulátoru zacházejte s modelem mimořádně opatrně a stále udržujte odstup od vrtule. Nikdy nestůjte v rovině otáčejících se dílů ani přímo před nimi.
• Regulátor neponořujte do vody a chraňte jej před namočením, když je zapnutý.
• Létejte pouze na určeném modelářském letišti a dodržujte pravidla svého klubu.

Opravy a údržba

• Na začátku každého létání proveďte zkoušku dosahu.
• Před každým vzletem zkontrolujte správný pohyb kormidel.
• Po každém přistání zkontrolujte model, zda není poškozený, zda nejsou uvolněné vidličky nebo táhla, ohnutý či poškozený podvozek, poškozená vrtule apod. Dokud poškození neopravíte, znovu nelétejte.

Přestože je Bristell B23 vyroben z mimořádně odolného, téměř nerozbitného pěnového EPO (expandovaného polyolefinu), může dojít k poškození nebo zlomení dílů. Drobné poškození lze opravit slepením kyanoakrylátovým (CA) lepidlem nebo průhlednou lepicí páskou. Při rozsáhlejším poškození je vhodnější zakoupit nový náhradní díl. Prodejci KAVAN Europe s.r.o. nabízejí široký sortiment originálních dílů a příslušenství.

Při havárii nebo tvrdém přistání, bez ohledu na jeho závažnost, co nejrychleji stáhněte ovladač plynu do nejnižší polohy, abyste zabránili poškození elektronického regulátoru otáček.

Pokud při havárii nestáhnete ovladač plynu a jeho trim do nejnižší možné polohy, může dojít k poškození regulátoru a nutnosti jeho výměny.

Poznámka

Na poškození při havárii se záruka nevztahuje.

Záruka

Poskytovaná záruka odpovídá platným zákonným požadavkům v zemi nákupu. Při reklamaci se obraťte na prodejce, u kterého jste model zakoupili. KAVAN Europe s.r.o. zaručuje, že tato stavebnice je při prodeji bez vad materiálu a zpracování. Záruka se nevztahuje na díly poškozené používáním nebo úpravami; nestanoví-li platné právo jinak, odpovědnost výrobce a dovozce je omezena původní pořizovací cenou stavebnice. Toto omezení neplatí, pokud soud uloží neomezenou odpovědnost za prokázaný úmysl nebo hrubou nedbalost. KAVAN Europe s.r.o. si vyhrazuje právo změnit tuto záruku bez předchozího upozornění. Stavebnice se průběžně zdokonaluje a výrobce si vyhrazuje právo změnit konstrukci bez předchozího upozornění.

Protože KAVAN Europe s.r.o. nemá kontrolu nad případným poškozením při přepravě, způsobem sestavení ani materiály použitými modelářem k dokončení modelu, nepřebírá ani nepřijímá odpovědnost za škody spojené s používáním modelu sestaveného uživatelem. Rozhodnutím používat sestavený model uživatel přebírá plnou odpovědnost. Není-li kupující připraven tuto odpovědnost přijmout, měl by stavebnici ihned vrátit v úplném a nepoužitém stavu na místo nákupu.

Vyžaduje-li váš RC model servis, postupujte podle následujících pokynů. Jejich nedodržení může vést k zániku záruky.

1. Je-li to možné, použijte k zabalení modelu původní obal. Původní kartonovou krabici nepoužívejte jako vnější přepravní obal.
2. Přiložte podrobný popis používání modelu a RC soupravy i závady, se kterou jste se setkali. Připojte očíslovaný seznam přiloženého příslušenství a další informace, které mohou pomoci servisnímu oddělení. Poznámku opatřete datem a ověřte, že obsahuje vaši úplnou adresu a telefonní číslo.
3. Uveďte své jméno, adresu a telefonní číslo, na kterém jste dostupní během pracovní doby. Přiložte kopii dokladu o koupi modelu.

Tento záruční list vás opravňuje k bezplatné záruční opravě výrobku dodaného KAVAN Europe s.r.o. po dobu 24 měsíců. Záruka se nevztahuje na běžné opotřebení vzniklé obvyklým používáním, protože jde o výrobek určený pro sportovní a modelářské použití, při němž jsou jednotlivé díly vystaveny mnohem většímu zatížení než u běžných hraček. Pohyblivé díly modelu, například motor, serva a jejich převody, podléhají přirozenému opotřebení a časem může být nutná jejich výměna.

Záruka se rovněž nevztahuje na díly modelu nebo RC soupravy, které byly nesprávně instalovány, bylo s nimi hrubě nebo nesprávně zacházeno, byly poškozeny při havárii nebo je opravovala či upravovala neoprávněná osoba. Stejně jako jinou citlivou elektroniku nevystavujte RC soupravu vysokým ani nízkým teplotám, vlhkosti nebo prašnému prostředí. Nenechávejte ji dlouhodobě na přímém slunci.

Záruka dále nekryje závady způsobené nesprávným zapojením nebo přepólováním, opožděnou či neprovedenou údržbou, provozem mimo stanovené limity a příslušenstvím nebo opravami neschválenými KAVAN Europe s.r.o. Chraňte RC elektroniku před silnými mechanickými rázy a neaplikujte na ni vlastní voděodolné nátěry.

Recyklace (Evropská unie)

Elektrická zařízení označená symbolem přeškrtnuté popelnice nepatří do domovního odpadu; musí být odevzdána prostřednictvím příslušného systému odděleného sběru. V zemích EU (Evropské unie) nesmějí být elektrická zařízení likvidována s běžným domovním odpadem (WEEE – odpadní elektrická a elektronická zařízení, směrnice 2012/19/EU). Nepotřebné zařízení můžete bezplatně odevzdat v nejbližším veřejném sběrném místě nebo sběrném dvoře, kde bude řádně zpracováno. Odpovědnou likvidací starého zařízení významně přispíváte k ochraně životního prostředí!

EU prohlášení o shodě

KAVAN Europe s.r.o. tímto prohlašuje, že model Bristell B23 a dodávaná elektrická a elektronická zařízení splňují požadavky příslušných evropských směrnic a harmonizovaných norem. Úplné znění prohlášení o shodě je k dispozici na kavanrc.com/doc.
