KAVAN Savage Mini 1000mm - Návod k obsluze

KAV02.8027

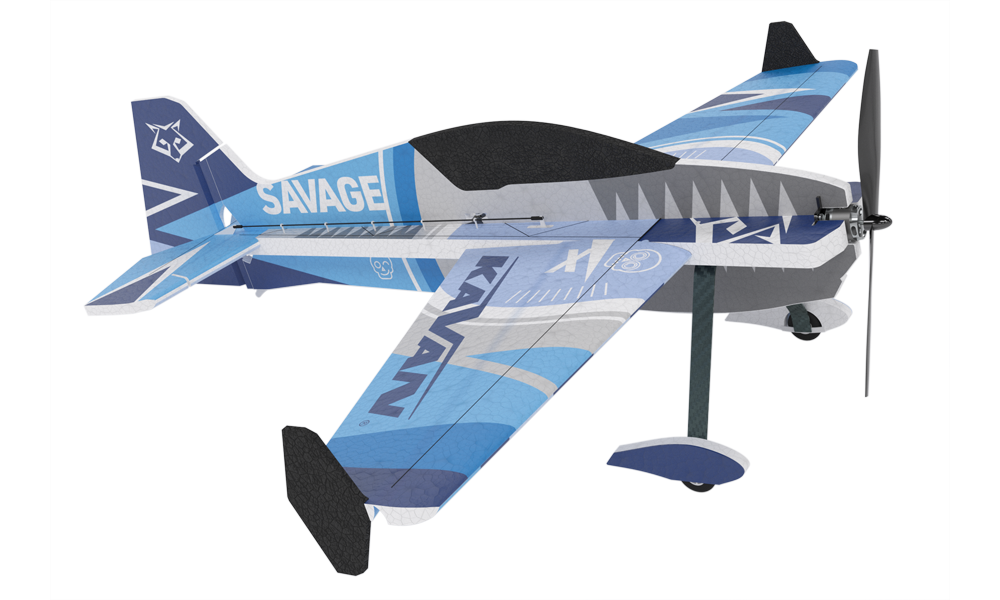

KAVAN Savage Mini - modrá

Úvod

Savage Mini je stavebnice 3D akrobatického modelu z pěnového EPP (expandovaného polypropylenu) vyztuženého uhlíkem. Velké řídicí plochy vyhovují pilotům, kteří již zvládají cvičný model s ovládanými křidélky, výškovkou, směrovkou a plynem. Motor, regulátor, RC soupravu, pohonný akumulátor a čtyři serva vybírá a instaluje stavitel.

Než začnete

1. Pokud nejste zkušeným RC pilotem, zajistěte si zkušeného pilota, který zkontroluje dokončený model a pomůže vám s prvními lety. Přestože jsme se snažili připravit podrobný návod, RC modely jsou poměrně složité a zkušený modelář může váš model rychle zkontrolovat, aby první lety proběhly úspěšně.
2. Model sestavujte přesně podle tohoto návodu. Nepokoušejte se jej jakkoliv upravovat nebo měnit, protože by to mohlo nepříznivě ovlivnit jeho letové vlastnosti.
3. Než začnete, zkontrolujte celý obsah stavebnice a přesvědčte se, že žádný díl nechybí ani není poškozený. Zároveň se tak seznámíte s jednotlivými součástmi modelu. Zjistíte-li, že některý díl chybí nebo je poškozený, ihned se obraťte na prodejce se žádostí o výměnu.
4. Každý díl před lepením vyzkoušejte nasucho. Ověřte, že používáte správný díl a že dobře lícuje. Ani velké množství lepidla nenahradí špatně padnoucí díl.
5. Návod uvádí výchozí polohu těžiště (CG) a doporučené výchylky kormidel. Pro první let dodržte předepsané těžiště; jinak může být model nestabilní, obtížně ovladatelný nebo neschopný bezpečného letu. Před pozdějšími úpravami si přečtěte část o přípravě k letu.

Poznámka

Prodejce nemůže přijmout zpět stavebnici, jejíž stavba již byla zahájena.

Zásady bezpečného provozu

Tento RC model není hračka. Používejte jej opatrně a přesně podle pokynů v tomto návodu.

Model sestavte přesně podle tohoto návodu. Model NEUPRAVUJTE ani neměňte. Při nedodržení tohoto požadavku záruka automaticky zaniká. Dodržováním pokynů získáte bezpečný a pevný model.

Děti mladší 14 let smějí model provozovat pouze pod dohledem dospělé osoby.

Před každým letem ověřte, že je model v bezvadném stavu, veškeré vybavení funguje správně a konstrukce není poškozená.

Létejte pouze za slabého větru na bezpečném místě bez překážek.

Všeobecná upozornění

• RC letadlo není hračka! Nesprávné použití může způsobit vážné zranění a škody na majetku. Létejte pouze na bezpečném místě a dodržujte všechny pokyny a doporučení v tomto návodu. Pozor na vrtuli! Volné předměty, například části oděvu, tužky nebo šroubováky, držte mimo dosah otáčející se vrtule. Zabraňte přiblížení rukou a obličejů svých i ostatních osob a také zvířat k otáčející se vrtuli.
• Jako uživatel odpovídáte za provoz, který neohrožuje vás ani ostatní a nezpůsobuje poškození výrobku nebo cizího majetku. Model je řízen rádiovým signálem, který mohou rušit vnější zdroje mimo vaši kontrolu. Rušení, závada vybavení nebo chyba pilota mohou způsobit ztrátu řízení. Proto vždy udržujte kolem modelu dostatečnou bezpečnou vzdálenost ve všech směrech, abyste předešli kolizím a zranění.
• Nikdy model neprovozujte s vybitými akumulátory nebo bateriemi vysílače.
• Model vždy provozujte na otevřeném prostranství mimo dosah elektrického vedení, automobilů, provozu a osob. Vyhněte se zalidněným místům, kde by mohlo dojít ke zranění nebo škodám.
• Pečlivě dodržujte pokyny a upozornění k tomuto výrobku i veškerému dalšímu vybavení, které používáte, například nabíječům a akumulátorům.
• Veškeré chemikálie, drobné díly a elektrická zařízení uchovávejte mimo dosah dětí.
• Vlhkost poškozuje elektroniku. Zařízení, která nejsou výslovně navržena a chráněna pro tento účel, nevystavujte vodě.
• Model je převážně z plastů a není nehořlavý. Chraňte jej před zdroji tepla, přímým sluncem a rozpáleným uzavřeným autem; vysoká teplota může deformovat pěnový drak nebo způsobit jiné poškození.
• Pokud model nepoužíváte, odpojte pohonný akumulátor. Regulátor odebírá proud i při nulovém plynu; ponechání akumulátoru připojeného po hodiny nebo dny může způsobit hluboké vybití, jeho poškození a riziko požáru.

Obsah sady

Potištěné díly trupu, křídla, ocasních ploch a krytů kol z EPP; překližková motorová přepážka; uhlíkové výztuhy a podvozek; kola; plastové páky a příslušenství; díly táhel a návod. Motor, vrtule, regulátor, RC souprava, pohonný akumulátor a serva nejsou součástí stavebnice.

Vlastnosti

• Potištěné díly draku z EPP s uhlíkovými výztuhami
• Navržen a vyroben v České republice
• Velké řídicí plochy a lehký drak
• Pevný vodorovný stabilizátor se samostatnou výškovkou
• Uhlíkový hlavní podvozek a kryty kol
• SFG winglety na koncích křídla
• Ovládaná křidélka, výškovka, směrovka a otáčky motoru

Technické údaje

Parametr	Hodnota
Rozpětí	1000 mm
Délka	1020 mm
Letová hmotnost	Přibližně 500 g

Dále budete potřebovat

• Vysílač a kompatibilní přijímač s alespoň 4 kanály; doporučujeme počítačovou RC soupravu s dvojími výchylkami a exponenciálním průběhem.
• Střídavou pohonnou jednotku, vhodný 3S LiPo pohonný akumulátor a nabíječ a čtyři mikroserva: dvě pro křidélka, jedno pro výškovku a jedno pro směrovku. Vyberte úplnou sestavu z následující tabulky.
• Běžné modelářské nářadí: modelářský nůž (KAV66.770), šroubováky, kleště, vrtačku s vrtákem Ø3,0 mm a brusný papír zrnitosti 180–360.
• Středně husté CA lepidlo (KAV56.9952), řídké CA lepidlo (KAV56.9951), aktivátor CA lepidla (KAV56.9959) a tavné lepidlo.

Doporučené pohonné jednotky a serva

• Rekreační 3D: Pro začínající 3D a rekreační piloty.
• 3D: Pro všechny, kdo mají rádi náročnou 3D akrobacii.

Poznámka

S analogovými servy lze použít 20–30A regulátor s dostatečně dimenzovaným lineárním BEC. Pro rychlá digitální serva s velkým tahem použijte výkonný spínaný SBEC. Ověřte požadované napájecí napětí a proud všech čtyř serv.

Součást	Rekreační 3D	3D
Motor	KAVAN C2830-1300	KAVAN PRO 2830-1100
Vrtule	APC 9×4,7"SF	APC 10×4,7"SF
Regulátor	KAVAN R-30SB Plus	KAVAN PRO-30SB
Akumulátor	KAVAN LiPo 11,1 V 1300 mAh 40/80C	KAVAN LiPo 11,1 V 1300 mAh 40/80C
Serva	KAVAN GO-13MG, Hitec HS-65MG nebo HS-70MG	KAVAN GO-1013MG, Hitec HS-5065MG nebo HS-5070MH

Poznámka

Současná wiki doporučuje pro rekreační 3D regulátor R-30SB Plus; původní tištěný návod uvádí R-30B. Řiďte se návodem skutečně instalovaného regulátoru. Obě výše uvedené sestavy používají 3S LiPo akumulátor. Dodržte vždy celou kombinaci motoru, vrtule a akumulátoru.

Seznam dílů

Dodané díly určete podle odkazů na obrázky. Pokud není uvedeno jinak, rozměry platí pro nesestavené díly.

Hlavní díly

Díl	Počet	Materiál	Rozměry	Obrázek
Návod k obsluze	1	papír	A4	—
Trup – svislá část	1	EPP	—	(Obr. 28)
Trup – vodorovná část	1	EPP	—	(Obr. 1)
Křídlo – levá + pravá polovina	1+1	EPP	—	(Obr. 2)
Kabina	1	EPP	—	(Obr. 28)

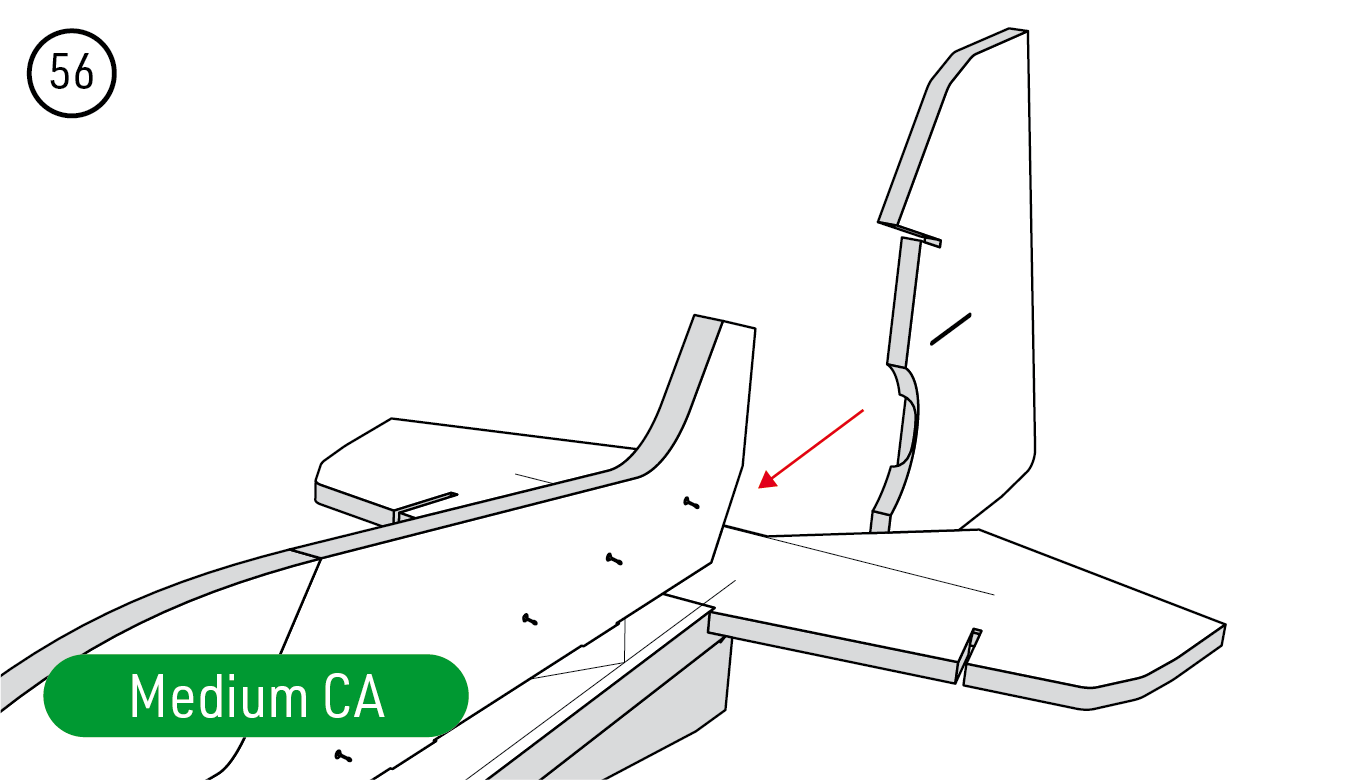

Kýlovka a směrovka	1	EPP	—	(Obr. 56)
Vodorovný stabilizátor + výškovka	1	EPP	—	(Obr. 9)
Kryt kola	2+2	EPP	—	(Obr. 41)
SFG winglet	2	EPP	—	(Obr. 61)
Hlavní podvozek	1	uhlík	—	(Obr. 32)

Svazek uhlíkových dílů

Díl	Počet	Materiál	Rozměry	Obrázek
Nosník křídla	2	uhlík	Ø1,5×1000 mm	(Obr. 6)
Výztuha trupu	4	uhlík	3×0,5×1000 mm	(Obr. 12)
Výztuha vodorovné ocasní plochy	2	uhlík	3×0,5×250 mm	(Obr. 9) (Obr. 10)
Výztuha vodorovné ocasní plochy	1	uhlík	3×1×250 mm	(Obr. 9)
Táhlo výškovky + směrovky	1	uhlík	Ø1,0×1000 mm	(Obr. 46) (Obr. 50) (Obr. 60)

Sáček s drobným příslušenstvím

Díl	Počet	Materiál	Rozměry	Obrázek

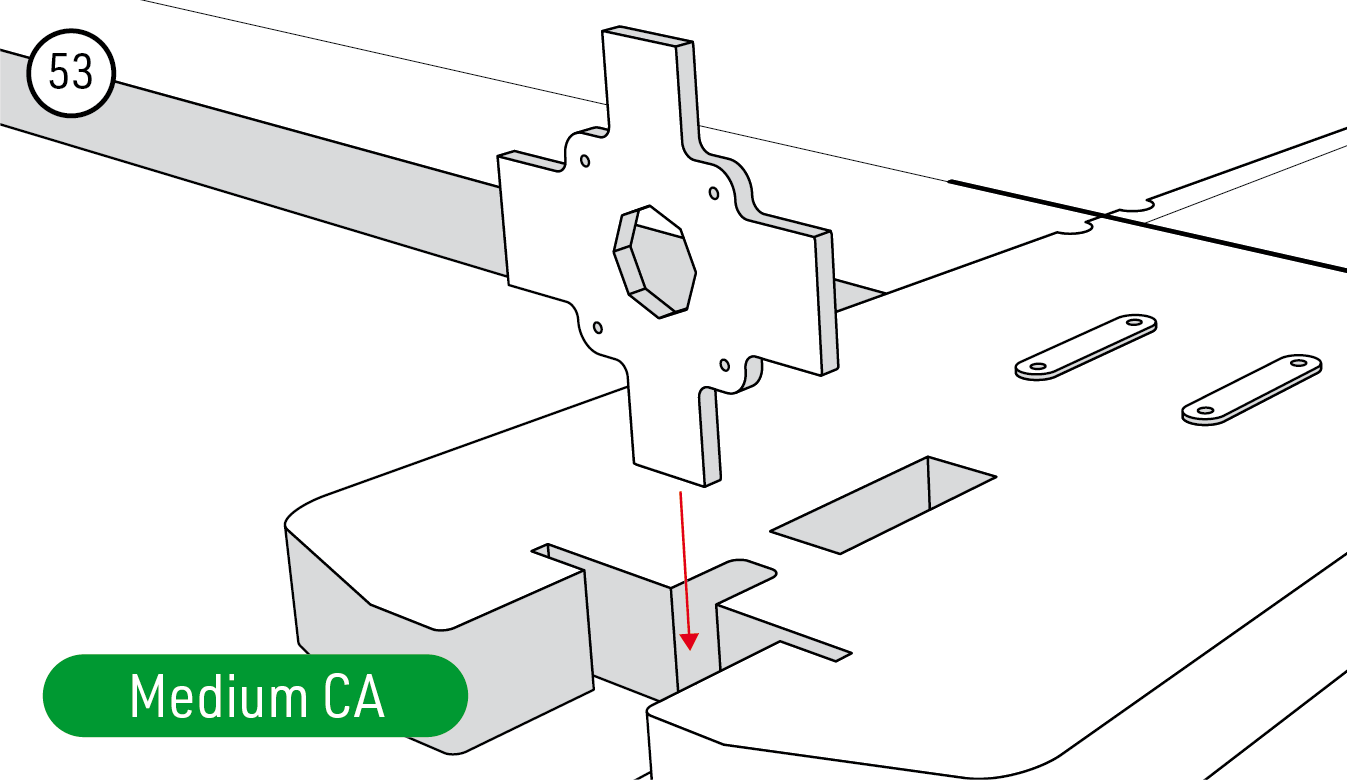

Motorová přepážka	1	překližka	3 mm	(Obr. 53)

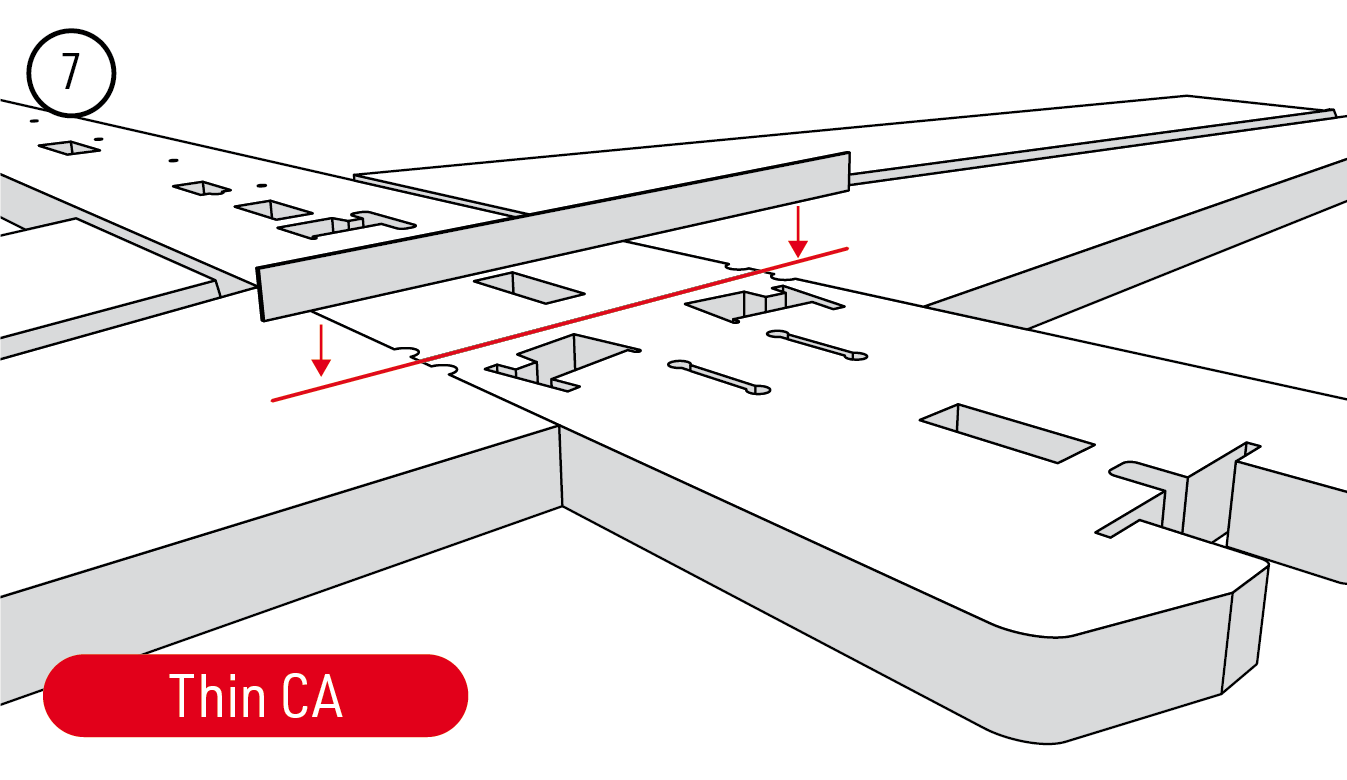

Spojka křídla	1	překližka	1 mm	(Obr. 7)
Táhlo křidélka	2	uhlík	Ø1,8×110 mm	(Obr. 23)

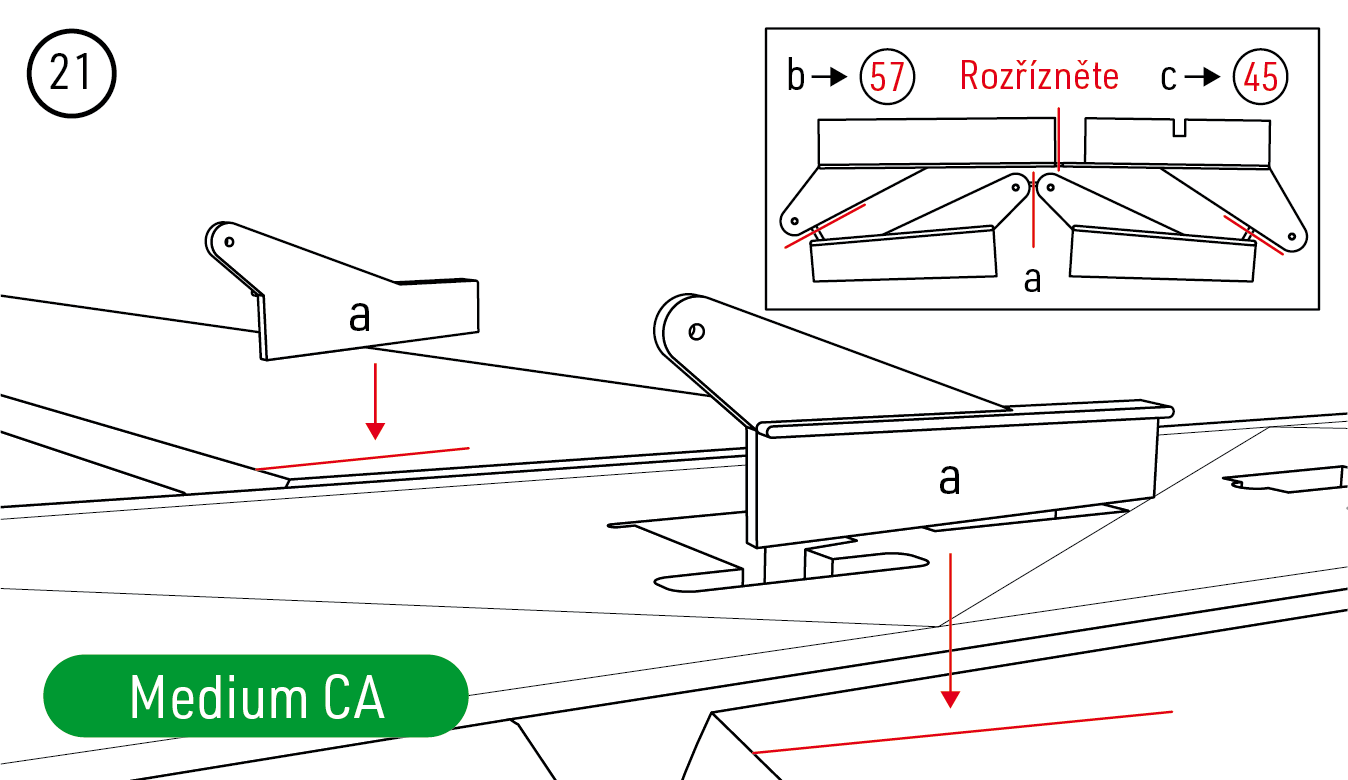

Páky křidélek, výškovky a směrovky	1 sada	plast	—	(Obr. 21) (Obr. 45) (Obr. 57)
Ostruha	1	plast	—	—
Podvozková deska	1	plast	—	(Obr. 15)
Kolo	2	plast	Ø40 mm	(Obr. 36)
Držák krytu kola	2	plast	—	(Obr. 36)
Osa kola	2	ocel	M3×16 mm	(Obr. 36)
Matice M3	4	ocel	M3	(Obr. 36)
Podložka M3	4	ocel	—	(Obr. 36)

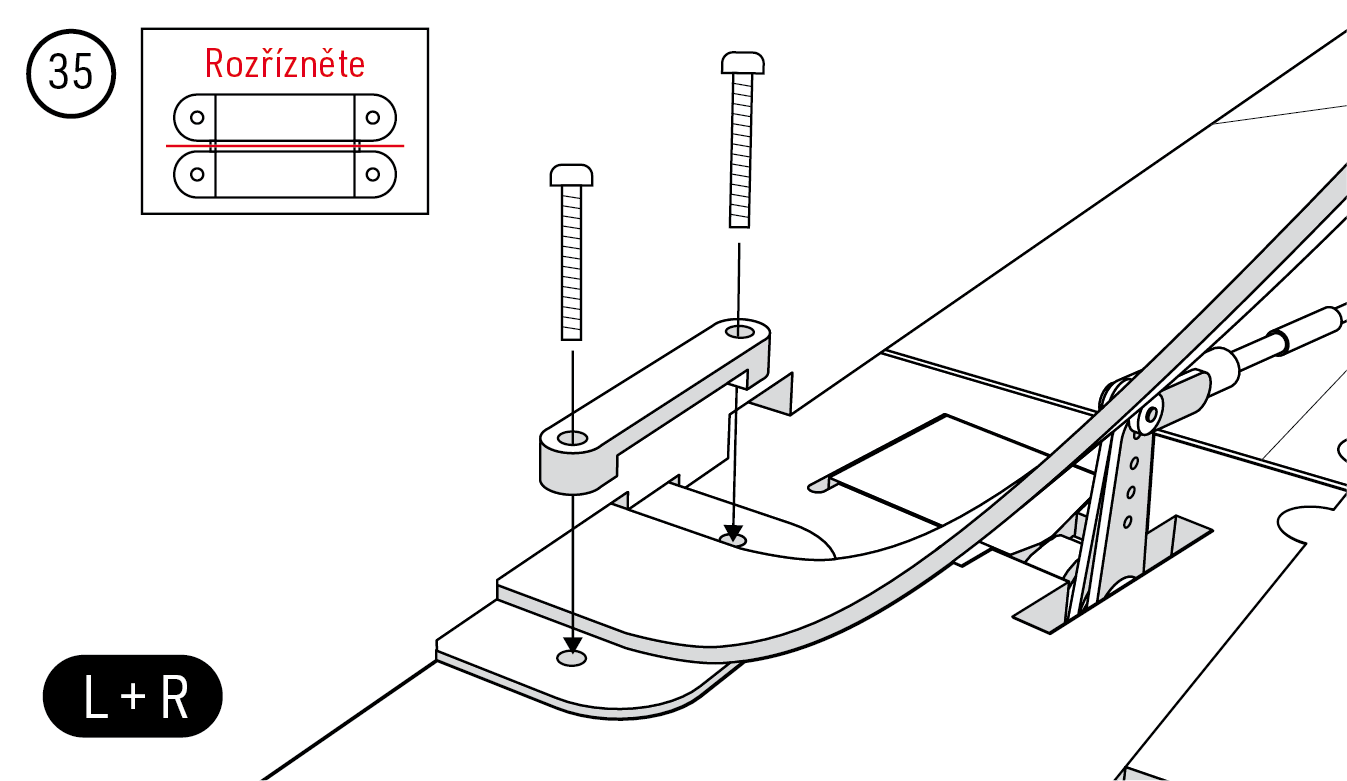

Podvozkový šroub	4	ocel	M3×25 mm	(Obr. 35)

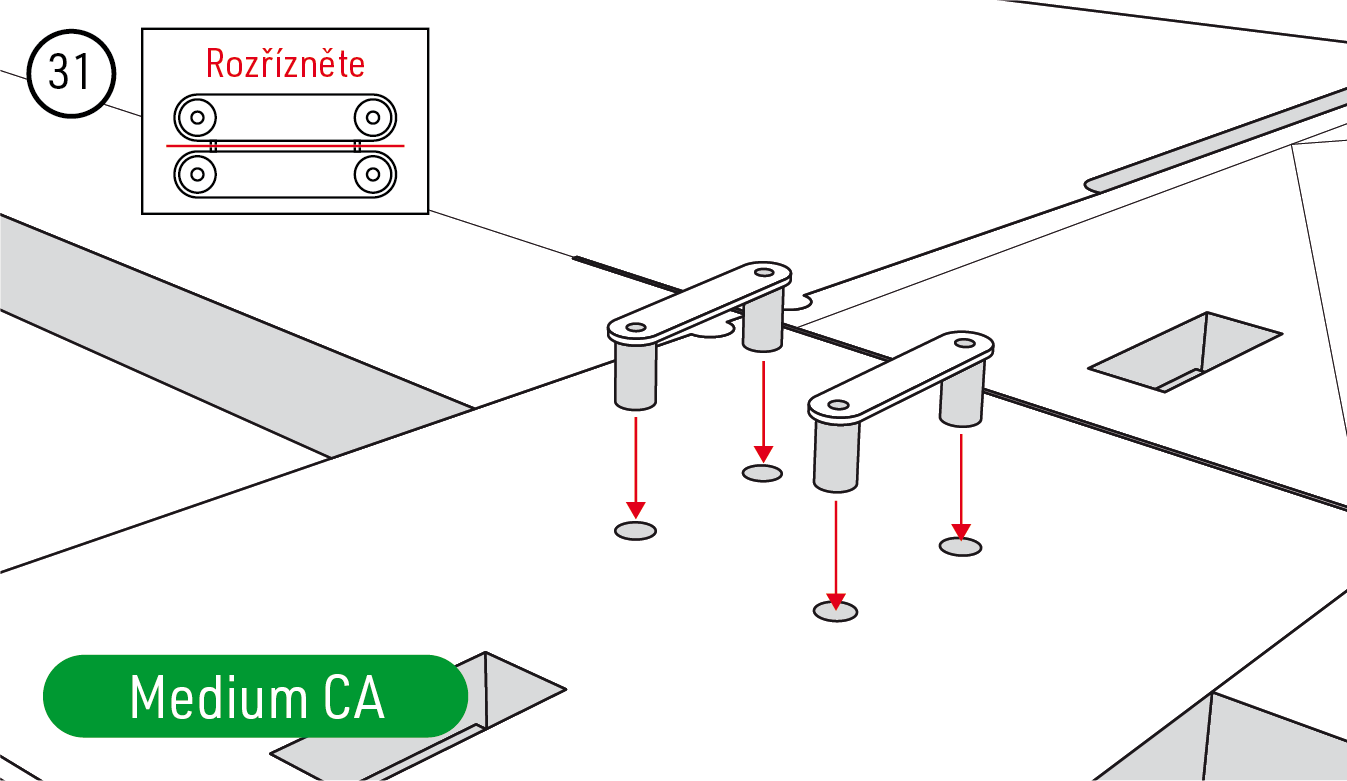

Držák podvozkového šroubu	2	plast	—	(Obr. 31)
Třmen podvozku	2	plast	—	(Obr. 32)

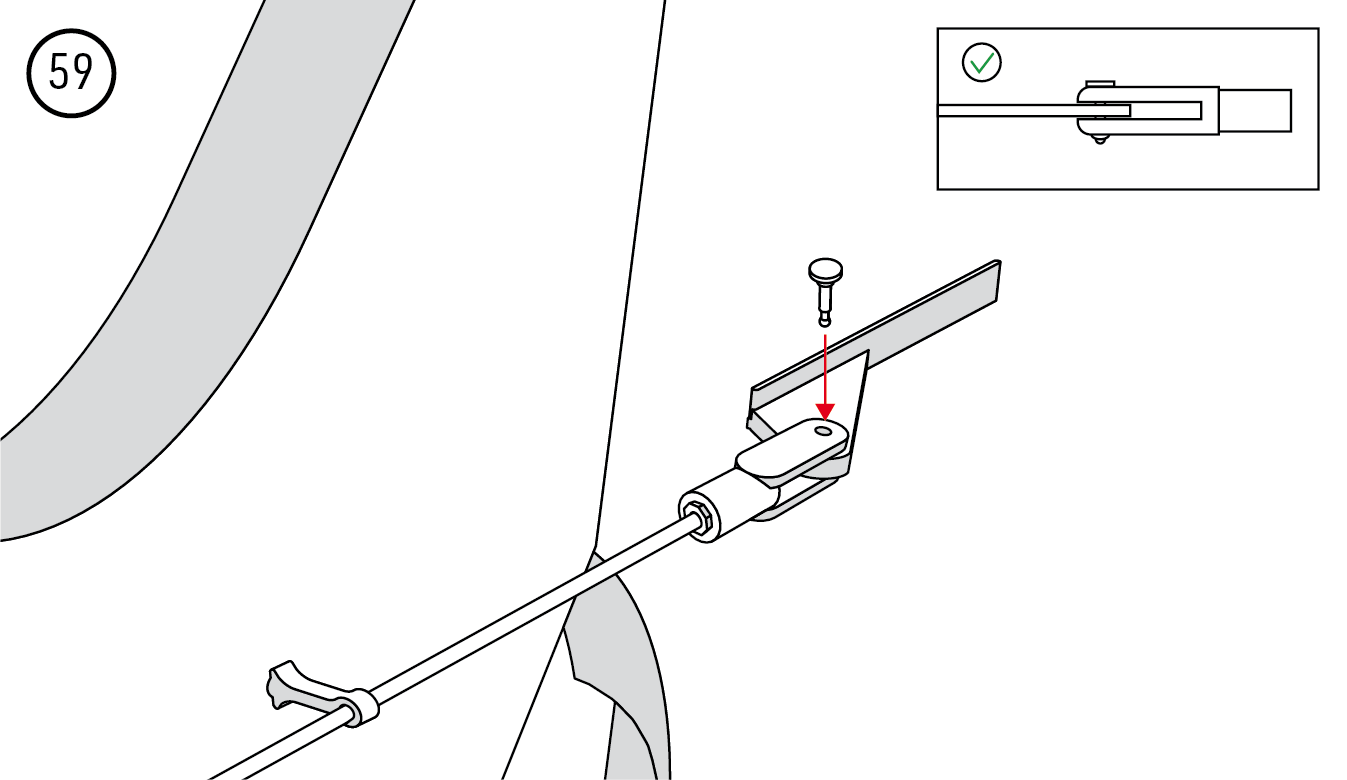

Vidlička	7	plast	—	(Obr. 23) (Obr. 46) (Obr. 59)
Čep vidličky	7	mosaz	—	(Obr. 23) (Obr. 46) (Obr. 59)
Kulový čep M2	1	plast/mosaz	—	(Obr. 51)
Závitová koncovka M2/1	2	mosaz	—	(Obr. 48) (Obr. 51)
Závitová koncovka M2/2	2	mosaz	—	(Obr. 23)
Vložka vidličky	2	plast	Ø2 mm	(Obr. 46)
Vodítko táhla	10	plast	—	(Obr. 43)
Páka serva křidélek	2	plast	—	(Obr. 16)
Šroub upevnění motoru	4	ocel	Ø2,9×6 mm	(Obr. 62)

Hlavní část

Sestavení modelu

Nebezpečí

Při stavbě, nastavování RC soupravy a první zkoušce motoru ponechte vrtuli sejmutou. Pohonný akumulátor ponechte odpojený, kromě nezbytných zkoušek pod napětím. Před připojením pohonného akumulátoru zapněte vysílač s plynem na minimu; před vypnutím vysílače odpojte akumulátor.

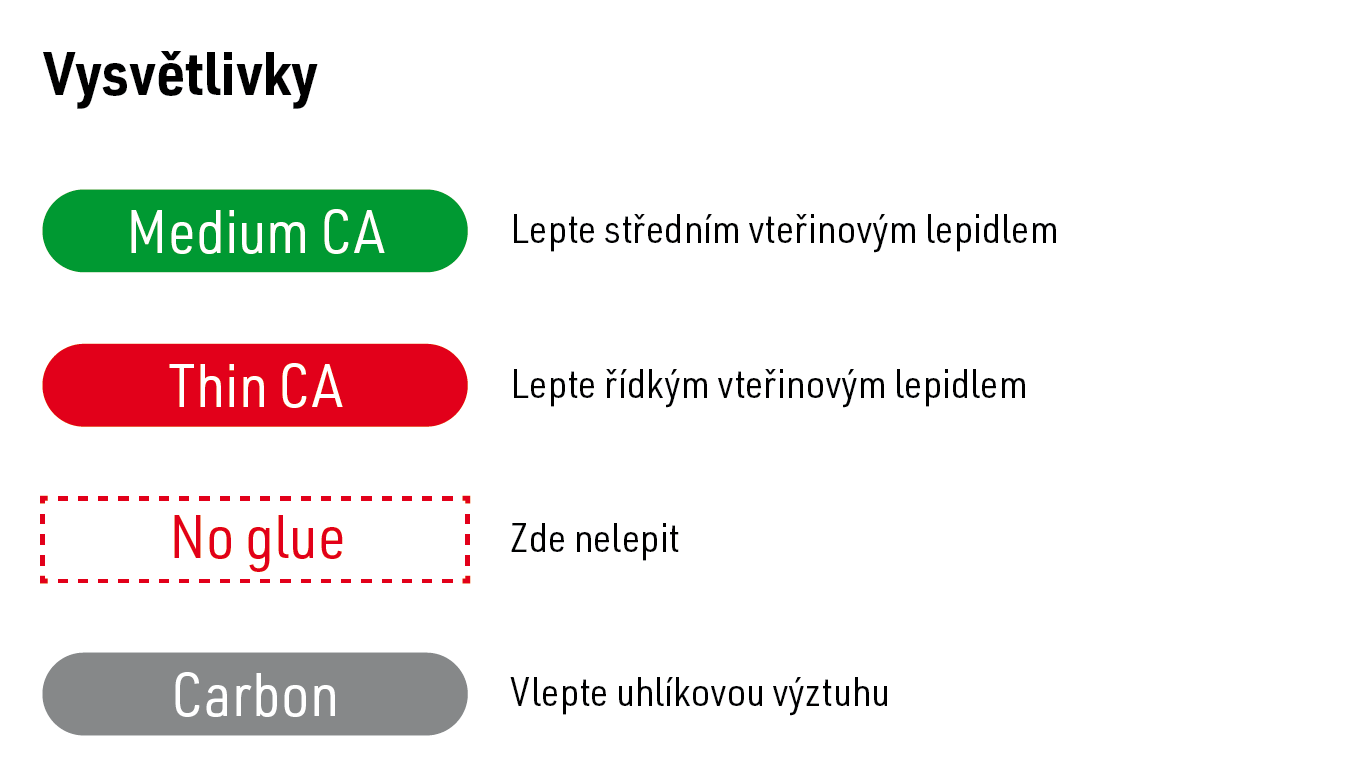

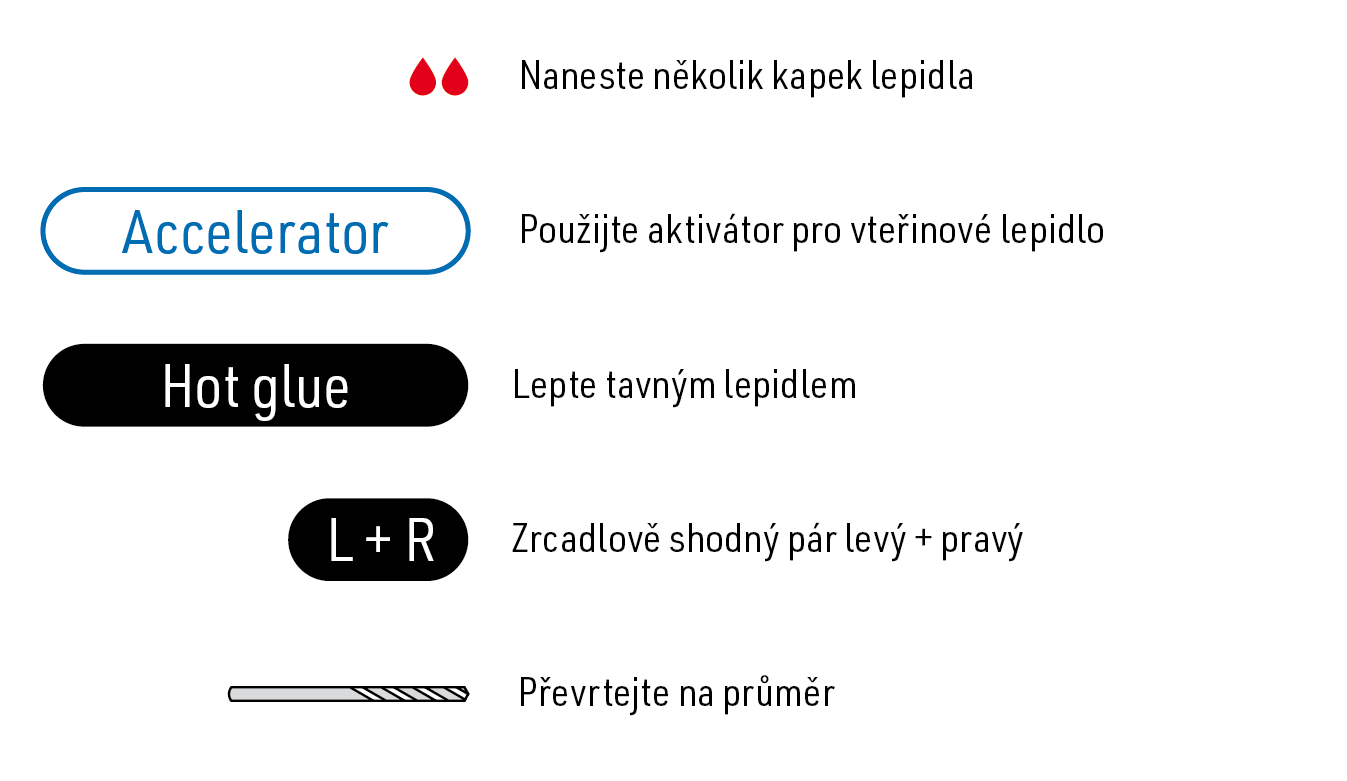

Značky v obrázkovém návodu

Postupujte podle obrázků v číselném pořadí. Popisky v původních výkresech znamenají:

Popisek ve výkresu	Význam
Medium CA	Středně husté kyanoakrylátové lepidlo
Thin CA	Řídké kyanoakrylátové lepidlo
No glue / Do not glue	V tomto kroku označený spoj nelepte
Carbon	Vložte uhlíkovou výztuhu
Červené kapky	Naneste několik kapek uvedeného lepidla
Accelerator	Použijte aktivátor CA lepidla
Hot glue	Použijte tavné lepidlo
TS / Top side	Horní strana
BS / Bottom side	Spodní strana
L + R	Zhotovte souměrnou levou a pravou sestavu
Symbol vrtáku a Ø	Vyvrtejte na uvedený průměr
Cut / Cut line	Řežte podél vyznačené čáry
Roughen / Sand to shape	Zdrsněte lepenou plochu nebo zabruste konec do vyobrazeného tvaru
Servo neutral	Před nastavením páky elektricky nastavte servo do neutrálu

Používejte rozměry uvedené na obrázcích. Obrázky na obrazovce nejsou šablony ve skutečné velikosti. Před definitivním zalepením koncovek zkontrolujte délky sestavených táhel.

Výztuhy křídla, ocasní plochy a trupu

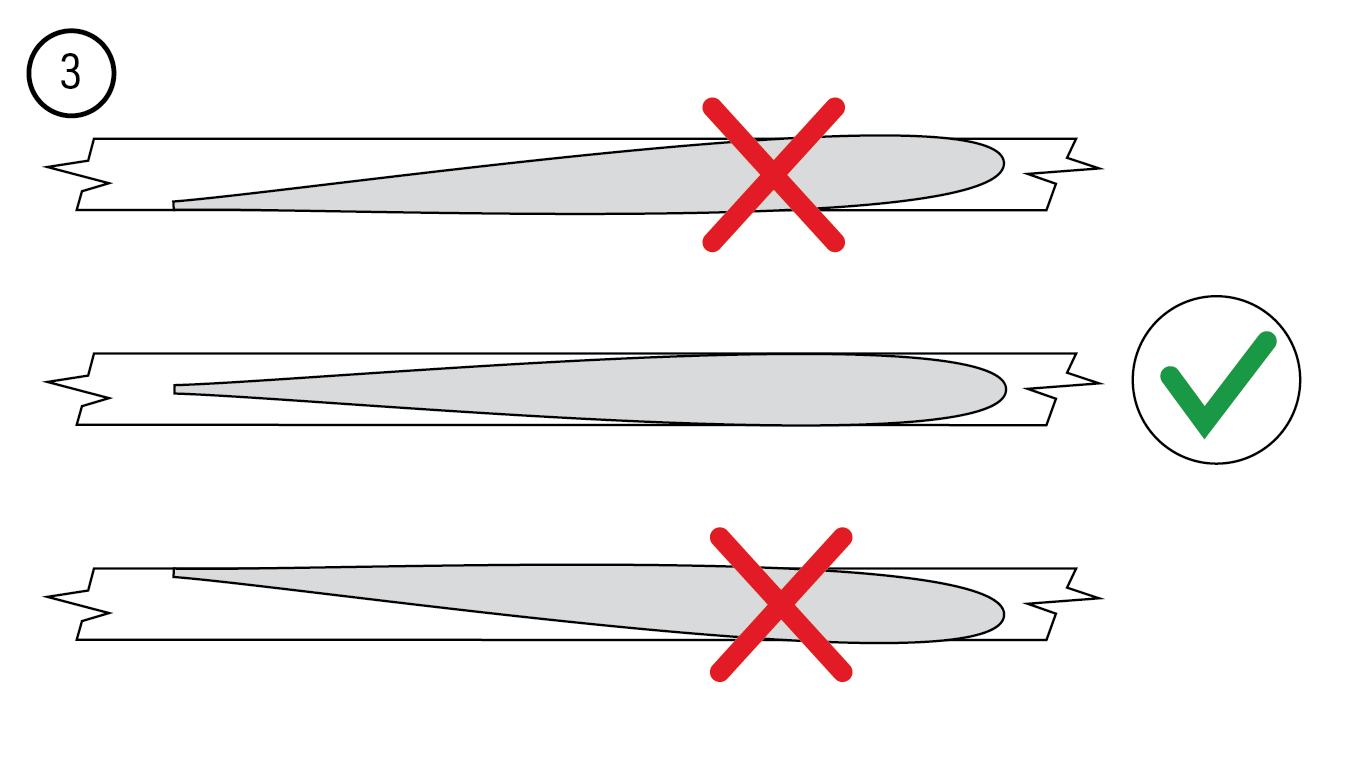

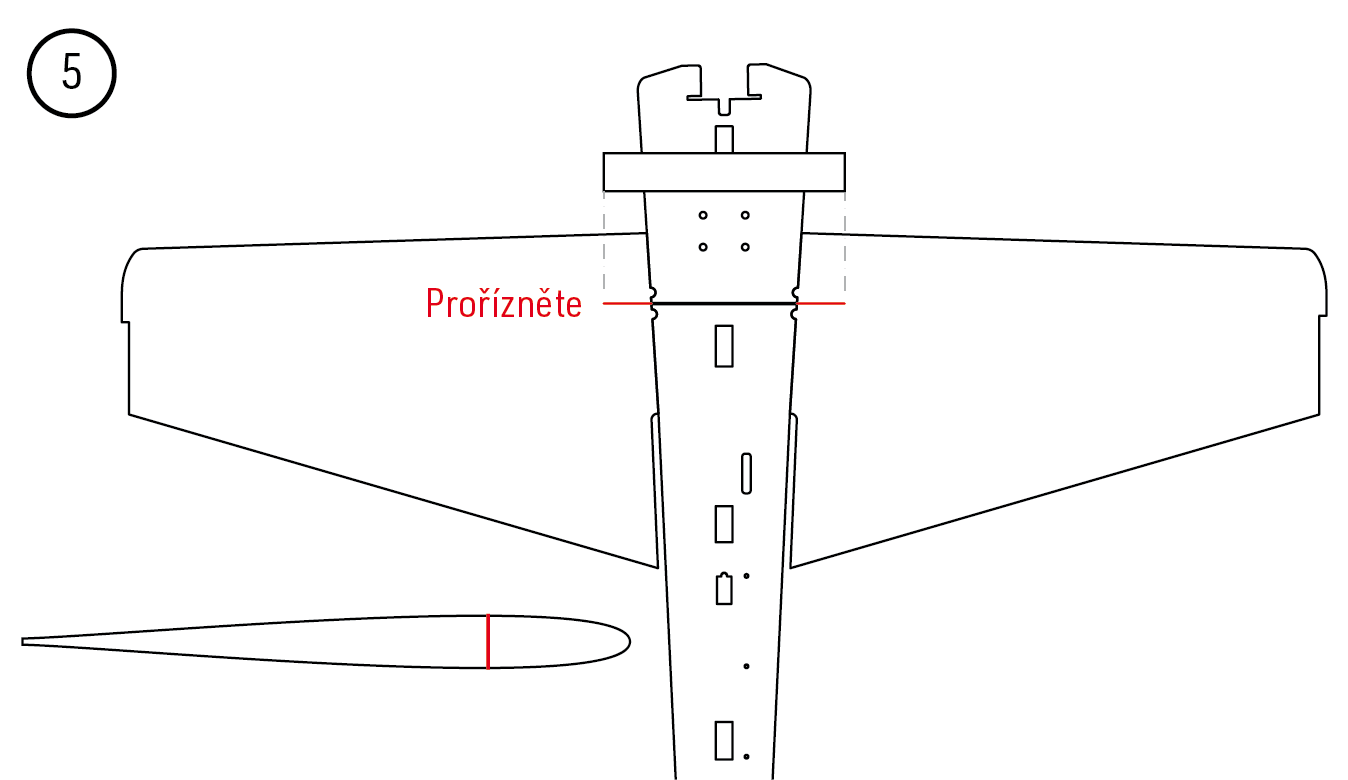

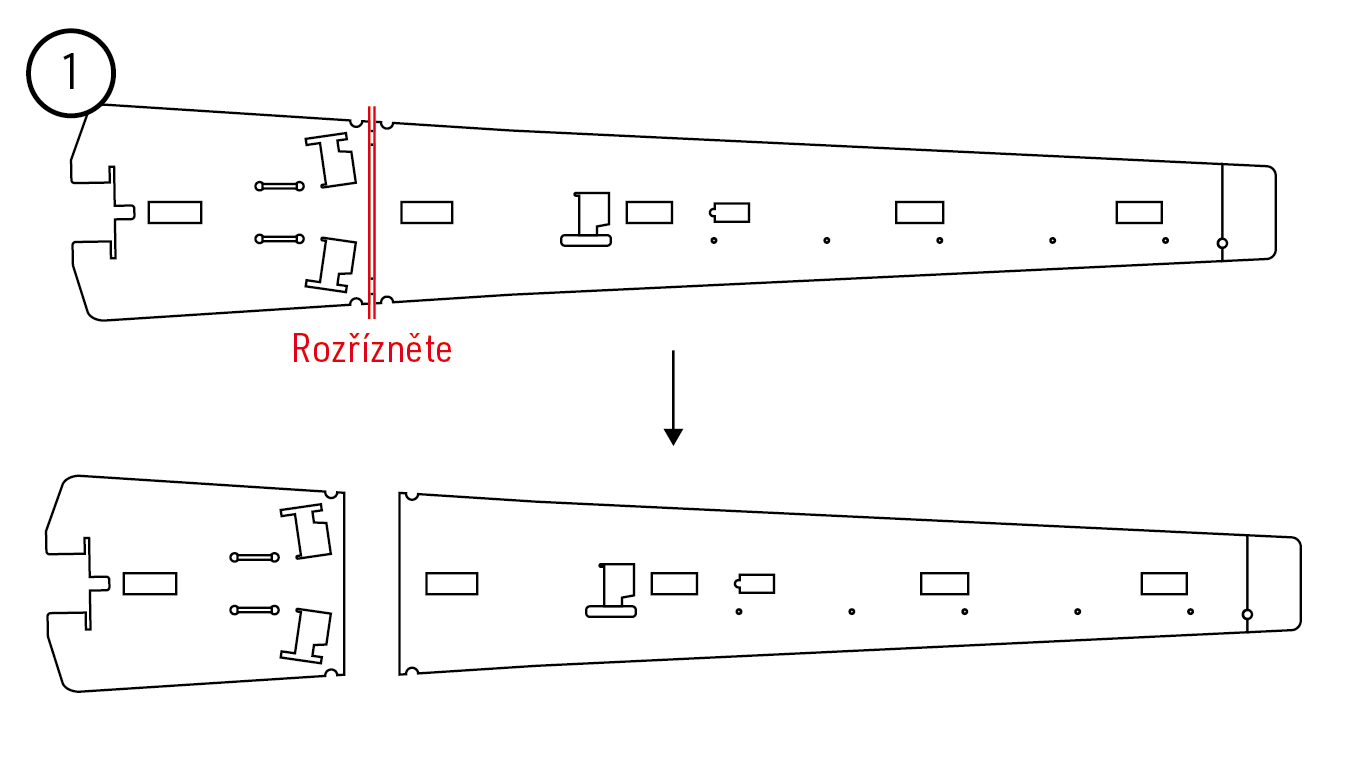

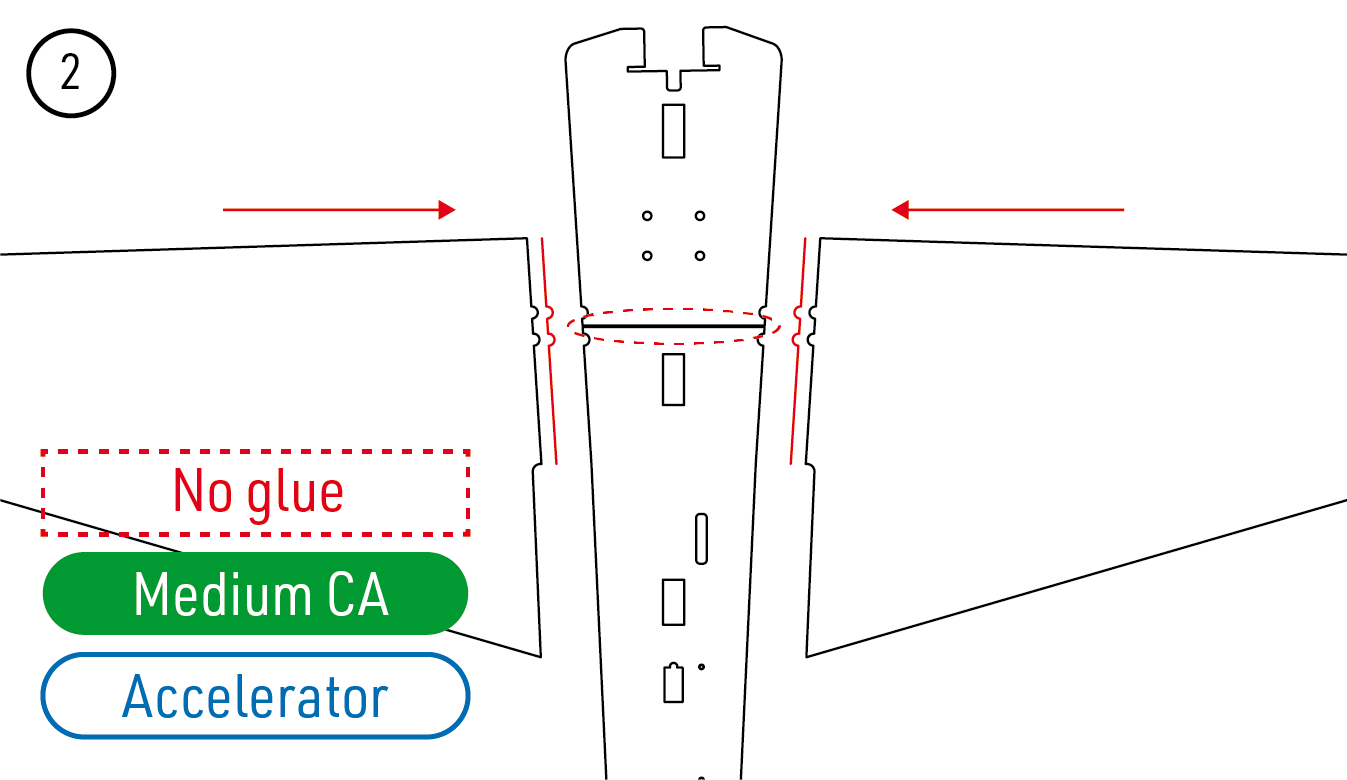

1. Rozřízněte vodorovnou část trupu podél vyznačené čáry. Poloviny křídla přilepte středním vteřinovým lepidlem a vyrovnejte jejich profily. Vyznačený příčný spoj ponechte nezalepený pro překližkovou spojku křídla. (Obr. 1) (Obr. 2) (Obr. 3)

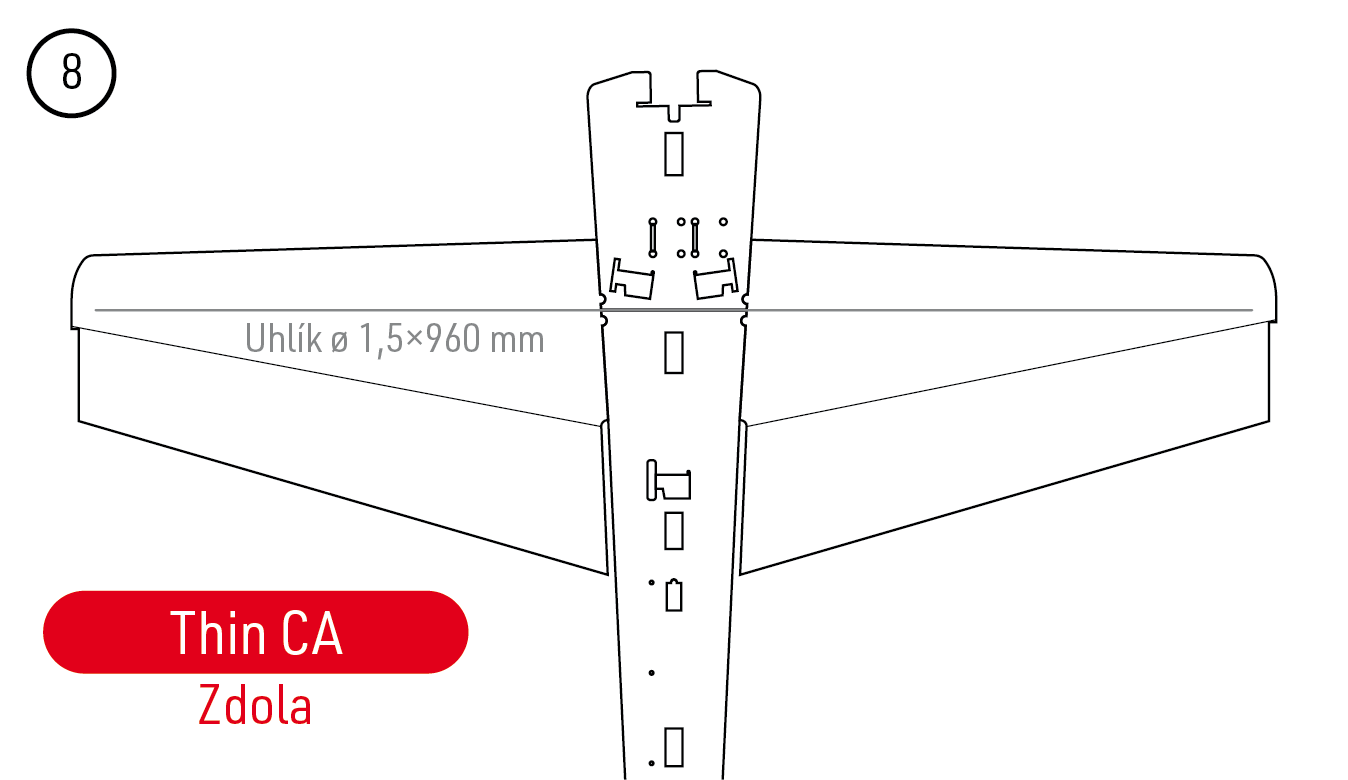

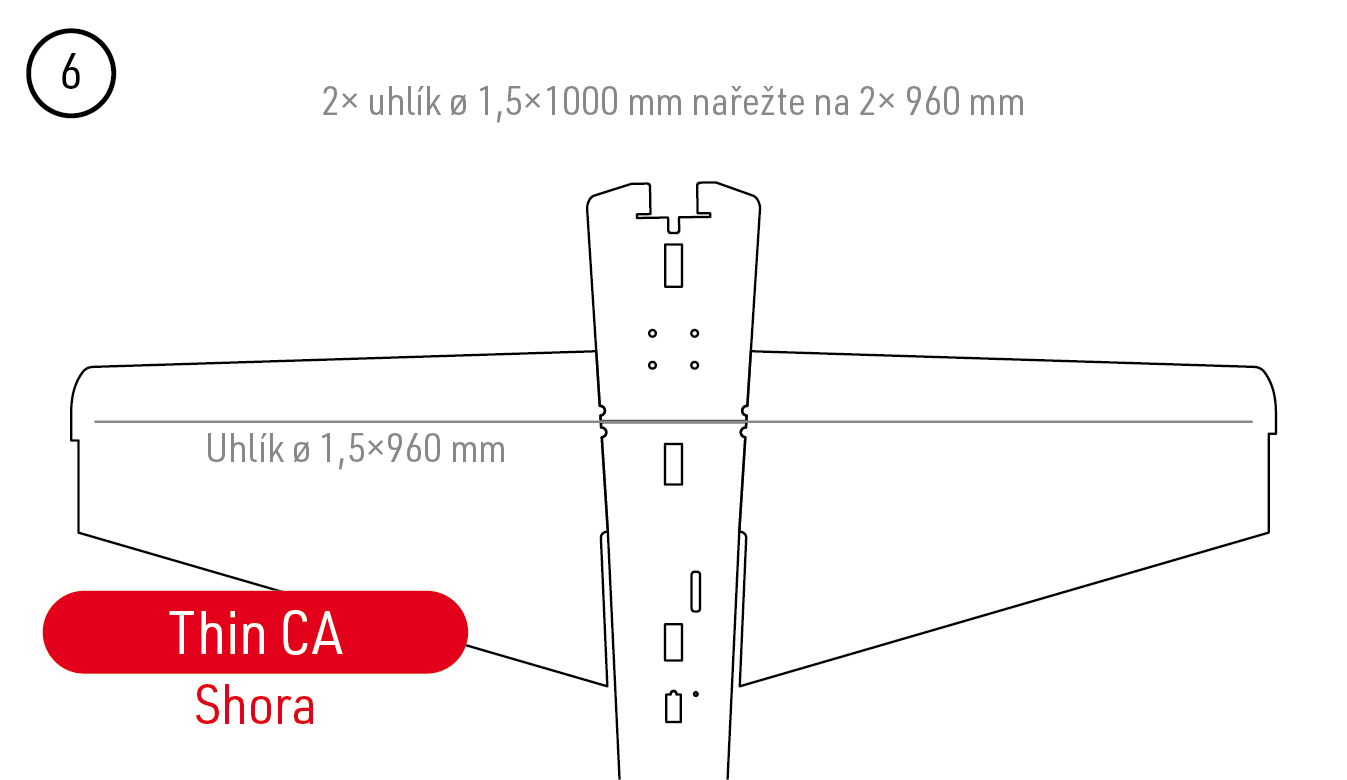

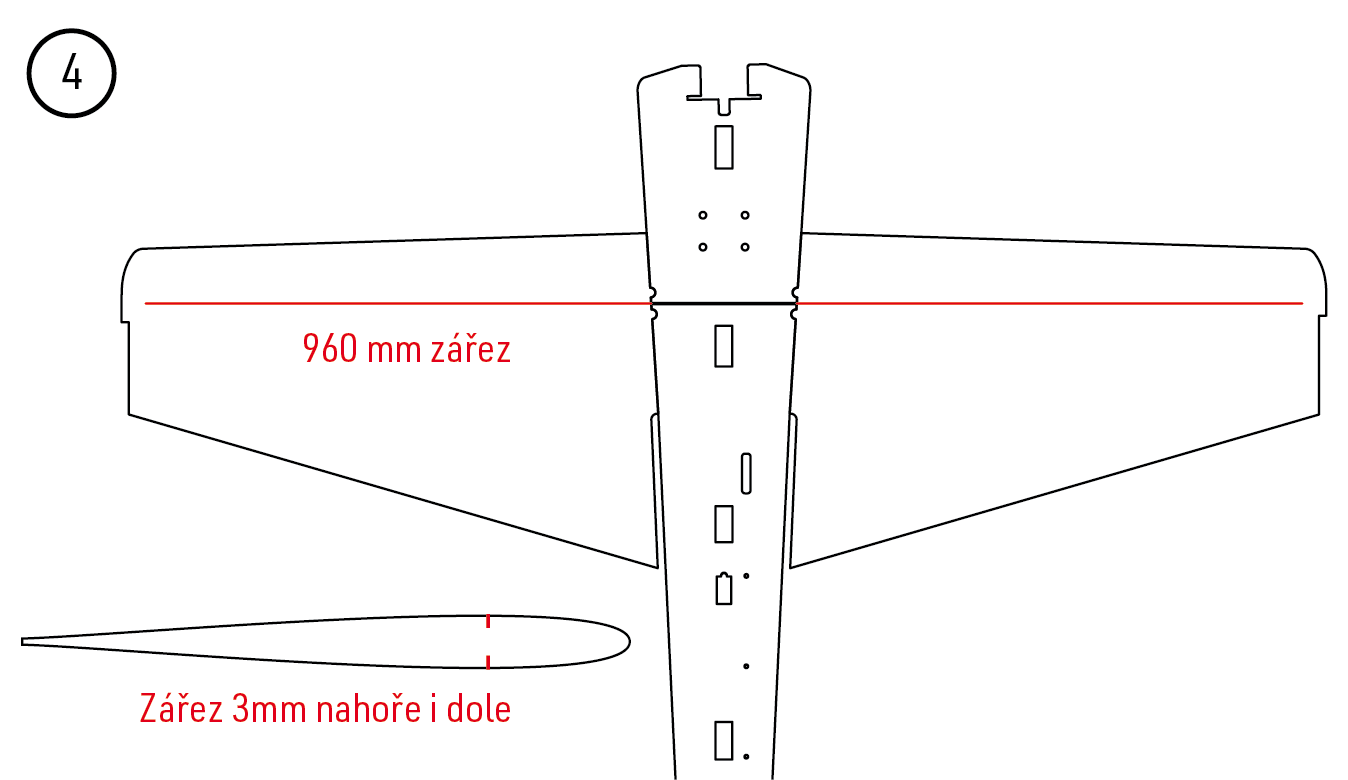

2. Na horní i spodní straně křídla vyřízněte drážky nosníků dlouhé 960 mm a hluboké 3 mm. Střední část prořízněte pro překližkovou spojku. Obě uhlíkové tyče Ø1,5×1000 mm zkraťte na 960 mm a na každou stranu jednu vlepte řídkým vteřinovým lepidlem. Překližkovou spojku vlepte do středové drážky řídkým vteřinovým lepidlem. (Obr. 4) (Obr. 5) (Obr. 6) (Obr. 7) (Obr. 8)

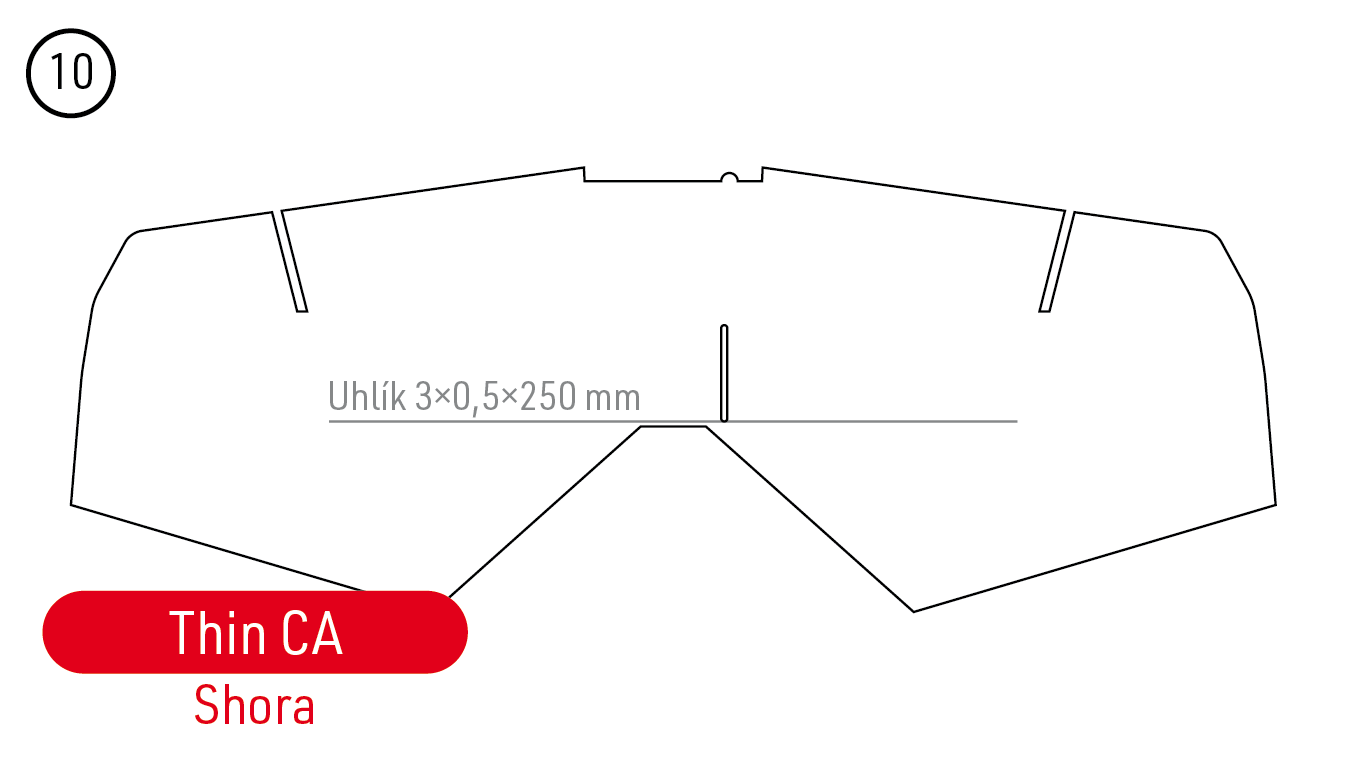

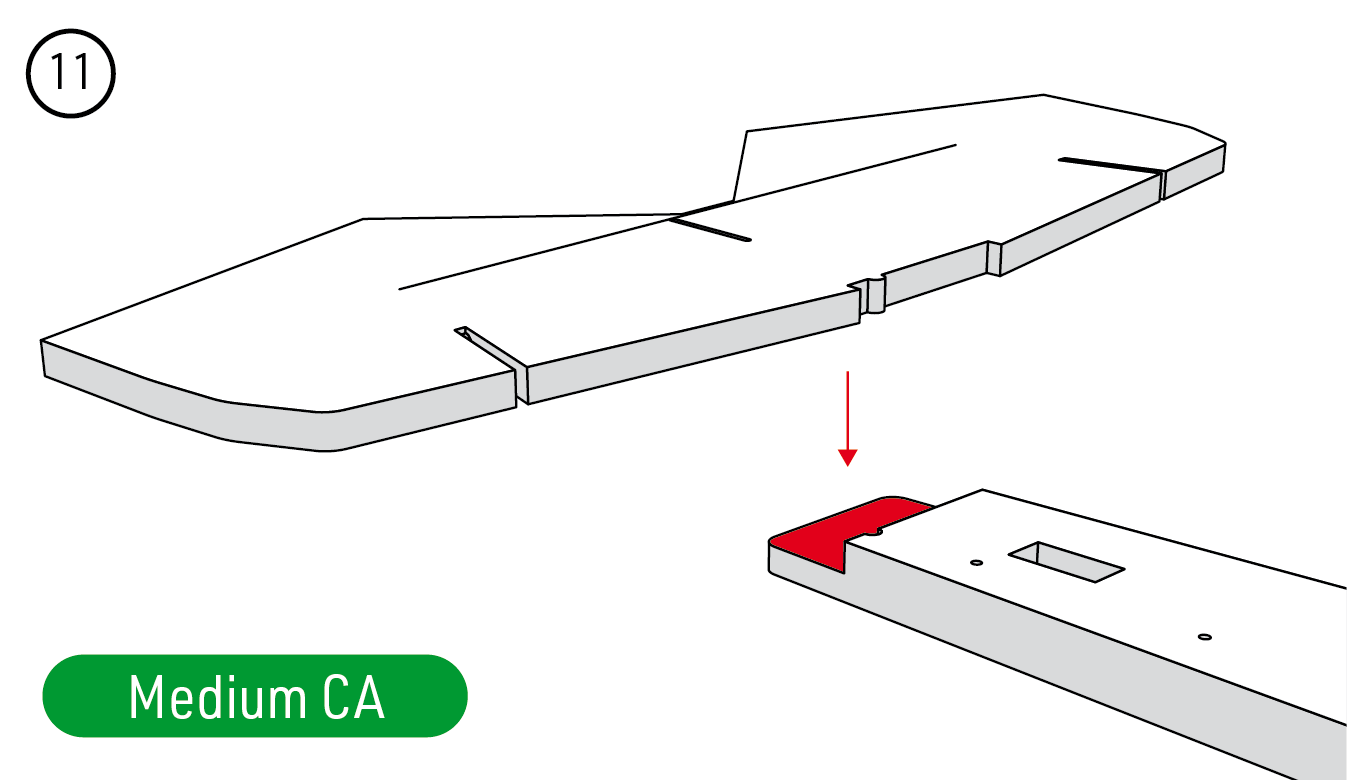

3. Vodorovnou ocasní plochu vyztužte řídkým vteřinovým lepidlem: zespodu vlepte pásnici 3×1×250 mm a dvě šikmé pásnice 3×0,5×125 mm uříznuté z jedné 250mm pásnice; zbývající pásnici 3×0,5×250 mm vlepte napříč shora. Ocasní plochu přilepte k vodorovné části trupu středním vteřinovým lepidlem, vyrovnejte ji a zachovejte volný pohyb výškovky. (Obr. 9) (Obr. 10) (Obr. 11)

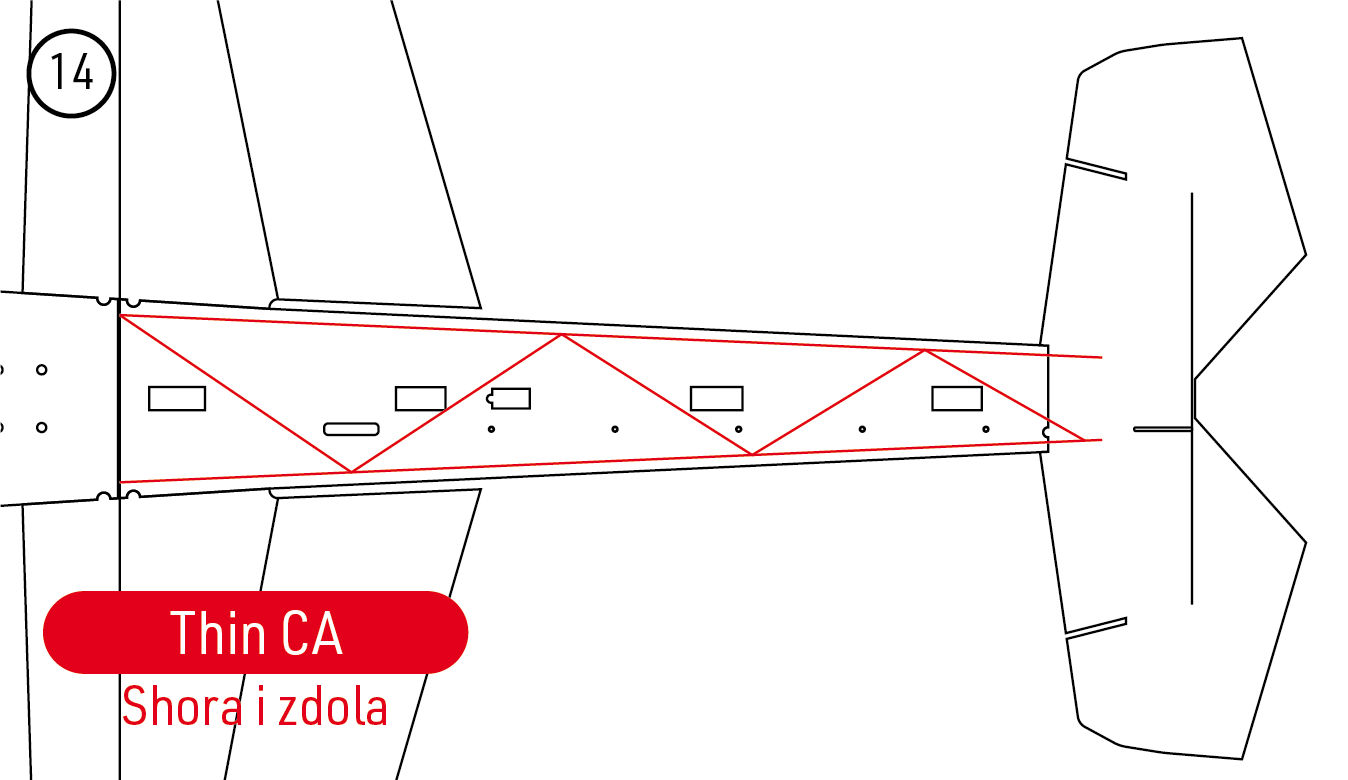

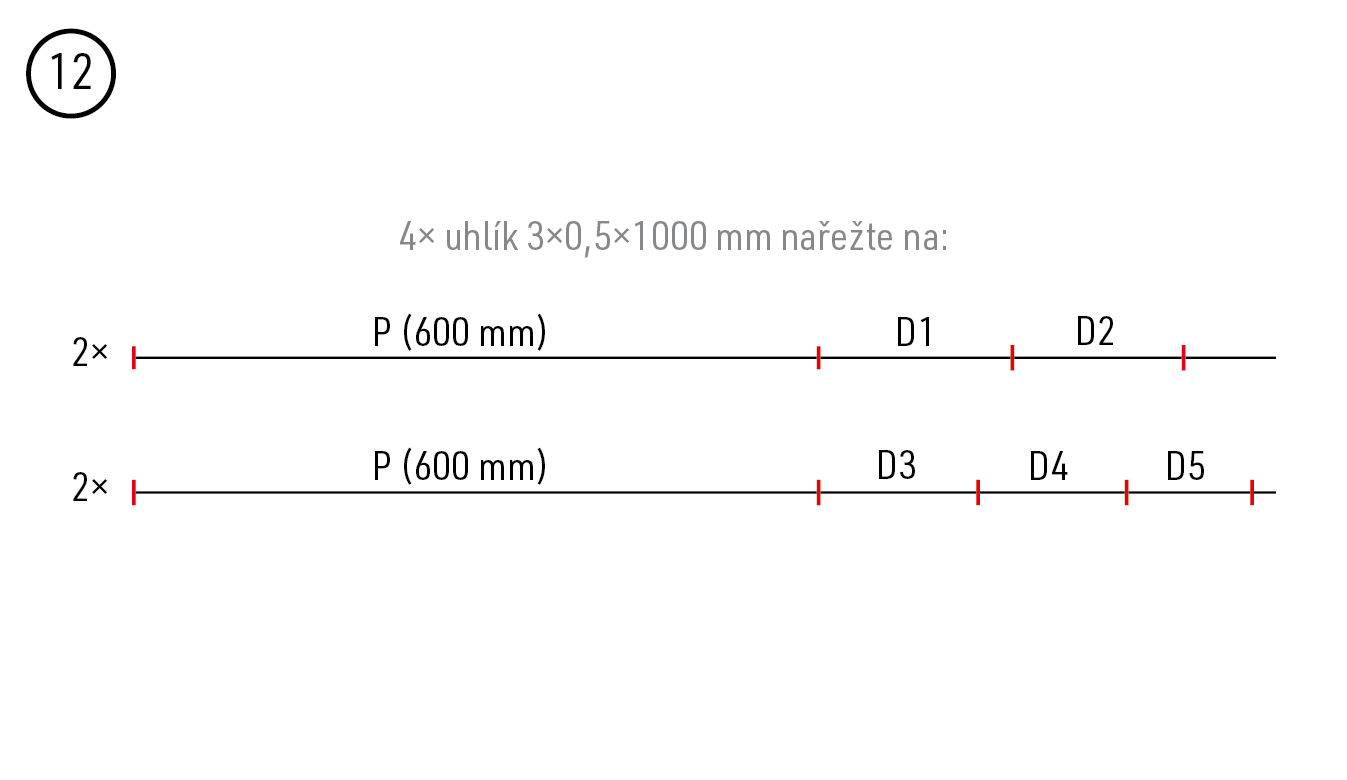

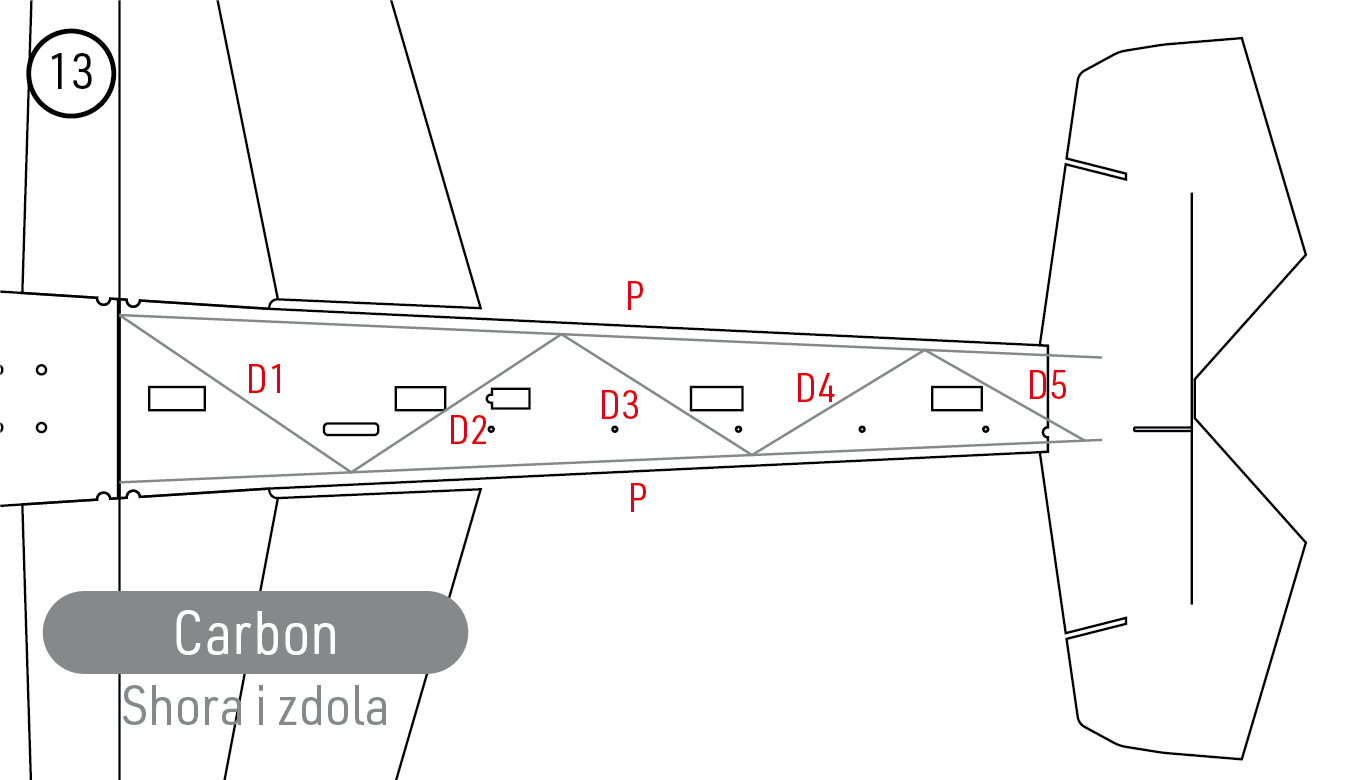

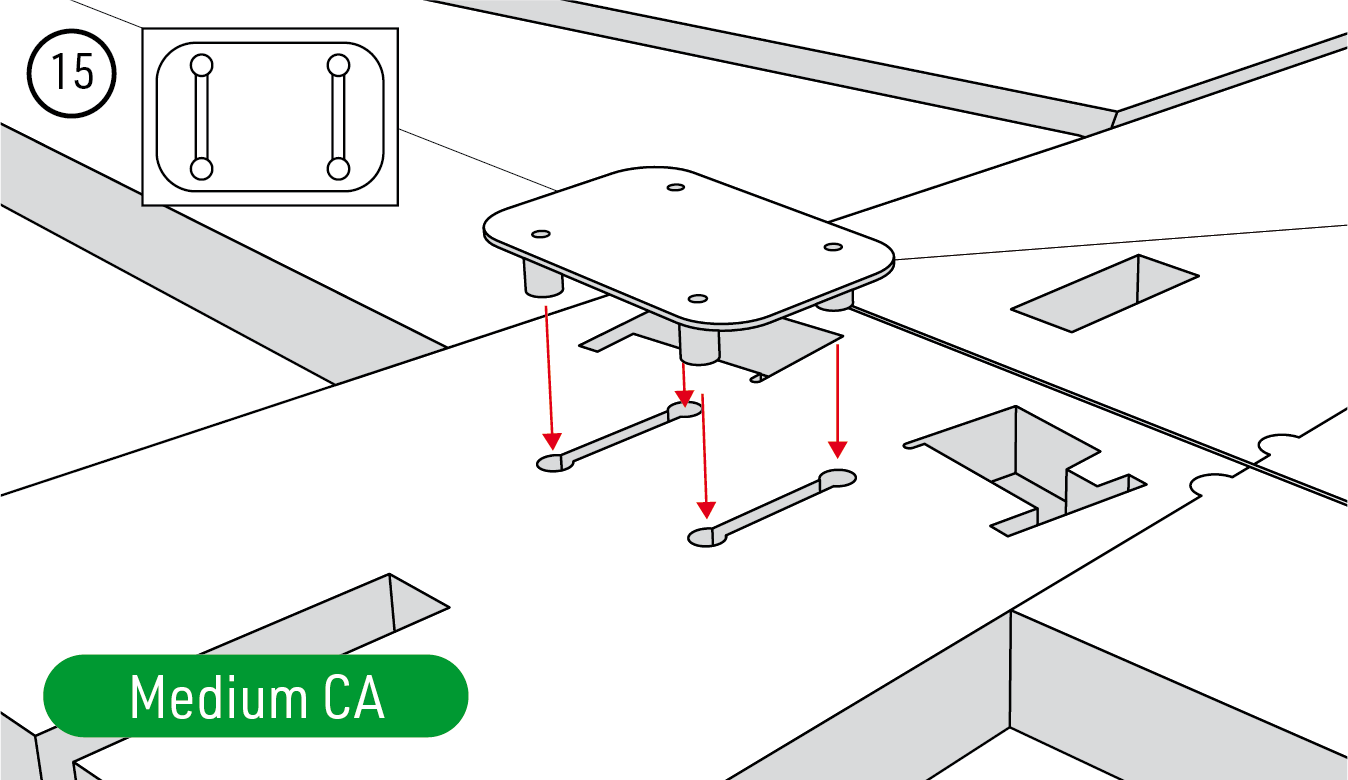

4. Čtyři trupové pásnice 3×0,5×1000 mm nařežte podle schématu. Z každé získáte 600mm podélnou pásnici P; zbývající části použijte pro diagonály D1–D5. Shodné výztuhy vlepte shora i zdola řídkým vteřinovým lepidlem. Podvozkovou desku vlepte zespodu středním vteřinovým lepidlem. (Obr. 12) (Obr. 13) (Obr. 14) (Obr. 15)

Serva a táhla křidélek

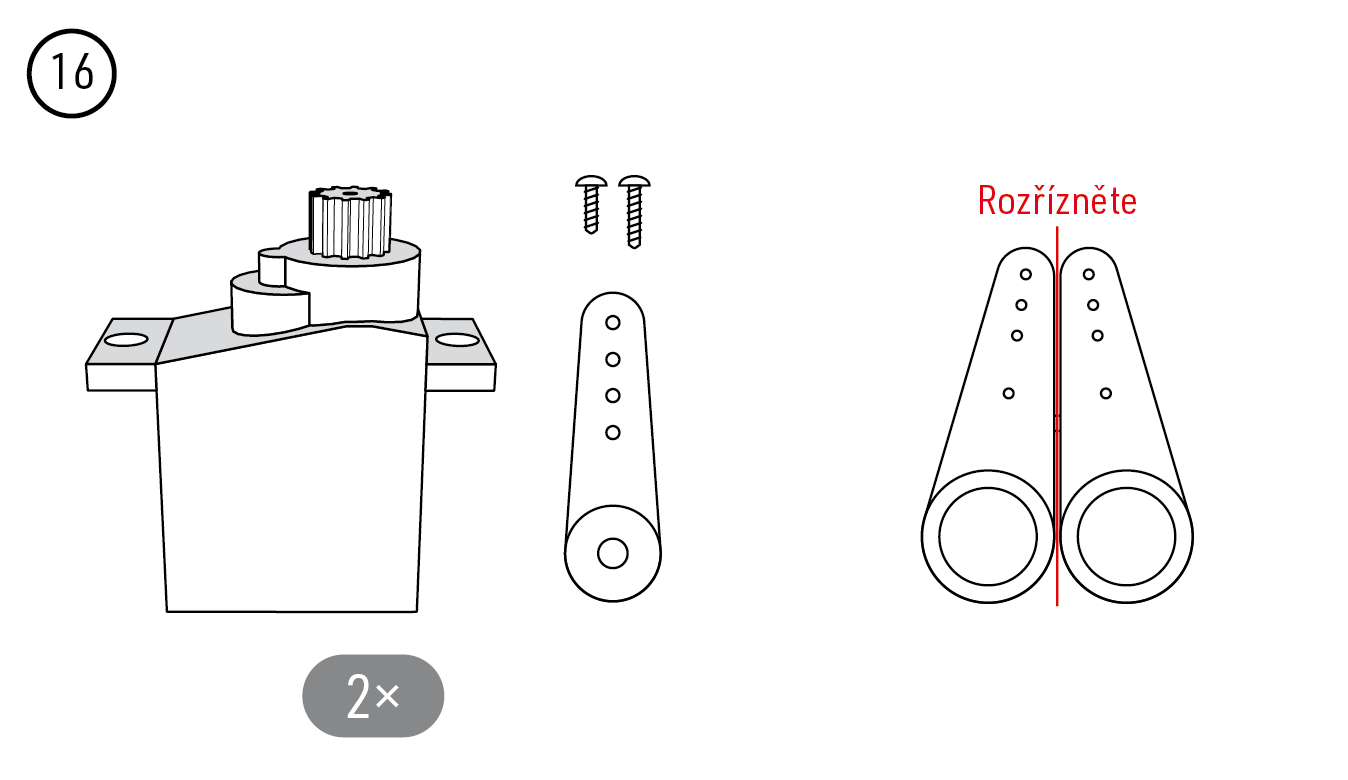

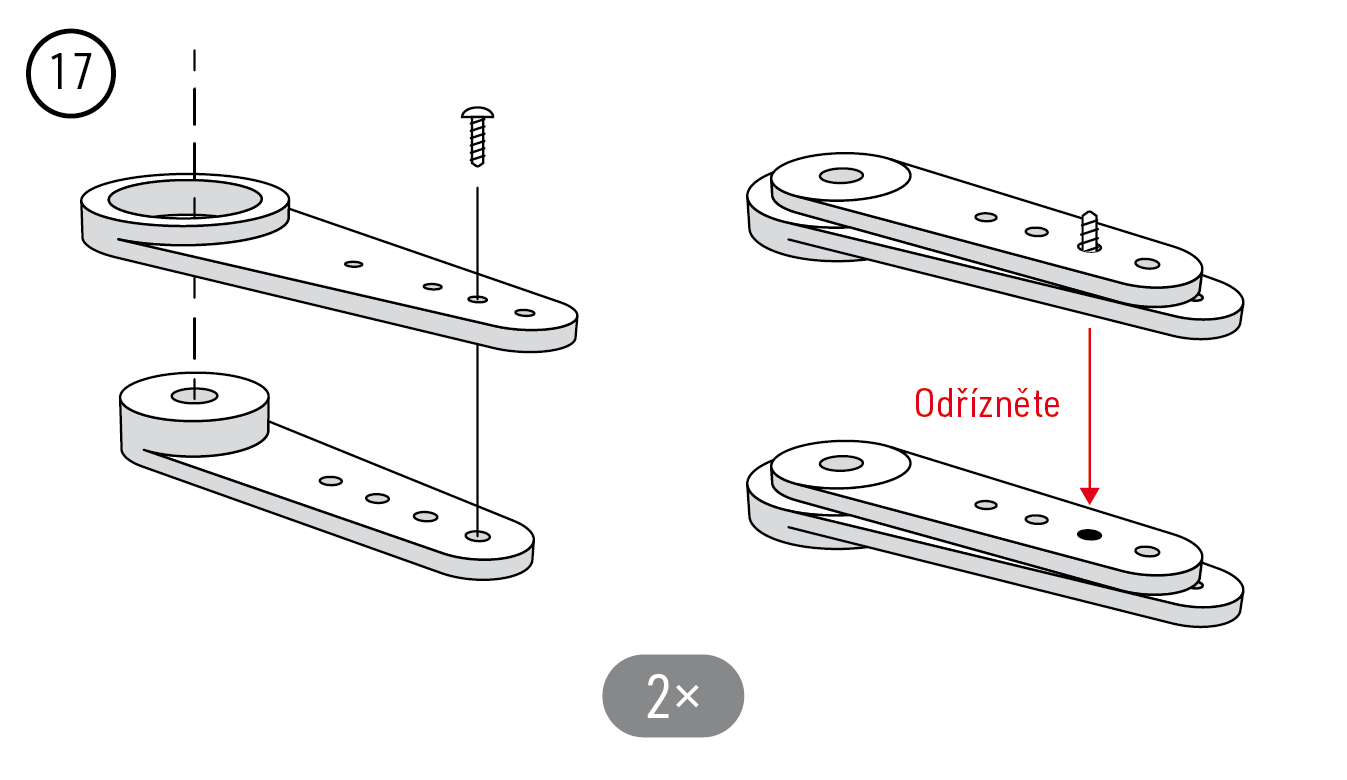

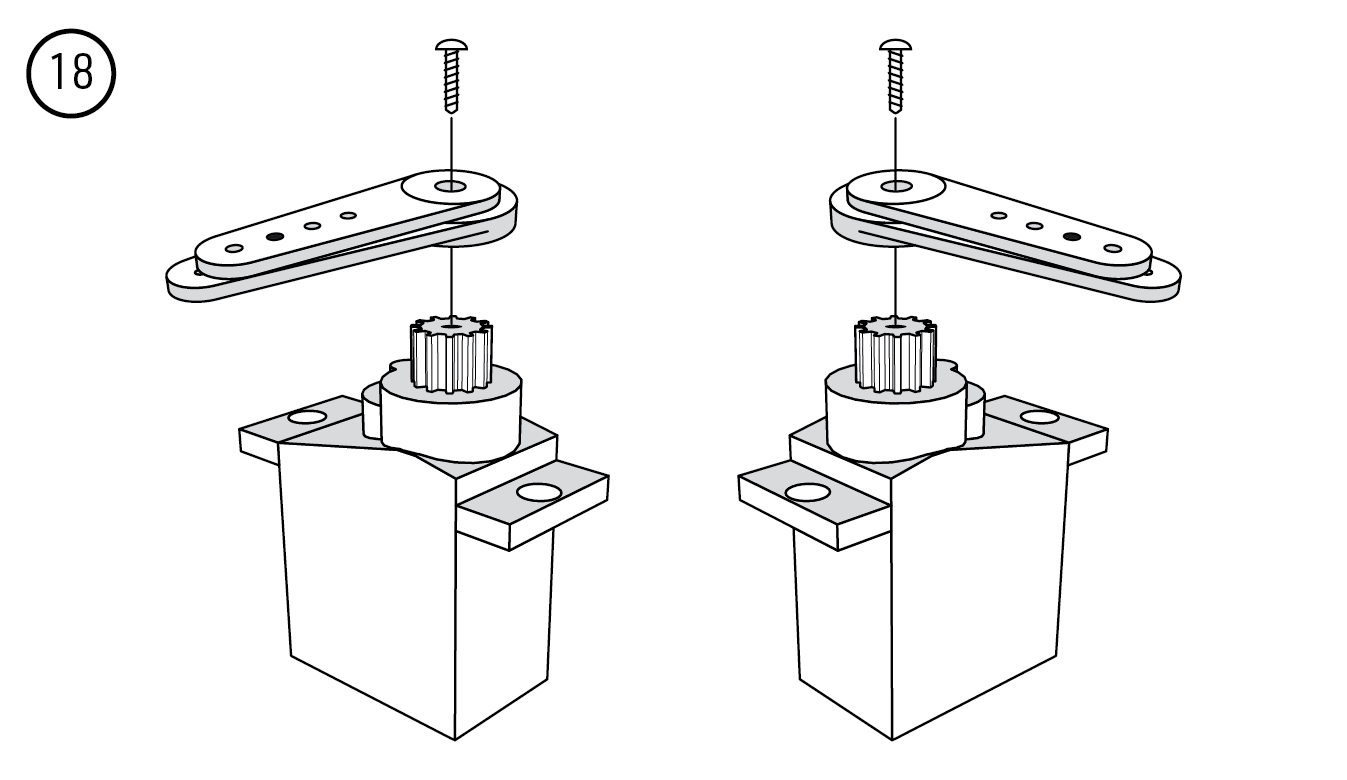

1. Před nasazením pák nastavte všechna serva elektricky do neutrálu. Oddělte nástavce pák křidélek, přišroubujte je k původním pákám a přečnívající konce šroubů zkraťte do roviny. Zhotovte zrcadlově souměrné levé a pravé sestavy a páky zajistěte na servech. (Obr. 16) (Obr. 17) (Obr. 18)

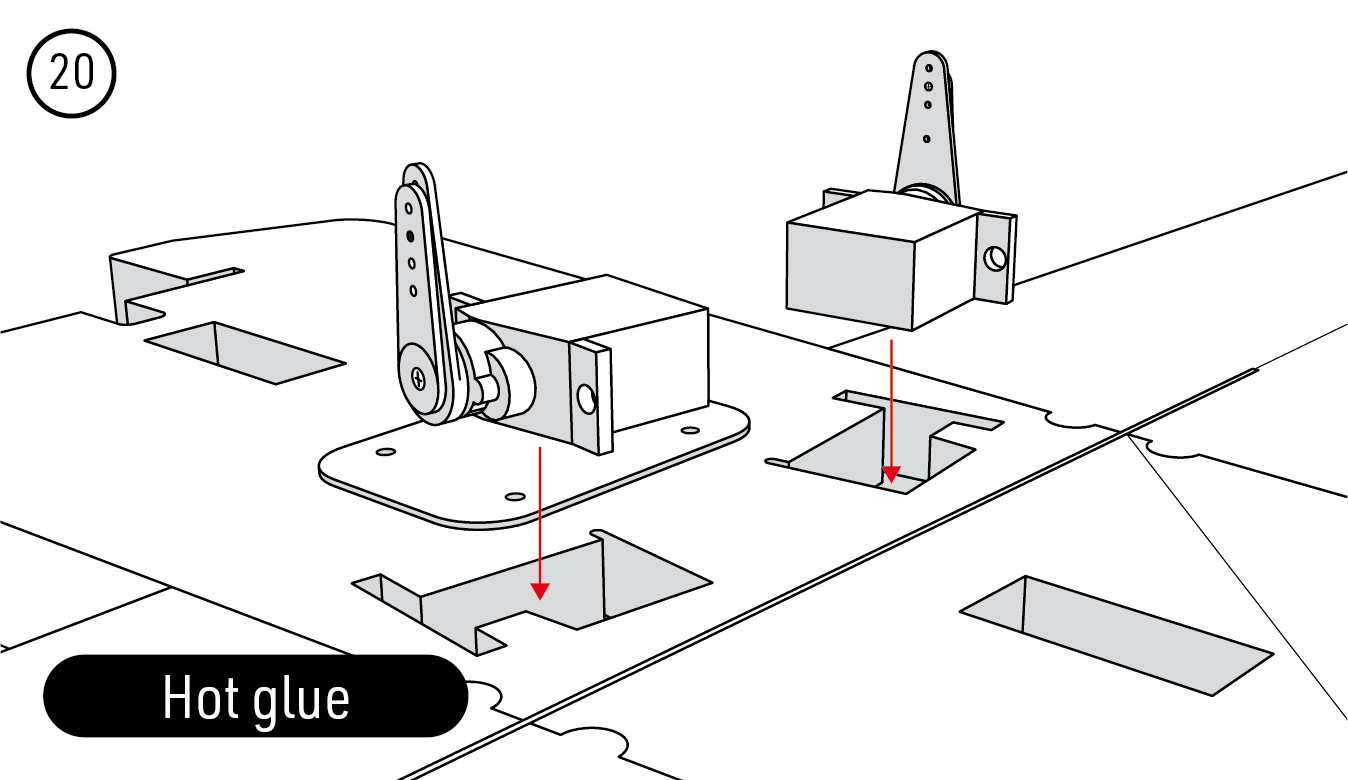

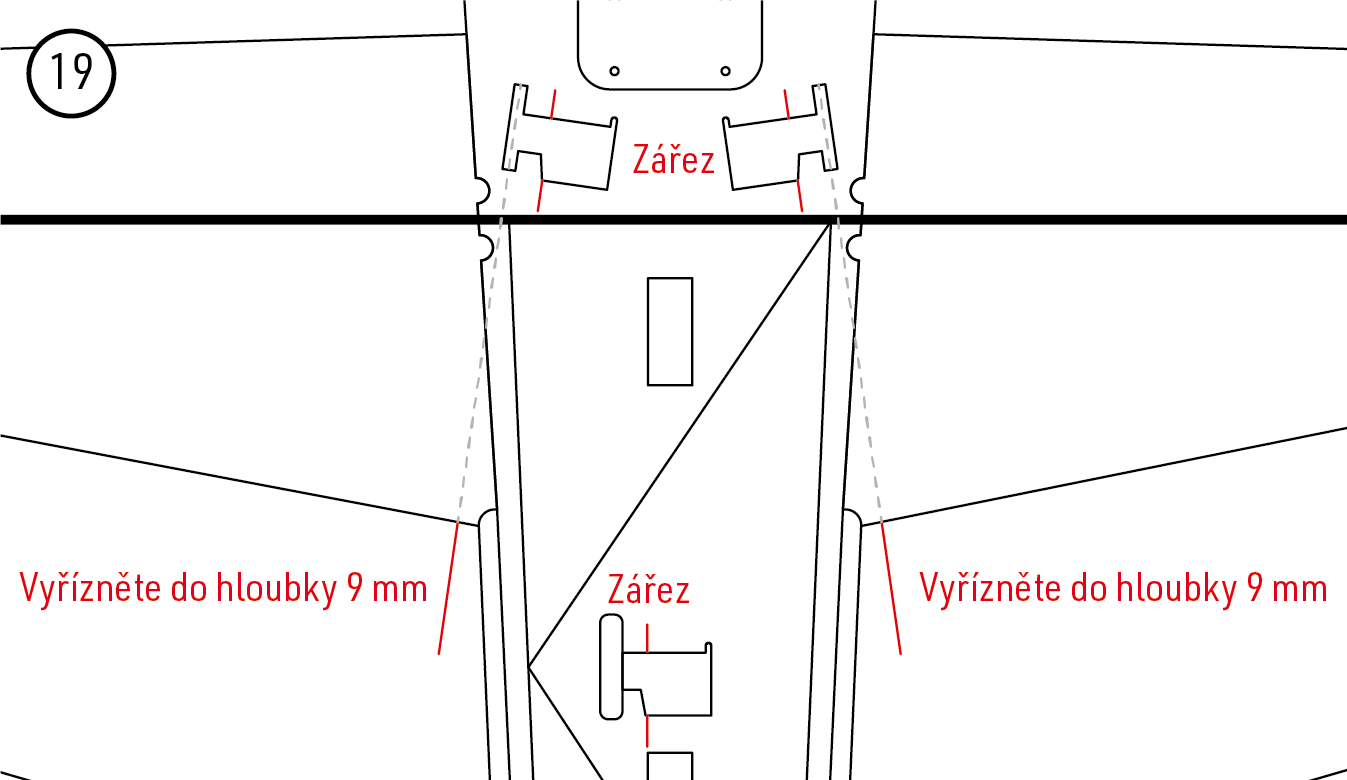

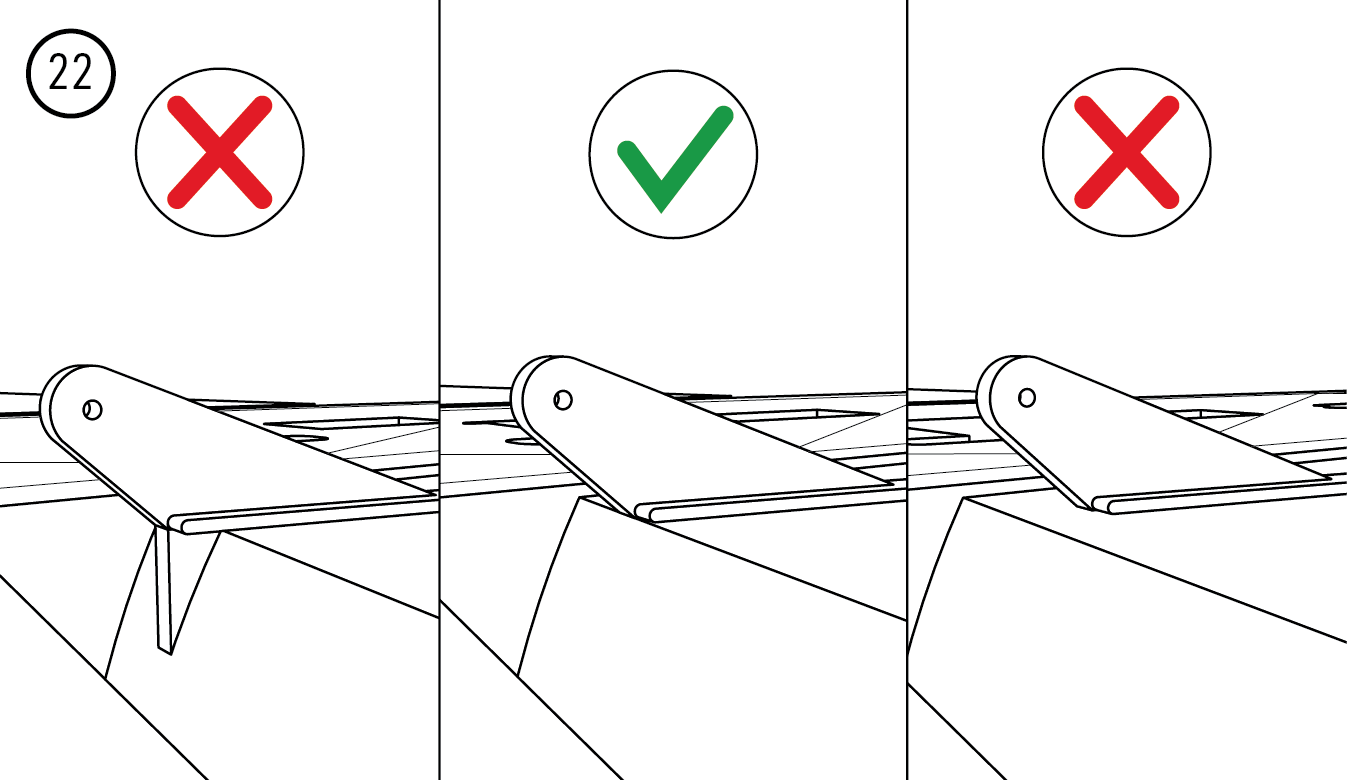

2. Upravte výřezy pro serva podle obrázku a vyznačené průchozí drážky vyřízněte do hloubky 9 mm. Serva křidélek upevněte tavným lepidlem. Oddělte páky a, b a c; páky b a c uschovejte pro ocasní plochy. Páky a vlepte do křidélek středním vteřinovým lepidlem tak, aby jejich příruby celou plochou dosedly na pěnu. (Obr. 19) (Obr. 20) (Obr. 21) (Obr. 22)

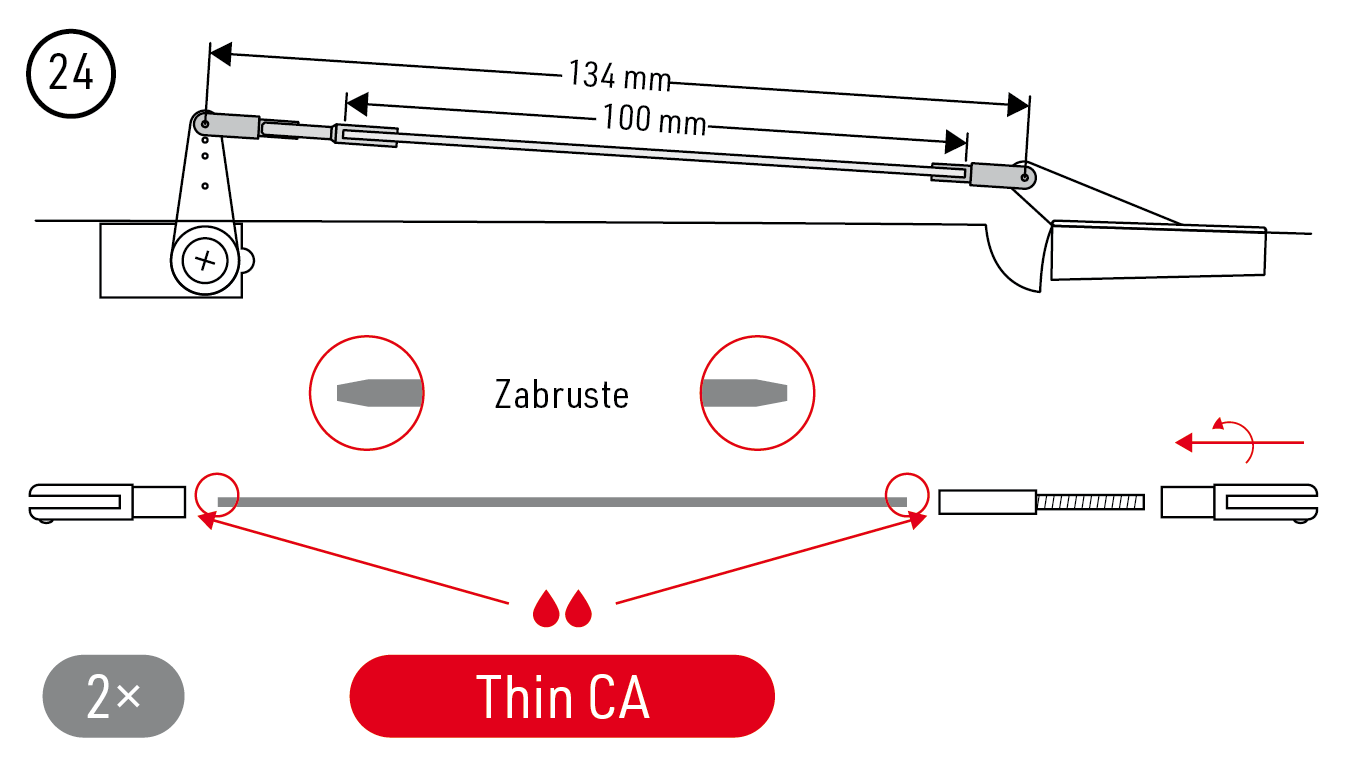

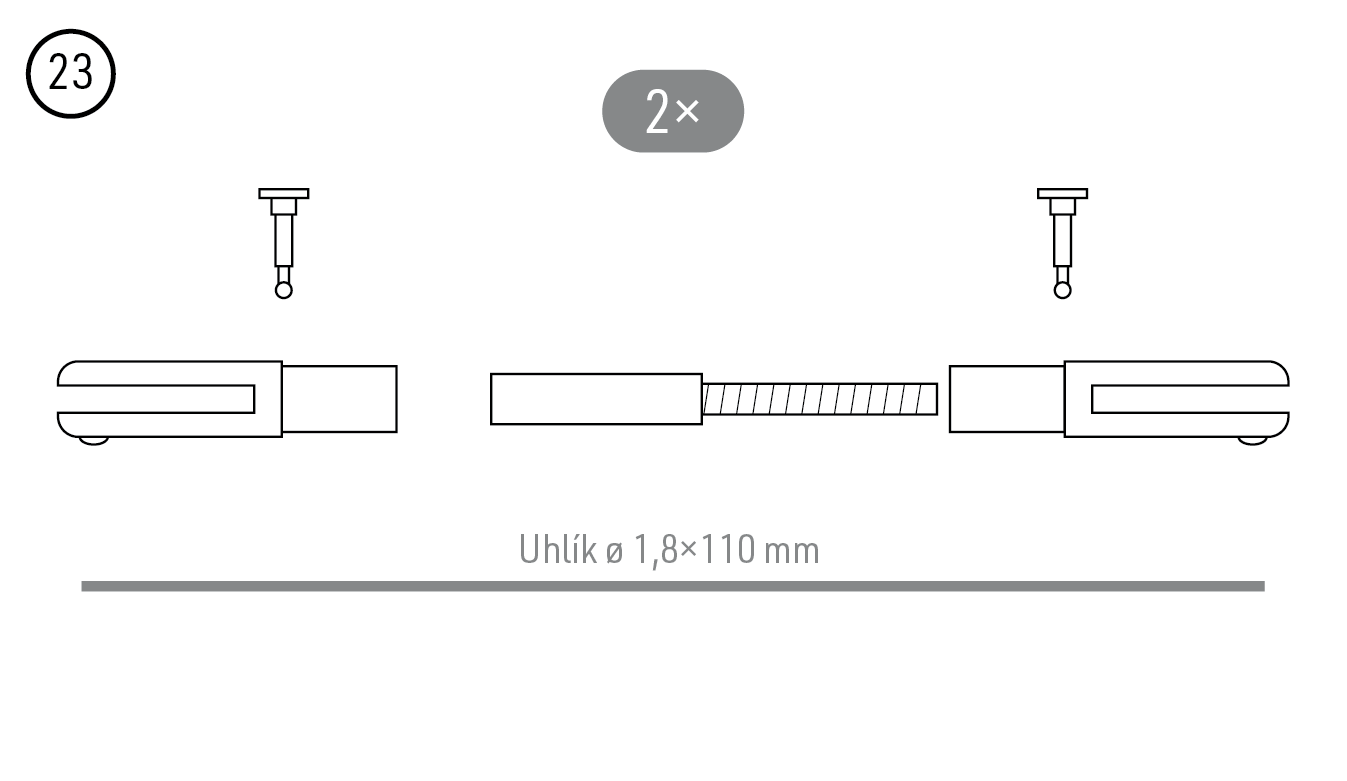

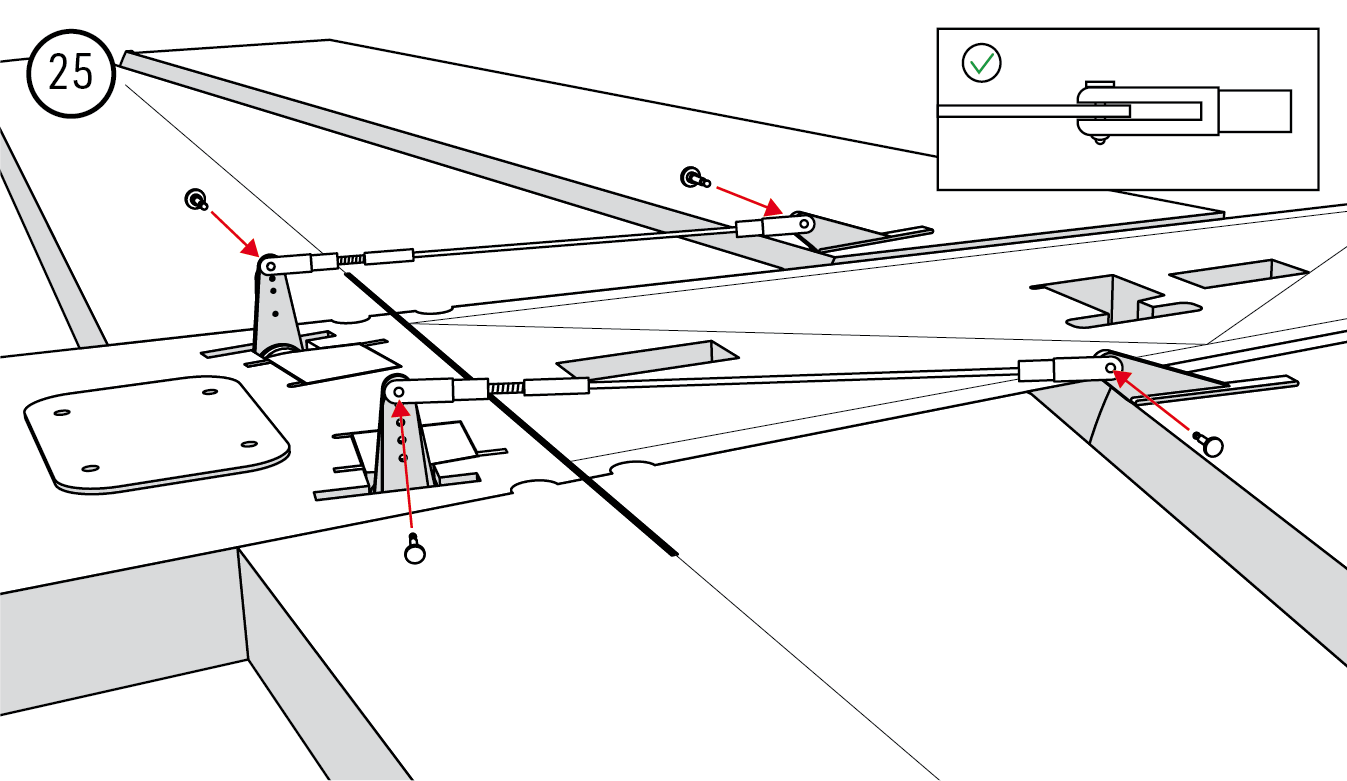

3. Zabruste konce obou uhlíkových táhel křidélek Ø1,8×110 mm. Pevnou vidličku a závitovou koncovku přilepte řídkým vteřinovým lepidlem; šroubovací vidličku ponechte nastavitelnou. Každé táhlo nastavte na 134 mm mezi středy čepů a 100 mm mezi vyznačenými čely koncovek. Jde o rozměry sestaveného táhla, nikoli délky pro řezání tyčí. Se servy a křidélky v neutrálu táhla připojte a zajistěte čepy. (Obr. 23) (Obr. 24) (Obr. 25)

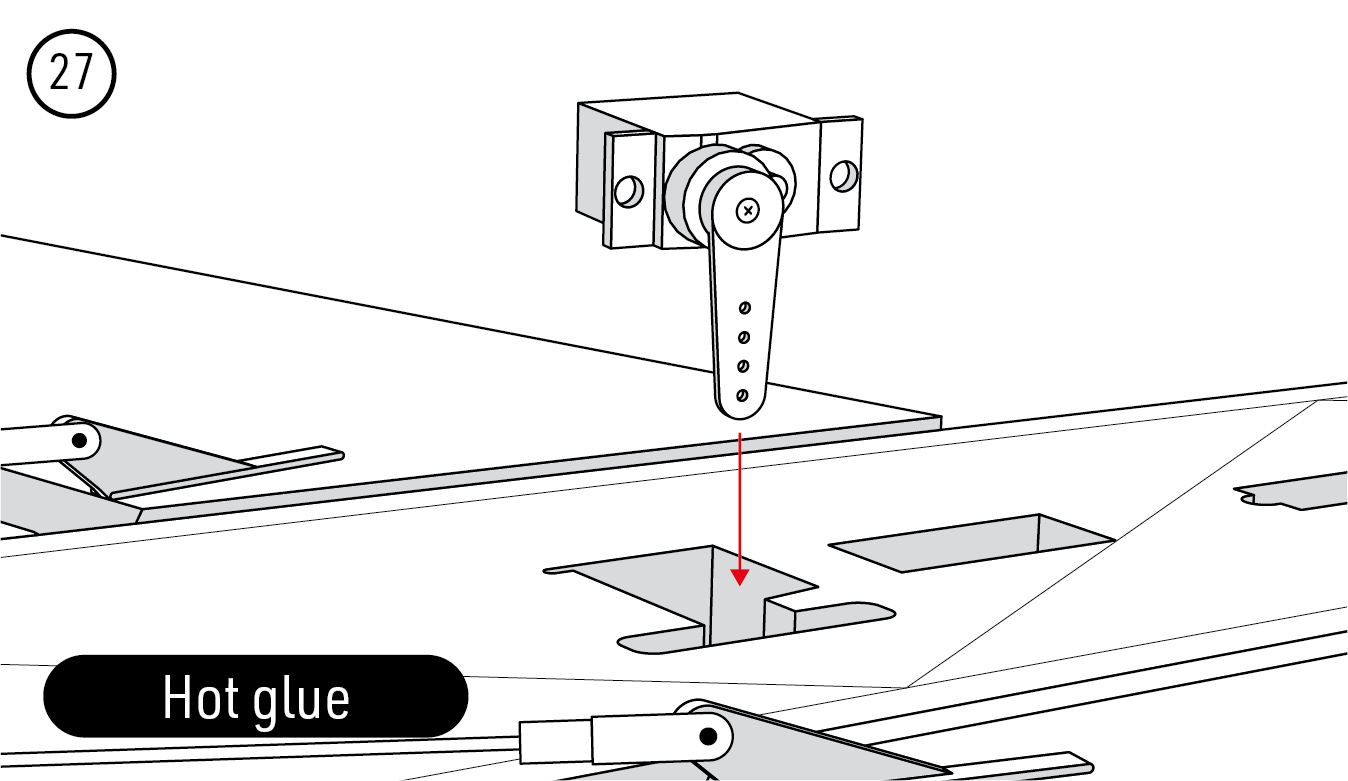

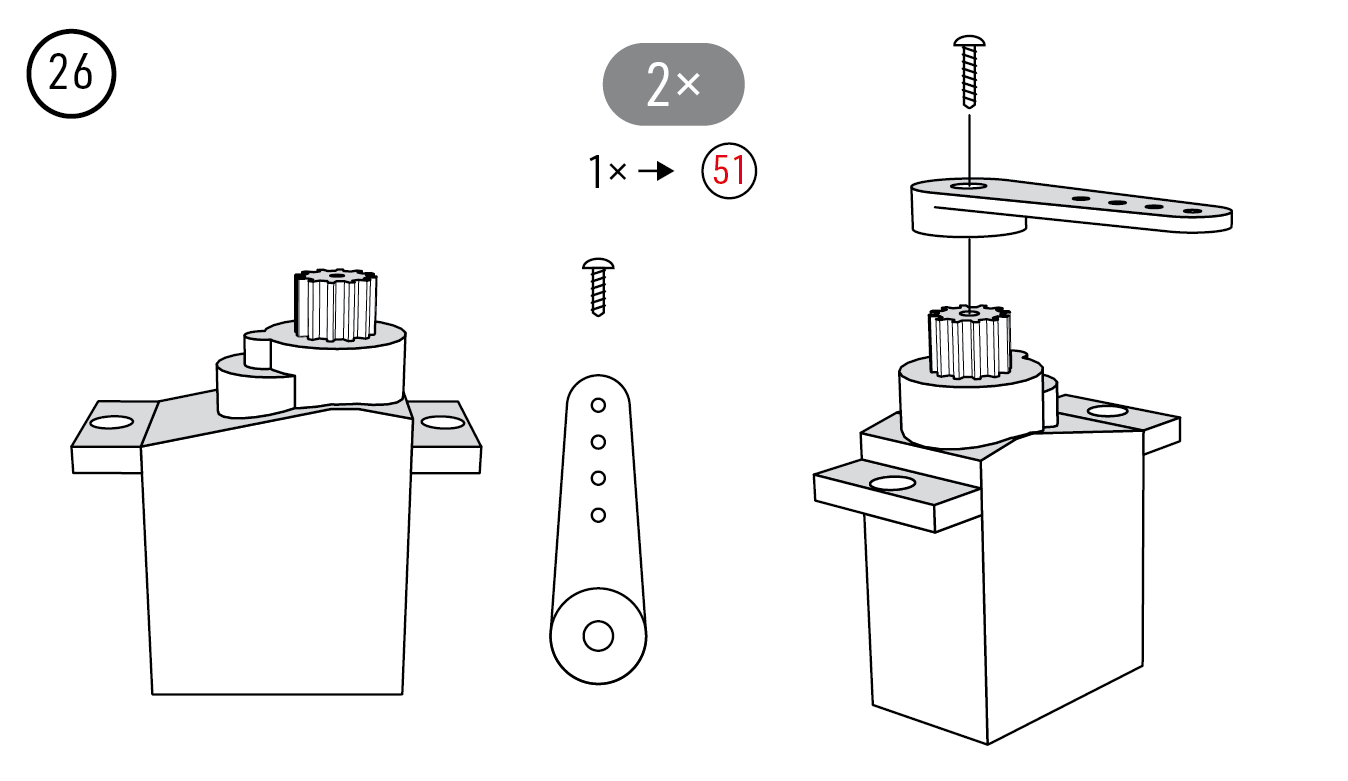

4. Připravte páky serv výškovky a směrovky. Servo výškovky upevněte tavným lepidlem do výřezu ve vodorovné části trupu s pákou směřující dolů podle obrázku. Servo směrovky odložte pro pozdější instalaci. (Obr. 26) (Obr. 27)

Spodní část trupu a podvozek

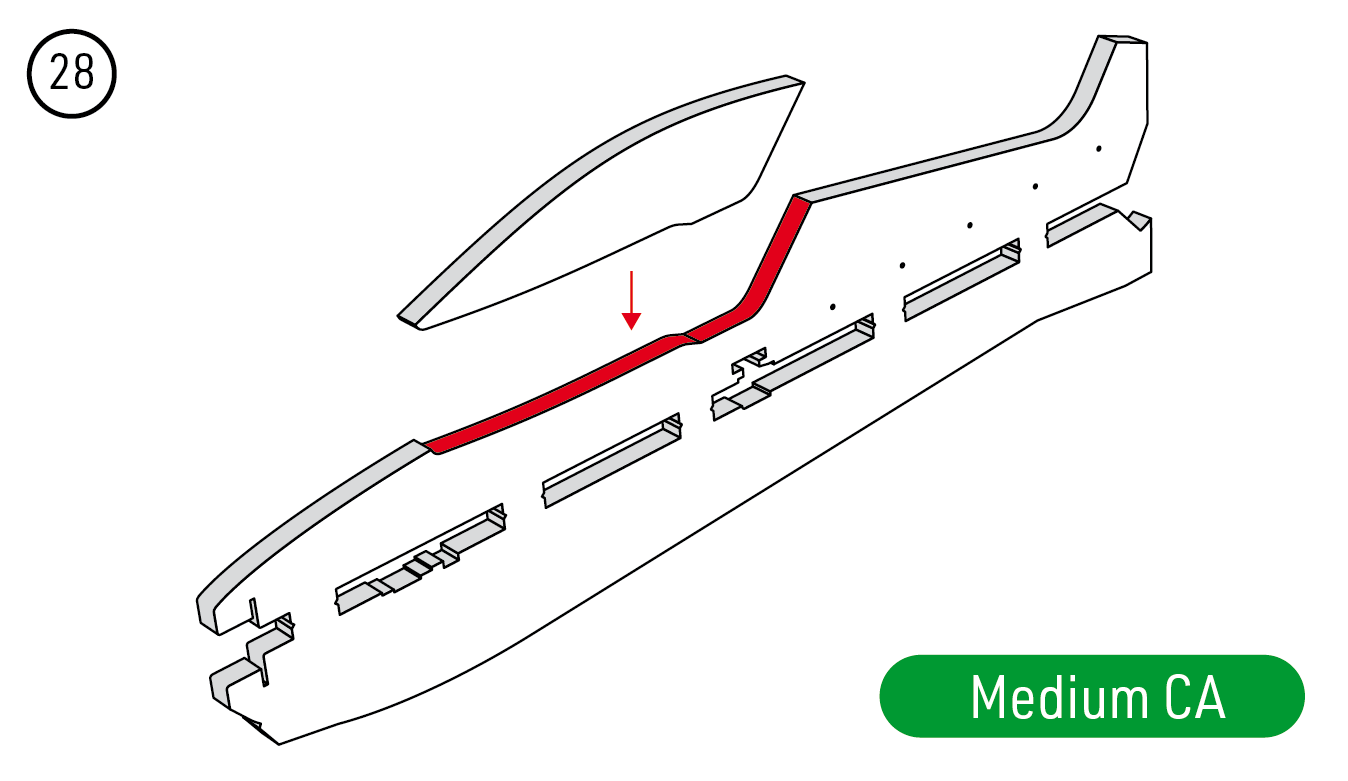

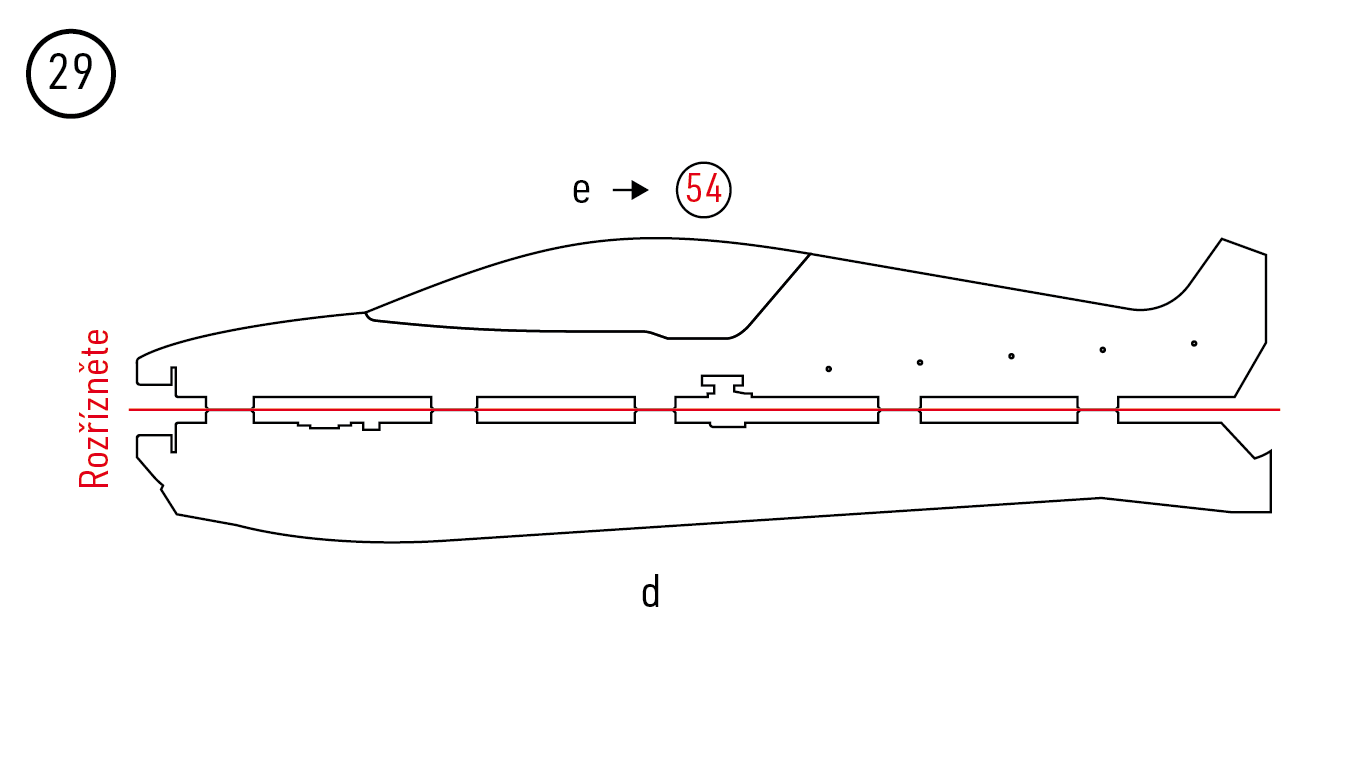

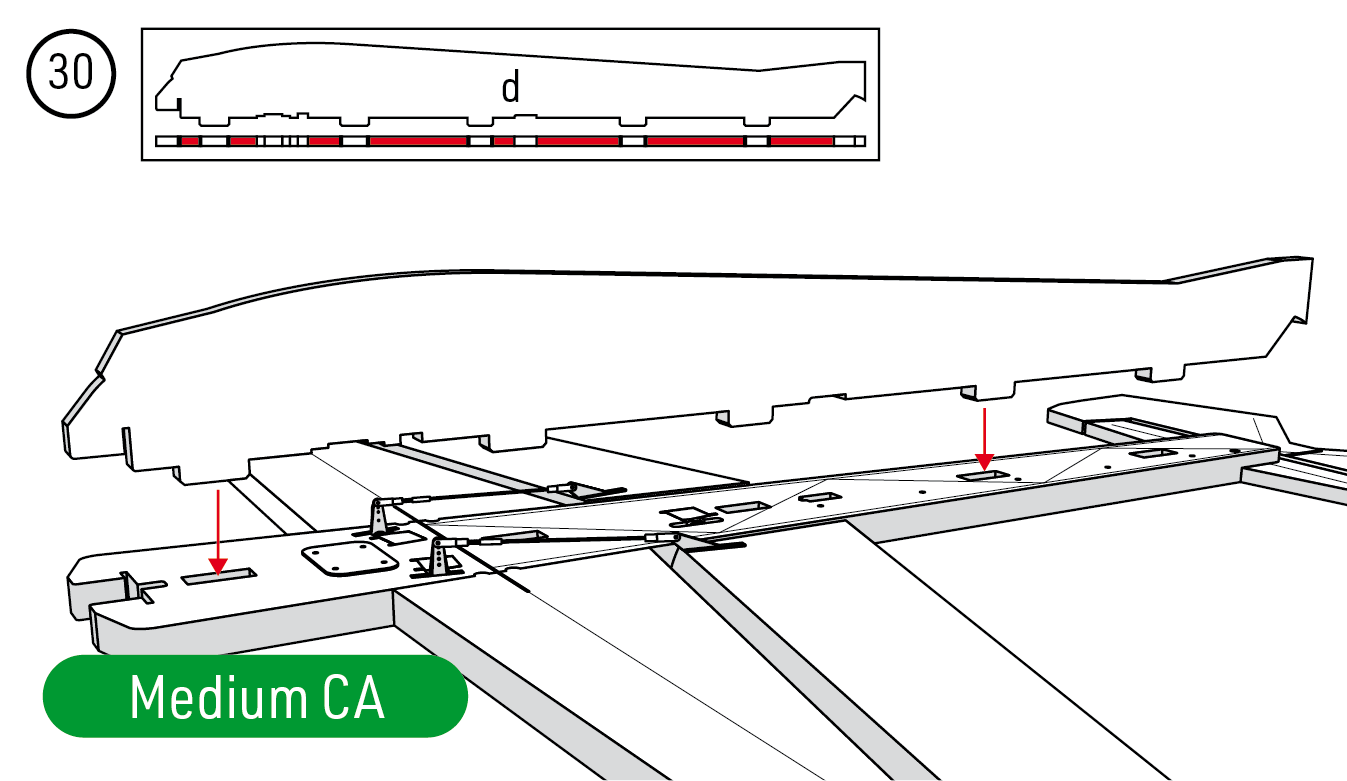

1. Profil kabiny přilepte ke svislé části trupu středním vteřinovým lepidlem. Podél vyznačené čáry rozdělte trup na spodní díl d a horní díl e. Díl d vlepte do vodorovné části trupu a zkontrolujte kolmost. Shora vlepte oba držáky podvozkových šroubů. (Obr. 28) (Obr. 29) (Obr. 30) (Obr. 31)

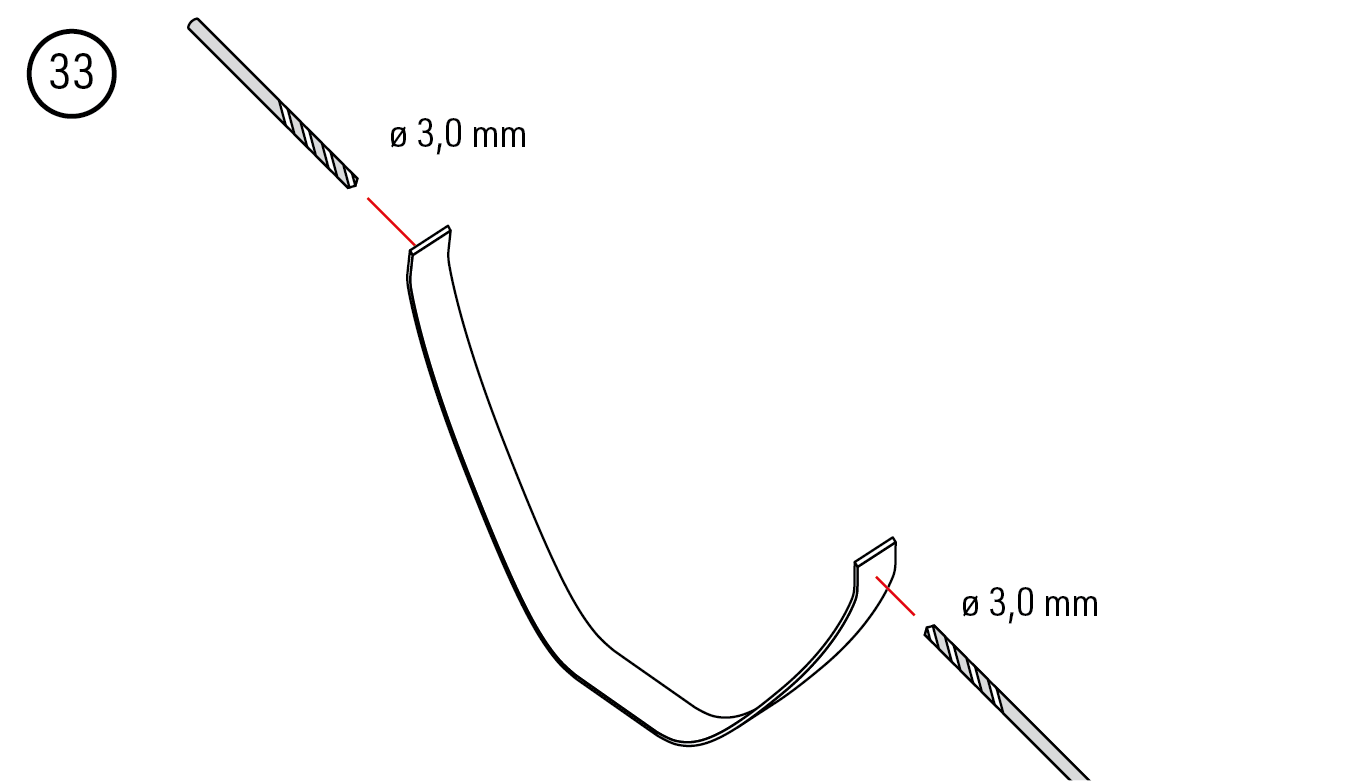

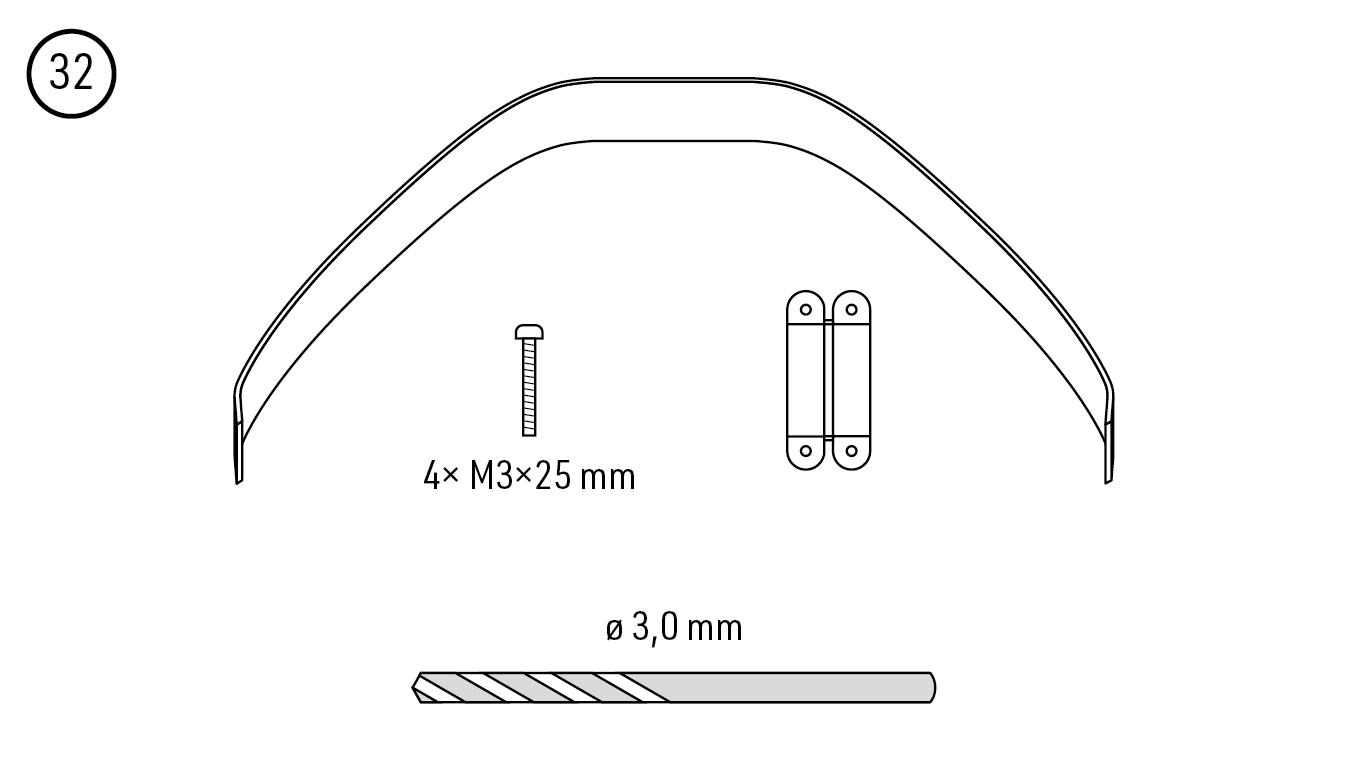

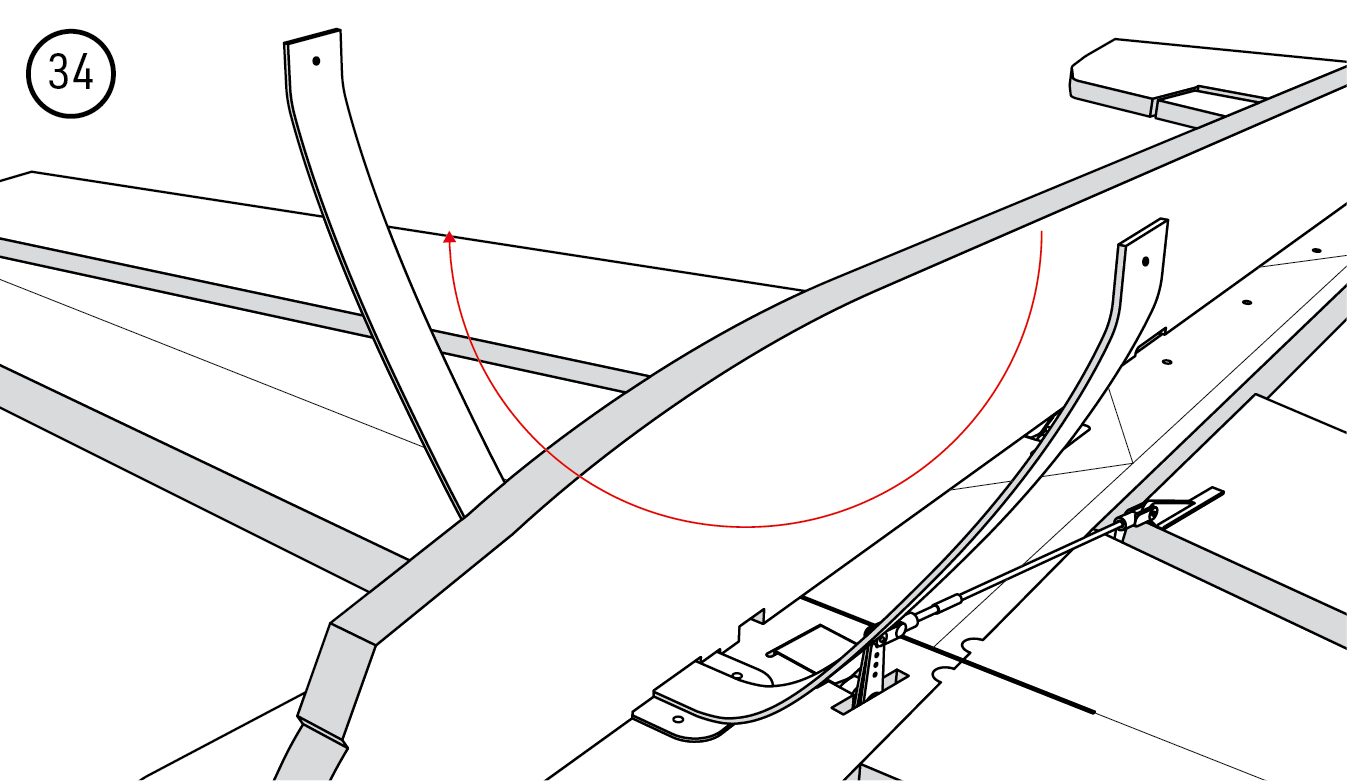

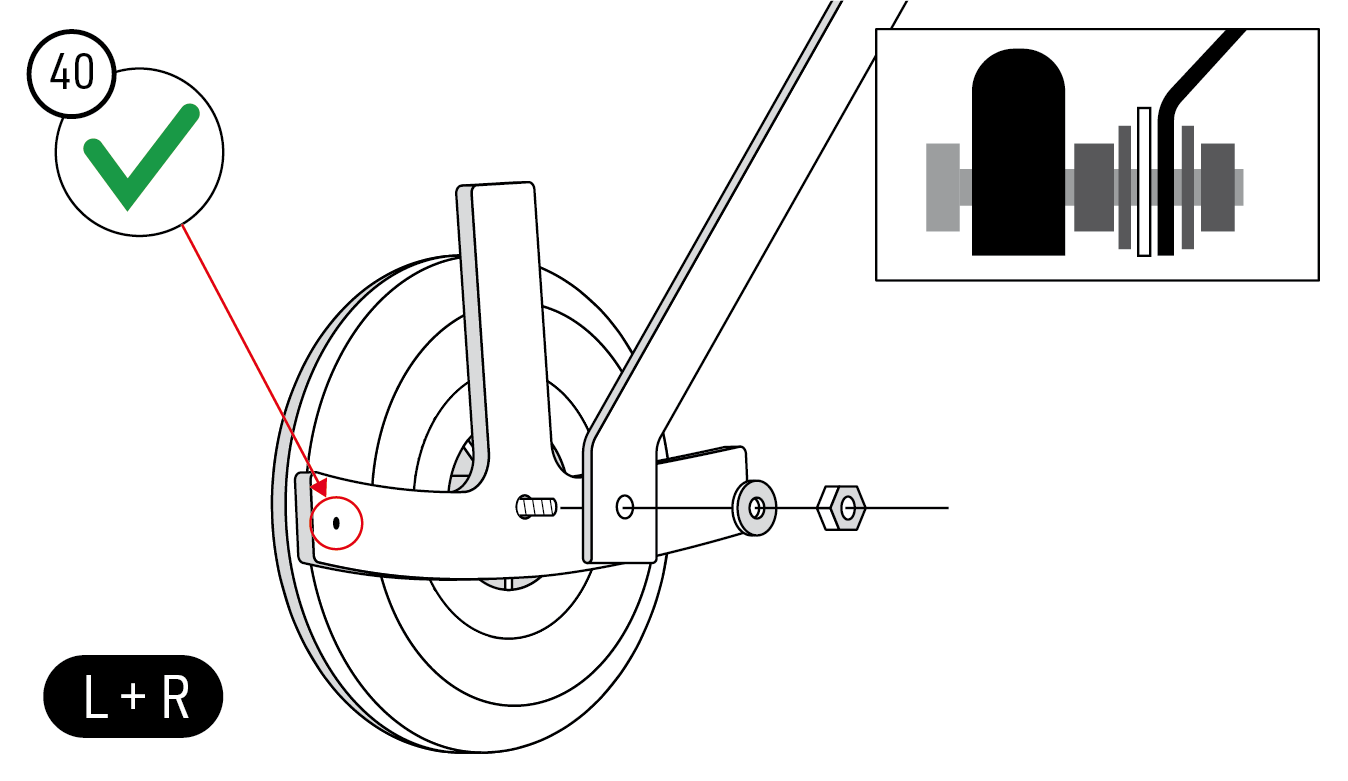

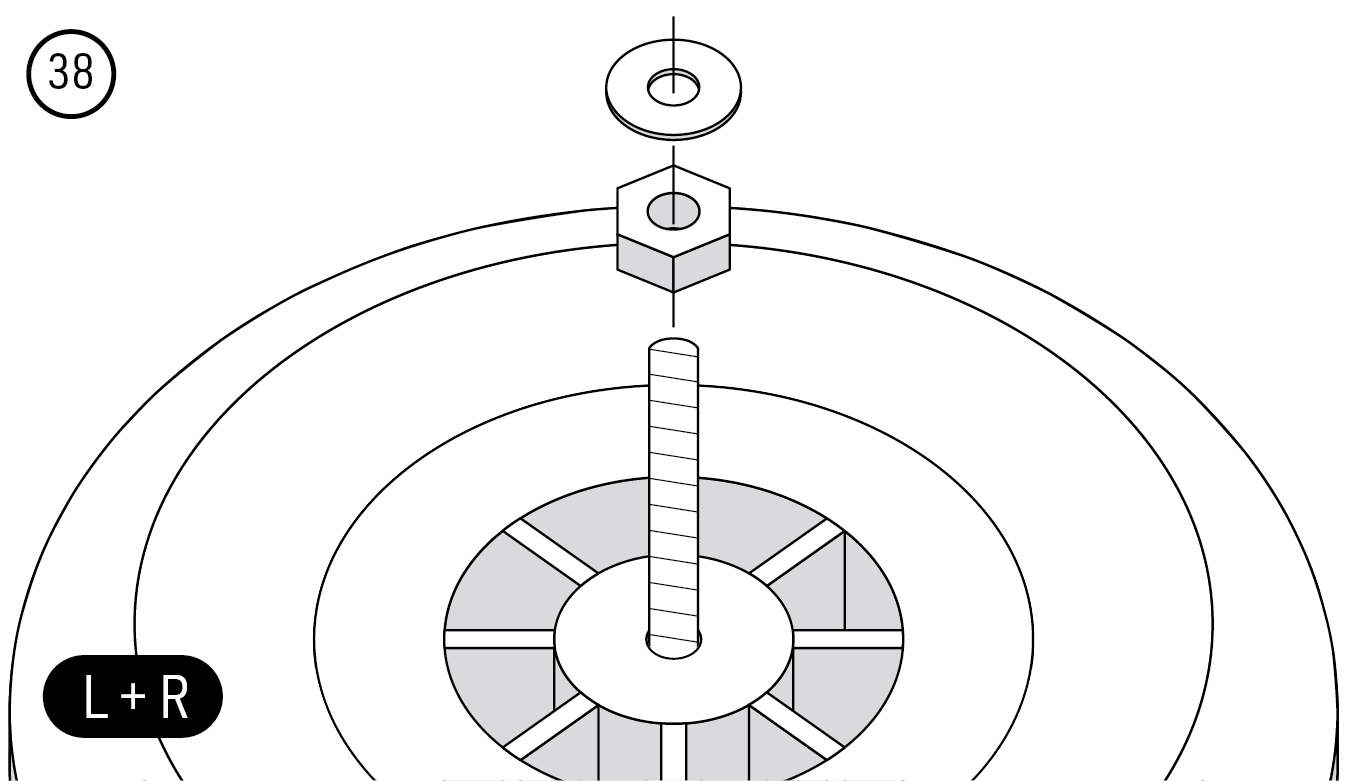

2. Otvory pro osy kol v uhlíkovém podvozku vyvrtejte na Ø3,0 mm. Podvozek ustavte na desku a upevněte dvěma příložkami a čtyřmi šrouby M3×25 mm. (Obr. 32) (Obr. 33) (Obr. 34) (Obr. 35)

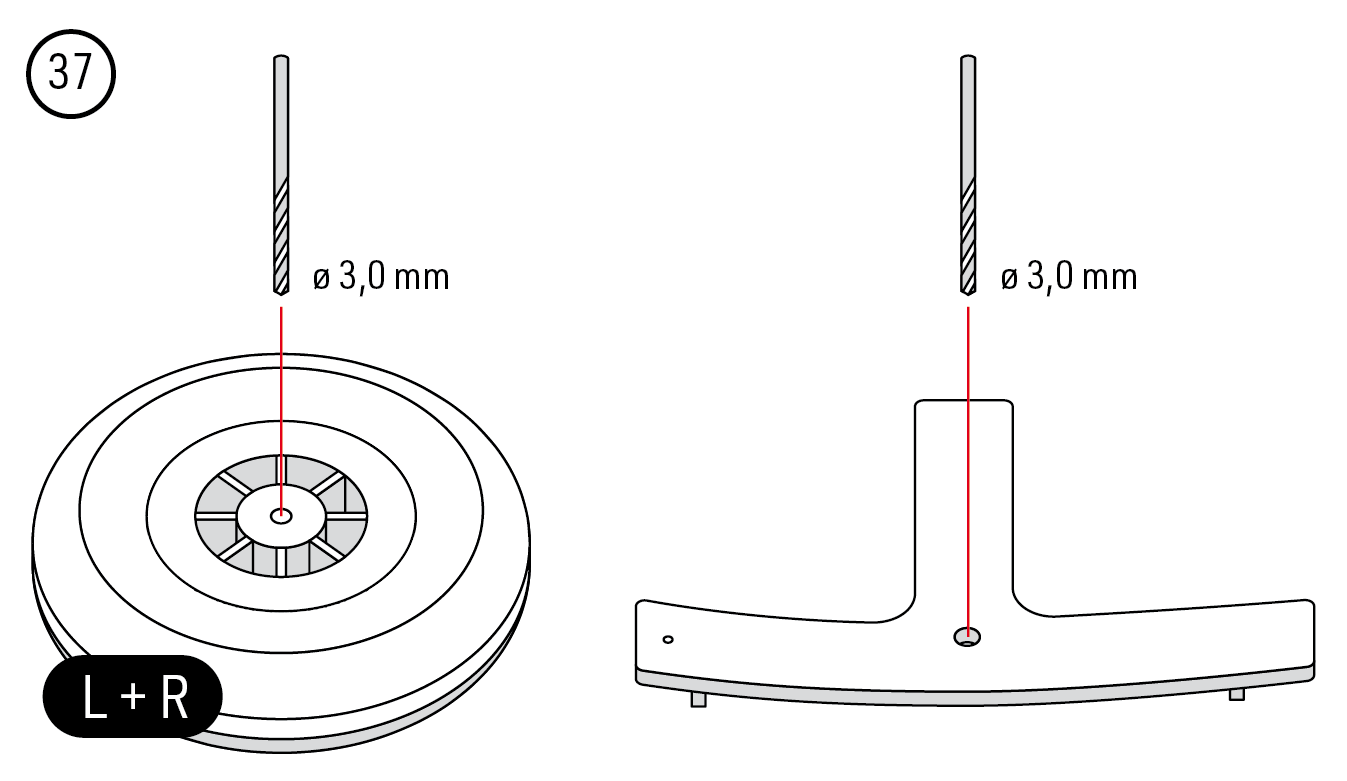

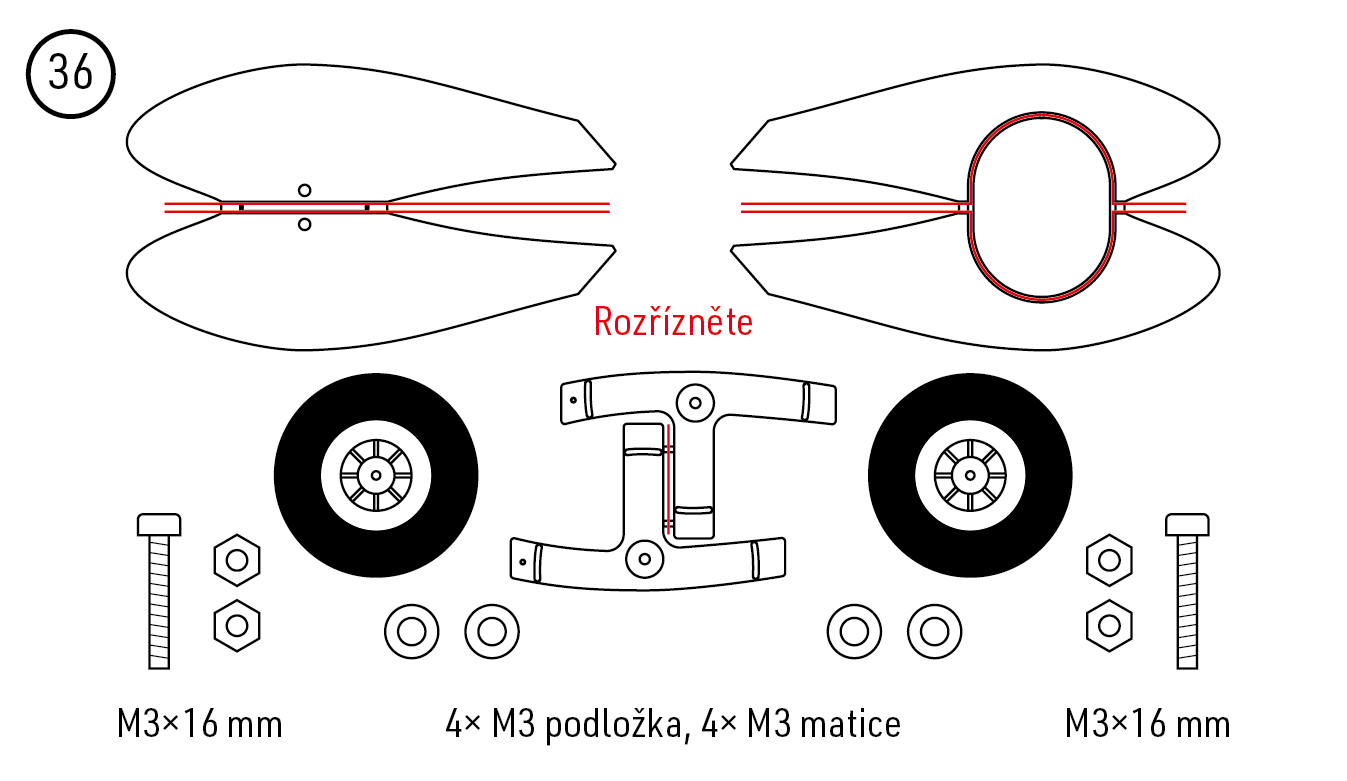

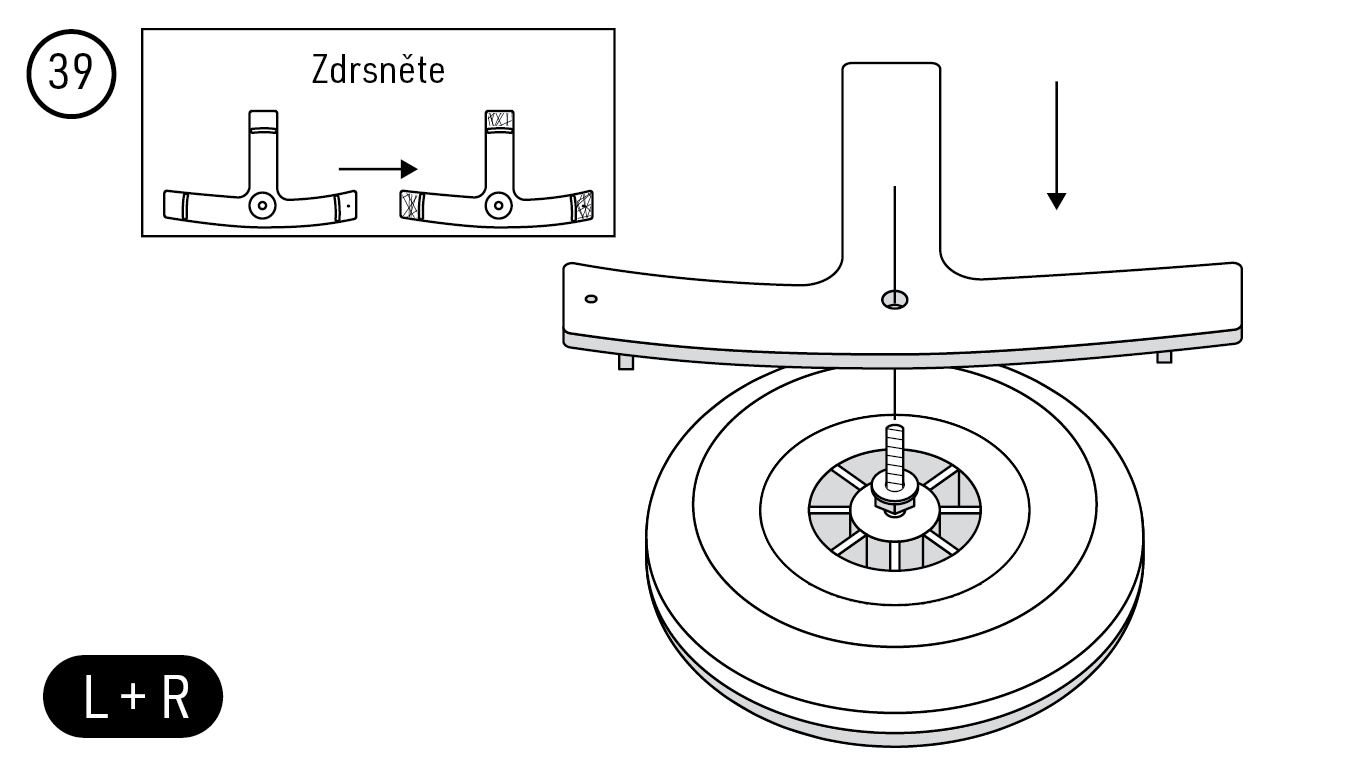

3. Oddělte díly krytů kol a jejich držáky. Náboje kol a otvory v držácích vyvrtejte na Ø3,0 mm. Každé kolo Ø40 mm nasaďte na osový šroub M3×16 mm se dvěma maticemi M3 a dvěma podložkami v pořadí podle obrázku. Zdrsněte lepicí plošky držáků, malý orientační otvor natočte podle obrázku a osu upevněte k podvozku. Kola se musí volně otáčet. (Obr. 36) (Obr. 37) (Obr. 38) (Obr. 39) (Obr. 40)

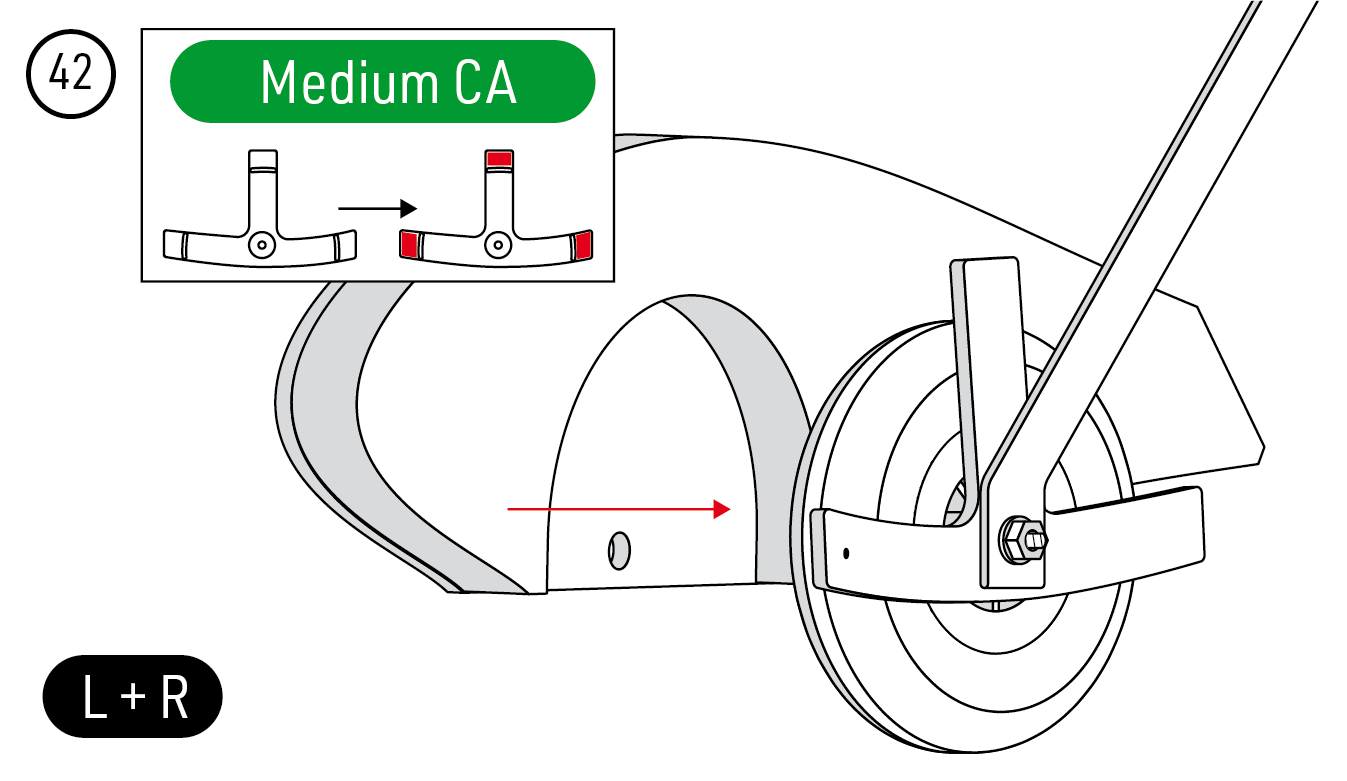

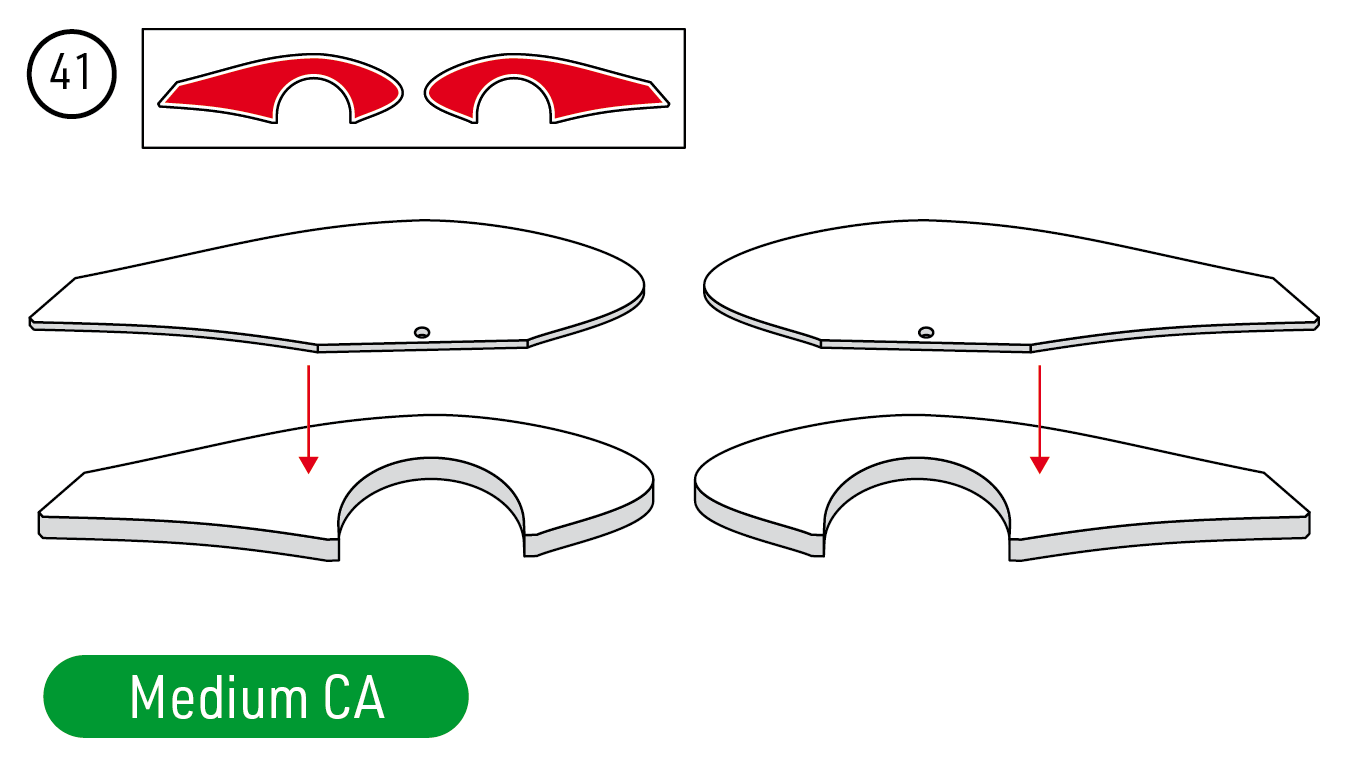

4. Každý pár polovin krytu kola z EPP slepte středním vteřinovým lepidlem. Hotový kryt přilepte ke zdrsněným ploškám držáku. Lepidlo nesmí vniknout do kola ani na osu. (Obr. 41) (Obr. 42)

Táhlo výškovky a horní část trupu

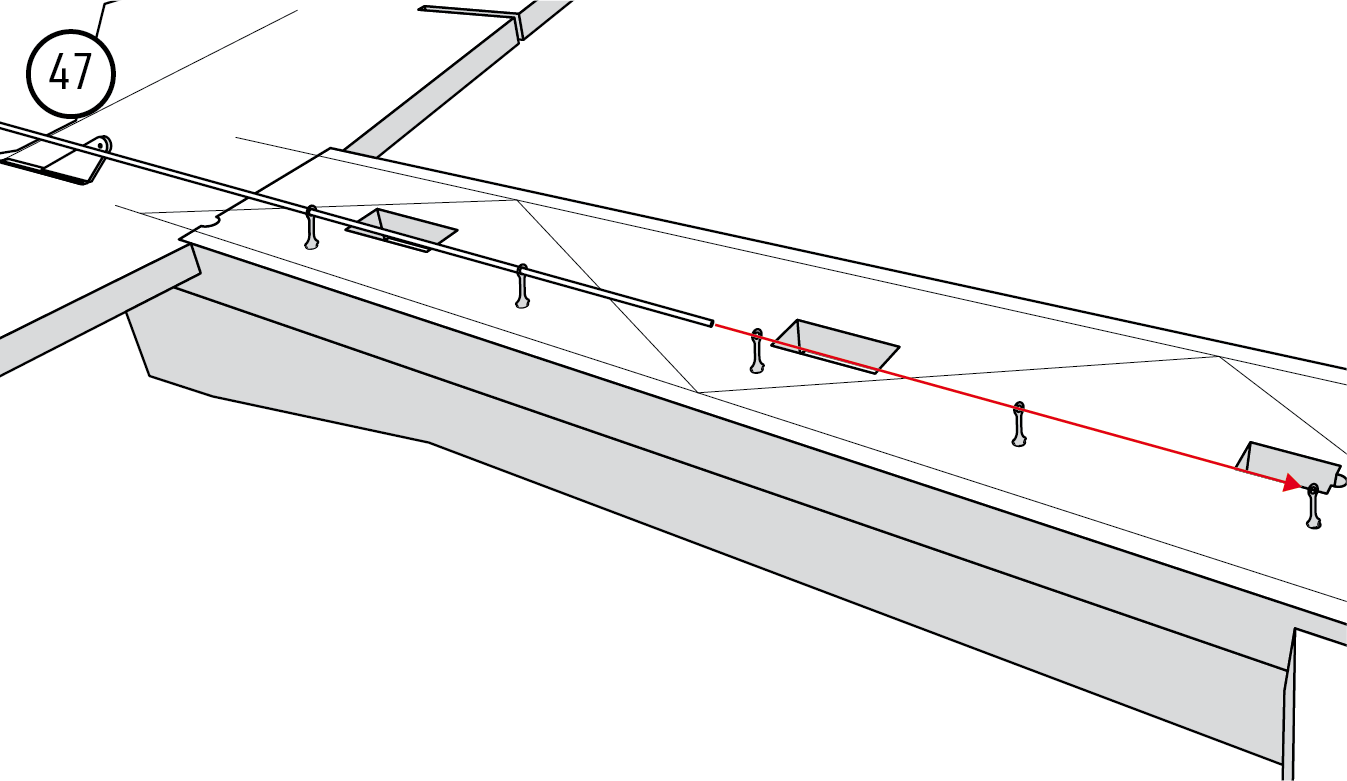

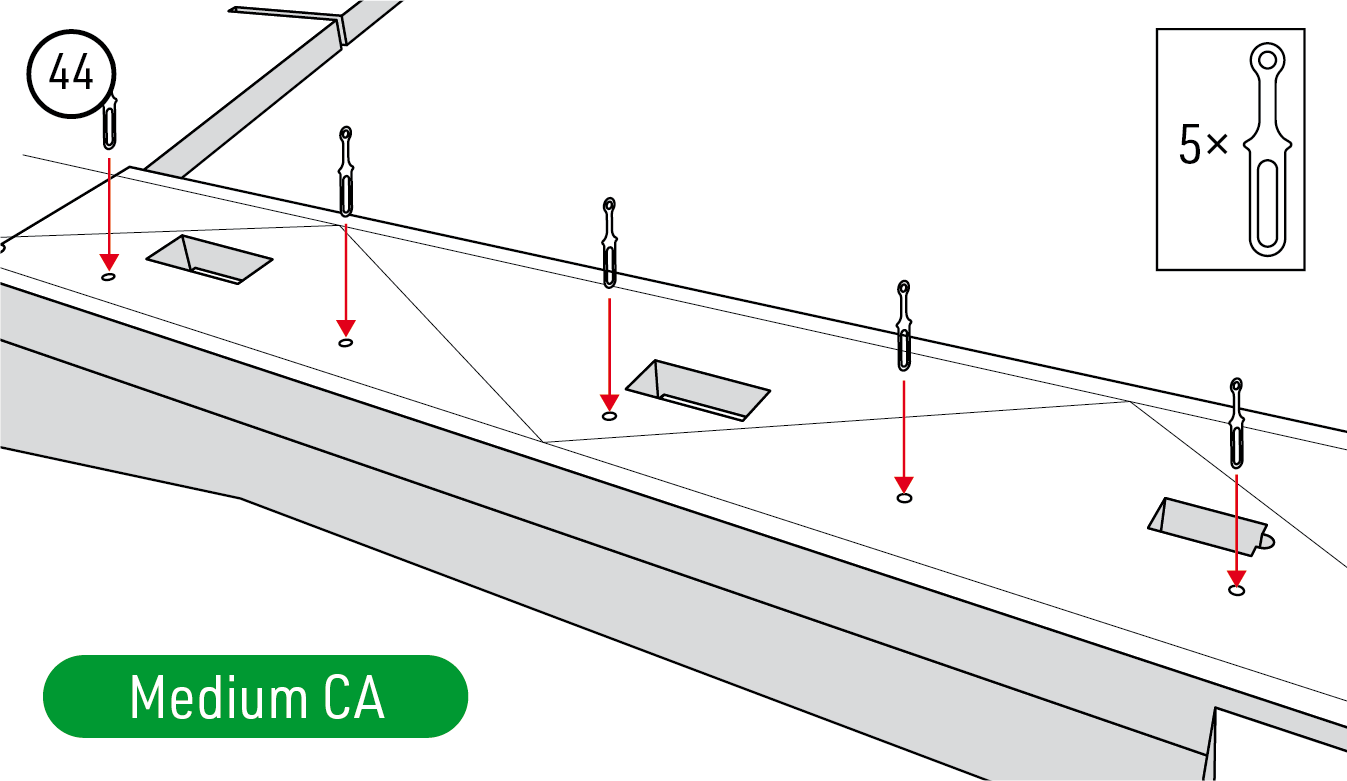

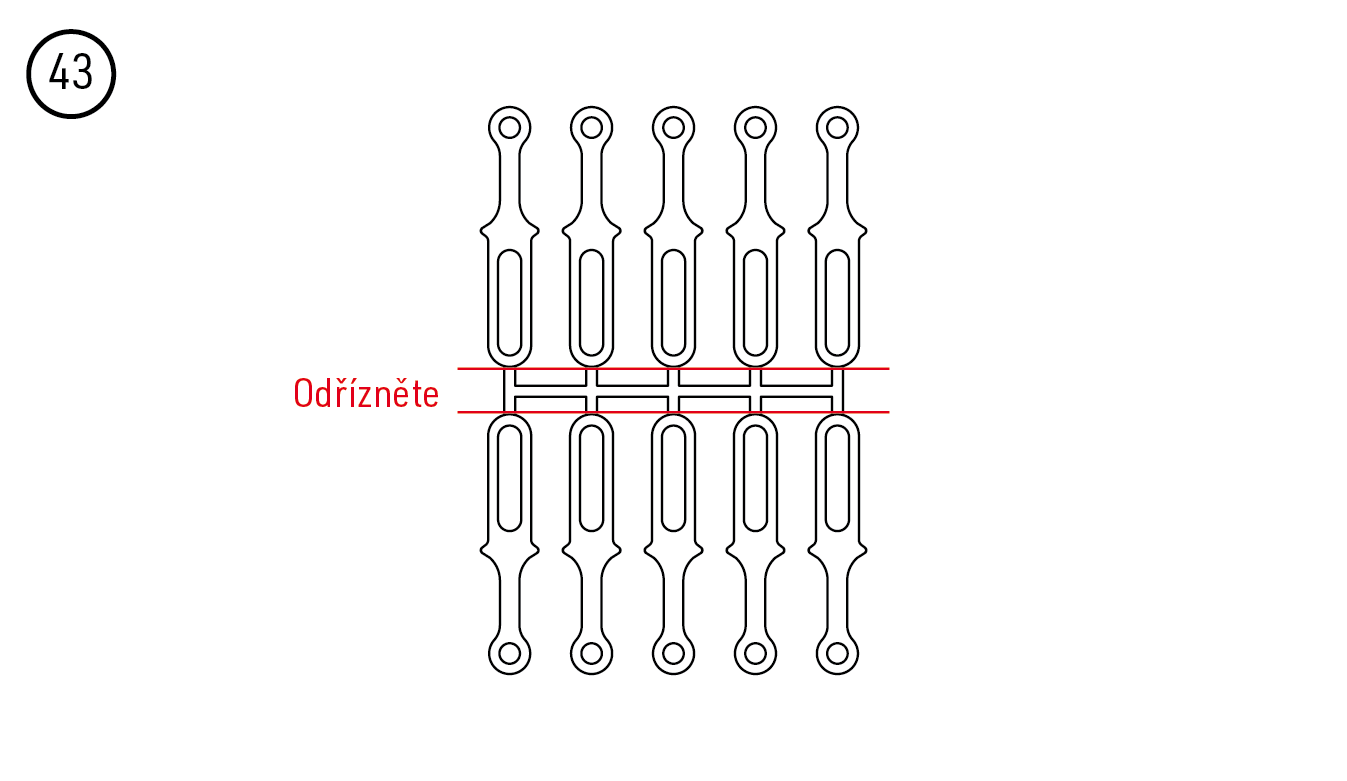

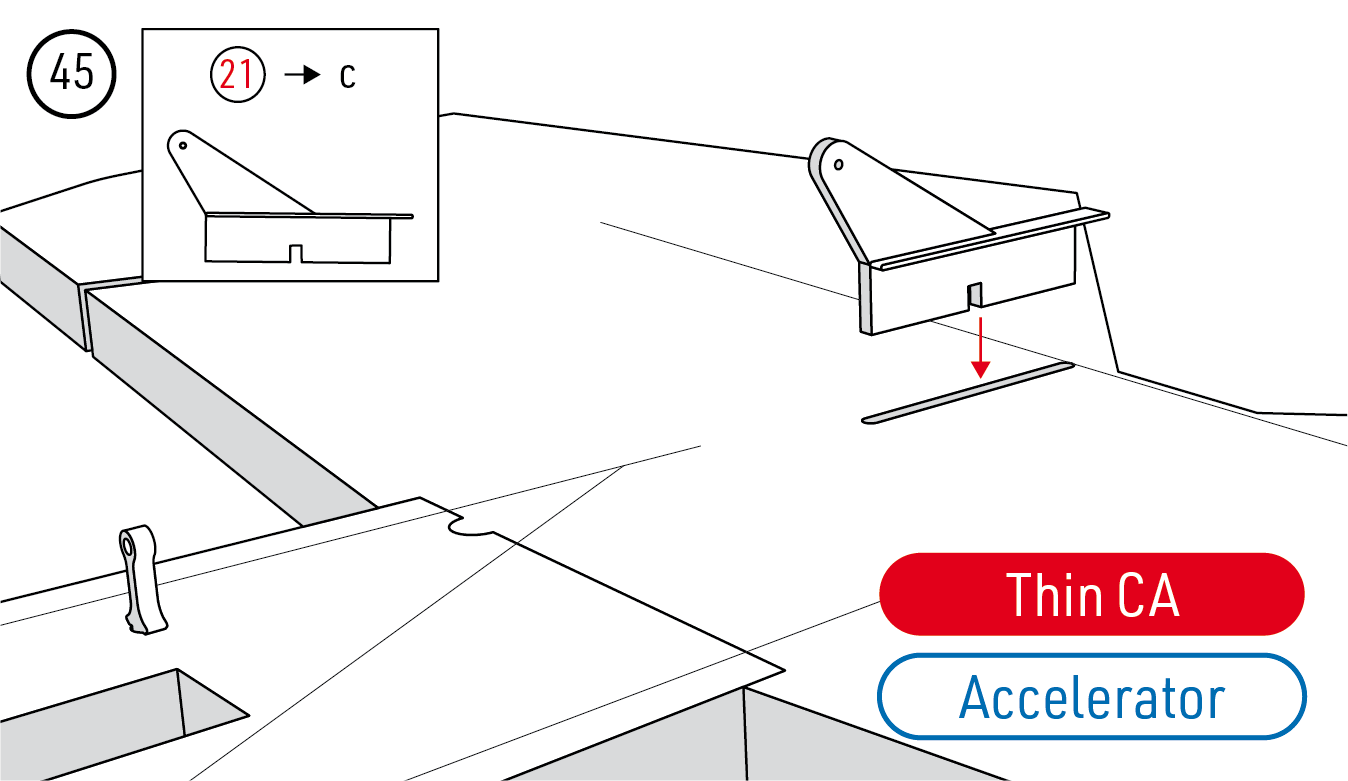

1. Oddělte deset vodítek táhel. Pět jich vlepte do vodorovné části trupu středním vteřinovým lepidlem a vyrovnejte jejich otvory. Páku výškovky c vlepte řídkým vteřinovým lepidlem s aktivátorem. (Obr. 43) (Obr. 44) (Obr. 45)

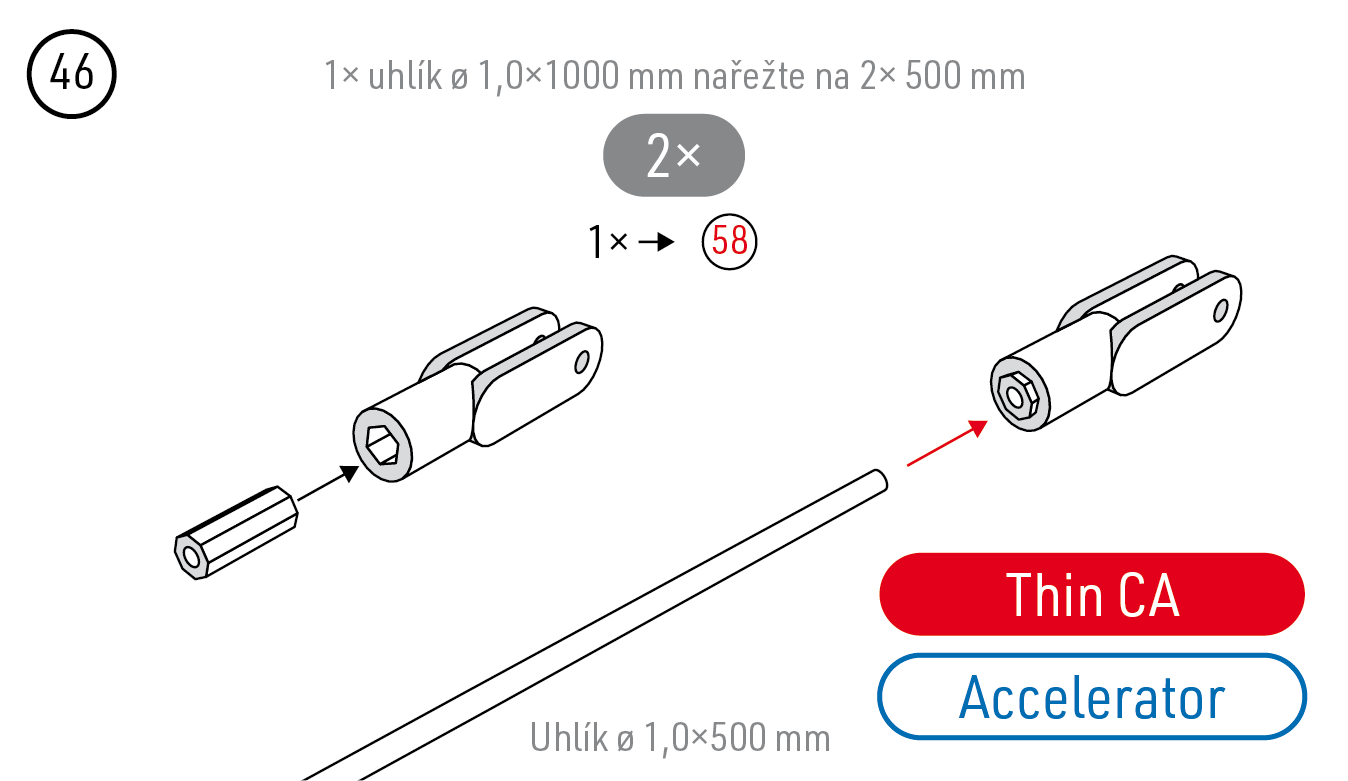

2. Uhlíkovou tyč Ø1,0×1000 mm pro táhla rozdělte na dva 500mm polotovary. Na jeden konec každého přilepte vložku a pevnou vidličku řídkým vteřinovým lepidlem s aktivátorem. Táhlo výškovky protáhněte vodítky, vidličku připojte k páce výškovky a nastavitelnou vidličku se závitovou koncovkou M2/1 nasaďte na páku serva. (Obr. 46) (Obr. 47) (Obr. 48) (Obr. 49)

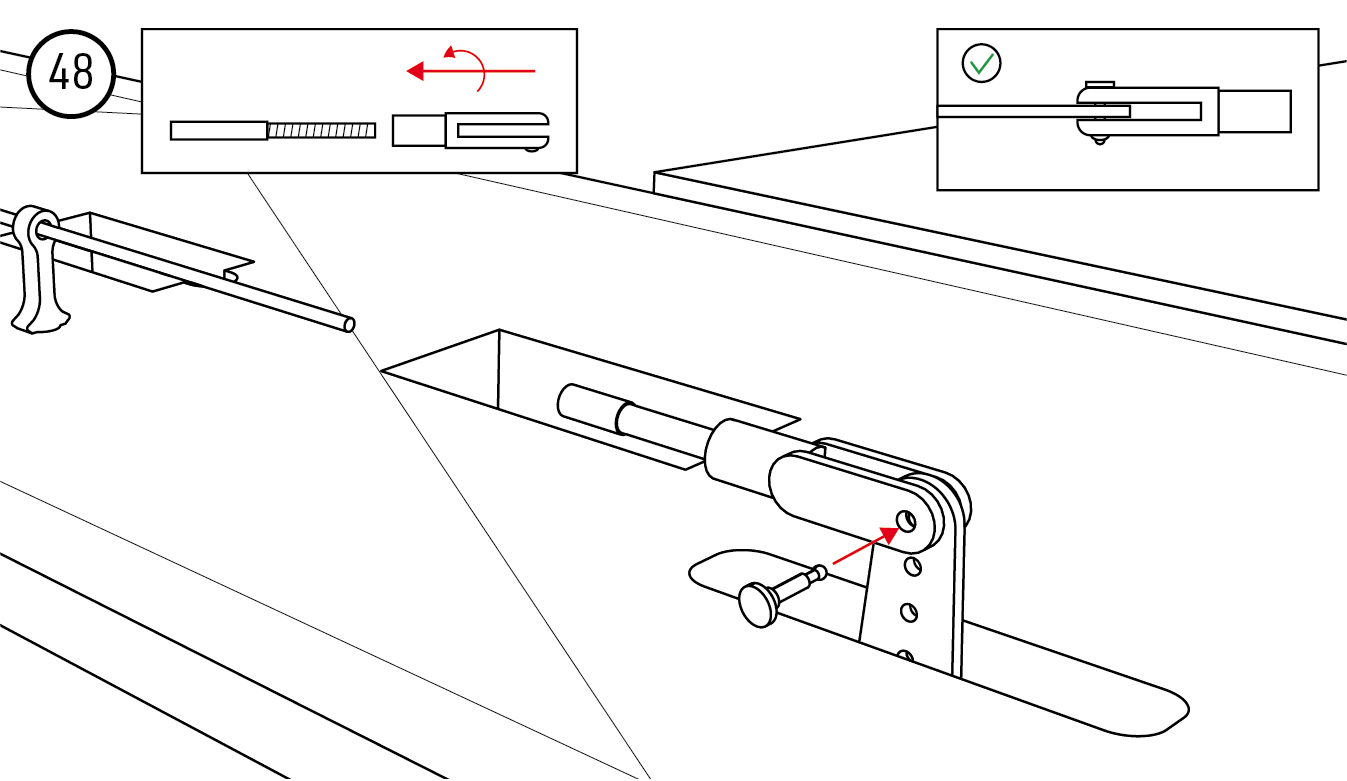

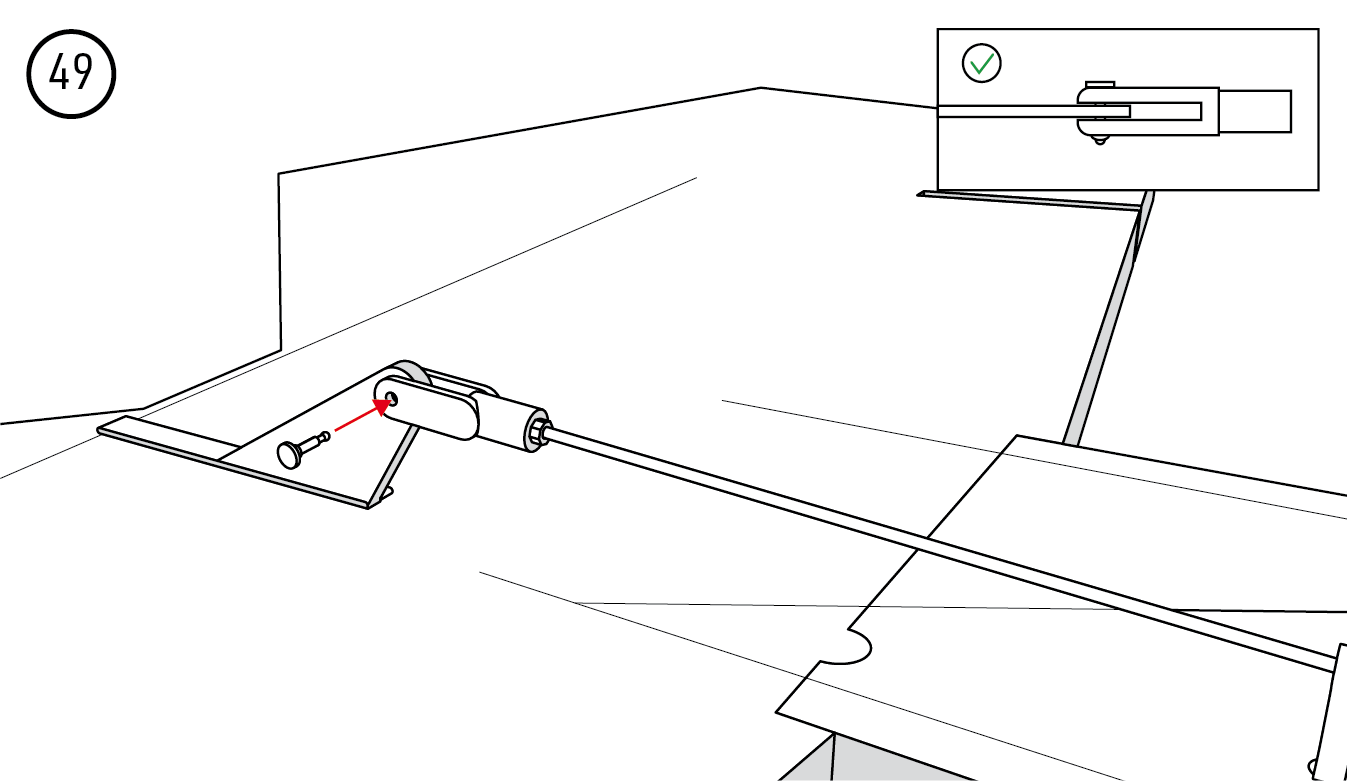

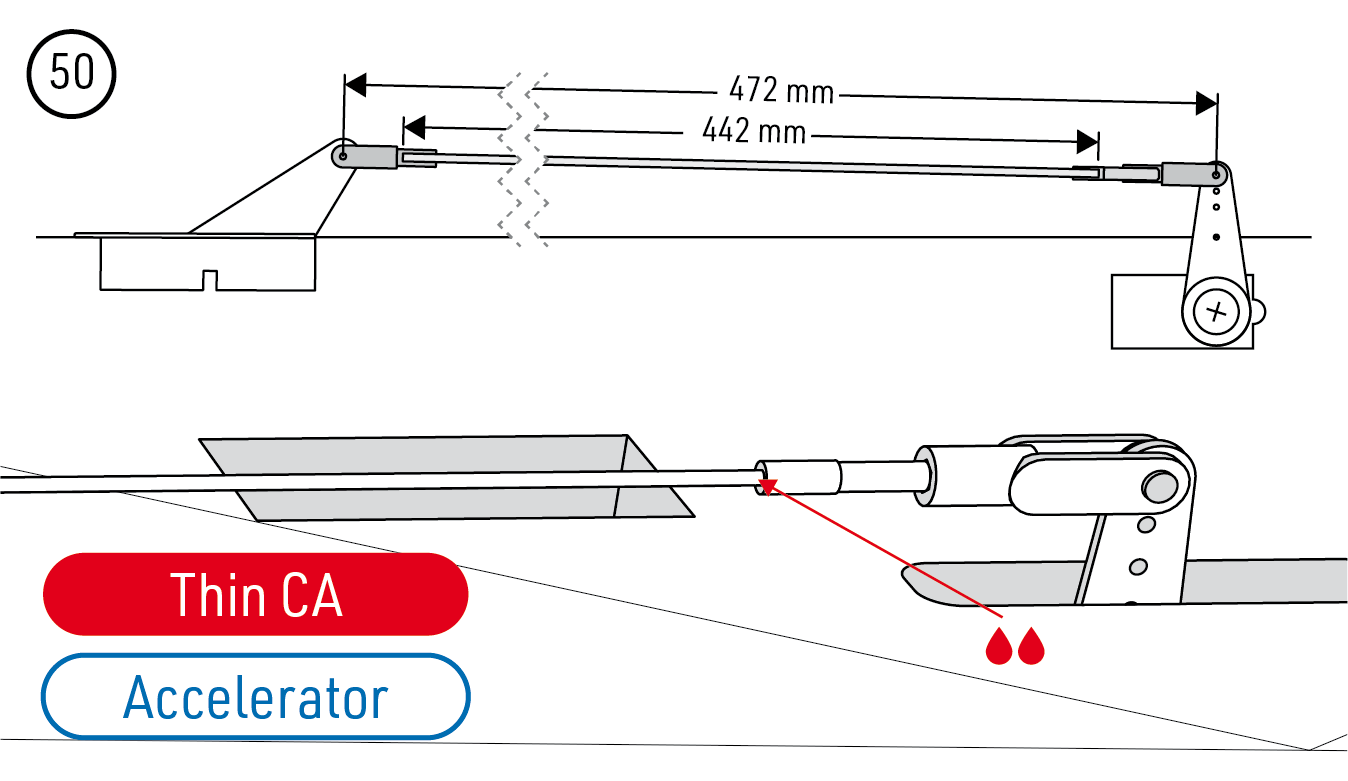

3. S výškovkou a servem v neutrálu nastavte táhlo na 472 mm mezi středy čepů vidliček a 442 mm mezi vyznačenými čely koncovek. Před zkrácením polotovaru započítejte hloubku zasunutí tyče; jde o rozměry sestaveného táhla. Tyč vlepte do koncovky řídkým vteřinovým lepidlem s aktivátorem. Závit musí zůstat nastavitelný a táhlo se musí ve vodítkách volně pohybovat. (Obr. 50)

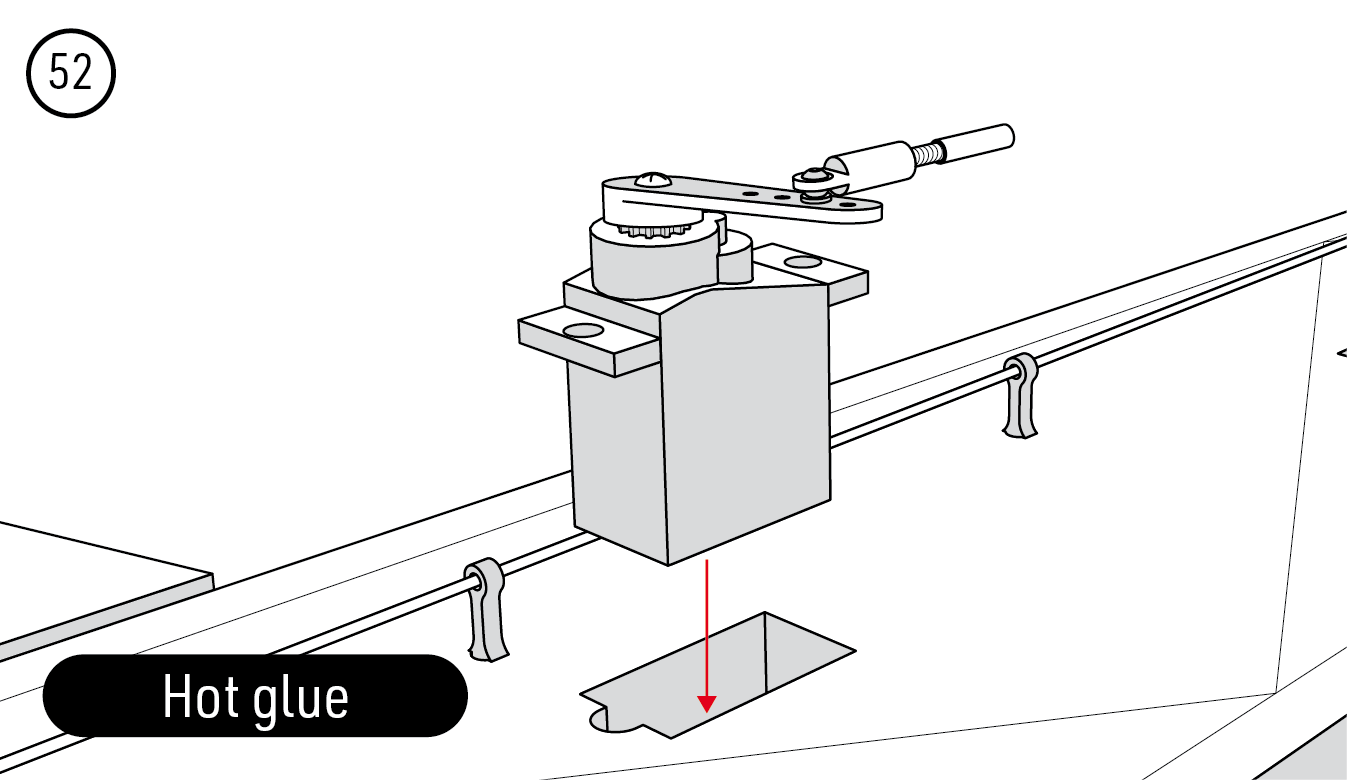

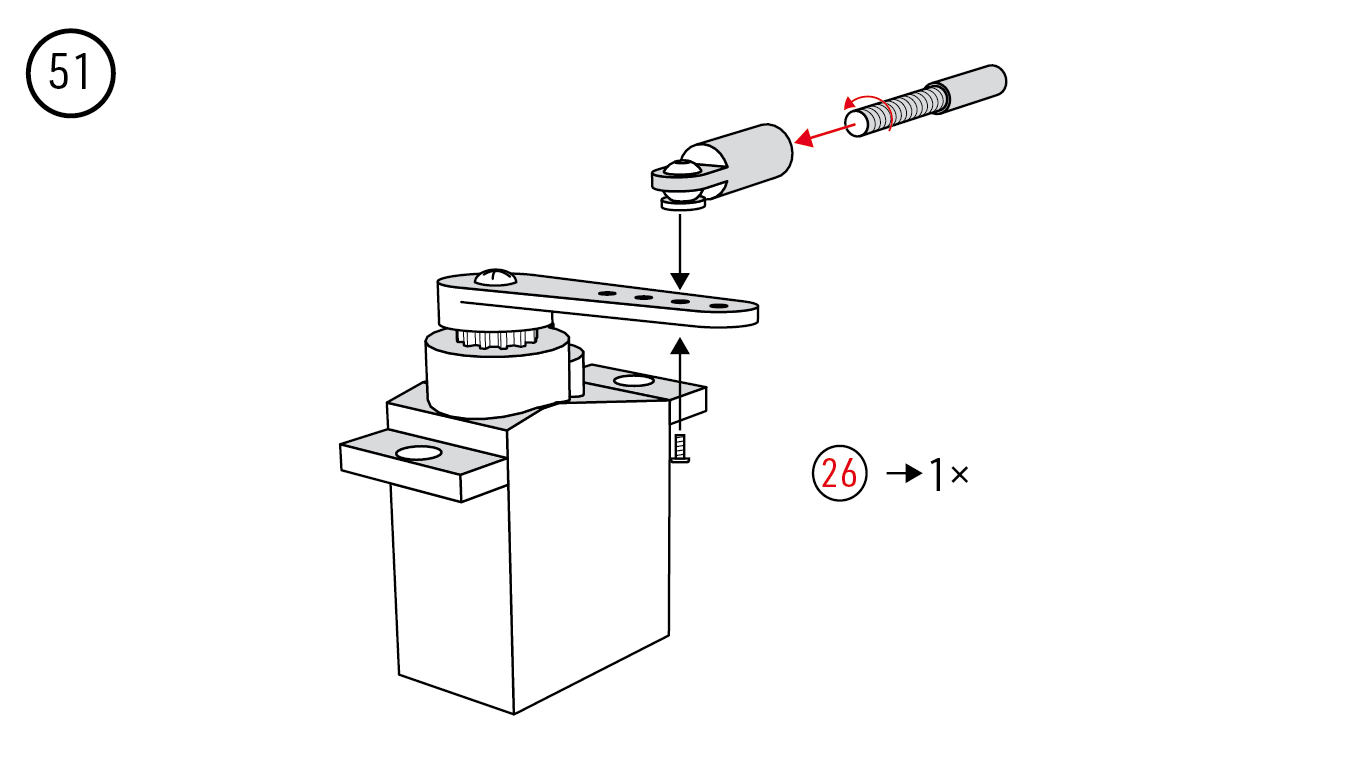

4. Kulový čep se závitovou koncovkou upevněte na páku serva směrovky nastaveného do neutrálu. Servo upevněte v trupu tavným lepidlem. Překližkovou motorovou přepážku vlepte do přídě středním vteřinovým lepidlem. (Obr. 51) (Obr. 52) (Obr. 53)

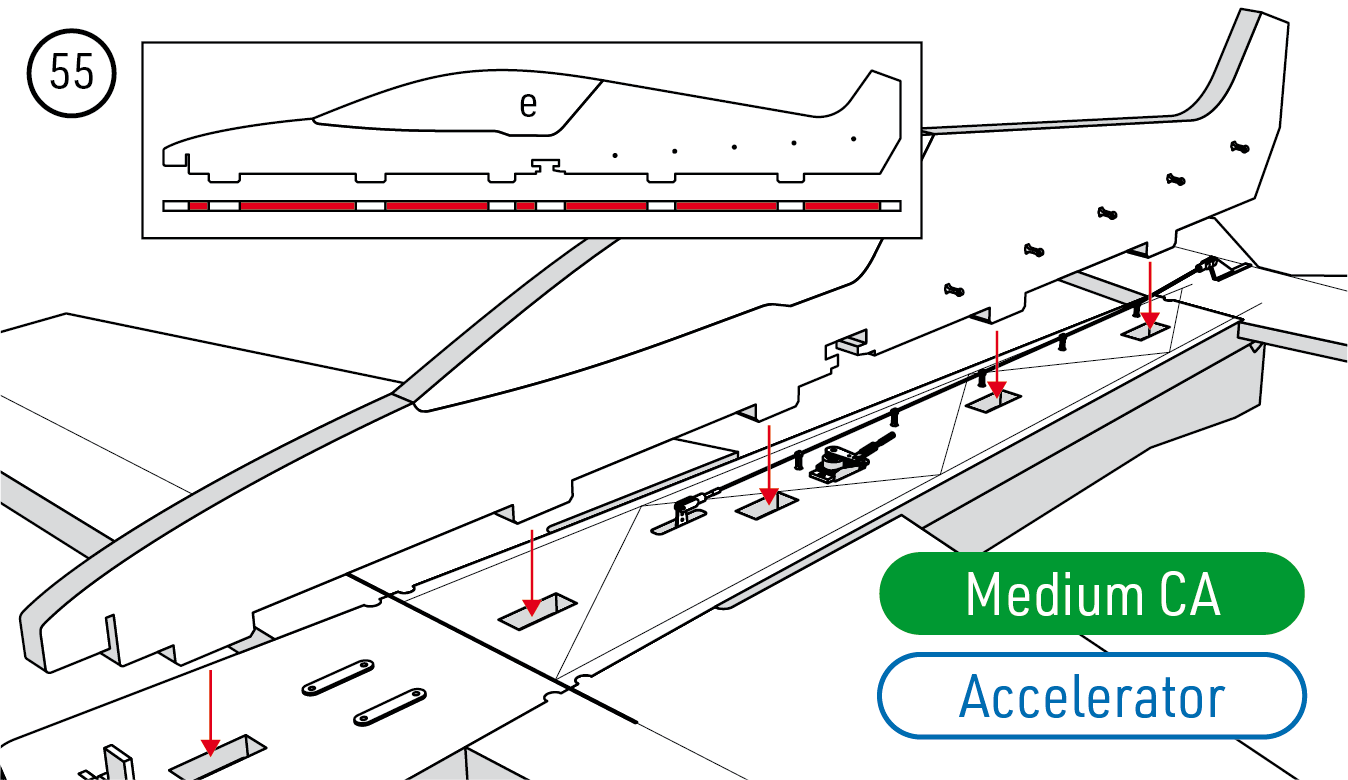

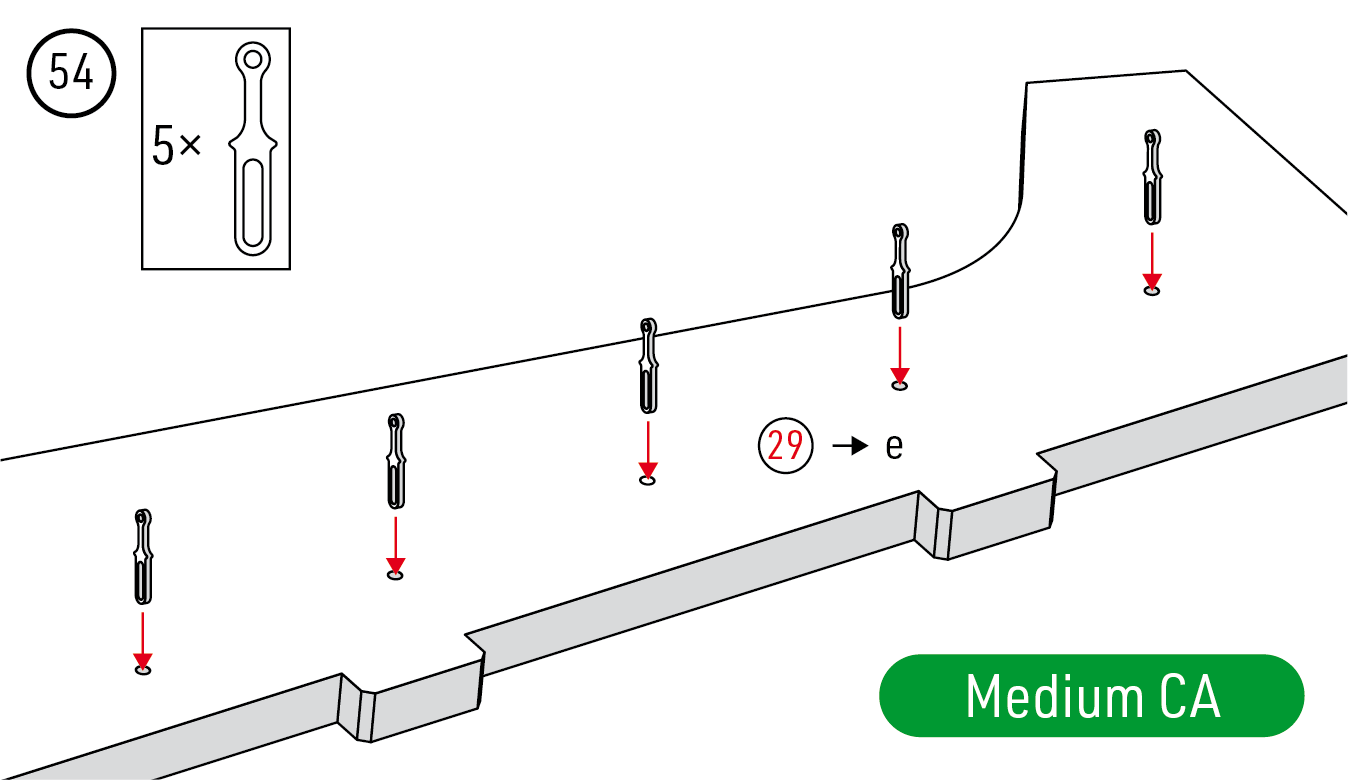

5. Zbývajících pět vodítek táhla vlepte do horního dílu trupu e středním vteřinovým lepidlem. Díl e vlepte do vodorovné části trupu a poté přilepte sestavu kýlovky a směrovky. Zkontrolujte vyrovnání a volný pohyb obou ocasních kormidel. (Obr. 54) (Obr. 55) (Obr. 56)

Táhlo směrovky a dokončení montáže

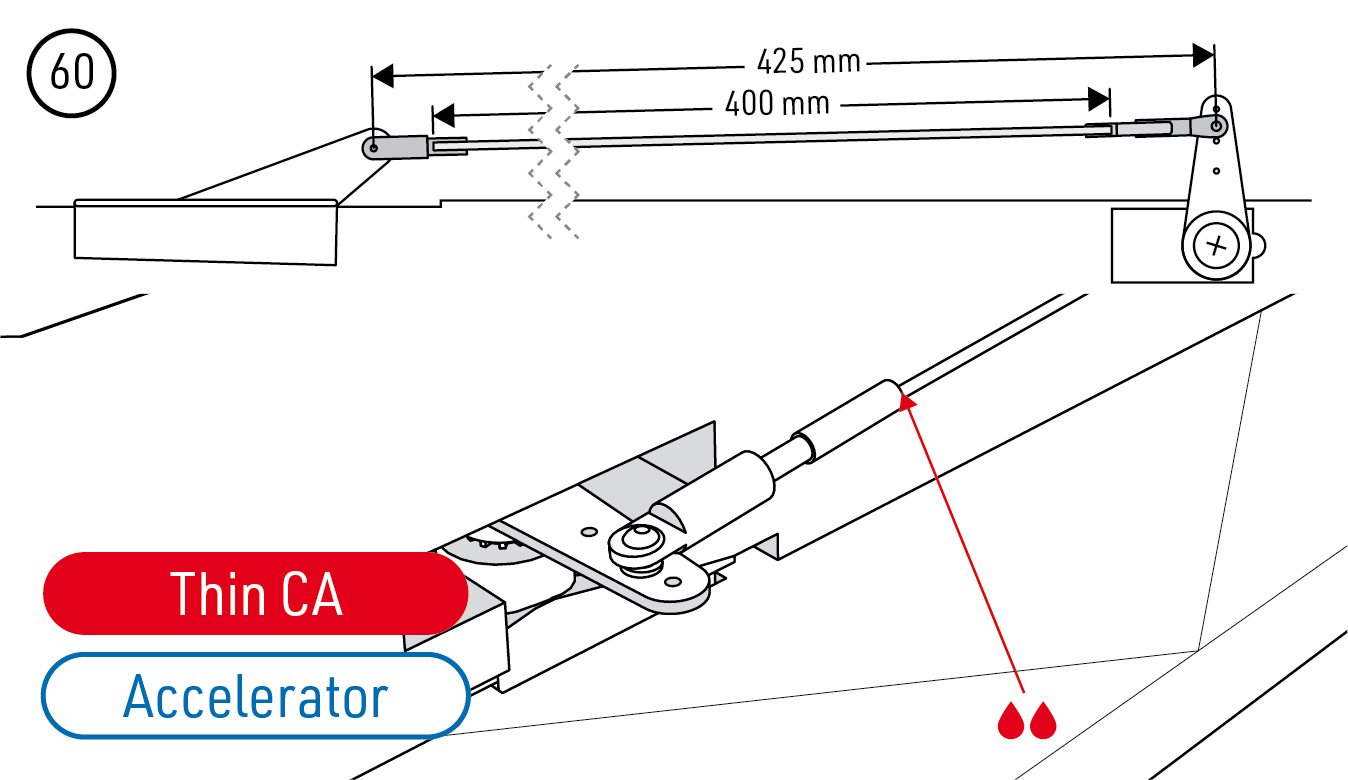

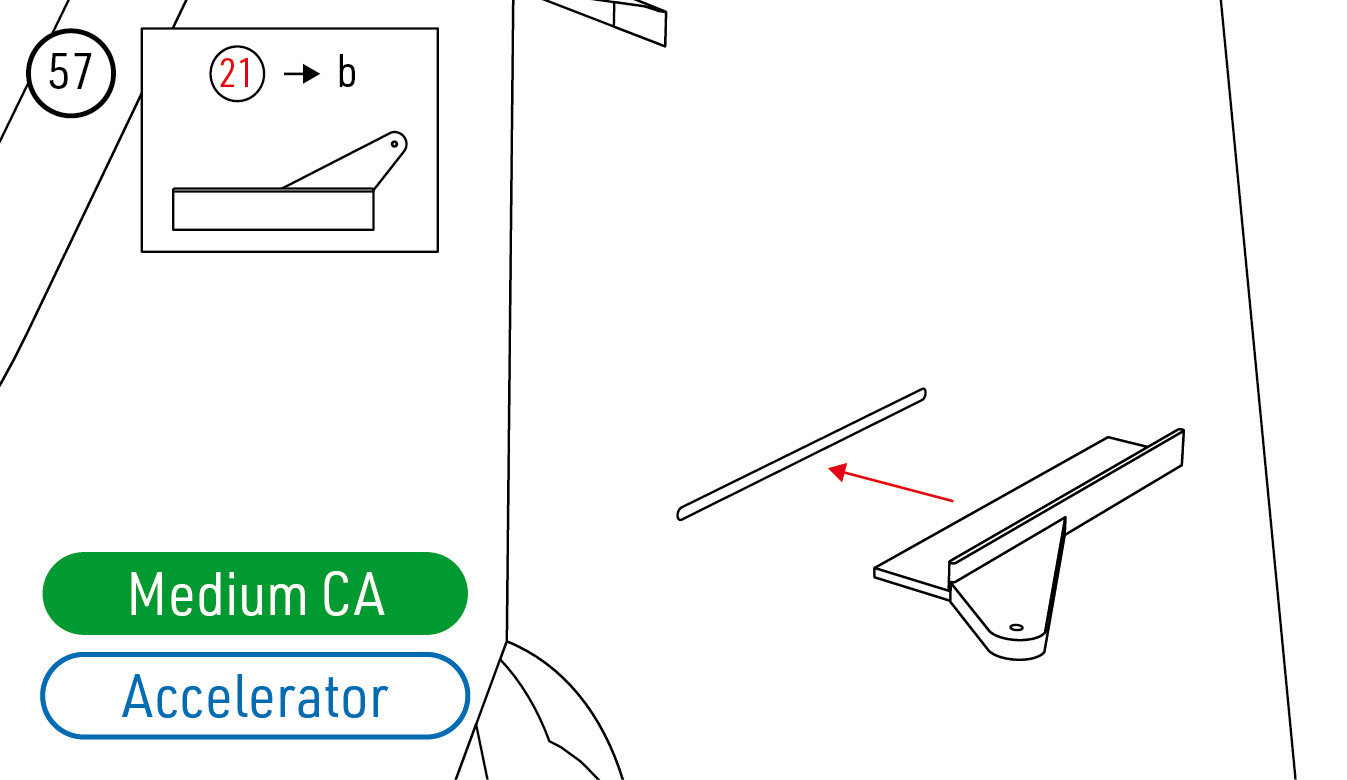

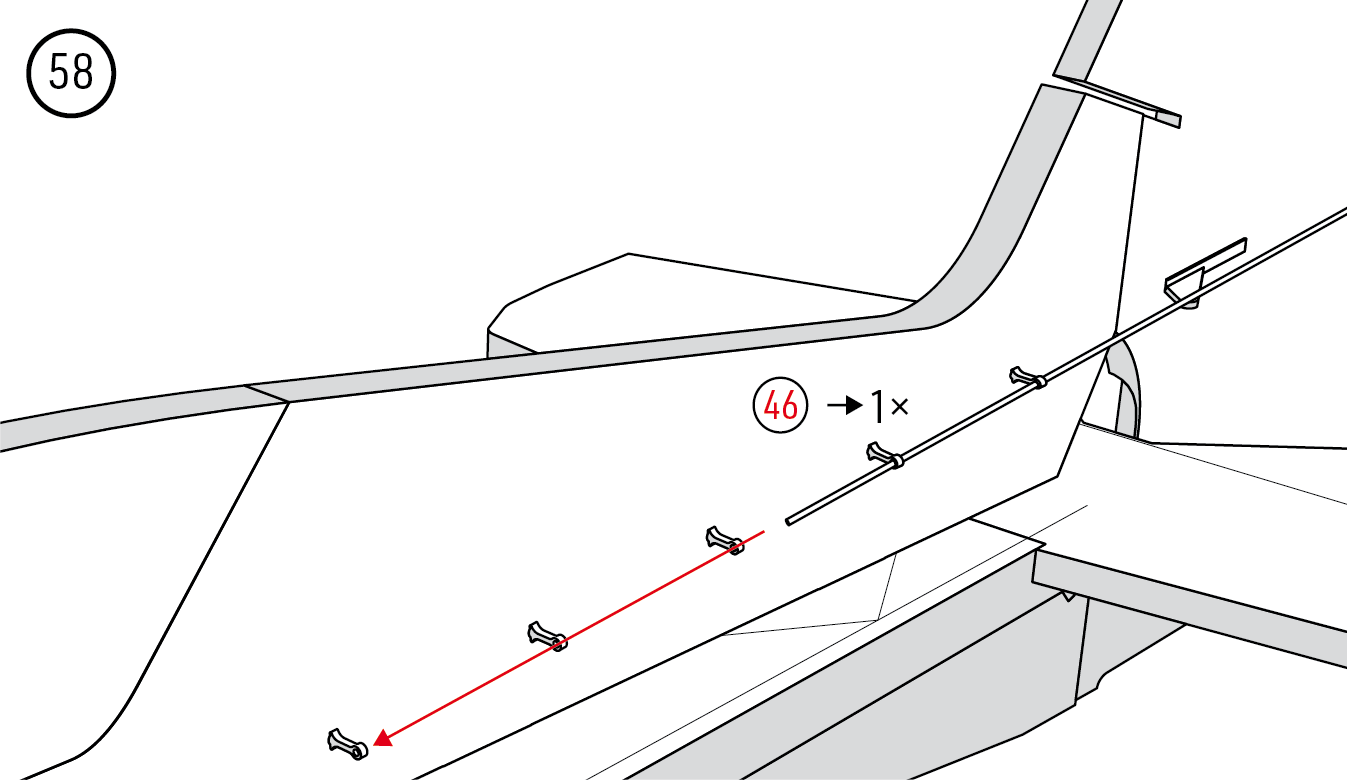

1. Páku směrovky b vlepte do drážky středním vteřinovým lepidlem s aktivátorem. Zbývající připravenou uhlíkovou tyč protáhněte vodítky a vidličku zajistěte na páce směrovky. Se směrovkou a servem v neutrálu nastavte 425 mm mezi středem čepu vidličky a kulového čepu a 400 mm mezi vyznačenými čely koncovek. Polotovar zkraťte se započtením zasunutí do koncovky a poté jej do ní vlepte řídkým vteřinovým lepidlem s aktivátorem. Kulový čep, závit a vodítka ponechte volné. (Obr. 57) (Obr. 58) (Obr. 59) (Obr. 60)

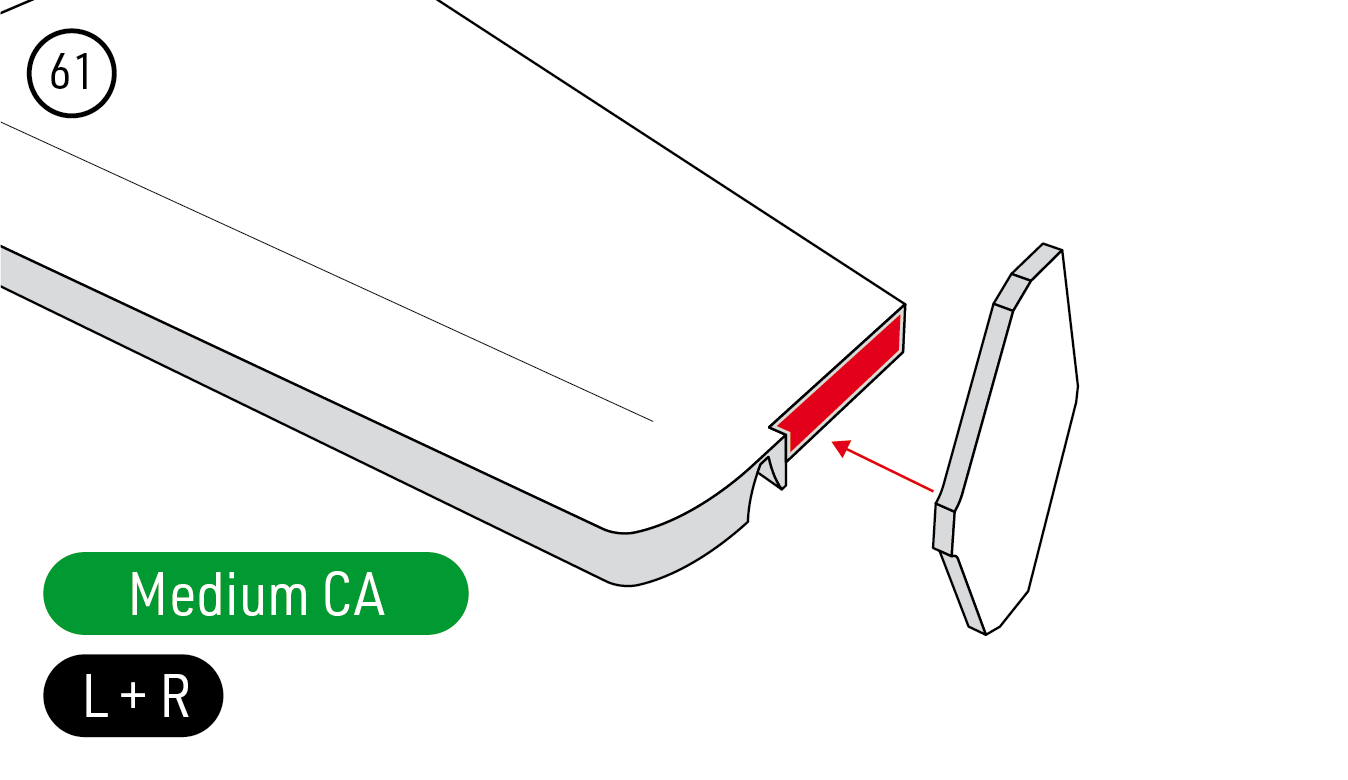

2. Na každý konec křídla přilepte jeden SFG winglet středním vteřinovým lepidlem. Křidélka se musí volně pohybovat v celém rozsahu výchylek. (Obr. 61)

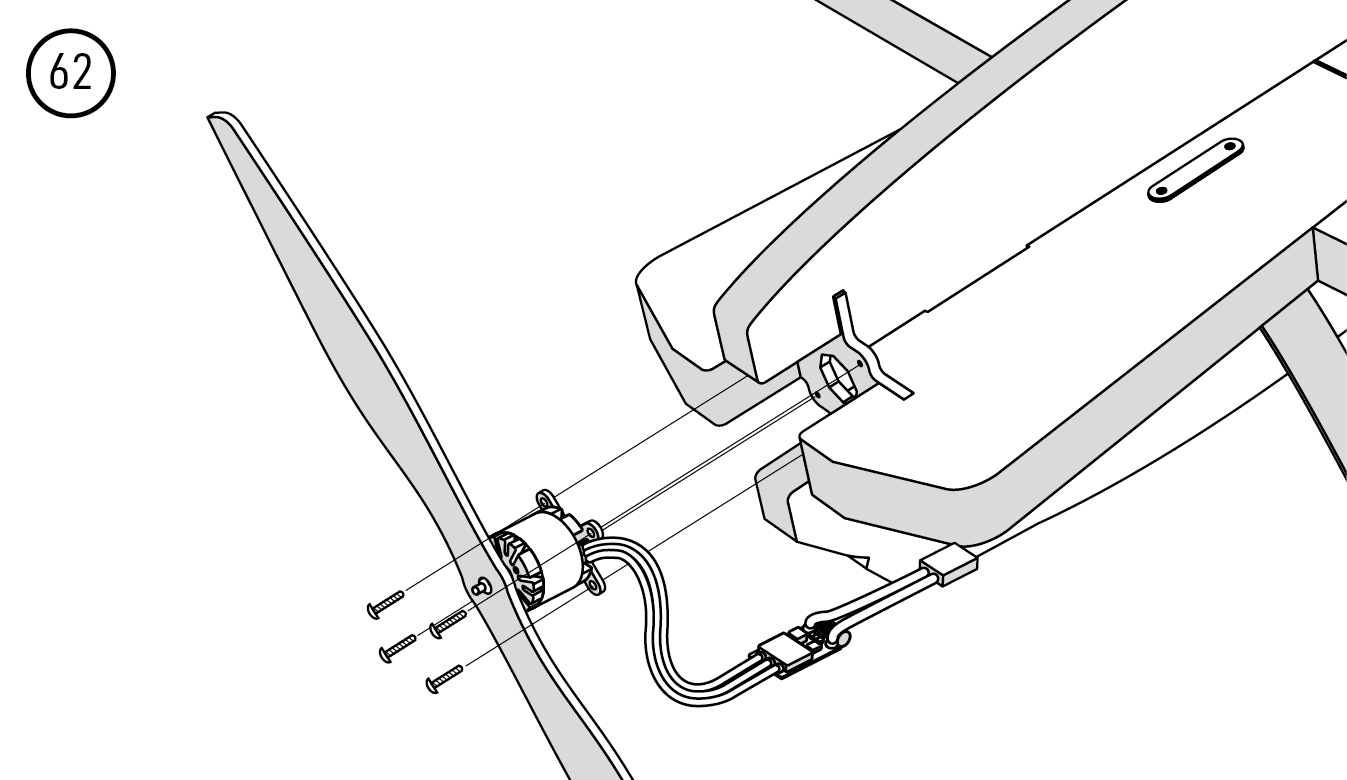

3. Motor upevněte k přepážce čtyřmi šrouby Ø2,9×6 mm a ověřte jejich vhodnost pro zvolené motorové lože. Regulátor a přijímač instalujte podle jejich návodů. Všechny vodiče upevněte mimo dosah táhel a zajistěte chlazení. Vrtuli ponechte sejmutou až do dokončení kontroly RC soupravy a motoru. (Obr. 62)

Stavební obrázky

Předletová příprava

Kontrola RC soupravy a řízení

1. Serva a regulátor připojte k přijímači podle návodu RC soupravy. Ověřte, že napětí BEC vyhovuje přijímači a všem čtyřem servům. Neutrální polohy a geometrii táhel zkontrolujte podle rozměrů v obrázkovém návodu. (Obr. 24) (Obr. 50) (Obr. 60)
2. Se sejmutou vrtulí zapněte vysílač s plynem na minimu, ostatní ovladače a trimy nastavte do středu a připojte pohonný akumulátor. Zkontrolujte smysl pohybu všech kormidel a táhly nastavte neutrální polohy.
3. Nastavte doporučené výchylky. Přesunutím táhla blíže k hřídeli serva nebo dále od osy otáčení kormidla výchylku zmenšíte; opačným postupem ji zvětšíte. Zkontrolujte volný pohyb v celém nastaveném rozsahu a zajistěte všechny čepy vidliček a šrouby pák serv.

Velikosti výchylek

Ovládaná plocha	Malé výchylky		Velké výchylky
	Výchylka	Expo	Výchylka	Expo
Křidélka	±30°	45 %	±44° nebo více	40 %
Výškovka	±30°	45 %	±50–60°	45 %
Směrovka	±35°	50 %	±47°	50 %

Pro první lety a klasickou akrobacii použijte malé výchylky. Velké výchylky jsou určeny zkušeným pilotům pro 3D akrobacii. Smysl exponenciálního průběhu nastavte podle návodu k vysílači tak, aby byla odezva kolem neutrálu jemnější.

Smysl otáčení motoru

Se sejmutou vrtulí zkontrolujte smysl otáčení motoru. Je-li třeba jej změnit, před prohozením libovolných dvou ze tří vodičů motoru odpojte pohonný akumulátor, případně smysl otáčení změňte programováním regulátoru. Po ověření správného nastavení RC soupravy a motoru odpojte akumulátor a namontujte vrtuli podle návodu k motoru a vrtuli.

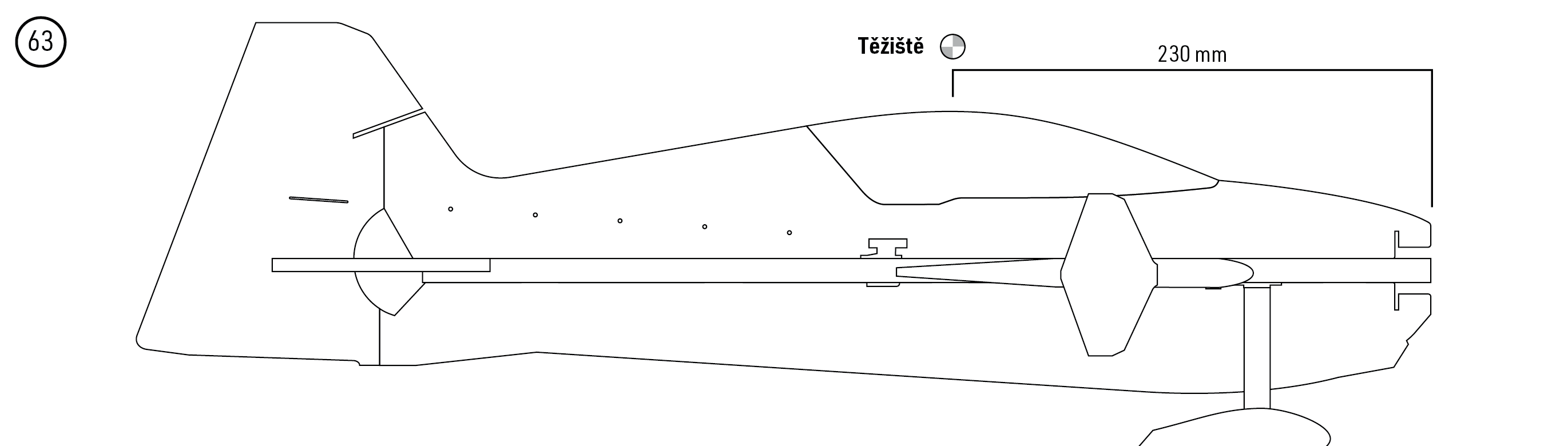

Těžiště

Pohonný akumulátor upevněte suchým zipem na bok spodní svislé části trupu. U kompletního modelu připraveného k letu posuňte akumulátor tak, aby těžiště leželo 230 mm za přední hranou přídě z EPP, měřeno podél trupu podle obrázku. Výchozím bodem měření je pěnová příď před motorovou přepážkou. (Obr. 63)

Pozor

Pro první let dodržte uvedenou polohu těžiště. Nesprávné těžiště může způsobit nestabilitu nebo neovladatelnost modelu. Původní návod dovoluje pozdější přizpůsobení zkušenému pilotovi, ale neuvádí schválený rozsah posunu.

Kontrola dosahu

Plně nabijte pohonný akumulátor a akumulátory vysílače. Podle návodu výrobce RC soupravy proveďte zkoušku dosahu s vypnutým motorem i při plném plynu; model bezpečně zajistěte a všechny osoby udržujte mimo dosah vrtule. Dosah musí zůstat téměř stejný; pokles větší než 10 % je nepřípustný. Nelétejte, dokud všechny zkoušky dosahu a řízení neproběhnou úspěšně.

Létání

Model je určen pilotům, kteří již zvládli cvičný model s křidélky. Pro první let zvolte klidné počasí a volnou letovou plochu. Požádejte zkušeného pilota o kontrolu hotového modelu a případnou pomoc se zalétáním. Začněte s malými výchylkami a před pokusem o akrobacii ověřte chování modelu v bezpečné výšce.

Příloha

Návody k regulátorům

Řiďte se návodem k nainstalovanému regulátoru: KAVAN standardní regulátory, KAVAN Plus nebo KAVAN PRO SBEC. Před připojením napájení ověřte, že parametry regulátoru a BEC vyhovují zvolenému akumulátoru a servům.

Upozornění

• Při prvním zkoušení regulátoru a motoru nemontujte vrtuli. Nejprve ověřte správné nastavení RC soupravy. Vrtuli namontujte teprve po potvrzení, že je nastavení správné.
• Nikdy nepoužívejte prasklé nebo propíchnuté akumulátorové články.
• Nikdy nepoužívejte akumulátory, o kterých víte, že se přehřívají.
• Nikdy nezkratujte vývody akumulátoru ani motoru.
• K izolaci kabelů vždy používejte vhodný izolační materiál.
• Vždy používejte vhodné konektory.
• Nepřekračujte počet článků ani serv stanovený pro regulátor.
• Přepólování akumulátoru poškodí regulátor a znamená ztrátu záruky.
• Regulátor instalujte na vhodné místo s dostatečným prouděním vzduchu pro chlazení.
• Používejte pouze akumulátory podporované regulátorem a před připojením ověřte správnou polaritu.
• Nejprve zapněte vysílač a před připojením akumulátoru ověřte, že je plyn na minimu.
• Nikdy nevypínejte vysílač, dokud je akumulátor připojen k regulátoru.
• Akumulátor připojujte až těsně před letem a po létání jej odpojte.
• Po připojení akumulátoru zacházejte s modelem mimořádně opatrně a stále udržujte odstup od vrtule. Nikdy nestůjte v rovině otáčejících se dílů ani přímo před nimi.
• Regulátor neponořujte do vody a chraňte jej před namočením, když je zapnutý.
• Létejte pouze na určeném modelářském letišti a dodržujte pravidla svého klubu.

Opravy a údržba

• Na začátku každého létání proveďte zkoušku dosahu.
• Před každým vzletem zkontrolujte správný pohyb kormidel.
• Po každém přistání zkontrolujte, zda model není poškozený, nemá uvolněné vidličky nebo táhla, ohnutý podvozek, poškozenou vrtuli apod. Do odstranění závad znovu nelétejte.

I přes odolnost pěnového EPP může dojít k poškození modelu Savage Mini. Drobná poškození opravte CA lepidlem nebo průhlednou lepicí páskou. Vážně poškozené díly nahraďte vhodnými originálními náhradními díly od prodejce KAVAN.

Po havárii nebo tvrdém přistání ihned stáhněte plyn na minimum, abyste zabránili poškození regulátoru.

Pokud při havárii nestáhnete ovladač plynu a jeho trim do nejnižší možné polohy, může dojít k poškození regulátoru a nutnosti jeho výměny.

Poznámka

Na poškození při havárii se záruka nevztahuje.

Záruka

KAVAN Europe s.r.o. zaručuje, že tato stavebnice je v okamžiku prodeje bez vad materiálu a zpracování. Záruka se nevztahuje na díly poškozené používáním nebo úpravami; odpovědnost výrobce a dovozce za žádných okolností nepřesáhne původní kupní cenu stavebnice. KAVAN Europe s.r.o. si rovněž vyhrazuje právo tuto záruku změnit nebo upravit bez předchozího upozornění. Stavebnice je průběžně zdokonalována a výrobce si vyhrazuje právo změnit konstrukci bez předchozího upozornění.

Protože KAVAN Europe s.r.o. nemá kontrolu nad případným poškozením při přepravě, způsobem sestavení ani materiály použitými modelářem k dokončení modelu, nepřebírá ani nepřijímá odpovědnost za škody spojené s používáním modelu sestaveného uživatelem. Rozhodnutím používat sestavený model uživatel přebírá plnou odpovědnost. Není-li kupující připraven tuto odpovědnost přijmout, měl by stavebnici ihned vrátit v úplném a nepoužitém stavu na místo nákupu.

Vyžaduje-li váš RC model servis, postupujte podle následujících pokynů. Jejich nedodržení může vést k zániku záruky.

1. Je-li to možné, použijte k zabalení modelu původní obal. Původní kartonovou krabici nepoužívejte jako vnější přepravní obal.
2. Přiložte podrobný popis používání modelu a RC soupravy i závady, se kterou jste se setkali. Připojte očíslovaný seznam přiloženého příslušenství a další informace, které mohou pomoci servisnímu oddělení. Poznámku opatřete datem a ověřte, že obsahuje vaši úplnou adresu a telefonní číslo.
3. Uveďte své jméno, adresu a telefonní číslo, na kterém jste dostupní během pracovní doby. Přiložte kopii dokladu o koupi modelu.

Tento záruční list vás opravňuje k bezplatné záruční opravě výrobku dodaného KAVAN Europe s.r.o. po dobu 24 měsíců. Záruka se nevztahuje na běžné opotřebení vzniklé obvyklým používáním, protože jde o výrobek určený pro sportovní a modelářské použití, při němž jsou jednotlivé díly vystaveny mnohem většímu zatížení než u běžných hraček. Pohyblivé díly modelu, například motor, serva a jejich převody, podléhají přirozenému opotřebení a časem může být nutná jejich výměna.

Záruka se rovněž nevztahuje na díly modelu nebo RC soupravy, které byly nesprávně instalovány, bylo s nimi hrubě nebo nesprávně zacházeno, byly poškozeny při havárii nebo je opravovala či upravovala neoprávněná osoba. Stejně jako jinou citlivou elektroniku nevystavujte RC soupravu vysokým ani nízkým teplotám, vlhkosti nebo prašnému prostředí. Nenechávejte ji dlouhodobě na přímém slunci.
