KAVAN Savage Max 1080mm - Návod k obsluze

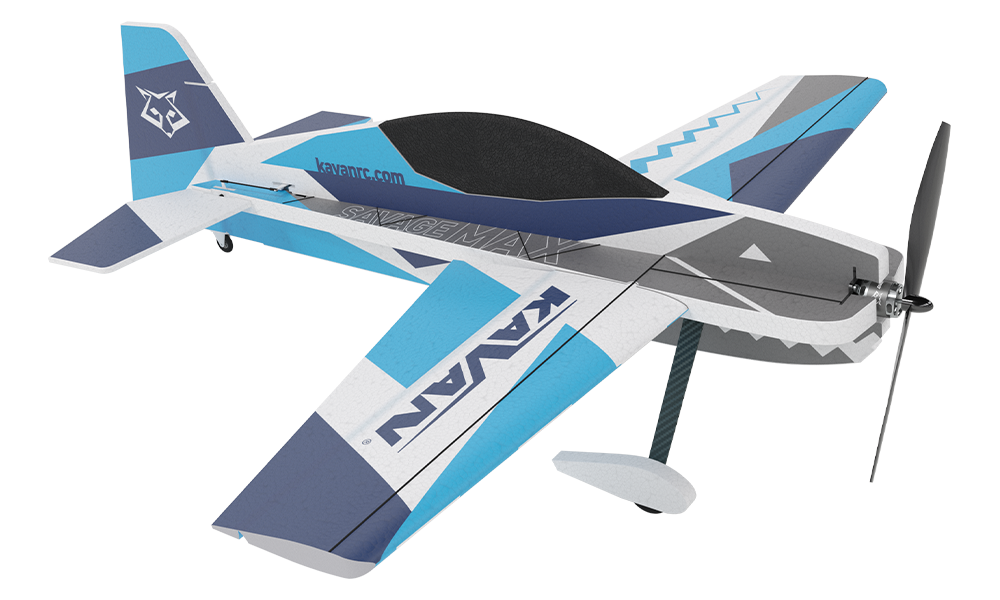

KAVAN Savage Max - modrá

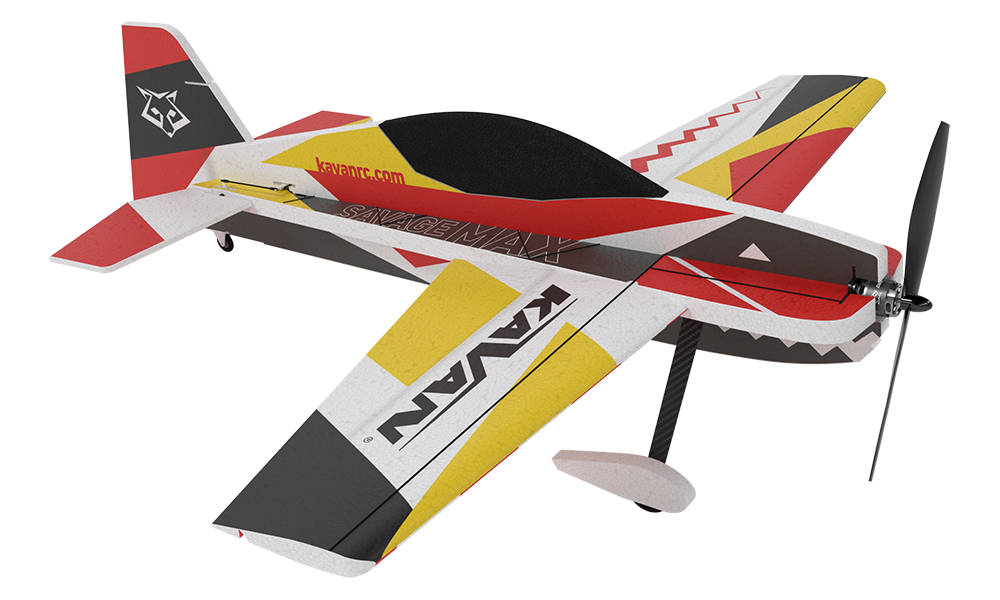

KAVAN Savage Max - červená
Úvod
Savage Max je stavebnice modelu pro 3D akrobacii z EPP (expandovaného polypropylenu) vyztuženého uhlíkem. Velké řídicí plochy a plovoucí vodorovná ocasní plocha jsou vhodné pro piloty, kteří již zvládli cvičný model s ovládáním křidélek, výškovky, směrovky a plynu. Motor, regulátor, RC soupravu, pohonný akumulátor a čtyři serva si stavitel vybírá a instaluje sám.
Než začnete
- Pokud nejste zkušeným RC pilotem, zajistěte si zkušeného pilota, který zkontroluje dokončený model a pomůže vám s prvními lety. Přestože jsme se snažili připravit podrobný návod, RC modely jsou poměrně složité a zkušený modelář může váš model rychle zkontrolovat, aby první lety proběhly úspěšně.
- Model sestavujte přesně podle tohoto návodu. Nepokoušejte se jej jakkoliv upravovat nebo měnit, protože by to mohlo nepříznivě ovlivnit jeho letové vlastnosti.
- Než začnete, zkontrolujte celý obsah stavebnice a přesvědčte se, že žádný díl nechybí ani není poškozený. Zároveň se tak seznámíte s jednotlivými součástmi modelu. Zjistíte-li, že některý díl chybí nebo je poškozený, ihned se obraťte na prodejce se žádostí o výměnu.
- Každý díl před lepením vyzkoušejte nasucho. Ověřte, že používáte správný díl a že dobře lícuje. Ani velké množství lepidla nenahradí špatně padnoucí díl.
- Návod uvádí výchozí polohu těžiště (CG) a doporučené výchylky kormidel. Pro první let dodržte předepsané těžiště; jinak může být model nestabilní, obtížně ovladatelný nebo neschopný bezpečného letu. Před pozdějšími úpravami si přečtěte část o přípravě k letu.
Prodejce nemůže přijmout zpět stavebnici, jejíž stavba již byla zahájena.
Zásady bezpečného provozu
Tento RC model není hračka. Používejte jej opatrně a přesně podle pokynů v tomto návodu.
Model sestavte přesně podle tohoto návodu. Model NEUPRAVUJTE ani neměňte. Při nedodržení tohoto požadavku záruka automaticky zaniká. Dodržováním pokynů získáte bezpečný a pevný model.
Děti mladší 14 let smějí model provozovat pouze pod dohledem dospělé osoby.
Před každým letem ověřte, že je model v bezvadném stavu, veškeré vybavení funguje správně a konstrukce není poškozená.
Létejte pouze za slabého větru na bezpečném místě bez překážek.
Všeobecná upozornění
- RC letadlo není hračka! Nesprávné použití může způsobit vážné zranění a škody na majetku. Létejte pouze na bezpečném místě a dodržujte všechny pokyny a doporučení v tomto návodu. Pozor na vrtuli! Volné předměty, například části oděvu, tužky nebo šroubováky, držte mimo dosah otáčející se vrtule. Zabraňte přiblížení rukou a obličejů svých i ostatních osob a také zvířat k otáčející se vrtuli.
- Jako uživatel odpovídáte za provoz, který neohrožuje vás ani ostatní a nezpůsobuje poškození výrobku nebo cizího majetku. Model je řízen rádiovým signálem, který mohou rušit vnější zdroje mimo vaši kontrolu. Rušení, závada vybavení nebo chyba pilota mohou způsobit ztrátu řízení. Proto vždy udržujte kolem modelu dostatečnou bezpečnou vzdálenost ve všech směrech, abyste předešli kolizím a zranění.
- Nikdy model neprovozujte s vybitými akumulátory nebo bateriemi vysílače.
- Model vždy provozujte na otevřeném prostranství mimo dosah elektrického vedení, automobilů, provozu a osob. Vyhněte se zalidněným místům, kde by mohlo dojít ke zranění nebo škodám.
- Pečlivě dodržujte pokyny a upozornění k tomuto výrobku i veškerému dalšímu vybavení, které používáte, například nabíječům a akumulátorům.
- Veškeré chemikálie, drobné díly a elektrická zařízení uchovávejte mimo dosah dětí.
- Vlhkost poškozuje elektroniku. Zařízení, která nejsou výslovně navržena a chráněna pro tento účel, nevystavujte vodě.
- Model je převážně z plastů a není nehořlavý. Chraňte jej před zdroji tepla, přímým sluncem a rozpáleným uzavřeným autem; vysoká teplota může deformovat pěnový drak nebo způsobit jiné poškození.
- Pokud model nepoužíváte, odpojte pohonný akumulátor. Regulátor odebírá proud i při nulovém plynu; ponechání akumulátoru připojeného po hodiny nebo dny může způsobit hluboké vybití, jeho poškození a riziko požáru.
Obsah sady
Potištěné díly trupu, křídla, ocasních ploch a krytů kol z EPP; překližková motorová přepážka; uhlíkové výztuhy a podvozek; kola; plastové páky a příslušenství; díly táhel a návod. Motor, vrtule, regulátor, RC souprava, pohonný akumulátor a serva nejsou součástí stavebnice.
Vlastnosti
- Potištěné díly draku z EPP s uhlíkovými výztuhami
- Navržen a vyroben v České republice
- Velké řídicí plochy a lehký drak
- Plovoucí vodorovná ocasní plocha na uhlíkové trubce
- Uhlíkový hlavní podvozek a volně otočné ostruhové kolečko
- Ovládaná křidélka, výškovka, směrovka a otáčky motoru
Technické údaje
| Parametr | Hodnota |
|---|---|
| Rozpětí | 1080 mm |
| Délka | 1200 mm |
| Letová hmotnost | Přibližně 850 g |
Dále budete potřebovat
- Vysílač a kompatibilní přijímač s alespoň 4 kanály; doporučujeme počítačovou RC soupravu s dvojími výchylkami a exponenciálním průběhem.
- Střídavý pohon, vhodný pohonný akumulátor LiPo 3S nebo 4S a nabíječ a čtyři mikroserva: dvě pro křidélka, jedno pro výškovku a jedno pro směrovku. Z níže uvedených tabulek vyberte úplnou sestavu.
- Běžné modelářské nářadí: modelářský nůž (KAV66.770), šroubováky, kleště, vrtačku s vrtáky Ø1,5 mm, Ø1,6 mm, Ø2,0 mm a Ø3,0 mm a brusný papír zrnitosti 180–360.
- Středně husté CA lepidlo (KAV56.9952), řídké CA lepidlo (KAV56.9951), aktivátor CA lepidla (KAV56.9959) a tavné lepidlo.
Doporučené pohonné jednotky a serva
- Rekreační akrobacie: Pro začínající akrobatické a rekreační piloty, kteří dávají přednost klasické akrobacii s lehkým, velmi odolným pěnovým modelem.
- Akrobacie: Pro sportovní piloty, kteří dávají přednost klasické akrobacii.
- Rekreační 3D: Pro začínající 3D a rekreační piloty.
- 3D: Pro piloty, kteří mají rádi náročnou 3D akrobacii.
S analogovými servy lze použít 40–45A regulátor s dostatečně dimenzovaným lineárním BEC. Pro rychlá digitální serva s vysokým tahem použijte výkonný spínaný SBEC. Ověřte požadavky všech čtyř serv na napájecí napětí a proud.
3S LiPo Acro
| 3S LiPo | Rekreační akrobacie | Akrobacie |
|---|---|---|
| Motor | KAVAN C3536-1250 | KAVAN PRO 3536-1150 |
| Vrtule | APC 10×5"E | APC 10×5"E |
| Regulátor | KAVAN R-40B | KAVAN PRO-40SB |
| Akumulátor | KAVAN LiPo 11,1 V 1800 mAh 30/60C | KAVAN LiPo 11,1 V 1300 mAh 40/80C |
| Serva | KAVAN GO-13MG, Hitec HS-65MG nebo HS-70MG | KAVAN GO-1013MG, Hitec HS-5065MG nebo HS-5070MH |
3S LiPo 3D
| 3S LiPo | Rekreační 3D | 3D |
|---|---|---|
| Motor | KAVAN C3536-1000 | KAVAN PRO 3536-1000 |
| Vrtule | APC 11×4,7"SF | APC 11×4,7"SF |
| Regulátor | KAVAN R-40B | KAVAN PRO-40SB |
| Akumulátor | KAVAN LiPo 11,1 V 1800 mAh 40/80C | KAVAN LiPo 11,1 V 1300 mAh 40/80C |
| Serva | KAVAN GO-13MG, Hitec HS-65MG nebo HS-70MG | KAVAN GO-1013MG, Hitec HS-5065MG nebo HS-5070MH |
4S LiPo
| 4S LiPo | Akrobacie | 3D |
|---|---|---|
| Motor | KAVAN PRO 3536-1150 | KAVAN PRO 3536-1000 |
| Vrtule | APC 9×5"E | APC 10×4,7"SF |
| Regulátor | KAVAN PRO-40SB | KAVAN PRO-40SB |
| Akumulátor | KAVAN LiPo 14,8 V 1300 mAh 40/80C | KAVAN LiPo 14,8 V 1300 mAh 40/80C |
| Serva | KAVAN GO-1013MG, Hitec HS-5065MG nebo HS-5070MH | KAVAN GO-1013MG, Hitec HS-5065MG nebo HS-5070MH |
Seznam dílů
Dodané díly určete podle odkazů na obrázky. Pokud není uvedeno jinak, rozměry platí pro nesestavené díly.
Hlavní díly
| Díl | Počet | Materiál | Rozměry | Obrázek |
|---|---|---|---|---|
| Návod k obsluze | 1 | papír | A4 | — |
| Trup – horní svislá část | 1 | EPP | — | (Obr. 68) |
| Trup – dolní svislá část | 1 | EPP | — | (Obr. 28) |
| Trup – přední vodorovná část | 1 | EPP | — | (Obr. 1) |
| Trup – zadní vodorovná část | 1 | EPP | — | (Obr. 1) |
| Křídlo – levá + pravá polovina | 1+1 | EPP | — | (Obr. 4) |
| Kabina | 1 | EPP | — | (Obr. 28) |
| Kýlovka a směrovka | 1 | EPP | — | (Obr. 69) |
| Plovoucí vodorovná ocasní plocha – levá + pravá polovina | 1+1 | EPP | — | (Obr. 14) |
| Kryt kola | 2 | EPP | — | (Obr. 51) |
| Hlavní podvozek | 1 | uhlík | — | (Obr. 47) |
Svazek uhlíkových dílů
| Díl | Počet | Materiál | Rozměry | Obrázek |
|---|---|---|---|---|
| Nosník křídla | 2 | uhlík | 5×1×1000 mm | (Obr. 7) |
| Výztuha trupu | 4 + 1 | uhlík | 4 × 3×0,5×1000 mm + 1 × 3×0,5×500 mm | (Obr. 8) (Obr. 9) |
| Trubka plovoucí vodorovné ocasní plochy | 1 | uhlík | Ø5/3,5×330 mm | (Obr. 16) |
| Výztuha přídě | 1 | uhlík | 3×1×1000 mm | (Obr. 21) |
Sáček s drobným příslušenstvím
| Díl | Počet | Materiál | Rozměry | Obrázek |
|---|---|---|---|---|
| Motorová přepážka | 1 | překližka | 3 mm | (Obr. 21) |
| Táhlo výškovky | 1 | uhlík | Ø1,8×100 mm | (Obr. 61) |
| Táhlo směrovky | 1 | uhlík | Ø1,8×125 mm | (Obr. 65) |
| Páky křidélek | 1 sada | plast | — | (Obr. 31) |
| Páka směrovky | 1 sada | plast | — | (Obr. 65) |
| Páka výškovky | 1 sada | plast | — | (Obr. 16) |
| Podvozková deska | 1 | sklolaminát | — | (Obr. 27) |
| Kolo | 2 | plast | Ø50 mm | (Obr. 51) |
| Ostruhové kolečko | 1 | plast | Ø25 mm | (Obr. 70) |
| Držák krytu kola | 2 | plast | — | (Obr. 51) |
| Osa kola | 2 | ocel | Šroub M3×16 mm s vnitřním šestihranem | (Obr. 51) |
| Matice M3 | 4 | ocel | M3 | (Obr. 51) |
| Klobouková matice M3 | 2 | ocel | M3 | (Obr. 51) |
| Podložka M3 malá | 4 | ocel | Ø6 mm | (Obr. 51) |
| Podložka M3 velká | 4 | ocel | Ø9 mm | (Obr. 47) |
| Podvozkový šroub | 4 | ocel | Šroub M3×30 mm s vnitřním šestihranem | (Obr. 47) |
| Držák podvozkového šroubu | 4 | plast | — | (Obr. 21) |
| Třmen podvozku | 2 | plast | — | (Obr. 47) |
| Držák ostruhového kolečka | 1 sada | plast | — | (Obr. 70) |
| Osa ostruhového kolečka | 1 | ocel | Šroub M2×10 mm | (Obr. 70) |
| Osa držáku ostruhového kolečka | 1 | ocel | Šroub M2×5 mm | (Obr. 70) |
| Ložisko plovoucí vodorovné ocasní plochy | 2 | plast | — | (Obr. 12) |
| Držák trubky vodorovné ocasní plochy | 1 sada | plast | — | (Obr. 13) |
| Vidlička | 8 | plast | — | (Obr. 43) (Obr. 61) (Obr. 65) |
| Čep vidličky | 8 | mosaz | — | (Obr. 43) (Obr. 61) (Obr. 65) |
| Táhlo křidélka | 2 | ocel | Šroub M2×40 mm | (Obr. 43) (Obr. 44) |
| Závitová koncovka M2 | 2 | mosaz | — | (Obr. 61) (Obr. 65) |
Hlavní část
Sestavení modelu
Při stavbě, nastavování RC soupravy a první zkoušce motoru ponechte vrtuli sejmutou. Pohonný akumulátor ponechte odpojený, kromě nezbytných zkoušek pod napětím. Před připojením pohonného akumulátoru zapněte vysílač s plynem na minimu; před vypnutím vysílače odpojte akumulátor.
Symboly ve výkresech a šablony
Postupujte podle obrázků v číselném pořadí. Popisky v původních výkresech znamenají:
| Popisek ve výkresu | Význam |
|---|---|
| Medium CA | Středně husté kyanoakrylátové lepidlo |
| Thin CA | Řídké kyanoakrylátové lepidlo |
| No glue / Do not glue | V tomto kroku označený spoj nelepte |
| Carbon | Vložte uhlíkovou výztuhu |
| Červené kapky | Naneste několik kapek uvedeného lepidla |
| Accelerator | Použijte aktivátor CA lepidla |
| Hot glue | Použijte tavné lepidlo |
| TS / Top side | Horní strana |
| BS / Bottom side | Spodní strana |
| L + R | Zhotovte souměrnou levou a pravou sestavu |
| Symbol vrtáku a Ø | Vyvrtejte na uvedený průměr |
| Cut / Cut line | Řežte podél vyznačené čáry |
| Roughen / Sand to shape | Zdrsněte lepenou plochu nebo zabruste konec do vyobrazeného tvaru |
| Servo neutral | Před nastavením páky elektricky nastavte servo do neutrálu |
Šablony táhel na stranách 18–19 dodaného tištěného návodu jsou v měřítku 1:1. Použijte je k nastavení nástavců pák serv a neutrální polohy kormidel. Neodměřujte délky z obrázku se změněnou velikostí na obrazovce. (Obr. 35)+(Obr. 36)+(Obr. 46)+(Obr. 58)+(Obr. 82)+(Obr. 83)
Křídlo a vodorovná část trupu
- Středně hustým CA slepte přední a zadní vodorovnou část trupu. Označený otvor v přídi pro motorovou přepážku zatím nelepte. Horní a spodní stranu určete podle výřezů pro ložiska ocasní plochy. (Obr. 1) (Obr. 2) (Obr. 3)
- Středně hustým CA přilepte obě poloviny křídla k trupu; jejich profily musí být vyrovnané s vodorovnou částí trupu. Na obou stranách vyřízněte drážky pro nosníky hluboké 6 mm a řídkým CA do každé strany zalepte jeden uhlíkový nosník 5×1×1000 mm. (Obr. 4) (Obr. 5) (Obr. 6) (Obr. 7)
- Rozvrhněte výztuhy trupu P a D1–D5. Čtyři pásky 3×0,5×1000 mm a jeden pásek 3×0,5×500 mm nařežte podle řezného plánu; každý díl předem poměřte na modelu. Výztuhy vložte na obou stranách a zalepte řídkým CA. (Obr. 8) (Obr. 9) (Obr. 10) (Obr. 11)
Plovoucí vodorovná ocasní plocha
- Středně hustým CA zalepte obě ložiska vodorovné ocasní plochy do trupu ve správné orientaci. Oddělte držáky trubky a zalepte je do obou polovin ocasní plochy. (Obr. 12) (Obr. 13) (Obr. 14) (Obr. 15)
- Nasucho zasuňte dodanou uhlíkovou trubku délky 330 mm do ocasní plochy a ložisek v trupu. Oddělte díly páky výškovky a a b; díl b odložte pro páku serva. Díl a nasuňte na trubku tak, aby směřoval dolů. Zatím jej nelepte. (Obr. 16) (Obr. 17) (Obr. 18)
- Vyrovnejte obě poloviny ocasní plochy a u každého ložiska v trupu ponechte mezeru 0,5–1 mm. Středně hustým CA zalepte trubku pouze do polovin ocasní plochy. Zabraňte vniknutí lepidla do ložisek v trupu, aby se sestava volně otáčela. (Obr. 19) (Obr. 20)
Příď a spodní část trupu
- Uhlíkový pásek 3×1×1000 mm nařežte na čtyři díly délky 210 mm. Držáky podvozkových šroubů slepte středně hustým CA ve dvojicích se zarovnanými drážkami a poté je zalepte do trupu. (Obr. 21) (Obr. 22) (Obr. 23)
- Středně hustým CA zalepte překližkovou motorovou přepážku do přídě. Vložte čtyři uhlíkové výztuhy, dvě shora a dvě zespodu, a zalepte je řídkým CA. Zdrsněte sklolaminátovou podvozkovou desku a přilepte ji zespodu tak, aby její otvory lícovaly s držáky šroubů. (Obr. 24) (Obr. 25) (Obr. 26) (Obr. 27)
- Přilepte profil kabiny ke svislé části trupu. Podél vyznačené čáry prořízněte spojovací můstky a oddělte spodní díl c od horního dílu d. Středně hustým CA přilepte díl c zespodu k vodorovné části trupu; dodržte pravý úhel. Díl d odložte na později. (Obr. 28) (Obr. 29) (Obr. 30)
Serva a táhla křidélek
- Oddělte nástavce pák serv e a páky křidélek f. Obě serva křidélek elektricky nastavte do neutrálu a namontujte jejich páky s nástavci jako zrcadlově souměrné sestavy. Drážky pro kabely prořízněte do hloubky 4 mm a serva nasucho vyzkoušejte v otvorech. (Obr. 31) (Obr. 32) (Obr. 33) (Obr. 34)
- Každý nástavec vyrovnejte podle šablony táhla v měřítku 1:1. Bodově jej přilepte k páce serva řídkým CA, vyvrtejte vyznačený zajišťovací otvor Ø1,5 mm, zezadu zašroubujte zajišťovací šroub a přečnívající konec odřízněte v rovině s pákou. Serva upevněte tavným lepidlem a jejich kabely veďte v drážkách. (Obr. 36) (Obr. 37) (Obr. 38) (Obr. 39) (Obr. 40) (Obr. 41)
- Středně hustým CA zalepte páky křidélek do drážek. Dodané šrouby M2 zkraťte na závitové tyče délky 28 mm a na každý konec našroubujte vidličku. Každé táhlo nastavte na 54 mm mezi středy čepů, zkontrolujte podle šablony a obě vidličky zajistěte čepy. (Obr. 42) (Obr. 43) (Obr. 44) (Obr. 45) (Obr. 46)
Hlavní podvozek
- Otvory pro osy kol v uhlíkovém podvozku vyvrtejte na Ø3,0 mm. Podvozek přetáhněte přes spodní část trupu a upevněte dvěma třmeny, čtyřmi šrouby M3×30 mm a čtyřmi velkými podložkami M3. (Obr. 47) (Obr. 48) (Obr. 49) (Obr. 50)
- Náboje kol vyvrtejte na Ø3,0 mm. Každé kolo nasaďte na šroub osy M3×16 mm s malou podložkou a maticí. Zdrsněte tři lepicí plošky každého držáku krytu kola, nasaďte držák a sestavu upevněte k podvozku zbývající malou podložkou a kloboukovou maticí M3. Kryty kol z EPP přilepte k držákům středně hustým CA. Zkontrolujte volné otáčení obou kol. (Obr. 51) (Obr. 52) (Obr. 53) (Obr. 54) (Obr. 55)
Ovládání výškovky a směrovky
- Servo výškovky nastavte do neutrálu, nasaďte nástavec b a vyrovnejte jej podle šablony výškovky. Nástavec zajistěte řídkým CA a šroubem v otvoru Ø1,5 mm; šroub zkraťte v rovině s pákou jako u křidélek. Po kontrole polohy upevněte servo tavným lepidlem. (Obr. 56) (Obr. 57) (Obr. 58) (Obr. 59) (Obr. 60)
- Zabruste konce táhla výškovky Ø1,8×100 mm do vyobrazeného tvaru a řídkým CA přilepte pevnou vidličku a závitovou koncovku M2. Na koncovku našroubujte nastavitelnou vidličku. Výkres uvádí 130 mm mezi středy čepů a 98 mm mezi označenými čely koncovek; jde o rozměry sestavy, nikoli o délky pro řezání uhlíkové tyče. Ocasní plochu vyrovnejte s vodorovnou částí trupu, zajistěte čepy vidliček a teprve potom přilepte páku a k trubce středně hustým CA. Do ložisek nesmí vniknout lepidlo. (Obr. 61) (Obr. 62) (Obr. 63) (Obr. 64)
- Stejným postupem a podle šablony směrovky připravte páku jejího serva. Sestavte uhlíkové táhlo Ø1,8×125 mm s vidličkami a závitovou koncovkou M2. Výkres uvádí 144 mm mezi středy čepů a 103 mm mezi označenými čely koncovek. Pevné koncovky zajistěte řídkým CA; závitovou vidličku ponechte nastavitelnou. (Obr. 65) (Obr. 66) (Obr. 67)
Horní část trupu, ostruha a pohonná jednotka
- Středně hustým CA přilepte horní díl trupu d a poté nasaďte sestavu kýlovky a směrovky. Zkontrolujte vyrovnání a volný pohyb směrovky. (Obr. 68) (Obr. 69)
- Oddělte díly držáku ostruhového kolečka. Náboj kolečka a vyobrazený průchozí otvor vyvrtejte na Ø2,0 mm, otvor v protější straně držáku na Ø1,6 mm. Kolečko nasaďte na šroub osy M2×10 mm, bočnice držáku přehněte a slepte středně hustým CA. Zkontrolujte volné otáčení kolečka. (Obr. 70) (Obr. 71) (Obr. 72) (Obr. 73) (Obr. 74)
- Držák ostruhového kolečka připevněte k montážní desce otočným šroubem M2×5 mm. Podle obrázku zajistěte středně hustým CA a aktivátorem pouze vyčnívající konec šroubu; otočný spoj musí zůstat volný. Montážní desku přilepte k trupu středně hustým CA. (Obr. 75) (Obr. 76) (Obr. 77)
- Středně hustým CA zalepte páku směrovky do drážky, připojte táhlo a zajistěte čepy vidliček. Se servem ve středové poloze nastavte směrovku do neutrálu. (Obr. 78) (Obr. 79)
- Vybraný motor upevněte k motorové přepážce a podle příslušných návodů nainstalujte regulátor a přijímač. Všechny kabely veďte a upevněte mimo motor a táhla a zajistěte chlazení regulátoru. Přestože obrázek ukazuje i namontovanou vrtuli, ponechte ji sejmutou až do dokončení kontroly RC soupravy a motoru. (Obr. 80)
Stavební obrázky
Předletová příprava
Kontrola RC soupravy a řízení
- Serva a regulátor připojte k přijímači podle návodu k RC soupravě. Ověřte, že napětí BEC vyhovuje přijímači i všem čtyřem servům. Podle šablon táhel zkontrolujte neutrální polohy a geometrii ovládání.
- Se sejmutou vrtulí zapněte vysílač s plynem na minimu, ostatní ovladače a trimy nastavte do středu a připojte pohonný akumulátor. Zkontrolujte smysl pohybu všech kormidel a táhly nastavte neutrální polohy.
- Nastavte doporučené výchylky. Přesunutím táhla blíže k hřídeli serva nebo dále od osy otáčení kormidla výchylku zmenšíte; opačným postupem ji zvětšíte. Zkontrolujte volný pohyb v celém nastaveném rozsahu a zajistěte všechny čepy vidliček a šrouby pák serv.
Velikosti výchylek
| Ovládaná plocha | Malé výchylky | Velké výchylky | ||
|---|---|---|---|---|
| Výchylka | Expo | Výchylka | Expo | |
| Křidélka | ±35° | 45 % | ±50° nebo více | 45 % |
| Výškovka | ±30° | 45 % | ±50° nebo více | 45 % |
| Směrovka | ±35° | 50 % | ±47° | 50 % |
Pro první lety a klasickou akrobacii použijte malé výchylky. Velké výchylky jsou určeny zkušeným pilotům pro 3D akrobacii. Smysl exponenciálního průběhu nastavte podle návodu k vysílači tak, aby byla odezva kolem neutrálu jemnější.
Smysl otáčení motoru
Se sejmutou vrtulí zkontrolujte smysl otáčení motoru. Je-li třeba jej změnit, před prohozením libovolných dvou ze tří vodičů motoru odpojte pohonný akumulátor, případně smysl otáčení změňte programováním regulátoru. Po ověření správného nastavení RC soupravy a motoru odpojte akumulátor a namontujte vrtuli podle návodu k motoru a vrtuli.
Těžiště
Pohonný akumulátor upevněte suchým zipem na bok spodní svislé části trupu. U kompletního modelu připraveného k letu posuňte akumulátor tak, aby těžiště leželo 260 mm za předním okrajem přídě z EPP, měřeno podél trupu podle obrázku. Výchozím bodem je pěnová příď před motorovou přepážkou. (Obr. 81)
Pro první let dodržte uvedenou polohu těžiště. Nesprávné těžiště může způsobit nestabilitu nebo neovladatelnost modelu. Původní návod dovoluje pozdější přizpůsobení zkušenému pilotovi, ale neuvádí schválený rozsah posunu.
Kontrola dosahu
Plně nabijte pohonný akumulátor a akumulátory vysílače. Podle návodu výrobce RC soupravy proveďte zkoušku dosahu s vypnutým motorem i při plném plynu; model bezpečně zajistěte a všechny osoby udržujte mimo dosah vrtule. Dosah musí zůstat téměř stejný; pokles větší než 10 % je nepřípustný. Nelétejte, dokud všechny zkoušky dosahu a řízení neproběhnou úspěšně.
Létání
Model je určen pilotům, kteří již zvládli cvičný model s křidélky. Pro první let zvolte klidné počasí a volnou letovou plochu. Požádejte zkušeného pilota o kontrolu hotového modelu a případnou pomoc se zalétáním. Začněte s malými výchylkami a před pokusem o akrobacii ověřte chování modelu v bezpečné výšce.
Příloha
Návody k regulátorům
Řiďte se návodem k nainstalovanému regulátoru: KAVAN standardní regulátory, KAVAN Plus nebo KAVAN PRO SBEC. Před připojením napájení ověřte, že parametry regulátoru a BEC vyhovují zvolenému akumulátoru a servům.
Upozornění
- Při prvním zkoušení regulátoru a motoru nemontujte vrtuli. Nejprve ověřte správné nastavení RC soupravy. Vrtuli namontujte teprve po potvrzení, že je nastavení správné.
- Nikdy nepoužívejte prasklé nebo propíchnuté akumulátorové články.
- Nikdy nepoužívejte akumulátory, o kterých víte, že se přehřívají.
- Nikdy nezkratujte vývody akumulátoru ani motoru.
- K izolaci kabelů vždy používejte vhodný izolační materiál.
- Vždy používejte vhodné konektory.
- Nepřekračujte počet článků ani serv stanovený pro regulátor.
- Přepólování akumulátoru poškodí regulátor a znamená ztrátu záruky.
- Regulátor instalujte na vhodné místo s dostatečným prouděním vzduchu pro chlazení.
- Používejte pouze akumulátory podporované regulátorem a před připojením ověřte správnou polaritu.
- Nejprve zapněte vysílač a před připojením akumulátoru ověřte, že je plyn na minimu.
- Nikdy nevypínejte vysílač, dokud je akumulátor připojen k regulátoru.
- Akumulátor připojujte až těsně před letem a po létání jej odpojte.
- Po připojení akumulátoru zacházejte s modelem mimořádně opatrně a stále udržujte odstup od vrtule. Nikdy nestůjte v rovině otáčejících se dílů ani přímo před nimi.
- Regulátor neponořujte do vody a chraňte jej před namočením, když je zapnutý.
- Létejte pouze na určeném modelářském letišti a dodržujte pravidla svého klubu.
Opravy a údržba
- Na začátku každého létání proveďte zkoušku dosahu.
- Před každým vzletem zkontrolujte správný pohyb kormidel.
- Po každém přistání zkontrolujte, zda model není poškozený, nemá uvolněné vidličky nebo táhla, ohnutý podvozek, poškozenou vrtuli apod. Do odstranění závad znovu nelétejte.
I přes odolnost pěnového EPP může dojít k poškození modelu Savage Max. Drobná poškození opravte CA lepidlem nebo průhlednou lepicí páskou. Vážně poškozené díly nahraďte vhodnými originálními náhradními díly od prodejce KAVAN.
Po havárii nebo tvrdém přistání ihned stáhněte plyn na minimum, abyste zabránili poškození regulátoru.
Pokud při havárii nestáhnete ovladač plynu a jeho trim do nejnižší možné polohy, může dojít k poškození regulátoru a nutnosti jeho výměny.
Na poškození při havárii se záruka nevztahuje.
Záruka
KAVAN Europe s.r.o. zaručuje, že tato stavebnice je v okamžiku prodeje bez vad materiálu a zpracování. Záruka se nevztahuje na díly poškozené používáním nebo úpravami; odpovědnost výrobce a dovozce za žádných okolností nepřesáhne původní kupní cenu stavebnice. KAVAN Europe s.r.o. si rovněž vyhrazuje právo tuto záruku změnit nebo upravit bez předchozího upozornění. Stavebnice je průběžně zdokonalována a výrobce si vyhrazuje právo změnit konstrukci bez předchozího upozornění.
Protože KAVAN Europe s.r.o. nemá kontrolu nad případným poškozením při přepravě, způsobem sestavení ani materiály použitými modelářem k dokončení modelu, nepřebírá ani nepřijímá odpovědnost za škody spojené s používáním modelu sestaveného uživatelem. Rozhodnutím používat sestavený model uživatel přebírá plnou odpovědnost. Není-li kupující připraven tuto odpovědnost přijmout, měl by stavebnici ihned vrátit v úplném a nepoužitém stavu na místo nákupu.
Vyžaduje-li váš RC model servis, postupujte podle následujících pokynů. Jejich nedodržení může vést k zániku záruky.
- Je-li to možné, použijte k zabalení modelu původní obal. Původní kartonovou krabici nepoužívejte jako vnější přepravní obal.
- Přiložte podrobný popis používání modelu a RC soupravy i závady, se kterou jste se setkali. Připojte očíslovaný seznam přiloženého příslušenství a další informace, které mohou pomoci servisnímu oddělení. Poznámku opatřete datem a ověřte, že obsahuje vaši úplnou adresu a telefonní číslo.
- Uveďte své jméno, adresu a telefonní číslo, na kterém jste dostupní během pracovní doby. Přiložte kopii dokladu o koupi modelu.
Tento záruční list vás opravňuje k bezplatné záruční opravě výrobku dodaného KAVAN Europe s.r.o. po dobu 24 měsíců. Záruka se nevztahuje na běžné opotřebení vzniklé obvyklým používáním, protože jde o výrobek určený pro sportovní a modelářské použití, při němž jsou jednotlivé díly vystaveny mnohem většímu zatížení než u běžných hraček. Pohyblivé díly modelu, například motor, serva a jejich převody, podléhají přirozenému opotřebení a časem může být nutná jejich výměna.
Záruka se rovněž nevztahuje na díly modelu nebo RC soupravy, které byly nesprávně instalovány, bylo s nimi hrubě nebo nesprávně zacházeno, byly poškozeny při havárii nebo je opravovala či upravovala neoprávněná osoba. Stejně jako jinou citlivou elektroniku nevystavujte RC soupravu vysokým ani nízkým teplotám, vlhkosti nebo prašnému prostředí. Nenechávejte ji dlouhodobě na přímém slunci.
