KAVAN PC-6 Porter 1500mm - Návod k obsluze

KAV02.8089

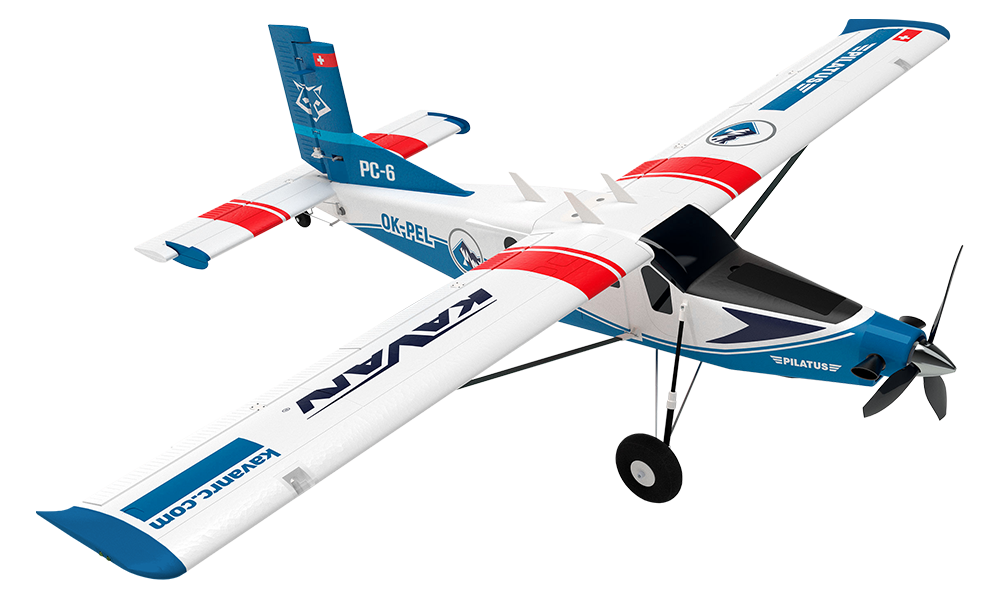

KAVAN PC-6 Porter - modrá

KAV02.8090

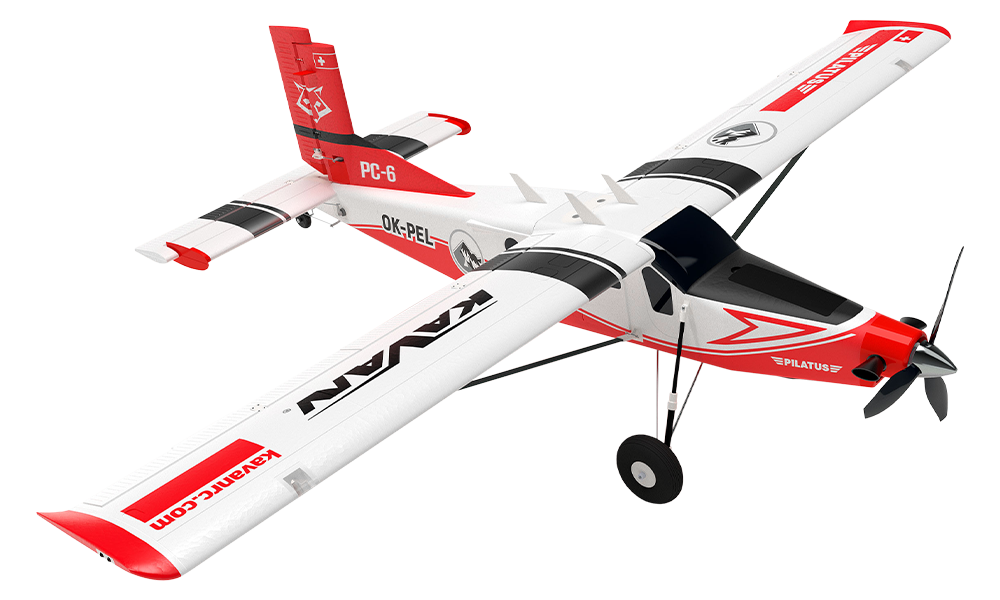

KAVAN PC-6 Porter - červená

Úvod

Pilatus PC-6 Porter je polomaketa užitkového letadla kategorie STOL (krátký vzlet a přistání). Jeho uhlíkem vyztužený drak z EPO (expandovaného polyolefinu) má osazený střídavý motor, regulátor a šest serv. Model je určen pilotům, kteří již zvládají cvičný model s ovládanými křidélky, výškovkou, směrovkou a plynem.

Pilatus PC-6 Porter/Turbo-Porter

Švýcarský jednomotorový užitkový letoun kategorie STOL Pilatus PC-6 Porter, původně poháněný plochým šestiválcem Lycoming, poprvé vzlétl v roce 1959. Brzy následoval vylepšený Turbo-Porter s turbovrtulovým motorem. V průběhu let tato krásná letadla vynášely do vzduchu motory Turbomeca Astazou II, Garrett AiResearch TPE 331 a nakonec Pratt & Whitney Canada PT6A (asi 70 % všech vyrobených PC-6).

Neuvěřitelné, téměř vrtulníkové schopnosti krátkého vzletu a přistání rychle přilákaly vojenské i civilní provozovatele. Portery s kolovým podvozkem, lyžemi či plováky spolehlivě slouží po celém světě, nad pouštěmi, džunglemi, jezery, horami, sněhem i ledem. Není divu, že PC-6 drží světový rekord nejvýše položeného přistání letadla s pevnými křídly: 18 865 stop (5750 m) na ledovci Dhaulagiri v Nepálu.

Po dodání 604 kusů během 63 let ukončil Pilatus výrobu v roce 2022…

Technické údaje skutečného letadla (PC-6/B2-H4)

Rozpětí	15,87 m
Délka	10,90 m
Základní provozní hmotnost	1250 kg
Max. vzletová hmotnost	2800 kg
Max. cestovní rychlost	232 km/h (125 KTAS)
Délka vzletu přes překážku 50 ft (15 m) (STOL)	440 m
Délka přistání přes překážku 50 ft (15 m) (STOL)	315 m
Motor	Pratt & Whitney Canada PT6A-27

Více informací o letadle najdete na stránkách Pilatus Aircraft.

Než začnete

1. Pokud nejste zkušeným RC pilotem, zajistěte si zkušeného pilota, který zkontroluje dokončený model a pomůže vám s prvními lety. Přestože jsme se snažili připravit podrobný návod, RC modely jsou poměrně složité a zkušený modelář může váš model rychle zkontrolovat, aby první lety proběhly úspěšně.
2. Model sestavujte přesně podle tohoto návodu. Nepokoušejte se jej jakkoliv upravovat nebo měnit, protože by to mohlo nepříznivě ovlivnit jeho letové vlastnosti.
3. Než začnete, zkontrolujte celý obsah stavebnice a přesvědčte se, že žádný díl nechybí ani není poškozený. Zároveň se tak seznámíte s jednotlivými součástmi modelu. Zjistíte-li, že některý díl chybí nebo je poškozený, ihned se obraťte na prodejce se žádostí o výměnu.
4. Každý díl před lepením vyzkoušejte nasucho. Ověřte, že používáte správný díl a že dobře lícuje. Ani velké množství lepidla nenahradí špatně padnoucí díl.
5. Návod obsahuje obrázek s výchozí polohou těžiště (CG) a doporučené výchylky kormidel. Pro první let je nezbytné dodržet doporučenou polohu těžiště; jinak může být model nestabilní, obtížně ovladatelný nebo zcela neschopný letu. Pro větší stabilitu začněte na přední mezi uvedeného rozsahu. Zadní poloha těžiště zvyšuje citlivost řízení a snižuje stabilitu; upravujte ji až po seznámení s modelem a vždy zůstaňte v uvedeném rozsahu.

Poznámka

Prodejce nemůže přijmout zpět stavebnici, jejíž stavba již byla zahájena.

Zásady bezpečného provozu

Tento RC model není hračka. Používejte jej opatrně a přesně podle pokynů v tomto návodu.

Model sestavte přesně podle tohoto návodu. Model NEUPRAVUJTE ani neměňte. Při nedodržení tohoto požadavku záruka automaticky zaniká. Dodržováním pokynů získáte bezpečný a pevný model.

Děti mladší 14 let smějí model provozovat pouze pod dohledem dospělé osoby.

Před každým letem ověřte, že je model v bezvadném stavu, veškeré vybavení funguje správně a konstrukce není poškozená.

Létejte pouze za slabého větru na bezpečném místě bez překážek.

Všeobecná upozornění

• RC letadlo není hračka! Nesprávné použití může způsobit vážné zranění a škody na majetku. Létejte pouze na bezpečném místě a dodržujte všechny pokyny a doporučení v tomto návodu. Pozor na vrtuli! Volné předměty, například části oděvu, tužky nebo šroubováky, držte mimo dosah otáčející se vrtule. Zabraňte přiblížení rukou a obličejů svých i ostatních osob a také zvířat k otáčející se vrtuli.
• Jako uživatel odpovídáte za provoz, který neohrožuje vás ani ostatní a nezpůsobuje poškození výrobku nebo cizího majetku. Model je řízen rádiovým signálem, který mohou rušit vnější zdroje mimo vaši kontrolu. Rušení, závada vybavení nebo chyba pilota mohou způsobit ztrátu řízení. Proto vždy udržujte kolem modelu dostatečnou bezpečnou vzdálenost ve všech směrech, abyste předešli kolizím a zranění.
• Nikdy model neprovozujte s vybitými akumulátory nebo bateriemi vysílače.
• Model vždy provozujte na otevřeném prostranství mimo dosah elektrického vedení, automobilů, provozu a osob. Vyhněte se zalidněným místům, kde by mohlo dojít ke zranění nebo škodám.
• Pečlivě dodržujte pokyny a upozornění k tomuto výrobku i veškerému dalšímu vybavení, které používáte, například nabíječům a akumulátorům.
• Veškeré chemikálie, drobné díly a elektrická zařízení uchovávejte mimo dosah dětí.
• Vlhkost poškozuje elektroniku. Zařízení, která nejsou výslovně navržena a chráněna pro tento účel, nevystavujte vodě.
• Model je převážně z plastů a není nehořlavý. Chraňte jej před zdroji tepla, přímým sluncem a rozpáleným uzavřeným autem; vysoká teplota může deformovat pěnový drak nebo způsobit jiné poškození.
• Pokud model nepoužíváte, odpojte pohonný akumulátor. Regulátor odebírá proud i při nulovém plynu; ponechání akumulátoru připojeného po hodiny nebo dny může způsobit hluboké vybití, jeho poškození a riziko požáru.

Vlastnosti

• Továrně vyrobená, částečně sestavená, oficiálně licencovaná polomaketa
• Ovládaná křidélka, výškovka, směrovka, klapky a plyn
• Odpružený hlavní podvozek a řiditelná ostruha spřažená se směrovkou
• Funkční navigační a přistávací LED světla
• Volitelné plováky a vodní kormidlo, prodávané samostatně

Technické údaje

Rozpětí	1500 mm
Délka	1112 mm
Plocha křídla	27,9 dm²
Letová hmotnost	1650–1700 g
Motor	C3548-750
Regulátor	KAVAN R-40SB Plus SBEC
Vrtule	10×6", 3 listy
Instalovaná serva	6: dvě pro křidélka, dvě pro klapky, výškovka a směrovka
Pohonný akumulátor (není součástí sady)	4S LiPo, 14,8 V, 2600–3300 mAh, nejméně 30C

Obsah sady

Téměř hotový model z EPO s osazeným střídavým motorem, regulátorem, šesti servy a LED světly, vrtule, kužel, podvozek, montážní příslušenství a návod. Vysílač, přijímač, pohonný akumulátor a volitelná sada plováků nejsou součástí sady.

Dále budete potřebovat

• Vysílač a přijímač s nejméně 6 kanály pro standardní zapojení, pohonný akumulátor LiPo 4S 14,8 V 2600–3300 mAh se zatížitelností nejméně 30C.

• Běžné modelářské nářadí: přesný nůž (KAV66.770), šroubováky, kleště, klíč č. 10, imbusové klíče nebo šroubováky 1,5 mm a 2,5 mm, brusný papír apod.

• Lepidlo: střední nebo husté vteřinové lepidlo (např. KAV56.9952 nebo KAV56.9953), silikonové lepidlo nebo lepidlo na bázi MS polymeru.

• Modrý zajišťovač závitů pro předepsané kovové šroubové spoje.

• Pro samostatné kanály křidélek a klapek: počítačová RC souprava s nejméně 7 kanály a pár vhodných redukčních kabelů křídla, např. KAV02.8091.9S.

Hlavní část

Sestavení modelu

Nebezpečí

Při stavbě ponechte pohonný akumulátor odpojený. Před zapnutím modelu pro počáteční nastavení RC soupravy sejměte vrtuli. Vrtuli nasaďte až po kontrole nastavení RC soupravy a směru otáčení motoru.

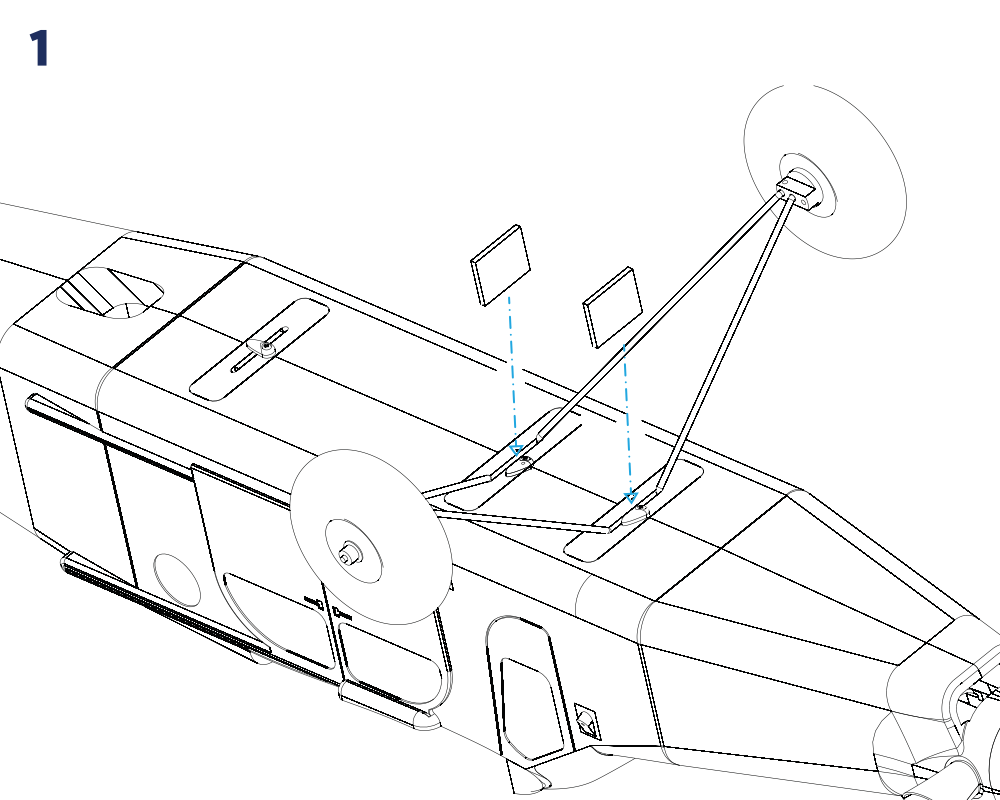

1. Hlavní podvozek zasuňte do šachet na spodní straně trupu, až zaklapne. Zasuňte plastové vložky a zajistěte je otočením západek. (Obr. 1)

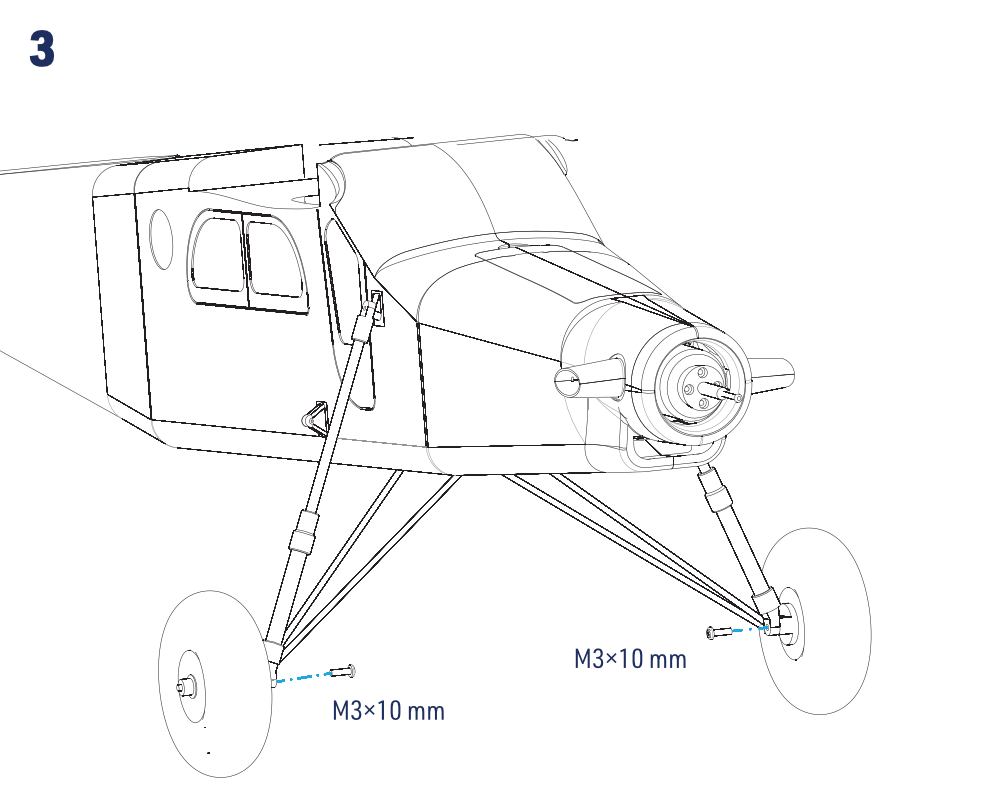

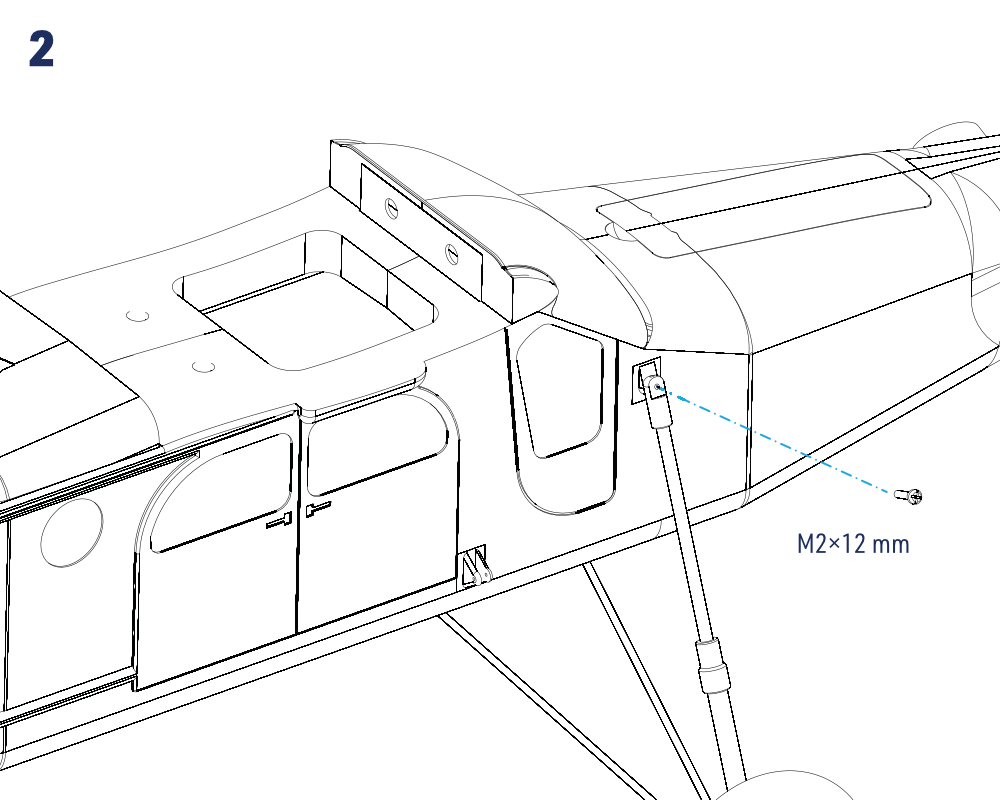

2. Horní konce odpružených vzpěr podvozku připevněte k trupu šrouby M2×12 mm, které zcela nedotahujte. Dolní konce připevněte k hlavnímu podvozku šrouby M3×10 mm s kapkou modrého zajišťovače závitů. Tyto klouby nesvírejte napevno; vzpěry musí zůstat pohyblivé. (Obr. 2) (Obr. 3)

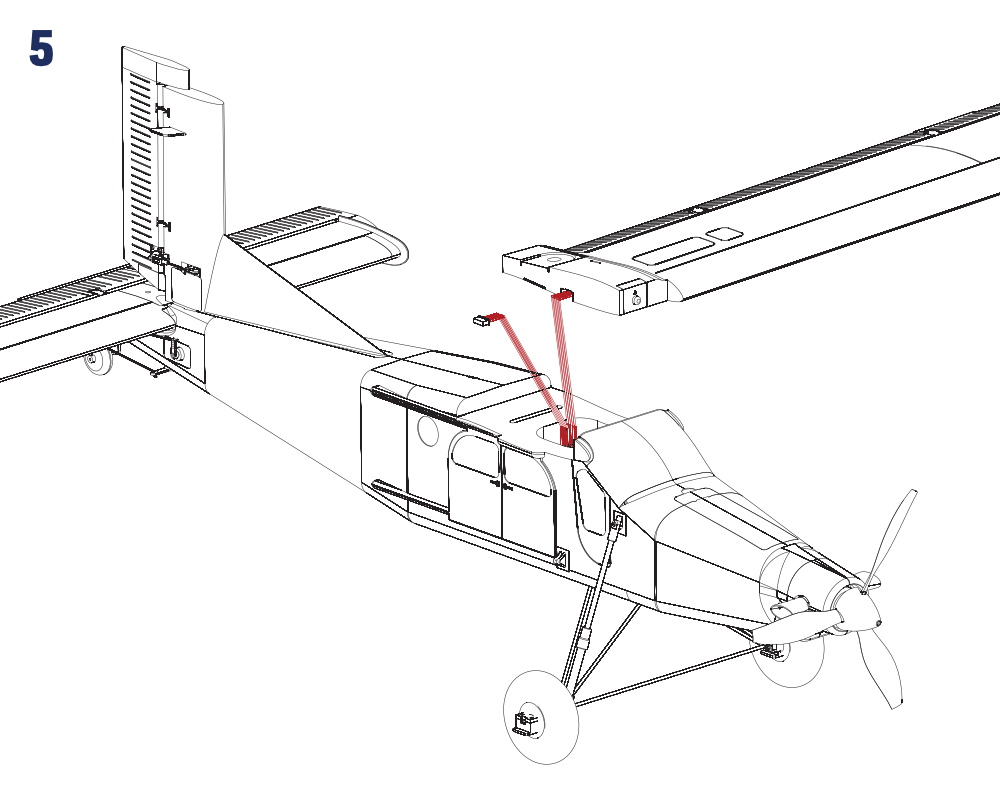

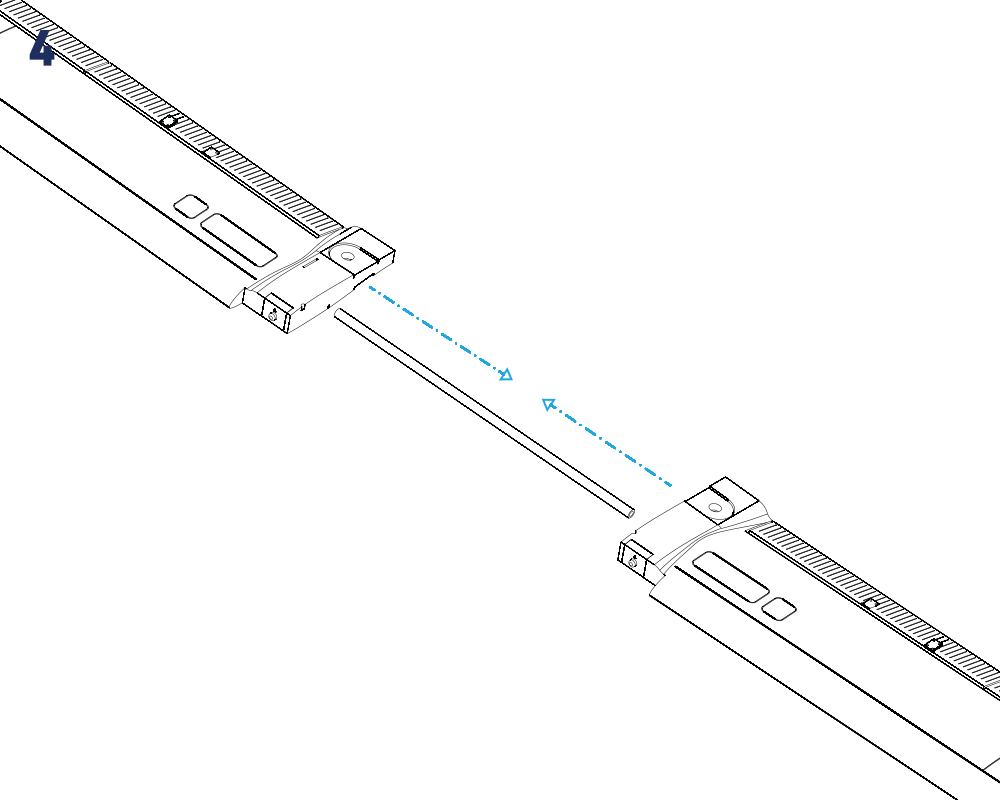

3. Obě poloviny křídla nasuňte na trubkovou spojku a vícepólové konektory křídla zapojte do odpovídajících zásuvek. Řiďte se níže uvedenými schématy a pokyny k zapojení. (Obr. 4) (Obr. 5) (Obr. 6a) (Obr. 6b)

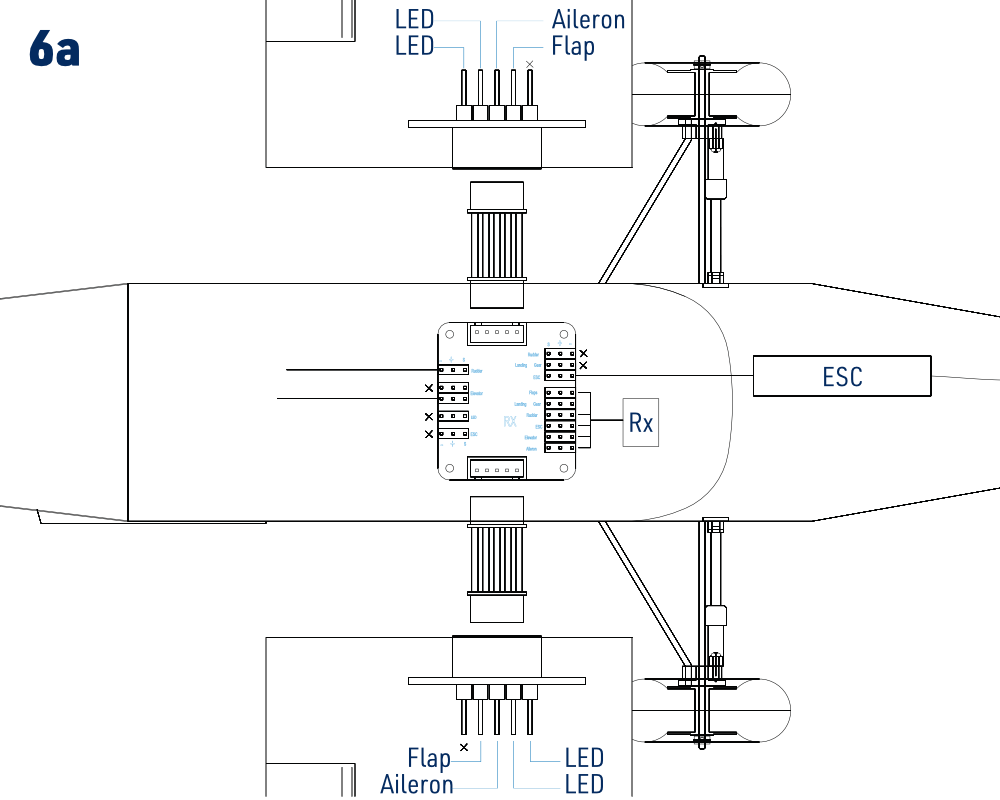

4. Přijímač, serva a regulátor připojte podle obrázku. Přijímač upevněte v zadní části kabiny oboustrannou pěnovou páskou nebo suchým zipem. Má-li přijímač diverzitní antény, jejich aktivní části umístěte navzájem kolmo podle návodu přijímače. (Obr. 6a) (Obr. 6b)

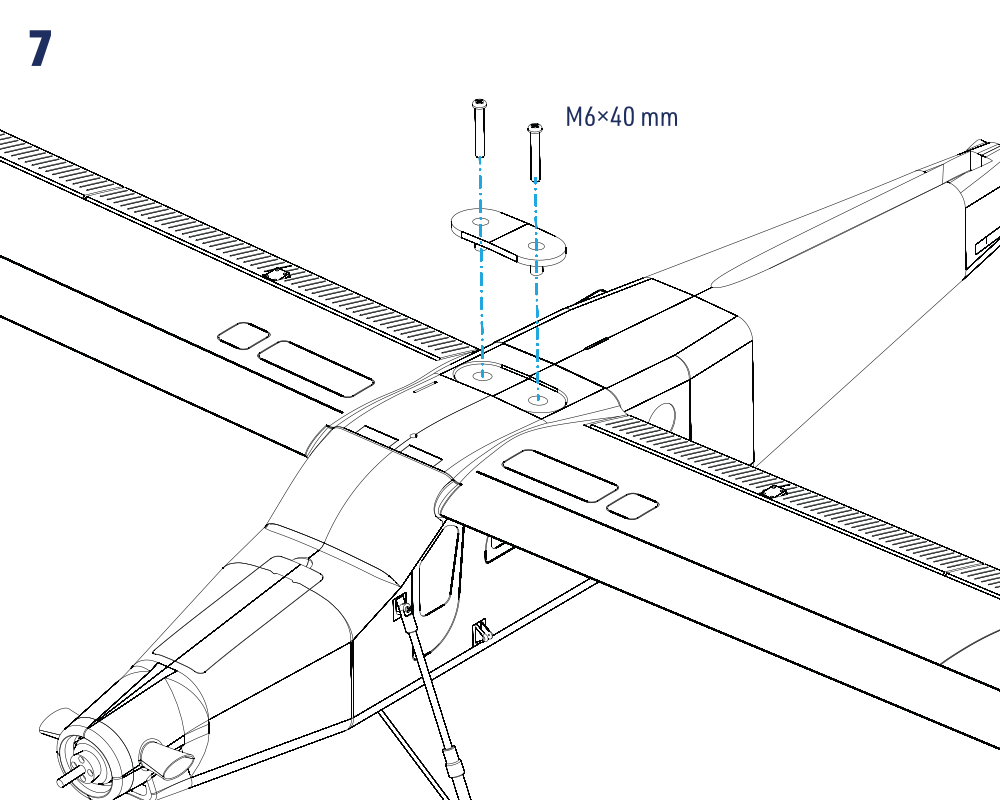

5. Křídlo nasaďte na trup a upevněte zajišťovací deskou a dvěma plastovými šrouby M6×40 mm. Nasaďte obě vzpěry křídla a každou zajistěte dvěma sponkami, jednou na každém konci. Ověřte, že nejsou skřípnuté kabely. (Obr. 7) (Obr. 8)

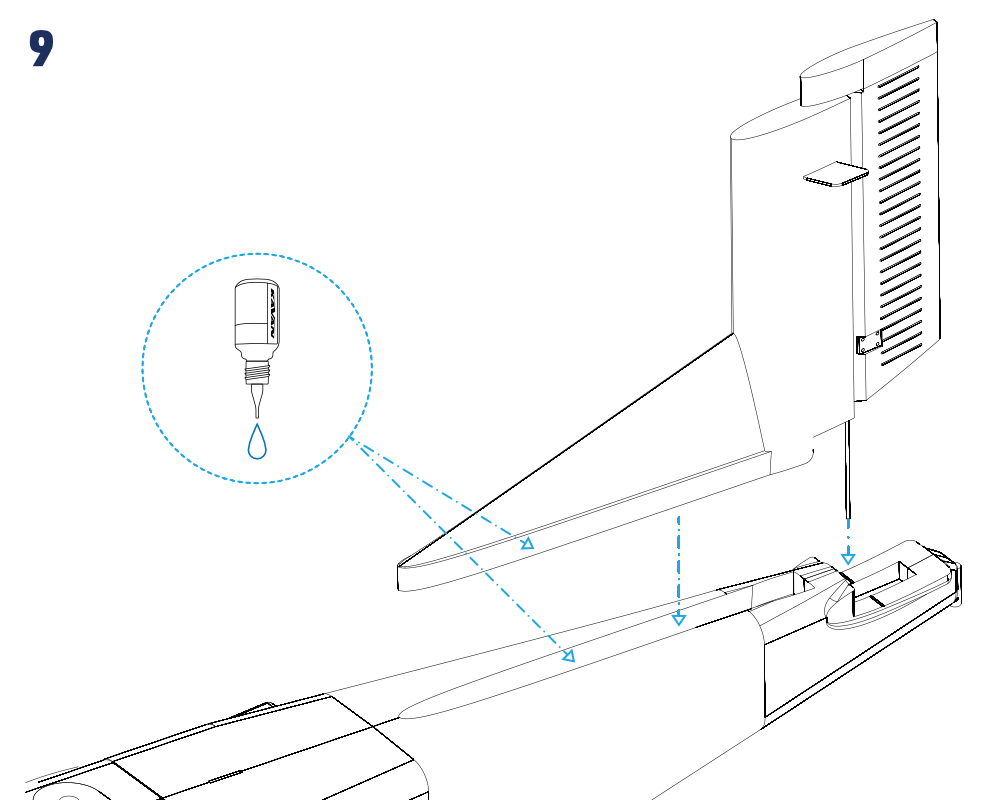

6. Nasucho vyzkoušejte vodorovnou ocasní plochu a kýlovku. Zkontrolujte těsné lícování spojů a kolmost kýlovky ke stabilizátoru; podle potřeby styčné plochy přebruste. Kýlovku přilepte k trupu středním nebo hustým vteřinovým lepidlem, čirým silikonem nebo lepidlem na bázi MS polymeru. Zasuňte vodorovnou ocasní plochu a zajistěte ji plastovým šroubem M6×40 mm. Před ztuhnutím lepidla znovu zkontrolujte vyrovnání. (Obr. 9) (Obr. 10)

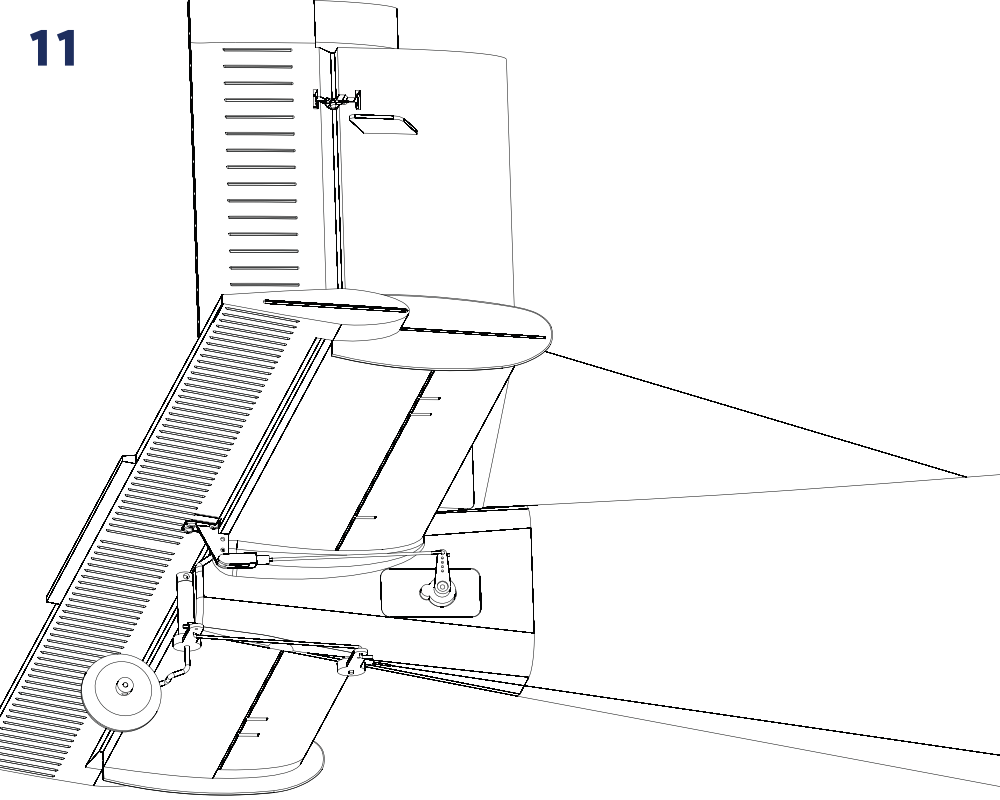

7. Namontujte ostruhu a táhlo směrovky/ostruhy. Na stavěcí šrouby pojistného kroužku a ovládacích pák naneste kapku modrého zajišťovače závitů podle obrázku; řízení musí zůstat volně pohyblivé. (Obr. 11)

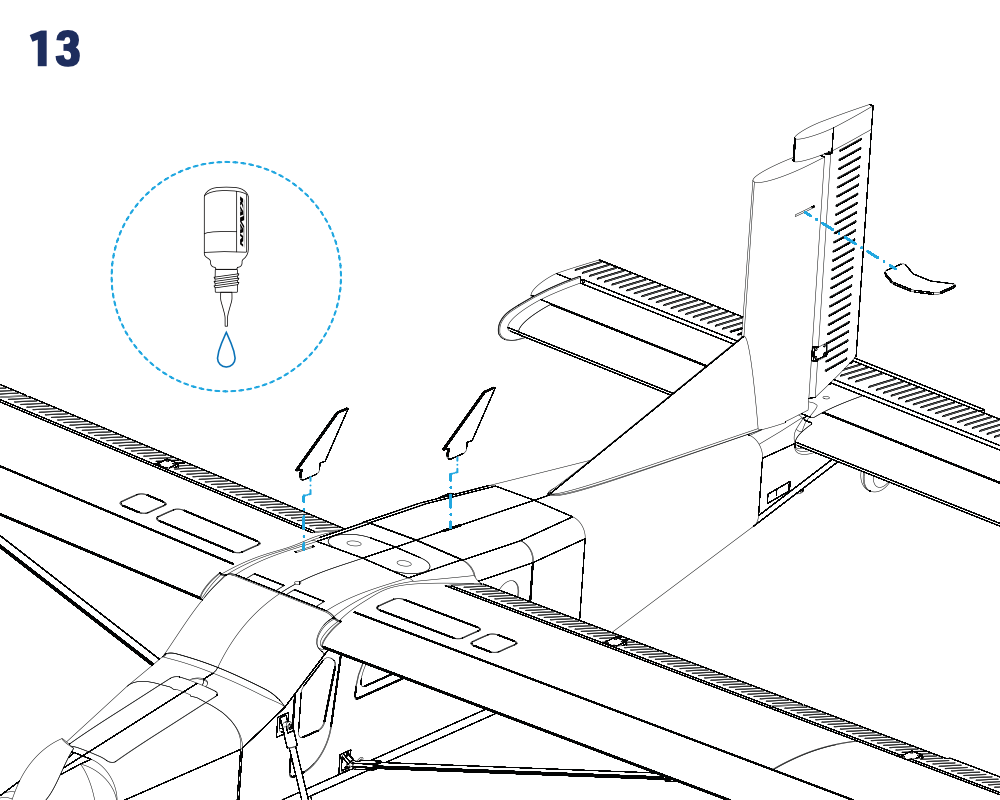

8. Makety antén přilepte středním vteřinovým lepidlem. Lepidlo nesmí vniknout do pohyblivých částí. (Obr. 13)

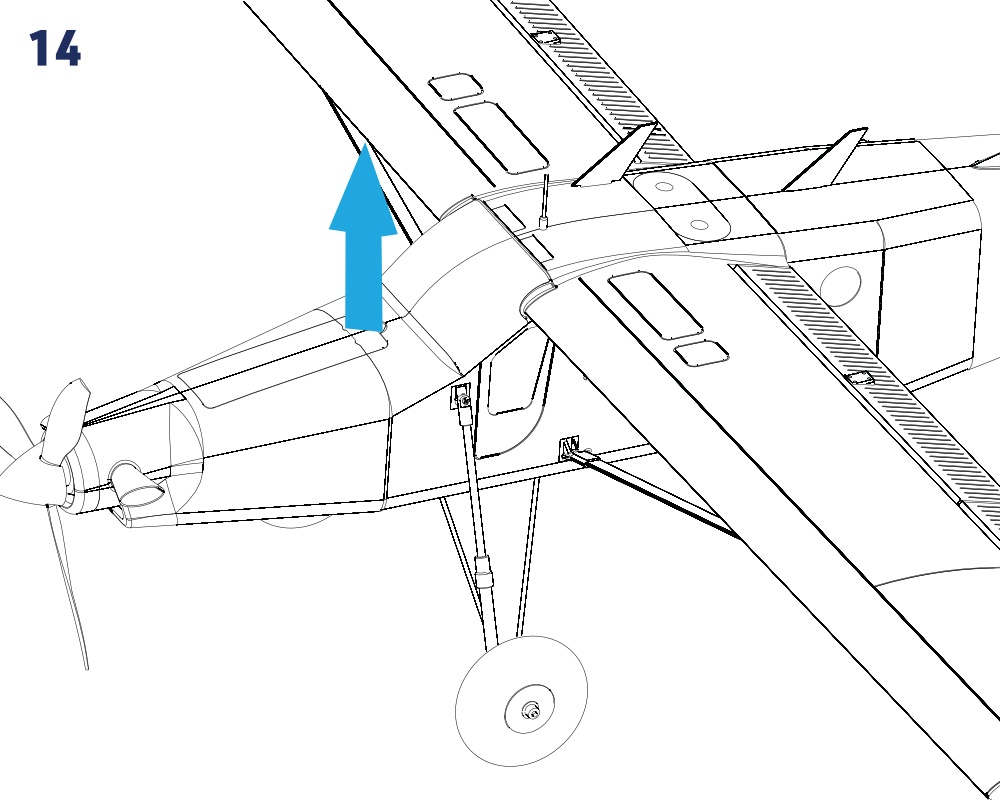

9. Otevřete kryt prostoru pro akumulátor v přídi, vložte pohonný akumulátor a upevněte jej. Až do kontroly RC soupravy jej ponechte odpojený. Pro konečnou kontrolu vyvážení nasaďte kryt zpět. (Obr. 14)

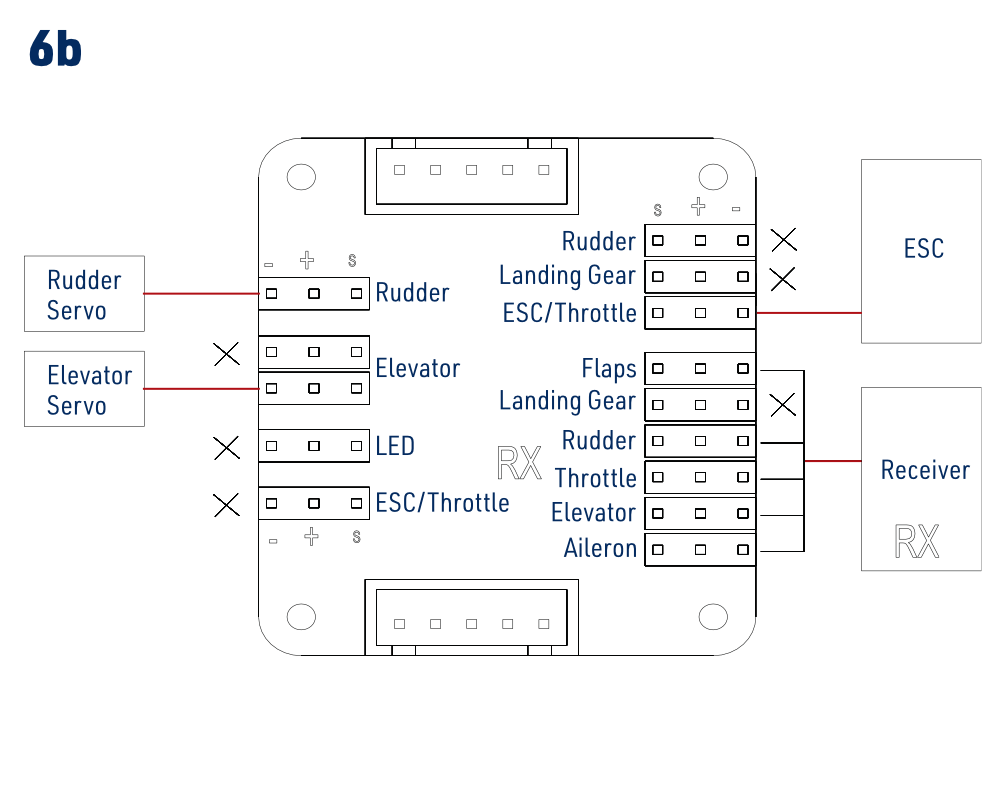

Přijímač a zapojovací deska

Zapojovací deska propojuje serva křídla a LED přes vícepólové konektory. Servo směrovky, servo výškovky a regulátor připojte přesně do vyznačených zásuvek. Pět funkčních výstupů na straně RX připojte k odpovídajícím funkcím přijímače. Dodržujte značení signálu, kladného a záporného napájení: obě strany desky mají na obrázku opačné pořadí pinů. Zásuvky označené křížkem zůstávají v tomto zapojení nevyužité. (Obr. 6a) (Obr. 6b)

Popisek ve výkresu	Význam
Aileron	Ovládání křidélek
Flaps / Flap	Ovládání klapek
Elevator	Ovládání výškovky
Rudder	Ovládání směrovky
ESC / Throttle	Regulátor motoru / ovládání plynu
RX / Receiver	Přípojky přijímače
LED	Napájení světel
Landing Gear	V tomto zapojení nevyužitý kanál zatahovacího podvozku
S / + / −	Signál / kladné napájení / záporné napájení

Poznámka

Standardní zapojení desky funguje se základní 6kanálovou RC soupravou. Pro nezávislé ovládání serv křidélek a klapek použijte nejméně 7 nezávislých kanálů a pomocí vhodných redukčních kabelů obejděte sdružené přípojky serv křídla. LED jsou napájeny z desky a v tomto zapojení je nelze dálkově spínat.

Montáž volitelné sady plováků

Sada plováků se prodává samostatně. Před výměnou kolového podvozku a ostruhy za plovákové vybavení odpojte akumulátor.

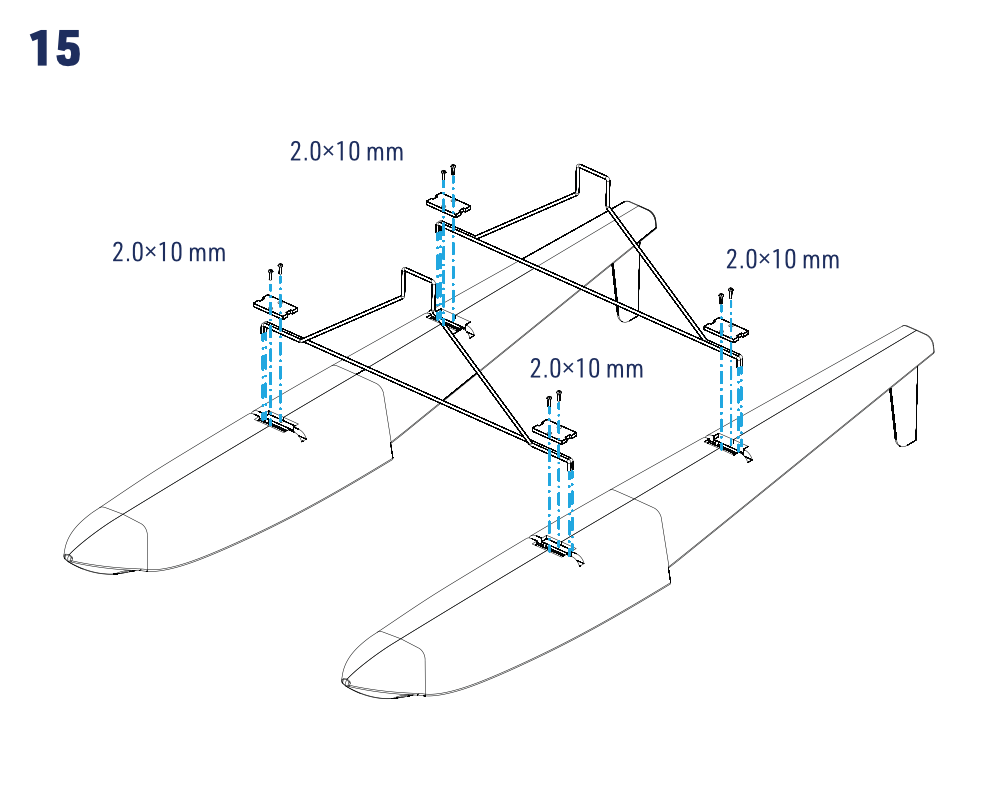

1. Vzpěry nasaďte na plováky a zajistěte je plastovými upevňovacími deskami a samořeznými šrouby 2,0×10 mm. (Obr. 15)

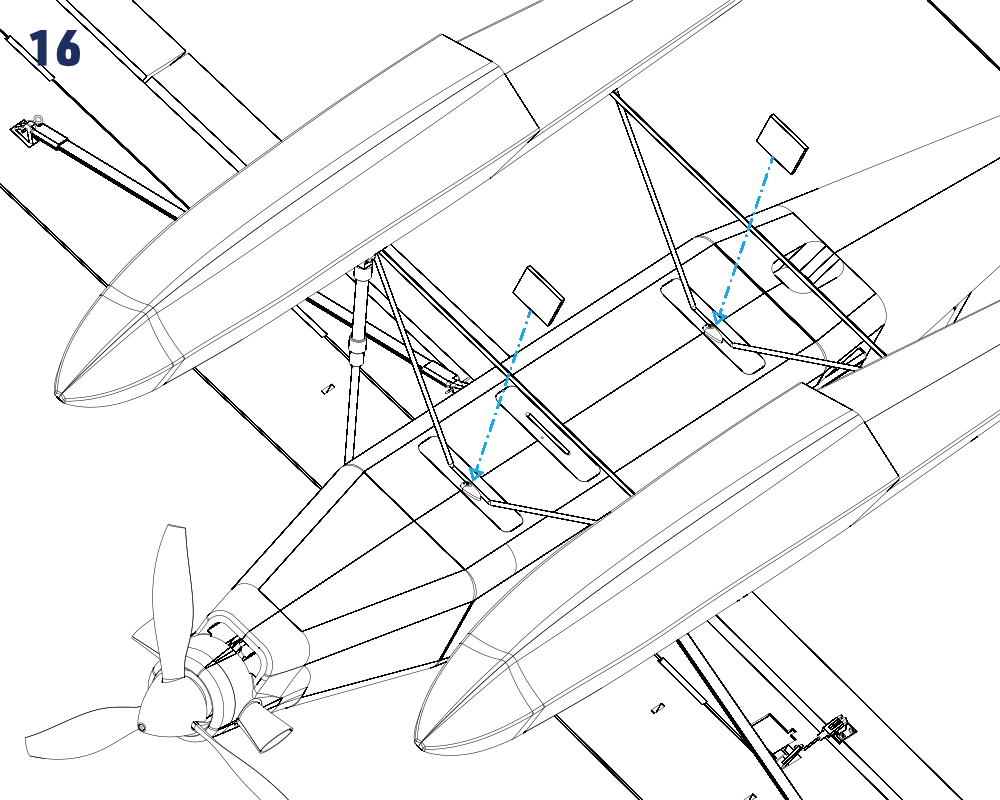

2. Vzpěry plováků zasuňte do šachet trupu, až zaklapnou. Vložte plastové vložky a zajistěte otočné západky. (Obr. 16)

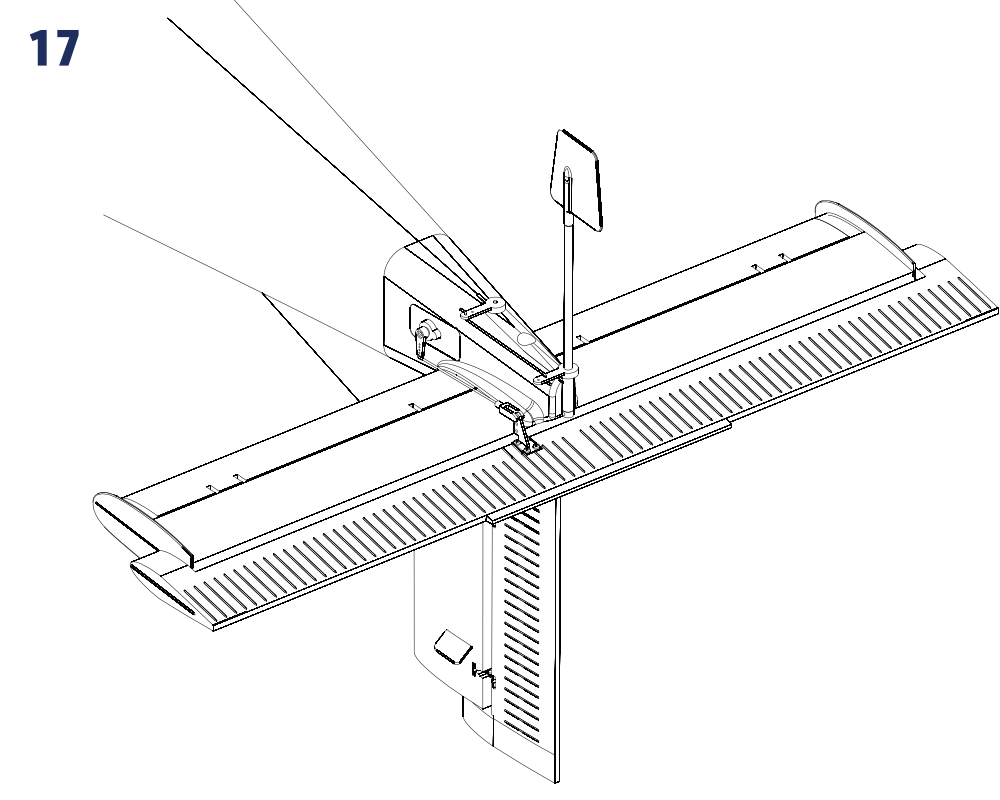

3. Vodní kormidlo namontujte místo ostruhy podle obrázku, s táhlem spřaženým se směrovkou. Na stavěcí šroub pojistného kroužku naneste kapku modrého zajišťovače závitů a zkontrolujte volný pohyb i správný smysl řízení. (Obr. 17)

Stavební obrázky

Předletová příprava

Kontrola RC soupravy a řízení

1. Se sejmutou vrtulí zapněte vysílač s plynem na minimu, ostatní ovladače a trimy nastavte do středu a připojte pohonný akumulátor. Zkontrolujte smysl pohybu všech kormidel a táhly nastavte neutrální polohy.
2. Výškovku a směrovku nastavte do neutrálu a poté dotáhněte zajišťovací šrouby koncovek táhel na pákách serv. Ověřte, že při směrovce v neutrálu směřuje ostruhové kolo rovně a všechny ovládané části se pohybují volně.
3. Zkalibrujte rozsah plynu regulátoru podle návodu k osazenému regulátoru. Kalibrace se liší od běžného zapínání; dodržte přesně její postup a ponechte vrtuli sejmutou.
4. Nastavte doporučené výchylky. Přesunutím táhla blíže k hřídeli serva nebo dále od osy otáčení kormidla výchylku zmenšíte; opačným postupem ji zvětšíte. Zkontrolujte volný pohyb v celém nastaveném rozsahu a zajistěte všechny čepy vidliček a šrouby pák serv.

Velikosti výchylek

Doporučené výchylky	Malé výchylky		Velké výchylky
	Výchylka	Expo	Výchylka	Expo
Křidélka	±11 mm	30 %	±15 mm	30 %
Výškovka	±11 mm	30 %	±15 mm	30 %
Směrovka	±16 mm	20 %	±25 mm	20 %
Klapky	Vzlet: −10 mm dolů / Přistání: −22 mm dolů

Malé výchylky používejte pro méně zkušené piloty a běžné maketové létání. Velké výchylky umožňují zkušeným pilotům využít všechny schopnosti modelu. Směr exponenciály nastavte podle návodu vysílače tak, aby byly reakce kolem neutrálu jemnější.

Doporučené mixy

Tyto volitelné mixy mohou usnadnit pilotáž Portera. Níže uvedené hodnoty platí pro velké výchylky; diferenciace křidélek vyžaduje samostatné kanály křidélek.

• Křidélka → Směrovka: směrovka 12 mm vlevo při plném povelu křidélek vlevo a 12 mm vpravo při plném povelu křidélek vpravo.
• Diferenciace křidélek: 15 mm nahoru a 8 mm dolů.
• Klapky → Výškovka: výškovka 1 mm dolů s klapkami pro vzlet a 2 mm dolů s klapkami pro přistání.

Směr otáčení motoru a vrtule

Smysl otáčení ověřte při první zkoušce bez vrtule: při pohledu z kabiny směrem k přídi se motor musí otáčet po směru hodinových ručiček. Otáčí-li se opačně, stáhněte plyn na minimum, odpojte pohonný akumulátor a prohoďte kterékoliv dva ze tří vodičů mezi motorem a regulátorem. Před montáží vrtule zkoušku zopakujte.

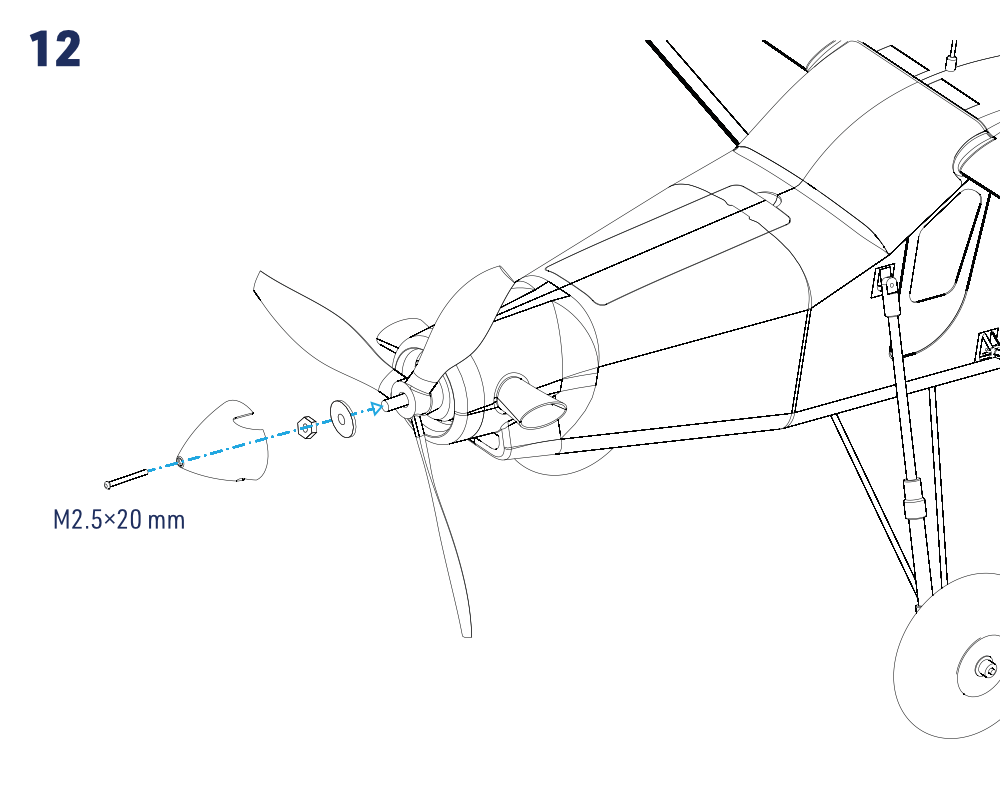

S odpojeným akumulátorem nasaďte vrtuli na unašeč a zajistěte ji podložkou a maticí pomocí klíče č. 10. Nasaďte kužel a upevněte jej šroubem M2,5×20 mm. Nasaďte zpět kryt akumulátoru. (Obr. 12)

Těžiště

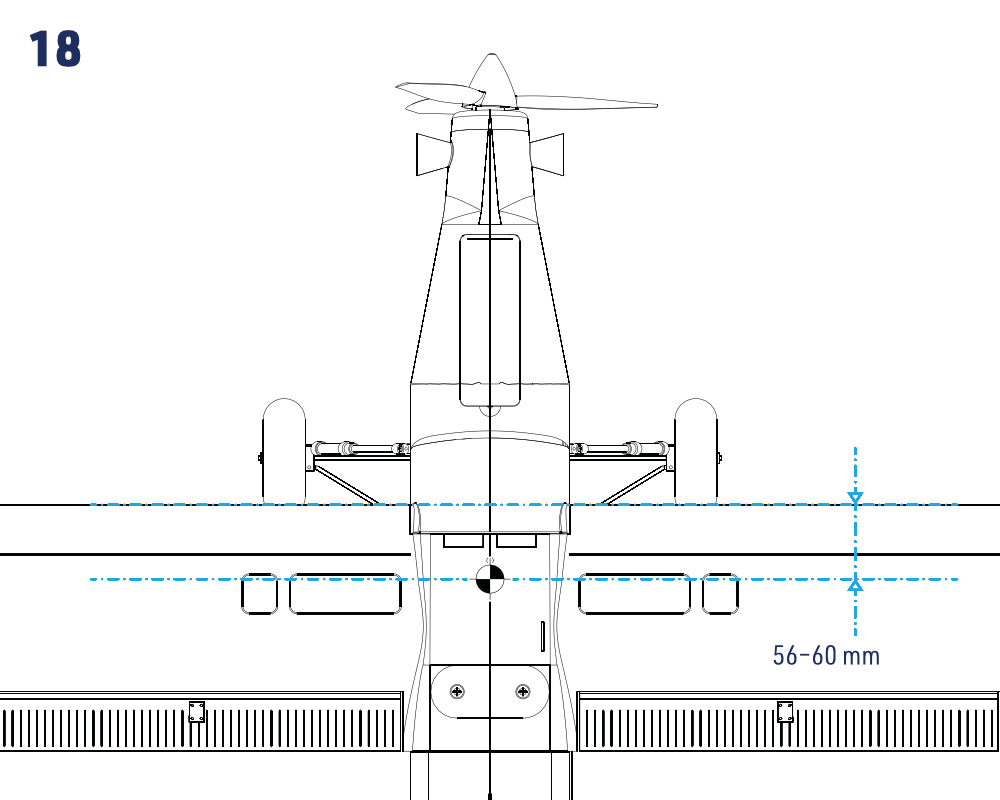

Těžiště musí být 56–60 mm za náběžnou hranou křídla, měřeno u kořene křídla podle obrázku. Kontrolujte kompletní model s vloženým pohonným akumulátorem. Nejprve upravte polohu akumulátoru; podle potřeby bezpečně upevněte vhodnou zátěž do přídě nebo ocasu. (Obr. 18)

Upozornění

Nelétejte s těžištěm mimo uvedený rozsah. Pro první let začněte na jeho přední mezi; zadní poloha těžiště snižuje stabilitu. Malé množství bezpečně upevněné zátěže je lepší než nesprávně vyvážený model.

Dosah a závěrečné kontroly

Plně nabijte pohonný i vysílačový akumulátor. Zkontrolujte celou instalaci RC soupravy a proveďte zkoušku dosahu podle výrobce soupravy, s vypnutým motorem i při plném plynu. Model bezpečně zajistěte a všechny osoby udržujte mimo dosah vrtule i rovinu jejího otáčení. Dosah při plném plynu nesmí klesnout o více než 10 % oproti zkoušce s vypnutým motorem. Nelétejte, pokud obě zkoušky neproběhnou zcela úspěšně.

Létání

PC-6 Porter je určen středně pokročilým pilotům. Nemáte-li s tímto typem modelu zkušenosti, svěřte první let, vytrimování a pomoc při počátečních letech zkušenému pilotovi. Zvolte slabý vítr a volnou bezpečnou letovou plochu. Začněte s malými výchylkami a seznamte se s modelem, než začnete zkoušet jeho akrobatické schopnosti.

Létání z vody

1. Model nejprve zalétejte s kolovým podvozkem. Seznamte se s bezpečnými rychlostmi pro vzlet a přistání a nacvičte používání klapek. Po namontování plováků znovu zkontrolujte těžiště a podle potřeby upravte polohu akumulátoru nebo zátěž.
2. Vyberte otevřenou klidnou vodní plochu a den se slabým větrem. Vyhněte se vysokým stromům kolem vody: způsobují turbulence a mohou vynutit strmé stoupání nebo přiblížení na přistání. Drobné vlnky usnadňují vzlet oproti hladině hladké jako sklo.
3. Obvyklým způsobem zkontrolujte RC soupravu a pohon. Položte model na vodu, držte přitaženou výškovku a jemným přidáváním plynu odjeďte od břehu. Směr řiďte vodním kormidlem. V dostatečné vzdálenosti od břehu zastavte motor a nechte model působením korouhvičkového efektu kýlovky natočit proti větru.
4. Přidejte plyn a nechte plováky přejít do skluzu na stupních. Výškovku držte v neutrálu, dokud model nedosáhne bezpečné vzletové rychlosti, mírně vyšší než s koly, a potom jemně přitáhněte. Vyhněte se strmému stoupání a ostrým zatáčkám. Plováky zvyšují odpor, zpomalují reakce a vyžadují více výkonu pro vodorovný let. Nastoupejte do bezpečné výšky přibližně 50 m a nacvičte přiblížení na přistání nejprve ve výšce, poté blízko hladiny.
5. Ponechte dostatek energie akumulátoru pro přistání i pojíždění zpět ke břehu. Přibližujte se plynule s o něco větším plynem než při přistání s koly a na hladinu dosedněte jemně a plynule.
6. Po návratu ke břehu odpojte akumulátor a zkontrolujte, zda do modelu nevnikla voda. Vysušte jej houbičkou nebo hadříkem a zkontrolujte plováky a vodní kormidlo, zda je nepoškodily plovoucí předměty.
7. Po skončení létání model i plováky důkladně očistěte a vysušte zvenčí i zevnitř. Na letiště si vezměte čistou vodu, houbičku a měkký suchý hadřík. Odkryté kovové díly chraňte trochou WD-40 nebo maziva předepsaného pro dané díly; mazivo nesmí přijít na pěnu, lepené spoje ani elektroniku.

Příloha

Návod k regulátoru KAVAN R-40SB Plus

Pro kalibraci plynu, běžné zapínání, programování, ochranné funkce a řešení potíží použijte návod k regulátorům KAVAN Plus. Pro předepsaný pohonný akumulátor zvolte režim LiPo a pro dodanou pevnou vrtuli ponechte brzdu vypnutou.

Upozornění

• Při první zkoušce regulátoru a motoru, kdy ověřujete nastavení RC soupravy, nemontujte vrtuli. Namontujte ji až po ověření správného nastavení soupravy.
• Nikdy nepoužívejte prasklé nebo propíchnuté akumulátorové články.
• Nikdy nepoužívejte akumulátory, o kterých víte, že se přehřívají.
• Nikdy nezkratujte vývody akumulátoru ani motoru.
• K izolaci kabelů vždy používejte vhodný izolační materiál.
• Vždy používejte vhodné konektory.
• Nepřekračujte počet článků ani serv stanovený pro regulátor.
• Přepólování akumulátoru poškodí regulátor a znamená ztrátu záruky.
• Regulátor instalujte na vhodné místo s dostatečným prouděním vzduchu pro chlazení.
• Používejte pouze akumulátory podporované regulátorem a před připojením ověřte správnou polaritu.
• Nejprve zapněte vysílač a před připojením akumulátoru ověřte, že je plyn na minimu.
• Nikdy nevypínejte vysílač, dokud je akumulátor připojen k regulátoru.
• Akumulátor připojujte až těsně před letem a po létání jej odpojte.
• Po připojení akumulátoru zacházejte s modelem mimořádně opatrně a stále udržujte odstup od vrtule. Nikdy nestůjte v rovině otáčejících se dílů ani přímo před nimi.
• Regulátor neponořujte do vody a chraňte jej před namočením, když je zapnutý.
• Létejte pouze na určeném modelářském letišti a dodržujte pravidla svého klubu.

Opravy a údržba

• Na začátku každého létání proveďte zkoušku dosahu.
• Před každým vzletem zkontrolujte správný pohyb kormidel.
• Po každém přistání zkontrolujte model, zda není poškozený, zda nejsou uvolněné vidličky nebo táhla, ohnutý či poškozený podvozek, poškozená vrtule apod. Dokud poškození neopravíte, znovu nelétejte.

Přestože je PC-6 Porter vyroben z mimořádně odolného, téměř nerozbitného pěnového EPO (expandovaného polyolefinu), může dojít k poškození nebo zlomení dílů. Drobné poškození lze opravit slepením kyanoakrylátovým (CA) lepidlem nebo průhlednou lepicí páskou. Při rozsáhlejším poškození je vhodnější zakoupit nový náhradní díl. Prodejci KAVAN Europe s.r.o. nabízejí široký sortiment originálních dílů a příslušenství.

Při havárii nebo tvrdém přistání, bez ohledu na jeho závažnost, co nejrychleji stáhněte ovladač plynu do nejnižší polohy, abyste zabránili poškození elektronického regulátoru otáček.

Pokud při havárii nestáhnete ovladač plynu a jeho trim do nejnižší možné polohy, může dojít k poškození regulátoru a nutnosti jeho výměny.

Poznámka

Na poškození při havárii se záruka nevztahuje.

Záruka

Poskytovaná záruka odpovídá platným zákonným požadavkům v zemi nákupu. Při reklamaci se obraťte na prodejce, u kterého jste model zakoupili. KAVAN Europe s.r.o. zaručuje, že tato stavebnice je při prodeji bez vad materiálu a zpracování. Záruka se nevztahuje na díly poškozené používáním nebo úpravami; nestanoví-li platné právo jinak, odpovědnost výrobce a dovozce je omezena původní pořizovací cenou stavebnice. Toto omezení neplatí, pokud soud uloží neomezenou odpovědnost za prokázaný úmysl nebo hrubou nedbalost. KAVAN Europe s.r.o. si vyhrazuje právo změnit tuto záruku bez předchozího upozornění. Stavebnice se průběžně zdokonaluje a výrobce si vyhrazuje právo změnit konstrukci bez předchozího upozornění.

Protože KAVAN Europe s.r.o. nemá kontrolu nad případným poškozením při přepravě, způsobem sestavení ani materiály použitými modelářem k dokončení modelu, nepřebírá ani nepřijímá odpovědnost za škody spojené s používáním modelu sestaveného uživatelem. Rozhodnutím používat sestavený model uživatel přebírá plnou odpovědnost. Není-li kupující připraven tuto odpovědnost přijmout, měl by stavebnici ihned vrátit v úplném a nepoužitém stavu na místo nákupu.

Vyžaduje-li váš RC model servis, postupujte podle následujících pokynů. Jejich nedodržení může vést k zániku záruky.

1. Je-li to možné, použijte k zabalení modelu původní obal. Původní kartonovou krabici nepoužívejte jako vnější přepravní obal.
2. Přiložte podrobný popis používání modelu a RC soupravy i závady, se kterou jste se setkali. Připojte očíslovaný seznam přiloženého příslušenství a další informace, které mohou pomoci servisnímu oddělení. Poznámku opatřete datem a ověřte, že obsahuje vaši úplnou adresu a telefonní číslo.
3. Uveďte své jméno, adresu a telefonní číslo, na kterém jste dostupní během pracovní doby. Přiložte kopii dokladu o koupi modelu.

Tento záruční list vás opravňuje k bezplatné záruční opravě výrobku dodaného KAVAN Europe s.r.o. po dobu 24 měsíců. Záruka se nevztahuje na běžné opotřebení vzniklé obvyklým používáním, protože jde o výrobek určený pro sportovní a modelářské použití, při němž jsou jednotlivé díly vystaveny mnohem většímu zatížení než u běžných hraček. Pohyblivé díly modelu, například motor, serva a jejich převody, podléhají přirozenému opotřebení a časem může být nutná jejich výměna.

Záruka se rovněž nevztahuje na díly modelu nebo RC soupravy, které byly nesprávně instalovány, bylo s nimi hrubě nebo nesprávně zacházeno, byly poškozeny při havárii nebo je opravovala či upravovala neoprávněná osoba. Stejně jako jinou citlivou elektroniku nevystavujte RC soupravu vysokým ani nízkým teplotám, vlhkosti nebo prašnému prostředí. Nenechávejte ji dlouhodobě na přímém slunci.

Záruka dále nekryje závady způsobené nesprávným zapojením nebo přepólováním, opožděnou či neprovedenou údržbou, provozem mimo stanovené limity a příslušenstvím nebo opravami neschválenými KAVAN Europe s.r.o. Chraňte RC elektroniku před silnými mechanickými rázy a neaplikujte na ni vlastní voděodolné nátěry.

Recyklace (Evropská unie)

Elektrická zařízení označená symbolem přeškrtnuté popelnice nepatří do domovního odpadu; musí být odevzdána prostřednictvím příslušného systému odděleného sběru. V zemích EU (Evropské unie) nesmějí být elektrická zařízení likvidována s běžným domovním odpadem (WEEE – odpadní elektrická a elektronická zařízení, směrnice 2012/19/EU). Nepotřebné zařízení můžete bezplatně odevzdat v nejbližším veřejném sběrném místě nebo sběrném dvoře, kde bude řádně zpracováno. Odpovědnou likvidací starého zařízení významně přispíváte k ochraně životního prostředí!

EU prohlášení o shodě

KAVAN Europe s.r.o. tímto prohlašuje, že model PC-6 Porter a dodávaná elektrická a elektronická zařízení splňují požadavky příslušných evropských směrnic a harmonizovaných norem. Úplné znění prohlášení o shodě je k dispozici na kavanrc.com/doc.
