KAVAN PC-21 1450mm - Návod k obsluze

KAV02.8100

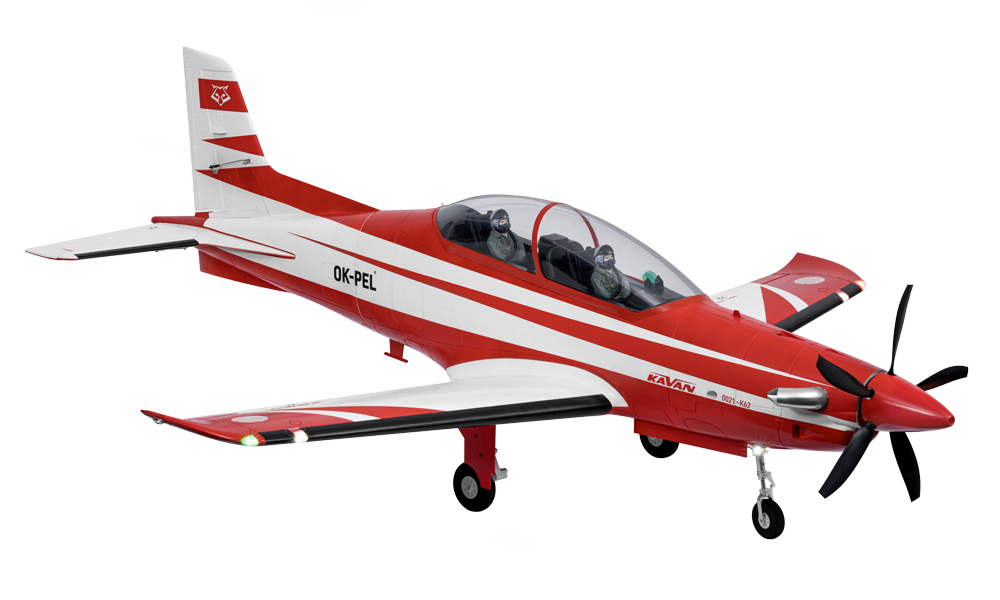

KAVAN PC-21 - červená

KAV02.8101

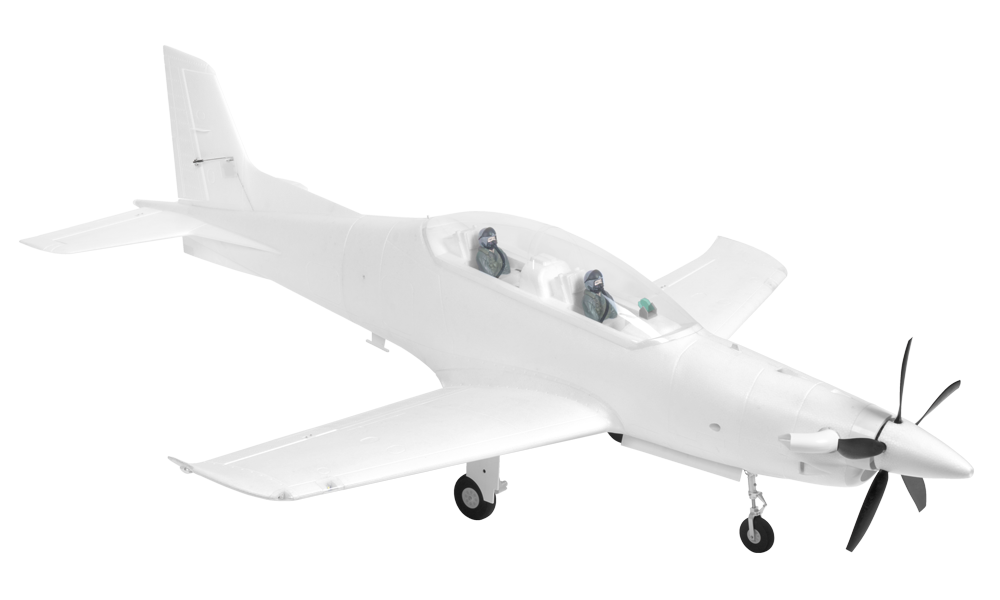

KAVAN PC-21 - bílá

Úvod

Pilatus PC-21 je oficiálně licencovaná maketa švýcarského vojenského turbovrtulového cvičného letounu. Zesílený drak z EPO (expandovaného polyolefinu) má nainstalovaný střídavý pohon, osm serv a elektrický zatahovací podvozek. Je určen pokročilým pilotům, kteří zvládli létání s rychlými akrobatickými modely.

Pilatus PC-21

Skutečný Pilatus PC-21 navazuje na cvičné letouny P-3, PC-7 a PC-9. Jeho turbovrtulový pohon, aerodynamika a avionika umožňují základní i pokročilý výcvik pilotů včetně přípravy na přechod na rychlé proudové letouny. Integrovaný výcvikový systém pomocí simulace podporuje také výcvik navigace, obsluhy zbraňových systémů a elektronického boje.

Prototyp poprvé vzlétl v roce 2002. Mezi provozovatele patří Švýcarsko, Francie, Španělsko, Saúdská Arábie, Singapur a Austrálie. Pilatus oznámil objednávku 19 letounů pro výcvik kanadských vojenských pilotů; výroční zpráva za rok 2025 plánovala první dodávky na podzim 2026.

Technické údaje skutečného letadla

Rozpětí	9,11 m
Délka	11,23 m
Prázdná hmotnost	2280 kg, podle konfigurace
Maximální vzletová hmotnost	3100 kg akrobatická kategorie / 4250 kg užitková kategorie
Pohon	Turbovrtulový motor Pratt & Whitney Canada PT6A-68B, přibližně 1200 kW (1600 SHP)
Maximální provozní rychlost (Vmo)	685 km/h (370 KEAS)
Maximální stoupavost u hladiny moře	20,78 m/s
Dostup	11 580 m
Maximální dolet	1333 km
Mezní násobky zatížení	Akrobatická kategorie: +8 / −4; užitková kategorie: +5 / −2,5

Viz stránka Pilatus PC-21 a technický list výrobce.

Než začnete

1. Pokud nejste zkušeným RC pilotem, zajistěte si zkušeného pilota, který zkontroluje dokončený model a pomůže vám s prvními lety. Přestože jsme se snažili připravit podrobný návod, RC modely jsou poměrně složité a zkušený modelář může váš model rychle zkontrolovat, aby první lety proběhly úspěšně.
2. Model sestavujte přesně podle tohoto návodu. Nepokoušejte se jej jakkoliv upravovat nebo měnit, protože by to mohlo nepříznivě ovlivnit jeho letové vlastnosti.
3. Než začnete, zkontrolujte celý obsah stavebnice a přesvědčte se, že žádný díl nechybí ani není poškozený. Zároveň se tak seznámíte s jednotlivými součástmi modelu. Zjistíte-li, že některý díl chybí nebo je poškozený, ihned se obraťte na prodejce se žádostí o výměnu.
4. Každý díl před lepením vyzkoušejte nasucho. Ověřte, že používáte správný díl a že dobře lícuje. Ani velké množství lepidla nenahradí špatně padnoucí díl.
5. Návod obsahuje obrázek s výchozí polohou těžiště (CG) a doporučené výchylky kormidel. Pro první let je nezbytné dodržet doporučenou polohu těžiště; jinak může být model nestabilní, obtížně ovladatelný nebo zcela neschopný letu. Pro větší stabilitu začněte na přední mezi uvedeného rozsahu. Zadní poloha těžiště zvyšuje citlivost řízení a snižuje stabilitu; upravujte ji až po seznámení s modelem a vždy zůstaňte v uvedeném rozsahu.

Poznámka

Prodejce nemůže přijmout zpět stavebnici, jejíž stavba již byla zahájena.

Zásady bezpečného provozu

Tento RC model není hračka. Používejte jej opatrně a přesně podle pokynů v tomto návodu.

Model sestavte přesně podle tohoto návodu. Model NEUPRAVUJTE ani neměňte. Při nedodržení tohoto požadavku záruka automaticky zaniká. Dodržováním pokynů získáte bezpečný a pevný model.

Děti mladší 14 let smějí model provozovat pouze pod dohledem dospělé osoby.

Před každým letem ověřte, že je model v bezvadném stavu, veškeré vybavení funguje správně a konstrukce není poškozená.

Létejte pouze za slabého větru na bezpečném místě bez překážek.

Všeobecná upozornění

• RC letadlo není hračka! Nesprávné použití může způsobit vážné zranění a škody na majetku. Létejte pouze na bezpečném místě a dodržujte všechny pokyny a doporučení v tomto návodu. Pozor na vrtuli! Volné předměty, například části oděvu, tužky nebo šroubováky, držte mimo dosah otáčející se vrtule. Zabraňte přiblížení rukou a obličejů svých i ostatních osob a také zvířat k otáčející se vrtuli.
• Jako uživatel odpovídáte za provoz, který neohrožuje vás ani ostatní a nezpůsobuje poškození výrobku nebo cizího majetku. Model je řízen rádiovým signálem, který mohou rušit vnější zdroje mimo vaši kontrolu. Rušení, závada vybavení nebo chyba pilota mohou způsobit ztrátu řízení. Proto vždy udržujte kolem modelu dostatečnou bezpečnou vzdálenost ve všech směrech, abyste předešli kolizím a zranění.
• Nikdy model neprovozujte s vybitými akumulátory nebo bateriemi vysílače.
• Model vždy provozujte na otevřeném prostranství mimo dosah elektrického vedení, automobilů, provozu a osob. Vyhněte se zalidněným místům, kde by mohlo dojít ke zranění nebo škodám.
• Pečlivě dodržujte pokyny a upozornění k tomuto výrobku i veškerému dalšímu vybavení, které používáte, například nabíječům a akumulátorům.
• Veškeré chemikálie, drobné díly a elektrická zařízení uchovávejte mimo dosah dětí.
• Vlhkost poškozuje elektroniku. Zařízení, která nejsou výslovně navržena a chráněna pro tento účel, nevystavujte vodě.
• Model je převážně z plastů a není nehořlavý. Chraňte jej před zdroji tepla, přímým sluncem a rozpáleným uzavřeným autem; vysoká teplota může deformovat pěnový drak nebo způsobit jiné poškození.
• Pokud model nepoužíváte, odpojte pohonný akumulátor. Regulátor odebírá proud i při nulovém plynu; ponechání akumulátoru připojeného po hodiny nebo dny může způsobit hluboké vybití, jeho poškození a riziko požáru.

Vlastnosti

• Továrně vyrobená, částečně sestavená, oficiálně licencovaná maketa
• Drak z EPO vyztužený uhlíkem a překližkou
• Ovládaná křidélka, výškovka, směrovka, klapky, plyn a zatahování podvozku
• Střídavý motor C5055-470KV s pětilistou vrtulí
• Odpružený tříkolový zatahovací podvozek s řiditelným příďovým kolem a sekvencerem
• Navigační, protisrážková, pojížděcí a přistávací LED světla

Technické údaje

Rozpětí	1450 mm
Délka	1804 mm
Plocha křídla	39,6 dm²
Letová hmotnost	4080 g
Motor	C5055-470KV
Vrtule	13×10" 5listá
ESC	KAVAN R-100SB Plus, 100 A
Instalovaná serva	8 mikroserv s kovovými převody: dvě pro křidélka, dvě pro klapky, dvě pro výškovku, jedno pro směrovku a jedno pro řízení příďového kola
Pohonný akumulátor (není součástí sady)	6S LiPo, 22,2 V, 4000–6000 mAh, nejméně 40C; doporučeno 60C; konektor XT90

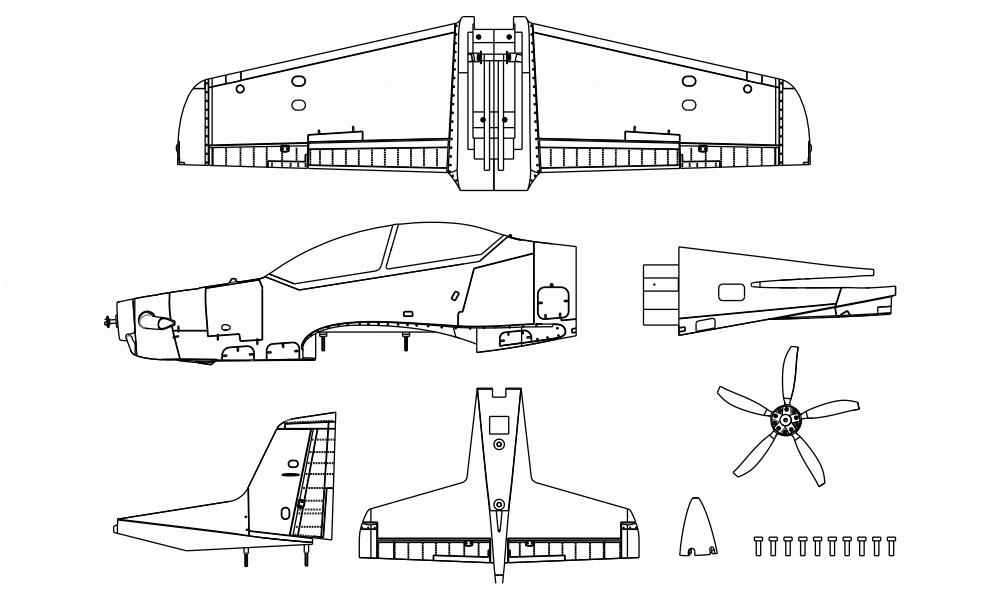

Obsah sady

Téměř hotový trup, křídlo a ocasní plochy z EPO s nainstalovaným střídavým motorem, regulátorem, osmi servy, elektrickým zatahovacím podvozkem a LED světly; vrtule s unašečem, vrtulový kužel, montážní příslušenství a návod. Vysílač, přijímač a pohonný akumulátor nejsou součástí sady. (Obr. 0)

Dále budete potřebovat

• Vysílač a přijímač s nejméně 6 kanály pro standardní zapojení s propojovací deskou.
• Výše uvedený pohonný akumulátor, vhodný nabíječ LiPo s balancerem a nabité akumulátory vysílače.
• Běžné modelářské nářadí: modelářský nůž (KAV66.770), šroubováky, kleště, imbusové klíče nebo šroubováky 1,5 mm a 2,5 mm.

Hlavní část

Sestavení modelu

Nebezpečí

Při stavbě ponechte pohonný akumulátor odpojený. Před zapnutím modelu pro počáteční nastavení RC soupravy sejměte vrtuli. Vrtuli nasaďte až po kontrole nastavení RC soupravy a směru otáčení motoru.

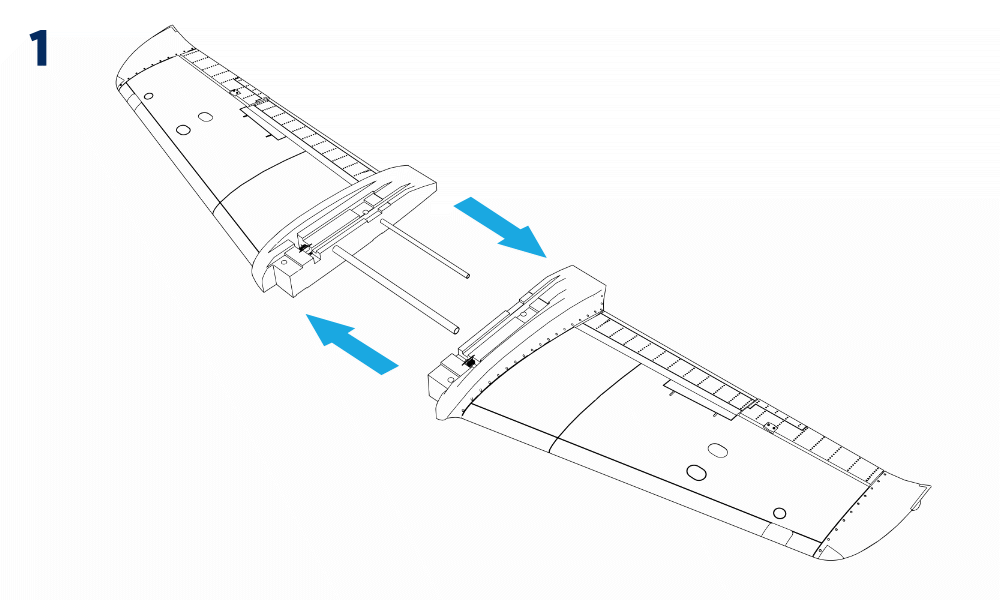

1. Nasuňte poloviny křídla na dvě uhlíkové trubkové spojky. (Obr. 1)

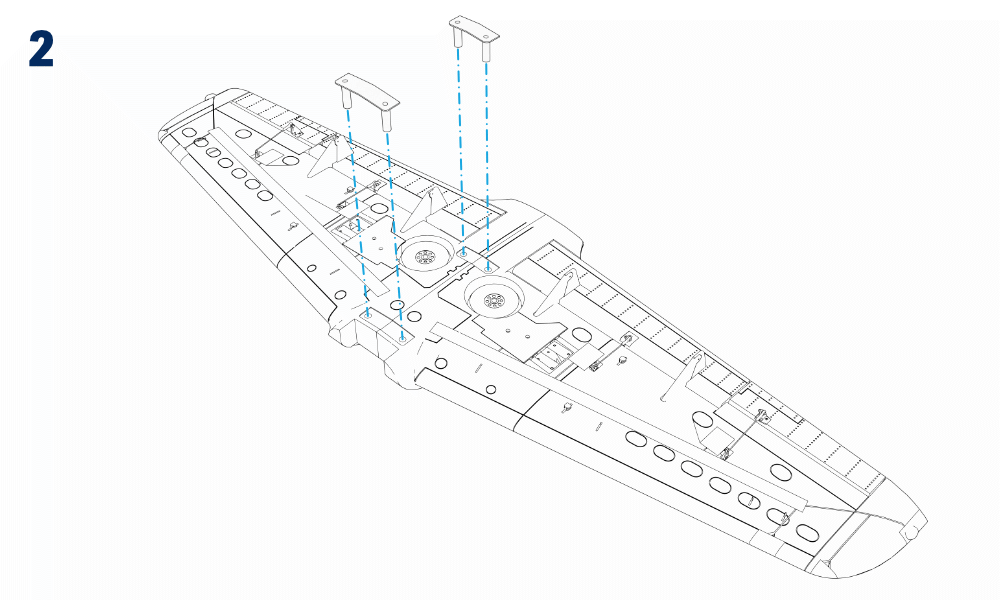

2. Vložte dvě plastové spojovací destičky do vybrání na spodní straně křídla. (Obr. 2)

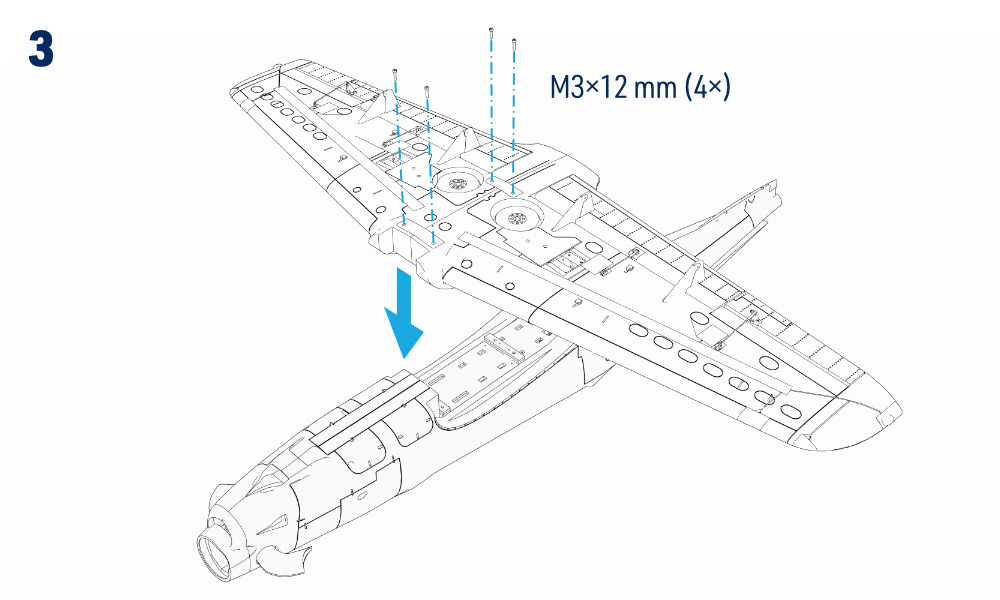

3. Protáhněte kabely křídla do trupu směrem k propojovací desce v zadní části kokpitu. Nasaďte křídlo, aniž byste přiskřípli kabely, a upevněte je čtyřmi šrouby M3×12 mm. (Obr. 3)

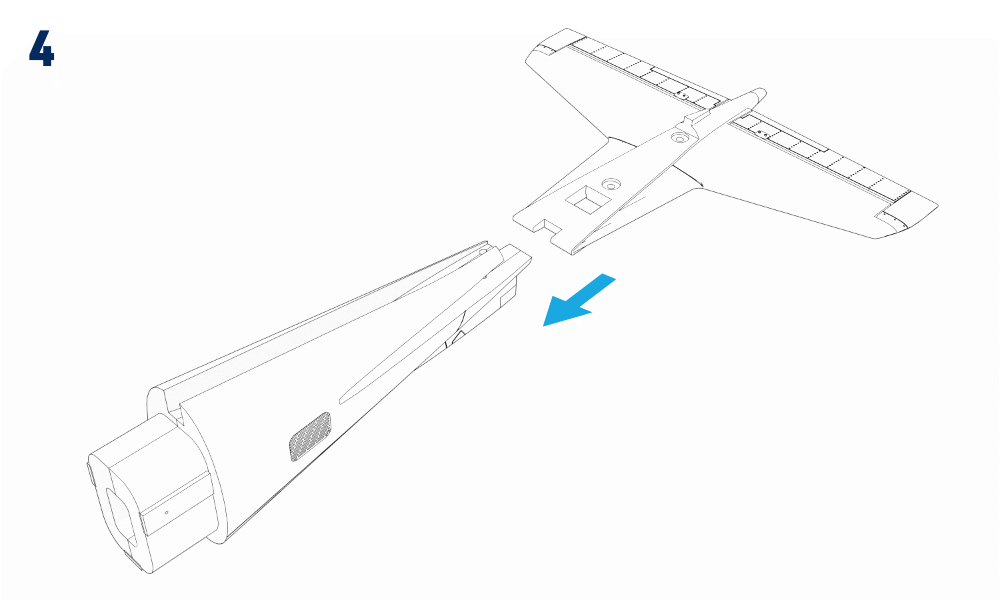

4. Protáhněte kabely obou serv výškovky do zadní části trupu a zasuňte vodorovnou ocasní plochu. (Obr. 4)

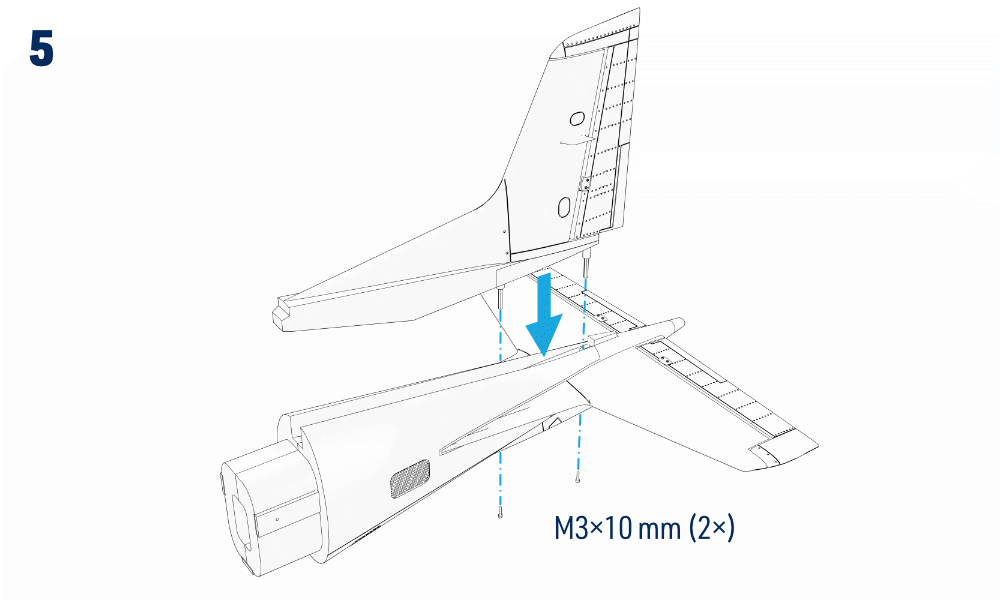

5. Protáhněte kabel serva směrovky do zadní části trupu a zasuňte svislou ocasní plochu. Ocasní plochy upevněte dvěma šrouby M3×10 mm podle obrázku. (Obr. 5)

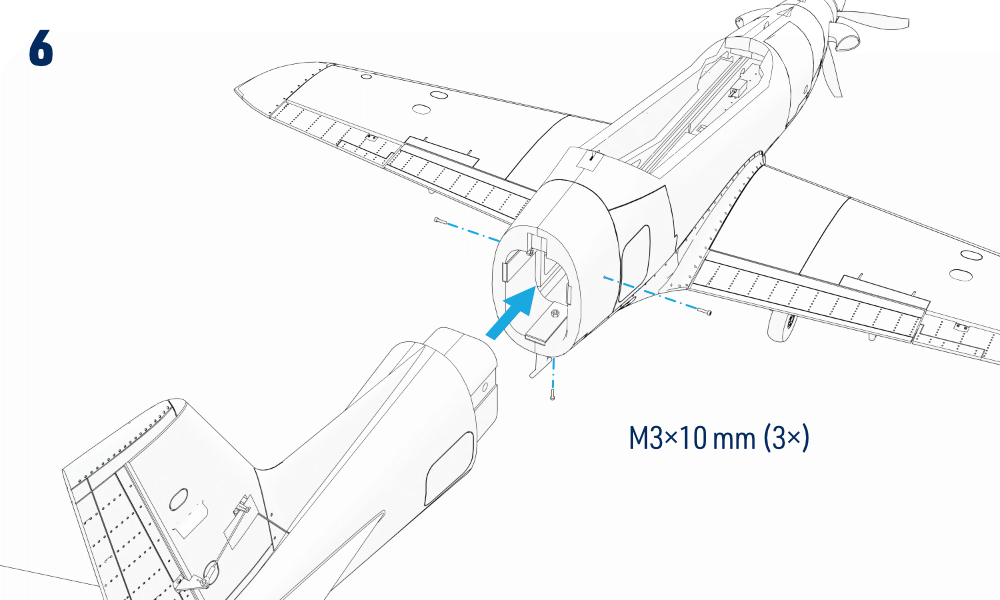

6. Protáhněte kabely výškovky, směrovky a LED dopředu do hlavní části trupu. Nasuňte zadní část trupu, aniž byste přiskřípli kabely, a upevněte ji třemi šrouby M3×10 mm. (Obr. 6)

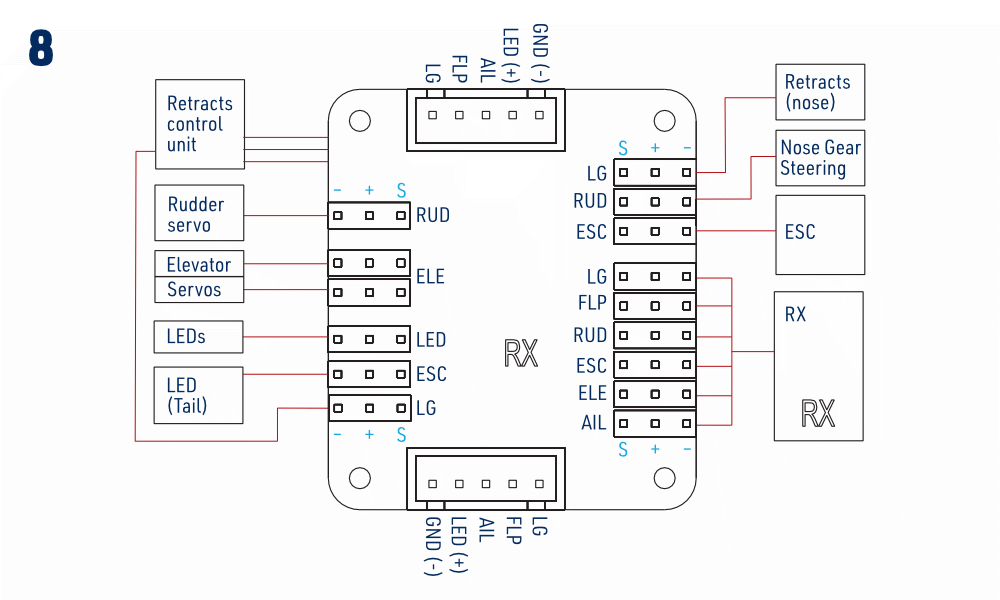

7. Připojte přijímač, serva, regulátor a zatahovací podvozek podle schématu a pokynů níže. Přijímač upevněte v zadní části kokpitu oboustrannou pěnovou páskou nebo suchým zipem. U přijímače s diverzitními anténami umístěte jejich aktivní části kolmo k sobě podle návodu přijímače. (Obr. 8)

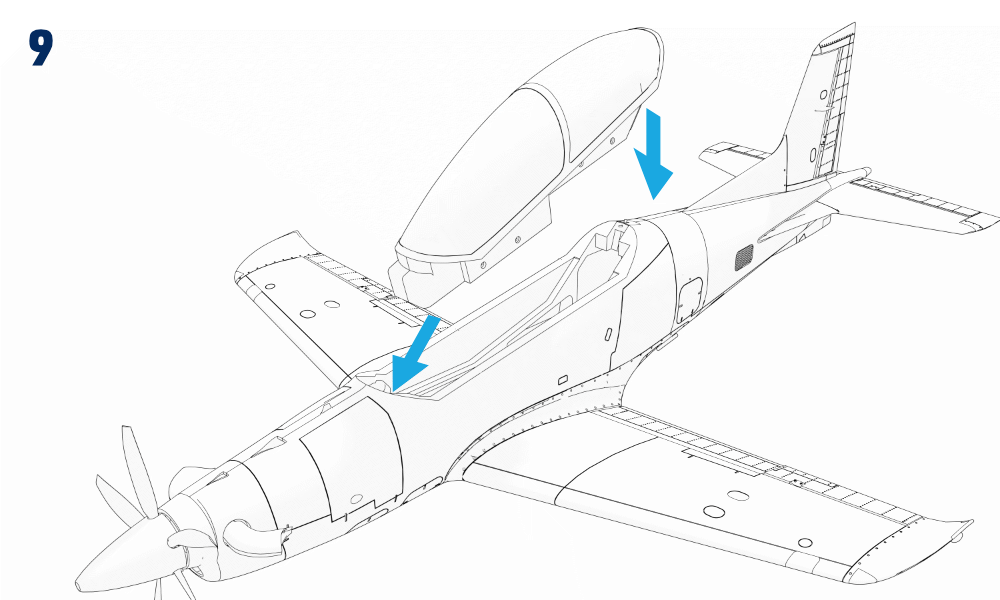

8. Umístěte a zajistěte pohonný akumulátor v jeho prostoru, zatím jej nepřipojujte. Pro závěrečnou kontrolu vyvážení nasaďte kabinu a ověřte zajištění zadní západky. (Obr. 9)

Přijímač a zapojovací deska

Deska sdružuje párová serva křídla a výškovky, propojuje řízení příďového kola se směrovkou, připojuje sekvencer podvozku a napájí LED. Jejích šest výstupů na straně RX připojte k odpovídajícím funkcím přijímače. Čísla kanálů závisí na vaší RC soupravě. Dodržte označení signálu, kladného a záporného pólu: piny jsou na protilehlých stranách desky orientovány opačně. (Obr. 8)

Popisek ve výkresu	Význam
AIL	Křidélka
FLP	Klapky
ELE	Výškovka
RUD	Směrovka a řízení příďového kola
ESC	Plyn / elektronický regulátor otáček
LG	Zatahování podvozku
RX	Přijímač
LED / GND	Kladný pól napájení světel / zem
S / + / −	Signál / kladné napájení / záporné napájení

Dodržte jednotlivé cíle kabelů ve schématu včetně řídicí jednotky podvozku, samostatného zatahování příďové nohy a ocasní LED. Tyto pomocné přípojky neurčujte pouze podle obecného popisu na desce. Zachovejte tovární zapojení, pokud změnu nepodporuje návod příslušného zařízení.

Poznámka

Dodaná propojovací deska připojuje serva křidélek, klapek, výškovky a směrovky i regulátor k přijímači a umožňuje základní ovládání 6kanálovou RC soupravou. Pro nezávislé ovládání křidélek a klapek vhodnou počítačovou RC soupravou připojte tato serva mimo desku pomocí dvojice kabelových adaptérů křídla, potom přiřaďte a naprogramujte samostatné kanály přijímače. Nezávislé ovládání je nutné pro níže popsanou diferenciaci a pokročilé mixy.

Poznámka

Žlutý jednovodičový konektor reverzace/programování regulátoru KAVAN R-100SB Plus ponechte ve výchozím zapojení nepřipojený. Před změnou postupujte podle návodu regulátoru.

Stavební obrázky

Předletová příprava

Kontrola RC soupravy a řízení

1. Se sejmutou vrtulí zapněte vysílač s plynem na minimu, ostatní ovladače a trimy nastavte do středu a připojte pohonný akumulátor. Zkontrolujte smysl pohybu všech kormidel a táhly nastavte neutrální polohy.
2. Ověřte souhlasný pohyb obou polovin výškovky, zajištění všech táhel a přímou polohu příďového kola při neutrální směrovce. Podepřete model tak, aby kola byla volná, a vyzkoušejte celý cyklus zatažení a vysunutí podvozku. Ruce, volné kabely a oděv držte mimo dosah pohybujícího se podvozku a krytů.
3. Kalibrujte rozsah plynu regulátoru podle návodu nainstalovaného regulátoru. Kalibrace se liší od běžného zapnutí; dodržte přesný postup a ponechte vrtuli sejmutou.
4. Nastavte doporučené výchylky. Přesunutím táhla blíže k hřídeli serva nebo dále od osy otáčení kormidla výchylku zmenšíte; opačným postupem ji zvětšíte. Zkontrolujte volný pohyb v celém nastaveném rozsahu a zajistěte všechny čepy vidliček a šrouby pák serv.

Velikosti výchylek

Doporučené výchylky	Malé výchylky		Velké výchylky
	Výchylka	Expo	Výchylka	Expo
Křidélka	±11 mm	25 %	±15 mm	25 %
Výškovka	±13 mm	30 %	±18 mm	30 %
Směrovka	±30 mm	30 %	±40 mm	30 %
Klapky	Vzlet: 20 mm dolů / Přistání: 42 mm dolů

Malé výchylky používejte pro méně zkušené piloty a běžné maketové létání. Velké výchylky umožňují zkušeným pilotům využít všechny schopnosti modelu. Směr exponenciály nastavte podle návodu vysílače tak, aby byly reakce kolem neutrálu jemnější.

Směr otáčení motoru a vrtule

Smysl otáčení ověřte při první zkoušce bez vrtule: při pohledu z kabiny směrem k přídi se motor musí otáčet po směru hodinových ručiček. Otáčí-li se opačně, stáhněte plyn na minimum, odpojte pohonný akumulátor a prohoďte kterékoliv dva ze tří vodičů mezi motorem a regulátorem. Před montáží vrtule zkoušku zopakujte.

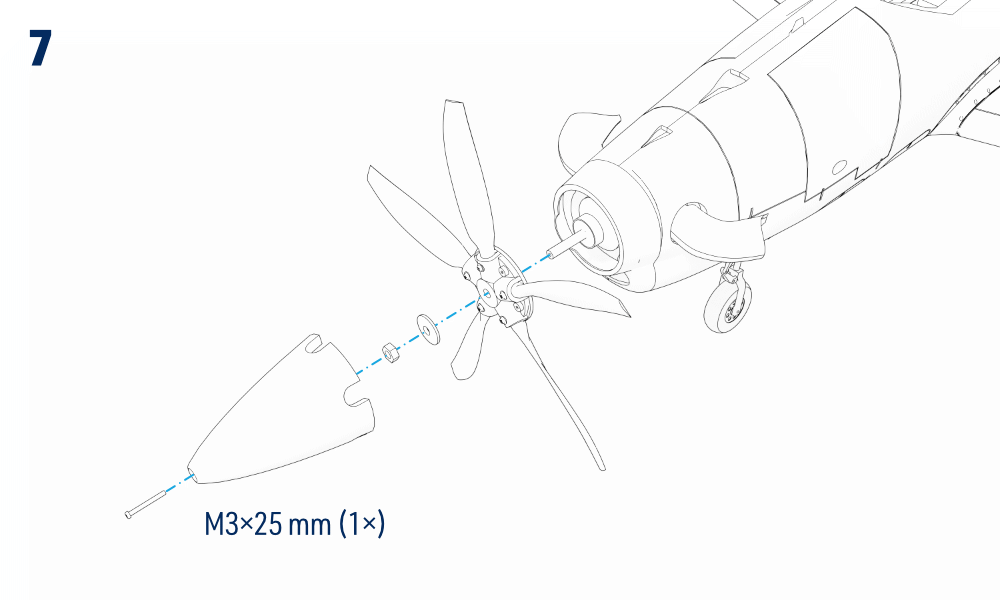

S odpojeným akumulátorem nasaďte vrtuli na unašeč a zajistěte ji podložkou a maticí. Nasaďte vrtulový kužel a upevněte jej šroubem M3×25 mm. Nasaďte kabinu. (Obr. 7)

Těžiště

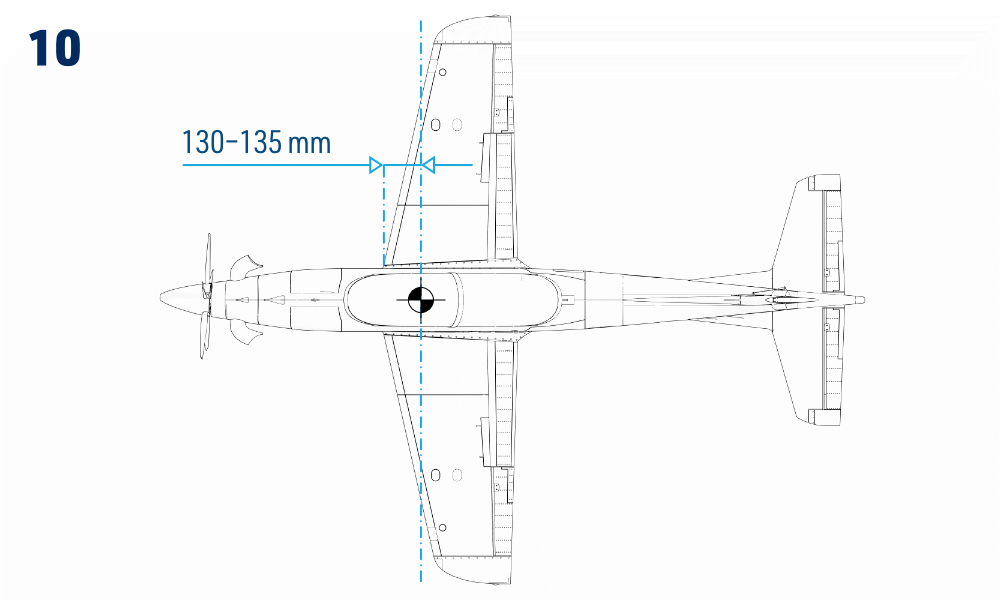

Těžiště musí být 130–135 mm za náběžnou hranou křídla, měřeno u kořene křídla podle obrázku. Kontrolujte kompletní model s vloženým pohonným akumulátorem. Nejprve upravte polohu akumulátoru; podle potřeby bezpečně upevněte vhodnou zátěž do přídě nebo ocasu. (Obr. 10)

Upozornění

Nelétejte s těžištěm mimo uvedený rozsah. Pro první let začněte na jeho přední mezi; zadní poloha těžiště snižuje stabilitu. Malé množství bezpečně upevněné zátěže je lepší než nesprávně vyvážený model.

Dosah a závěrečné kontroly

Plně nabijte pohonný i vysílačový akumulátor. Zkontrolujte celou instalaci RC soupravy a proveďte zkoušku dosahu podle výrobce soupravy, s vypnutým motorem i při plném plynu. Model bezpečně zajistěte a všechny osoby udržujte mimo dosah vrtule i rovinu jejího otáčení. Dosah při plném plynu nesmí klesnout o více než 10 % oproti zkoušce s vypnutým motorem. Nelétejte, pokud obě zkoušky neproběhnou zcela úspěšně.

Létání

PC-21 vyžaduje pokročilého pilota se zkušenostmi s rychlými akrobatickými modely. Pokud vám chybějí zkušenosti s tímto typem, svěřte kontrolu nastavení, první let a pomoc se seřízením vhodně zkušenému pilotovi. Použijte vhodné modelářské letiště; výrazně se doporučuje hladká asfaltová dráha. Zvolte slabý vítr, začněte s malými výchylkami a před využitím plného výkonu se s modelem seznamte.

Příloha

Návod k regulátoru KAVAN R-100SB Plus

Pro kalibraci plynu, zapnutí, programování, ochranné funkce a řešení potíží použijte návod regulátorů KAVAN Plus. Úvodní nastavení provádějte se sejmutou vrtulí. Žlutý vodič reverzace/programování ponechte při běžném provozu nepřipojený, pokud podle tohoto návodu záměrně nenastavujete podporovanou funkci.

Upozornění

• Při první zkoušce regulátoru a motoru, kdy ověřujete nastavení RC soupravy, nemontujte vrtuli. Namontujte ji až po ověření správného nastavení soupravy.
• Nikdy nepoužívejte prasklé nebo propíchnuté akumulátorové články.
• Nikdy nepoužívejte akumulátory, o kterých víte, že se přehřívají.
• Nikdy nezkratujte vývody akumulátoru ani motoru.
• K izolaci kabelů vždy používejte vhodný izolační materiál.
• Vždy používejte vhodné konektory.
• Nepřekračujte počet článků ani serv stanovený pro regulátor.
• Přepólování akumulátoru poškodí regulátor a znamená ztrátu záruky.
• Regulátor instalujte na vhodné místo s dostatečným prouděním vzduchu pro chlazení.
• Používejte pouze akumulátory podporované regulátorem a před připojením ověřte správnou polaritu.
• Nejprve zapněte vysílač a před připojením akumulátoru ověřte, že je plyn na minimu.
• Nikdy nevypínejte vysílač, dokud je akumulátor připojen k regulátoru.
• Akumulátor připojujte až těsně před letem a po létání jej odpojte.
• Po připojení akumulátoru zacházejte s modelem mimořádně opatrně a stále udržujte odstup od vrtule. Nikdy nestůjte v rovině otáčejících se dílů ani přímo před nimi.
• Regulátor neponořujte do vody a chraňte jej před namočením, když je zapnutý.
• Létejte pouze na určeném modelářském letišti a dodržujte pravidla svého klubu.

Opravy a údržba

• Na začátku každého létání proveďte zkoušku dosahu.
• Před každým vzletem zkontrolujte správný pohyb kormidel.
• Po každém přistání zkontrolujte model, zda není poškozený, zda nejsou uvolněné vidličky nebo táhla, ohnutý či poškozený podvozek, poškozená vrtule apod. Dokud poškození neopravíte, znovu nelétejte.

Přestože je PC-21 vyroben z mimořádně odolného, téměř nerozbitného pěnového EPO (expandovaného polyolefinu), může dojít k poškození nebo zlomení dílů. Drobné poškození lze opravit slepením kyanoakrylátovým (CA) lepidlem nebo průhlednou lepicí páskou. Při rozsáhlejším poškození je vhodnější zakoupit nový náhradní díl. Prodejci KAVAN Europe s.r.o. nabízejí široký sortiment originálních dílů a příslušenství.

Při havárii nebo tvrdém přistání, bez ohledu na jeho závažnost, co nejrychleji stáhněte ovladač plynu do nejnižší polohy, abyste zabránili poškození elektronického regulátoru otáček.

Pokud při havárii nestáhnete ovladač plynu a jeho trim do nejnižší možné polohy, může dojít k poškození regulátoru a nutnosti jeho výměny.

Poznámka

Na poškození při havárii se záruka nevztahuje.

Záruka

Poskytovaná záruka odpovídá platným zákonným požadavkům v zemi nákupu. Při reklamaci se obraťte na prodejce, u kterého jste model zakoupili. KAVAN Europe s.r.o. zaručuje, že tato stavebnice je při prodeji bez vad materiálu a zpracování. Záruka se nevztahuje na díly poškozené používáním nebo úpravami; nestanoví-li platné právo jinak, odpovědnost výrobce a dovozce je omezena původní pořizovací cenou stavebnice. Toto omezení neplatí, pokud soud uloží neomezenou odpovědnost za prokázaný úmysl nebo hrubou nedbalost. KAVAN Europe s.r.o. si vyhrazuje právo změnit tuto záruku bez předchozího upozornění. Stavebnice se průběžně zdokonaluje a výrobce si vyhrazuje právo změnit konstrukci bez předchozího upozornění.

Protože KAVAN Europe s.r.o. nemá kontrolu nad případným poškozením při přepravě, způsobem sestavení ani materiály použitými modelářem k dokončení modelu, nepřebírá ani nepřijímá odpovědnost za škody spojené s používáním modelu sestaveného uživatelem. Rozhodnutím používat sestavený model uživatel přebírá plnou odpovědnost. Není-li kupující připraven tuto odpovědnost přijmout, měl by stavebnici ihned vrátit v úplném a nepoužitém stavu na místo nákupu.

Vyžaduje-li váš RC model servis, postupujte podle následujících pokynů. Jejich nedodržení může vést k zániku záruky.

1. Je-li to možné, použijte k zabalení modelu původní obal. Původní kartonovou krabici nepoužívejte jako vnější přepravní obal.
2. Přiložte podrobný popis používání modelu a RC soupravy i závady, se kterou jste se setkali. Připojte očíslovaný seznam přiloženého příslušenství a další informace, které mohou pomoci servisnímu oddělení. Poznámku opatřete datem a ověřte, že obsahuje vaši úplnou adresu a telefonní číslo.
3. Uveďte své jméno, adresu a telefonní číslo, na kterém jste dostupní během pracovní doby. Přiložte kopii dokladu o koupi modelu.

Tento záruční list vás opravňuje k bezplatné záruční opravě výrobku dodaného KAVAN Europe s.r.o. po dobu 24 měsíců. Záruka se nevztahuje na běžné opotřebení vzniklé obvyklým používáním, protože jde o výrobek určený pro sportovní a modelářské použití, při němž jsou jednotlivé díly vystaveny mnohem většímu zatížení než u běžných hraček. Pohyblivé díly modelu, například motor, serva a jejich převody, podléhají přirozenému opotřebení a časem může být nutná jejich výměna.

Záruka se rovněž nevztahuje na díly modelu nebo RC soupravy, které byly nesprávně instalovány, bylo s nimi hrubě nebo nesprávně zacházeno, byly poškozeny při havárii nebo je opravovala či upravovala neoprávněná osoba. Stejně jako jinou citlivou elektroniku nevystavujte RC soupravu vysokým ani nízkým teplotám, vlhkosti nebo prašnému prostředí. Nenechávejte ji dlouhodobě na přímém slunci.

Záruka dále nekryje závady způsobené nesprávným zapojením nebo přepólováním, opožděnou či neprovedenou údržbou, provozem mimo stanovené limity a příslušenstvím nebo opravami neschválenými KAVAN Europe s.r.o. Chraňte RC elektroniku před silnými mechanickými rázy a neaplikujte na ni vlastní voděodolné nátěry.

Recyklace (Evropská unie)

Elektrická zařízení označená symbolem přeškrtnuté popelnice nepatří do domovního odpadu; musí být odevzdána prostřednictvím příslušného systému odděleného sběru. V zemích EU (Evropské unie) nesmějí být elektrická zařízení likvidována s běžným domovním odpadem (WEEE – odpadní elektrická a elektronická zařízení, směrnice 2012/19/EU). Nepotřebné zařízení můžete bezplatně odevzdat v nejbližším veřejném sběrném místě nebo sběrném dvoře, kde bude řádně zpracováno. Odpovědnou likvidací starého zařízení významně přispíváte k ochraně životního prostředí!

EU prohlášení o shodě

KAVAN Europe s.r.o. tímto prohlašuje, že model PC-21 a dodávaná elektrická a elektronická zařízení splňují požadavky příslušných evropských směrnic a harmonizovaných norem. Úplné znění prohlášení o shodě je k dispozici na kavanrc.com/doc.
