KAVAN Falke 1800mm - Návod k obsluze

KAV02.8087

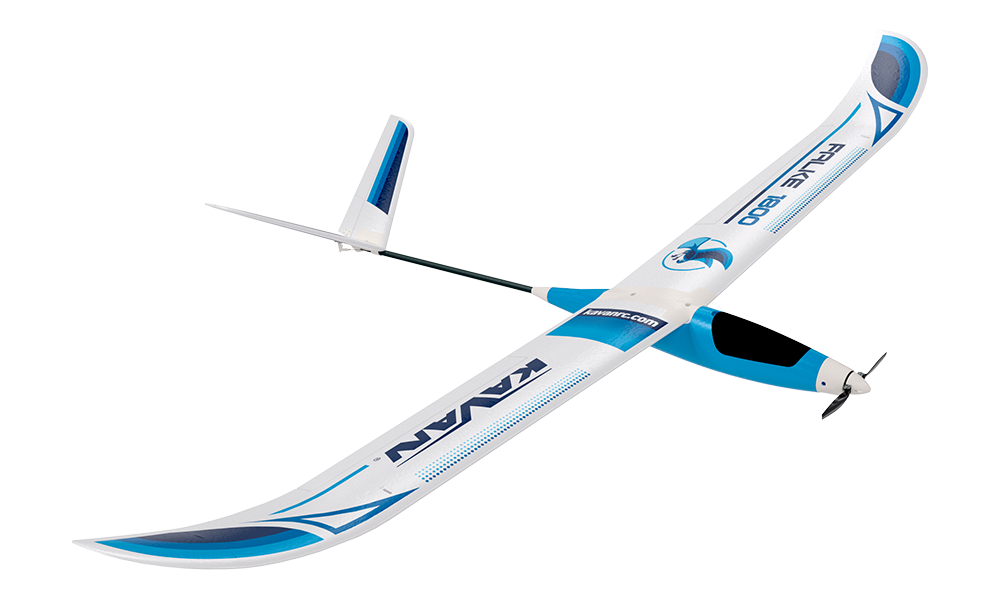

KAVAN Falke - modrá

KAV02.8088

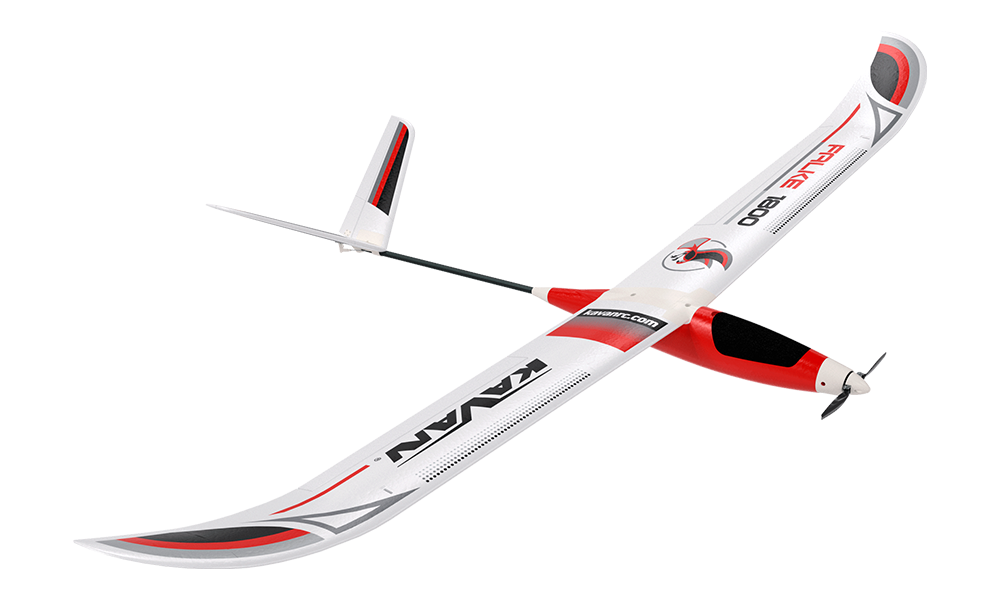

KAVAN Falke - červená

Úvod

Falke 1800mm je výkonný termický motorový větroň s drakem z pěnového EPO (extrudovaného polyolefinu), uhlíkovým ocasním nosníkem, střídavým motorem a napájením z LiPo akumulátoru. Je určen pilotům, kteří již zvládají cvičný model s ovládanými křidélky, výškovkou, směrovkou a plynem. Před stavbou nebo provozem si přečtěte tento návod i návody k RC soupravě, akumulátoru, nabíječi a regulátoru.

Vlastnosti

• Továrně vyrobený, částečně sestavený model
• Ovládaná křidélka, výškovka, směrovka a plyn; funkce výškovky a směrovky jsou sdruženy mixem pro motýlkové ocasní plochy
• Volitelná funkce brzd současným vychýlením obou křidélek nahoru, při odpovídajícím naprogramování RC soupravy a zapojení křidélek do samostatných kanálů
• Dvoudílné křídlo s uhlíkovými nosníky a ocelovou spojkou
• Odnímatelné motýlkové ocasní plochy a kryt kabiny upevněný magnetem
• Střídavý pohon a čtyři instalovaná mikroserva

Technické údaje

Parametr	Hodnota
Rozpětí	1800 mm
Délka	1150 mm
Plocha křídla	27 dm²
Letová hmotnost	660–710 g
Původně specifikovaný motor	Střídavý motor s rotačním pláštěm KAVAN C2814-1400
Regulátor	KAVAN R-20B BEC
Vrtule	Sklopná 7×6" s kuželem
Pohonný akumulátor (není součástí sady)	3S LiPo, 11,1 V, 1200–1600 mAh, nejméně 20C

Než začnete

1. Pokud nejste zkušeným RC pilotem, zajistěte si zkušeného pilota, který zkontroluje dokončený model a pomůže vám s prvními lety. Přestože jsme se snažili připravit podrobný návod, RC modely jsou poměrně složité a zkušený modelář může váš model rychle zkontrolovat, aby první lety proběhly úspěšně.
2. Model sestavujte přesně podle tohoto návodu. Nepokoušejte se jej jakkoliv upravovat nebo měnit, protože by to mohlo nepříznivě ovlivnit jeho letové vlastnosti.
3. Než začnete, zkontrolujte celý obsah stavebnice a přesvědčte se, že žádný díl nechybí ani není poškozený. Zároveň se tak seznámíte s jednotlivými součástmi modelu. Zjistíte-li, že některý díl chybí nebo je poškozený, ihned se obraťte na prodejce se žádostí o výměnu.
4. Každý díl před lepením vyzkoušejte nasucho. Ověřte, že používáte správný díl a že dobře lícuje. Ani velké množství lepidla nenahradí špatně padnoucí díl.
5. Návod obsahuje obrázek s výchozí polohou těžiště (CG) a doporučené výchylky kormidel. Pro první let je nezbytné dodržet doporučenou polohu těžiště; jinak může být model nestabilní, obtížně ovladatelný nebo zcela neschopný letu. Pro větší stabilitu začněte na přední mezi uvedeného rozsahu. Zadní poloha těžiště zvyšuje citlivost řízení a snižuje stabilitu; upravujte ji až po seznámení s modelem a vždy zůstaňte v uvedeném rozsahu.

Poznámka

Prodejce nemůže přijmout zpět stavebnici, jejíž stavba již byla zahájena.

Zásady bezpečného provozu

Tento RC model není hračka. Používejte jej opatrně a přesně podle pokynů v tomto návodu.

Model sestavte přesně podle tohoto návodu. Model NEUPRAVUJTE ani neměňte. Při nedodržení tohoto požadavku záruka automaticky zaniká. Dodržováním pokynů získáte bezpečný a pevný model.

Děti mladší 14 let smějí model provozovat pouze pod dohledem dospělé osoby.

Před každým letem ověřte, že je model v bezvadném stavu, veškeré vybavení funguje správně a konstrukce není poškozená.

Létejte pouze za slabého větru na bezpečném místě bez překážek.

Všeobecná upozornění

• RC letadlo není hračka! Nesprávné použití může způsobit vážné zranění a škody na majetku. Létejte pouze na bezpečném místě a dodržujte všechny pokyny a doporučení v tomto návodu. Pozor na vrtuli! Volné předměty, například části oděvu, tužky nebo šroubováky, držte mimo dosah otáčející se vrtule. Zabraňte přiblížení rukou a obličejů svých i ostatních osob a také zvířat k otáčející se vrtuli.
• Jako uživatel odpovídáte za provoz, který neohrožuje vás ani ostatní a nezpůsobuje poškození výrobku nebo cizího majetku. Model je řízen rádiovým signálem, který mohou rušit vnější zdroje mimo vaši kontrolu. Rušení, závada vybavení nebo chyba pilota mohou způsobit ztrátu řízení. Proto vždy udržujte kolem modelu dostatečnou bezpečnou vzdálenost ve všech směrech, abyste předešli kolizím a zranění.
• Nikdy model neprovozujte s vybitými akumulátory nebo bateriemi vysílače.
• Model vždy provozujte na otevřeném prostranství mimo dosah elektrického vedení, automobilů, provozu a osob. Vyhněte se zalidněným místům, kde by mohlo dojít ke zranění nebo škodám.
• Pečlivě dodržujte pokyny a upozornění k tomuto výrobku i veškerému dalšímu vybavení, které používáte, například nabíječům a akumulátorům.
• Veškeré chemikálie, drobné díly a elektrická zařízení uchovávejte mimo dosah dětí.
• Vlhkost poškozuje elektroniku. Zařízení, která nejsou výslovně navržena a chráněna pro tento účel, nevystavujte vodě.
• Model je převážně z plastů a není nehořlavý. Chraňte jej před zdroji tepla, přímým sluncem a rozpáleným uzavřeným autem; vysoká teplota může deformovat pěnový drak nebo způsobit jiné poškození.
• Pokud model nepoužíváte, odpojte pohonný akumulátor. Regulátor odebírá proud i při nulovém plynu; ponechání akumulátoru připojeného po hodiny nebo dny může způsobit hluboké vybití, jeho poškození a riziko požáru.

Obsah sady

Trup z EPO s uhlíkovým ocasním nosníkem, instalovaným střídavým motorem, regulátorem R-20B, sklopnou vrtulí a dvěma servy motýlkových ocasních ploch; dvoudílné křídlo z EPO se dvěma servy křidélek; odnímatelné motýlkové ocasní plochy, montážní příslušenství a návod. Vysílač, přijímač a pohonný akumulátor nejsou součástí těchto verzí ARF.

Dále budete potřebovat

• Nejméně 4kanálový vysílač s mixem pro motýlkové ocasní plochy a kompatibilní přijímač. Pro nezávislé ovládání křidélek, diferenciaci a mix brzd doporučujeme počítačovou RC soupravu s nejméně 6 kanály.
• Pohonný akumulátor 3S LiPo, 11,1 V, 1200–1600 mAh, nejméně 20C a vhodný nabíječ.
• Běžné modelářské nářadí: modelářský nůž (KAV66.770), šroubováky, imbusové klíče 1,5 a 2 mm a kleště.
• Pro samostatné kanály křidélek: dva prodlužovací kabely serv délky 25–30 cm místo dodávaného Y-kabelu.

Hlavní část

Sestavení modelu

Nebezpečí

Před prvním nastavováním RC soupravy, regulátoru a motoru, včetně kalibrace plynu, demontujte vrtuli. Namontujte ji až po ověření správné funkce a s odpojeným pohonným akumulátorem. Při kontrole kormidel ponechte plyn na minimu; do středu nastavte pouze ovladače křidélek, výškovky a směrovky a jejich trimy.

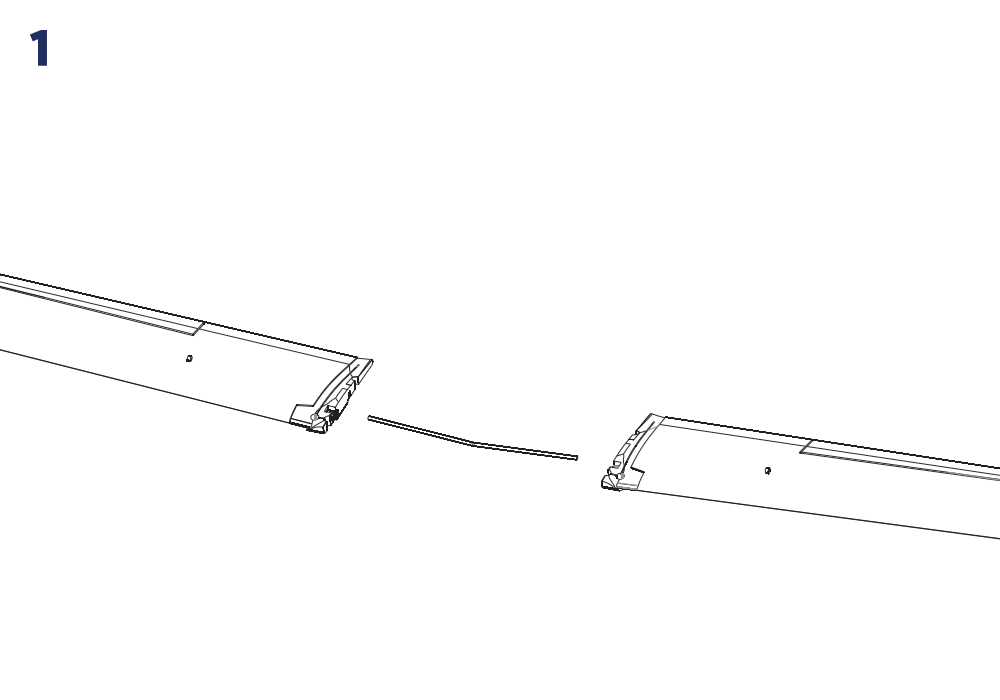

1. Připravte ocelovou drátovou spojku křídla. Její tvar „V“ určuje vzepětí křídla. Nasuňte na ni obě poloviny křídla. (Obr. 1)

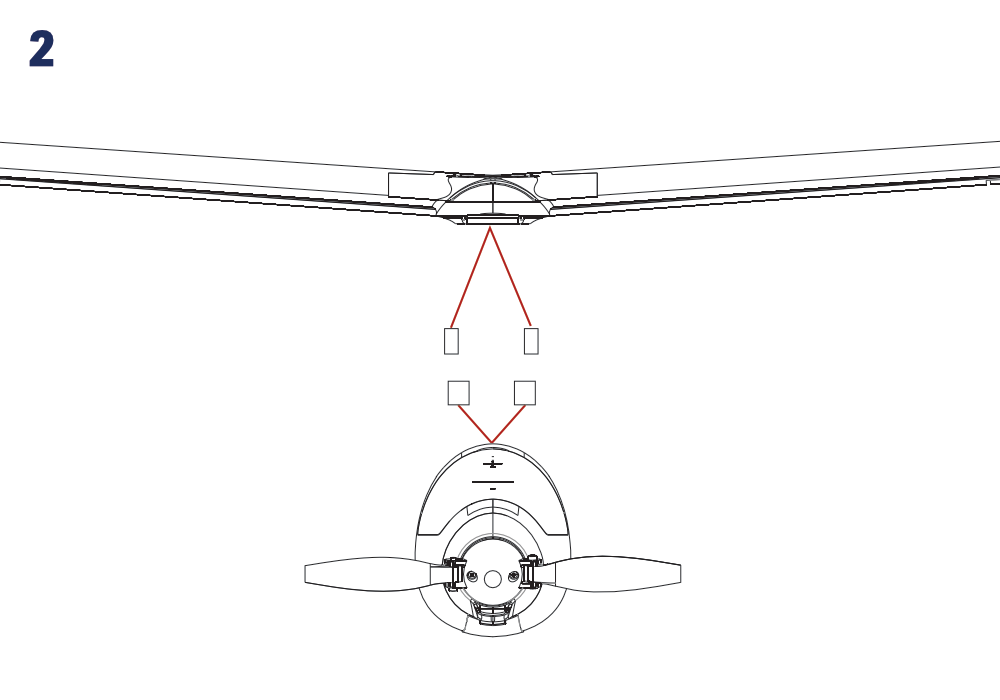

2. Kabely serv křidélek připojte k odpovídajícím prodlužovacím kabelům v prostoru pro křídlo v trupu. (Obr. 2)

   Poznámka

   Dodávaný Y-kabel umožňuje připojit obě serva křidélek do jediného kanálu základní 4kanálové RC soupravy. Pro nezávislé ovládání křidélek jej nahraďte dvěma prodlužovacími kabely délky 25–30 cm a serva připojte do samostatných kanálů přijímače. Odpovídajícím způsobem naprogramujte vysílač.

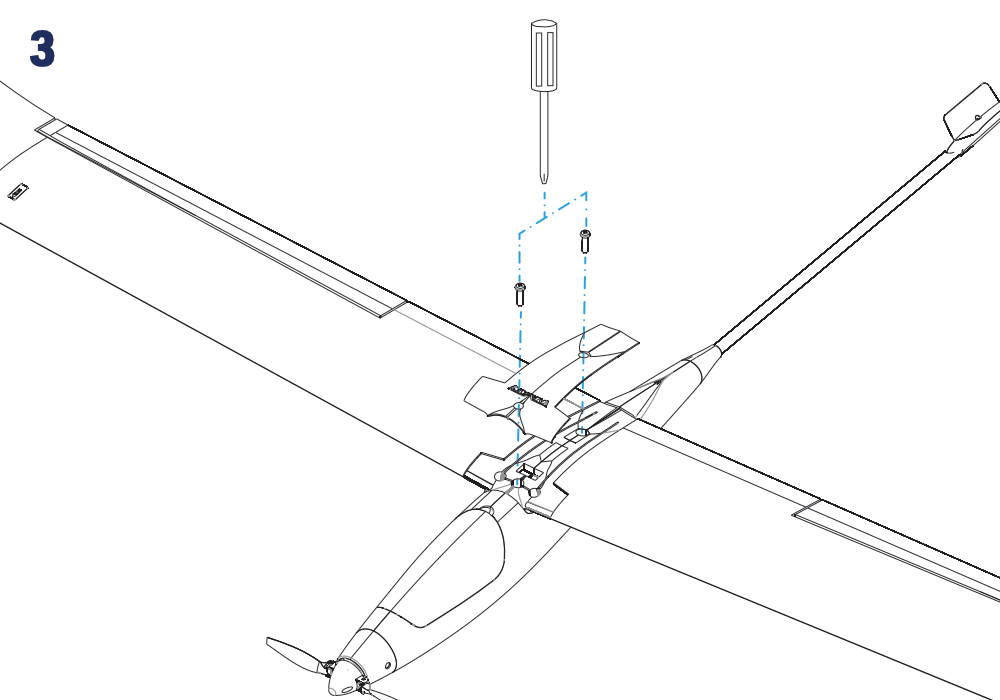

3. Nasaďte plastovou upevňovací spojku křídla a křídlo připevněte k trupu dvěma nylonovými šrouby M5×20 mm. (Obr. 3)

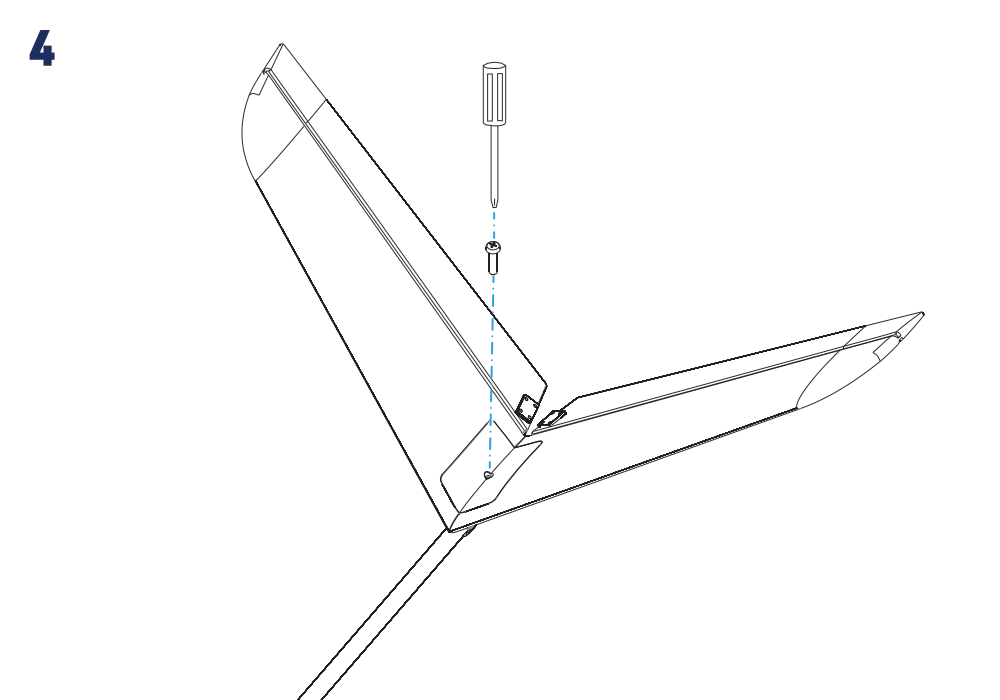

4. Obě poloviny motýlkových ocasních ploch nasaďte na lože a zajistěte je plastovou spojkou a imbusovým šroubem M3. (Obr. 4)

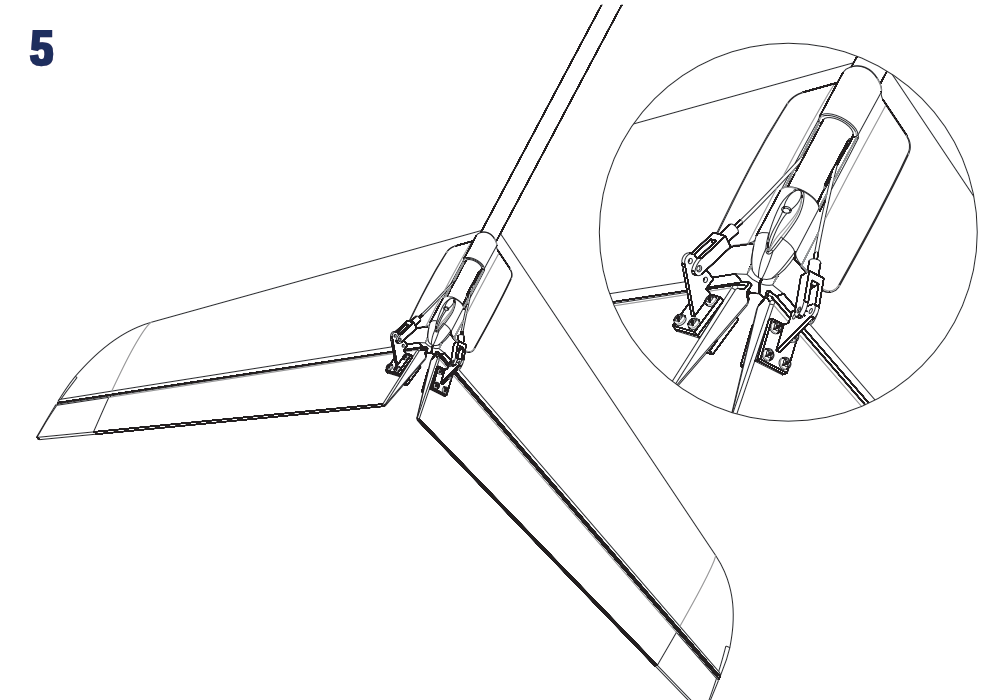

5. Plastové vidličky připojte k pákám sdružených kormidel motýlkových ocasních ploch. (Obr. 5)

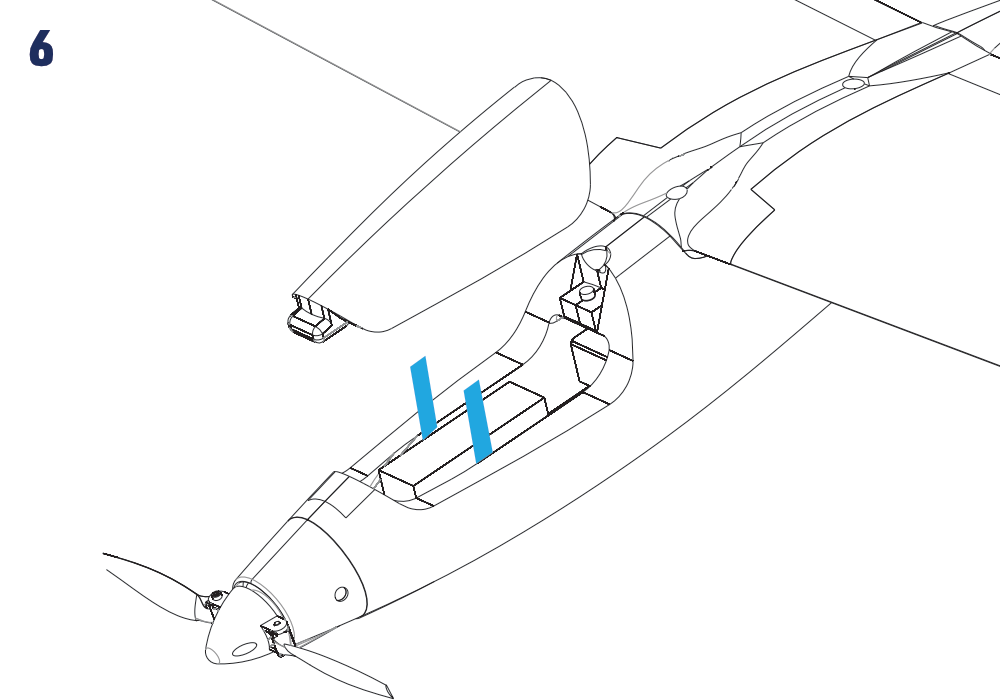

6. Pohonný akumulátor upevněte páskem suchého zipu v prostřední části kabiny. Přijímač za ním zajistěte samolepicím suchým zipem nebo oboustrannou pěnovou páskou. Serva a regulátor zapojte podle návodu k RC soupravě. U přijímače s diverzitními anténami umístěte jejich aktivní části kolmo na sebe. Před připojením pohonného akumulátoru zapněte vysílač s plynem na minimu. S demontovanou vrtulí proveďte kalibraci rozsahu plynu podle návodu k regulátorům KAVAN. Poté ponechte plyn na minimu, ostatní ovladače a trimy nastavte do středu a upravte délku táhel šroubováním vidliček tak, aby byla všechna kormidla v neutrálu. (Obr. 6)

7. Nasaďte kryt kabiny.

Předletová příprava

RC souprava a kormidla

Při instalaci a programování se řiďte návodem k RC soupravě. S demontovanou vrtulí zapněte vysílač s plynem na minimu a poté připojte pohonný akumulátor. Zkontrolujte neutrální polohu, smysl a velikost výchylek všech kormidel. Pro mechanické zmenšení výchylek přesuňte táhlo na páce serva blíže ke středu nebo na páce kormidla dále od osy závěsu; pro zvětšení výchylek postupujte opačně.

Pečlivě zkontrolujte mix motýlkových ocasních ploch. Níže uvedené směry platí při pohledu zezadu:

• Při přitažení ovladače výškovky se musejí obě sdružená kormidla vychýlit nahoru. (Obr. 8)
• Při potlačení ovladače výškovky se musejí obě sdružená kormidla vychýlit dolů. (Obr. 9)
• Při vychýlení směrovky doprava se levé sdružené kormidlo musí vychýlit nahoru a pravé dolů. (Obr. 10)
• Při vychýlení směrovky doleva se levé sdružené kormidlo musí vychýlit dolů a pravé nahoru. (Obr. 11)

Velikosti výchylek

Ovládaná funkce	Malé výchylky	Velké výchylky
Křidélka	10 mm nahoru / 5 mm dolů	13 mm nahoru / 7 mm dolů
Křidélka jako brzdy	Obě 10 mm nahoru	Obě 10 mm nahoru
Výškovka	±7 mm	±10 mm
Kompenzace výškovkou při brzdění	Obě 2 mm nahoru	Obě 2 mm nahoru
Směrovka	±10 mm	±13 mm

Malé výchylky používejte pro méně zkušené piloty a běžné termické létání. Velké výchylky umožňují zkušeným pilotům plně využít schopnosti modelu. Doporučená diferenciace křidélek, kdy je výchylka dolů přibližně 50 % výchylky nahoru, vyžaduje počítačovou RC soupravu a samostatné kanály křidélek. Samostatné kanály vyžaduje také funkce brzd: obě křidélka vychylte současně nahoru a použijte kompenzaci výškovkou podle tabulky.

Smysl otáčení motoru

Smysl otáčení ověřte při první zkoušce bez vrtule: při pohledu z kabiny směrem k přídi se motor musí otáčet po směru hodinových ručiček. Otáčí-li se opačně, stáhněte plyn na minimum, odpojte pohonný akumulátor a prohoďte kterékoliv dva ze tří vodičů mezi motorem a regulátorem. Před montáží vrtule zkoušku zopakujte.

Těžiště

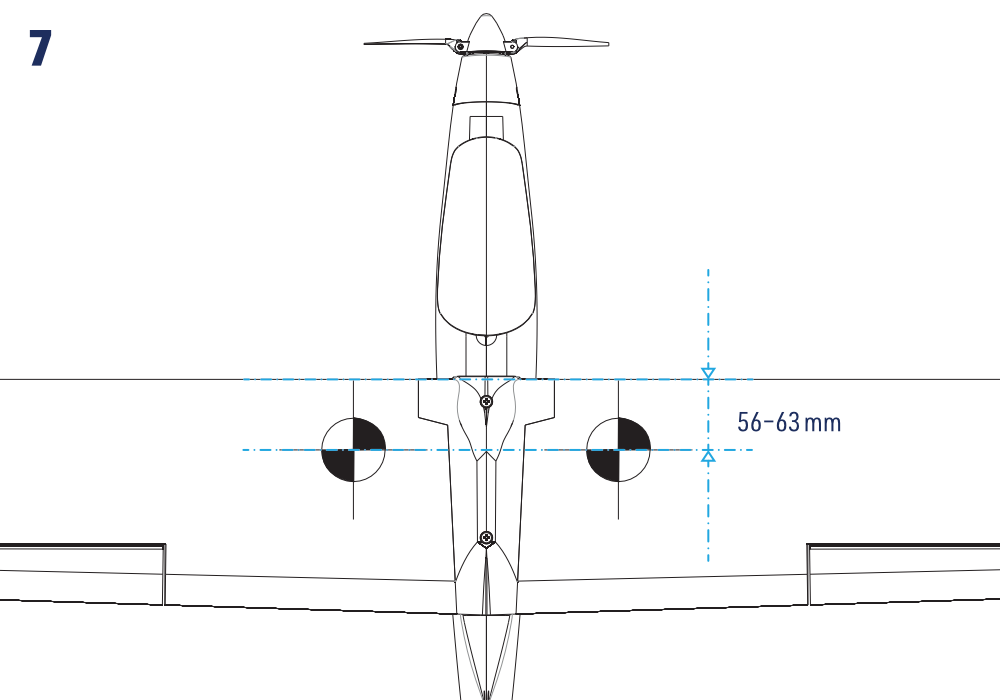

Těžiště musí být 56–63 mm za náběžnou hranou křídla, měřeno u kořene křídla podle obrázku. Kontrolujte kompletní model s instalovaným pohonným akumulátorem. Nejprve upravte polohu akumulátoru; podle potřeby bezpečně upevněte vhodnou zátěž do přídě nebo ocasu. (Obr. 7)

Upozornění

Nelétejte s těžištěm mimo uvedený rozsah. Pro první let začněte na jeho přední mezi; zadní poloha těžiště snižuje stabilitu. Malé množství bezpečně upevněné zátěže je lepší než nesprávně vyvážený model.

Dosah a závěrečné kontroly

Plně nabijte pohonný i vysílačový akumulátor. Zkontrolujte celou instalaci RC soupravy a proveďte zkoušku dosahu podle výrobce soupravy, s vypnutým motorem i při plném plynu. Model bezpečně zajistěte a všechny osoby udržujte mimo dosah vrtule i rovinu jejího otáčení. Dosah při plném plynu nesmí klesnout o více než 10 % oproti zkoušce s vypnutým motorem. Nelétejte, pokud obě zkoušky neproběhnou zcela úspěšně.

Létání

Falke je určen středně pokročilým pilotům. Pokud s tímto typem modelu nemáte zkušenosti, svěřte první let zkušenému pilotovi, který ověří vytrimování a pomůže s úvodními lety. Zvolte slabý vítr a volnou, bezpečnou letovou plochu. Zalétání a doladění odpovídají běžným postupům pro termický motorový větroň této velikosti a uspořádání.

Příloha

Návod k regulátoru KAVAN R-20SB Plus

Kalibraci plynu, běžné zapínání, programování, ochranné funkce a řešení potíží popisuje návod k regulátorům KAVAN Plus. Pro uvedený pohonný akumulátor zvolte režim LiPo a pro sklopnou vrtuli zapněte brzdu motoru.

Upozornění

• Při první zkoušce regulátoru a motoru, kdy ověřujete nastavení RC soupravy, nemontujte vrtuli. Namontujte ji až po ověření správného nastavení soupravy.
• Nikdy nepoužívejte prasklé nebo propíchnuté akumulátorové články.
• Nikdy nepoužívejte akumulátory, o kterých víte, že se přehřívají.
• Nikdy nezkratujte vývody akumulátoru ani motoru.
• K izolaci kabelů vždy používejte vhodný izolační materiál.
• Vždy používejte vhodné konektory.
• Nepřekračujte počet článků ani serv stanovený pro regulátor.
• Přepólování akumulátoru poškodí regulátor a znamená ztrátu záruky.
• Regulátor instalujte na vhodné místo s dostatečným prouděním vzduchu pro chlazení.
• Používejte pouze akumulátory podporované regulátorem a před připojením ověřte správnou polaritu.
• Nejprve zapněte vysílač a před připojením akumulátoru ověřte, že je plyn na minimu.
• Nikdy nevypínejte vysílač, dokud je akumulátor připojen k regulátoru.
• Akumulátor připojujte až těsně před letem a po létání jej odpojte.
• Po připojení akumulátoru zacházejte s modelem mimořádně opatrně a stále udržujte odstup od vrtule. Nikdy nestůjte v rovině otáčejících se dílů ani přímo před nimi.
• Regulátor neponořujte do vody a chraňte jej před namočením, když je zapnutý.
• Létejte pouze na určeném modelářském letišti a dodržujte pravidla svého klubu.

Opravy a údržba

• Na začátku každého létání proveďte zkoušku dosahu.
• Před každým vzletem zkontrolujte správný pohyb kormidel.
• Po každém přistání zkontrolujte, zda model není poškozený, vidličky nebo táhla uvolněné a vrtule poškozená. Znovu vzlétněte až po odstranění všech závad.

Přestože je Falke 1800 vyroben z mimořádně odolného, téměř nerozbitného pěnového EPO (expandovaného polyolefinu), může dojít k poškození nebo zlomení dílů. Drobné poškození lze opravit slepením kyanoakrylátovým (CA) lepidlem nebo průhlednou lepicí páskou. Při rozsáhlejším poškození je vhodnější zakoupit nový náhradní díl. Prodejci KAVAN Europe s.r.o. nabízejí široký sortiment originálních dílů a příslušenství.

Při havárii nebo tvrdém přistání, bez ohledu na jeho závažnost, co nejrychleji stáhněte ovladač plynu do nejnižší polohy, abyste zabránili poškození elektronického regulátoru otáček.

Pokud při havárii nestáhnete ovladač plynu a jeho trim do nejnižší možné polohy, může dojít k poškození regulátoru a nutnosti jeho výměny.

Poznámka

Na poškození při havárii se záruka nevztahuje.

Záruka

Poskytovaná záruka odpovídá platným zákonným požadavkům v zemi nákupu. Při reklamaci se obraťte na prodejce, u kterého jste model zakoupili. KAVAN Europe s.r.o. zaručuje, že tato stavebnice je při prodeji bez vad materiálu a zpracování. Záruka se nevztahuje na díly poškozené používáním nebo úpravami; nestanoví-li platné právo jinak, odpovědnost výrobce a dovozce je omezena původní pořizovací cenou stavebnice. Toto omezení neplatí, pokud soud uloží neomezenou odpovědnost za prokázaný úmysl nebo hrubou nedbalost. KAVAN Europe s.r.o. si vyhrazuje právo změnit tuto záruku bez předchozího upozornění. Stavebnice se průběžně zdokonaluje a výrobce si vyhrazuje právo změnit konstrukci bez předchozího upozornění.

Protože KAVAN Europe s.r.o. nemá kontrolu nad případným poškozením při přepravě, způsobem sestavení ani materiály použitými modelářem k dokončení modelu, nepřebírá ani nepřijímá odpovědnost za škody spojené s používáním modelu sestaveného uživatelem. Rozhodnutím používat sestavený model uživatel přebírá plnou odpovědnost. Není-li kupující připraven tuto odpovědnost přijmout, měl by stavebnici ihned vrátit v úplném a nepoužitém stavu na místo nákupu.

Vyžaduje-li váš RC model servis, postupujte podle následujících pokynů. Jejich nedodržení může vést k zániku záruky.

1. Je-li to možné, použijte k zabalení modelu původní obal. Původní kartonovou krabici nepoužívejte jako vnější přepravní obal.
2. Přiložte podrobný popis používání modelu a RC soupravy i závady, se kterou jste se setkali. Připojte očíslovaný seznam přiloženého příslušenství a další informace, které mohou pomoci servisnímu oddělení. Poznámku opatřete datem a ověřte, že obsahuje vaši úplnou adresu a telefonní číslo.
3. Uveďte své jméno, adresu a telefonní číslo, na kterém jste dostupní během pracovní doby. Přiložte kopii dokladu o koupi modelu.

Tento záruční list vás opravňuje k bezplatné záruční opravě výrobku dodaného KAVAN Europe s.r.o. po dobu 24 měsíců. Záruka se nevztahuje na běžné opotřebení vzniklé obvyklým používáním, protože jde o výrobek určený pro sportovní a modelářské použití, při němž jsou jednotlivé díly vystaveny mnohem většímu zatížení než u běžných hraček. Pohyblivé díly modelu, například motor, serva a jejich převody, podléhají přirozenému opotřebení a časem může být nutná jejich výměna.

Záruka se rovněž nevztahuje na díly modelu nebo RC soupravy, které byly nesprávně instalovány, bylo s nimi hrubě nebo nesprávně zacházeno, byly poškozeny při havárii nebo je opravovala či upravovala neoprávněná osoba. Stejně jako jinou citlivou elektroniku nevystavujte RC soupravu vysokým ani nízkým teplotám, vlhkosti nebo prašnému prostředí. Nenechávejte ji dlouhodobě na přímém slunci.

Záruka dále nekryje závady způsobené nesprávným zapojením nebo přepólováním, opožděnou či neprovedenou údržbou, provozem mimo stanovené limity a příslušenstvím nebo opravami neschválenými KAVAN Europe s.r.o. Chraňte RC elektroniku před silnými mechanickými rázy a neaplikujte na ni vlastní voděodolné nátěry.

Recyklace (Evropská unie)

Elektrická zařízení označená symbolem přeškrtnuté popelnice nepatří do domovního odpadu; musí být odevzdána prostřednictvím příslušného systému odděleného sběru. V zemích EU (Evropské unie) nesmějí být elektrická zařízení likvidována s běžným domovním odpadem (WEEE – odpadní elektrická a elektronická zařízení, směrnice 2012/19/EU). Nepotřebné zařízení můžete bezplatně odevzdat v nejbližším veřejném sběrném místě nebo sběrném dvoře, kde bude řádně zpracováno. Odpovědnou likvidací starého zařízení významně přispíváte k ochraně životního prostředí!

EU prohlášení o shodě

KAVAN Europe s.r.o. tímto prohlašuje, že model Falke 1800 a dodávaná elektrická a elektronická zařízení splňují požadavky příslušných evropských směrnic a harmonizovaných norem. Úplné znění prohlášení o shodě je k dispozici na kavanrc.com/doc.
