KAVAN Twisty 1512mm - Návod k obsluze

KAV02.8097

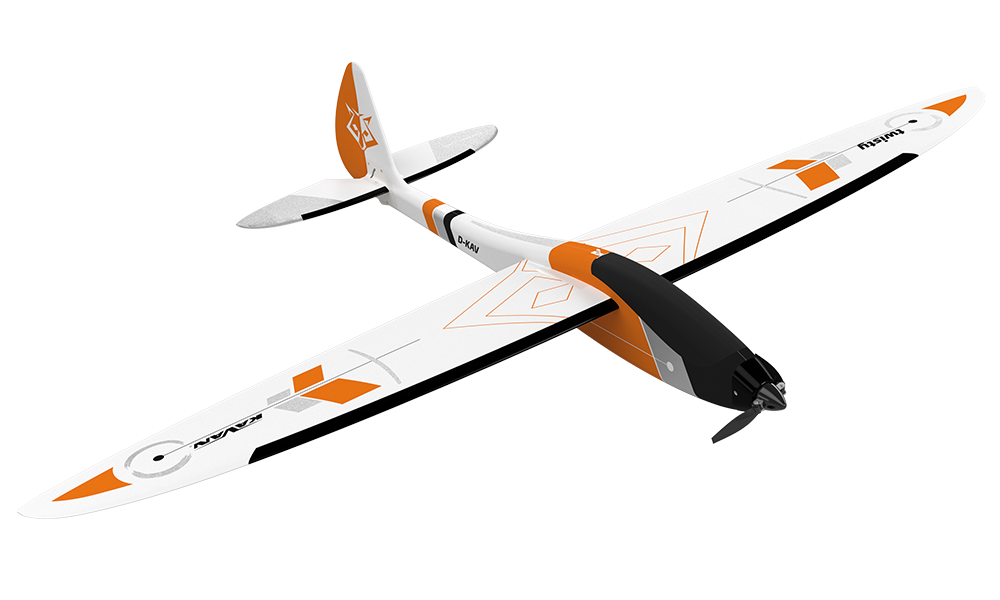

KAVAN Twisty - oranžový

KAV02.8098

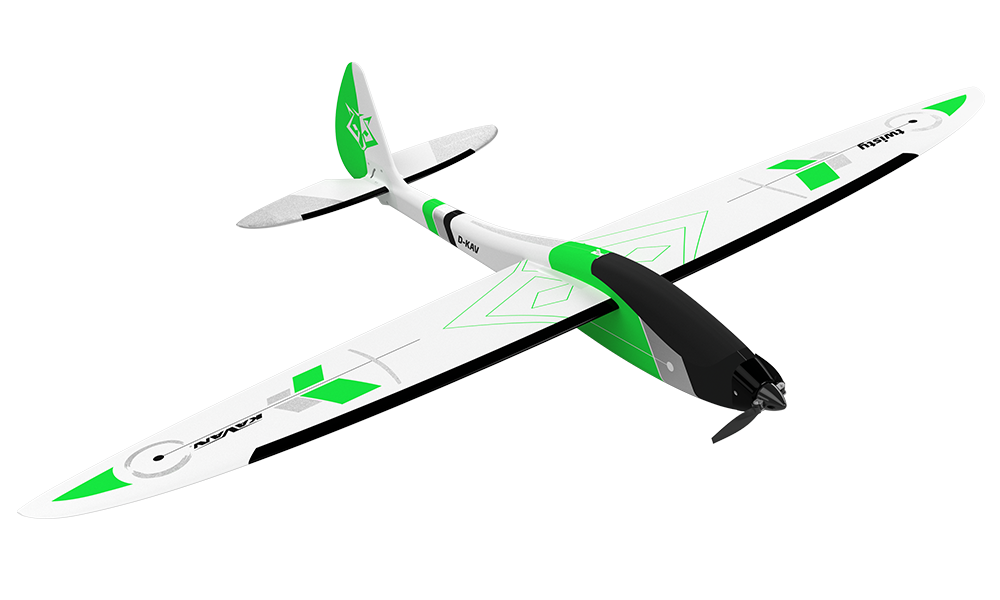

KAVAN Twisty - zelený

Úvod

Twisty je 3D akrobatický motorový větroň z uhlíkem vyztuženého pěnového EPO (expandovaného polyolefinu). Celé poloviny křídla se nezávisle natáčejí pro řízení náklonu a vodorovná ocasní plocha je plovoucí. Model má střídavý pohon a je určen pilotům, kteří již ovládají akrobatické RC modely, pro létání na rovině i na svahu. Před sestavením nebo provozem si přečtěte tento návod i návody k RC soupravě, akumulátoru, nabíječi a regulátoru.

Vlastnosti

• Továrně vyrobený, částečně sestavený model
• Ovládané natáčivé poloviny křídla, plovoucí výškovka, směrovka a plyn
• Odnímatelné poloviny křídla a vodorovné ocasní plochy na uhlíkových trubkových spojkách
• Čtyři instalovaná mikroserva s kovovými převody
• Střídavý motor se sklopnou vrtulí 7×6"

Technické údaje

Parametr	Hodnota
Rozpětí	1512 mm
Délka	1005 mm
Plocha křídla	23,8 dm²
Letová hmotnost	735–750 g
Motor v aktuálním katalogu	C2814-1400
Regulátor	KAVAN R-20B Plus
Vrtule	Sklopná 7×6"
Pohonný akumulátor (není součástí sady)	3S LiPo, 11,1 V, 1300 mAh, nejméně 30C

Než začnete

1. Pokud nejste zkušeným RC pilotem, zajistěte si zkušeného pilota, který zkontroluje dokončený model a pomůže vám s prvními lety. Přestože jsme se snažili připravit podrobný návod, RC modely jsou poměrně složité a zkušený modelář může váš model rychle zkontrolovat, aby první lety proběhly úspěšně.
2. Model sestavujte přesně podle tohoto návodu. Nepokoušejte se jej jakkoliv upravovat nebo měnit, protože by to mohlo nepříznivě ovlivnit jeho letové vlastnosti.
3. Než začnete, zkontrolujte celý obsah stavebnice a přesvědčte se, že žádný díl nechybí ani není poškozený. Zároveň se tak seznámíte s jednotlivými součástmi modelu. Zjistíte-li, že některý díl chybí nebo je poškozený, ihned se obraťte na prodejce se žádostí o výměnu.
4. Každý díl před lepením vyzkoušejte nasucho. Ověřte, že používáte správný díl a že dobře lícuje. Ani velké množství lepidla nenahradí špatně padnoucí díl.
5. Návod obsahuje obrázek s výchozí polohou těžiště (CG) a doporučené výchylky kormidel. Pro první let je nezbytné dodržet doporučenou polohu těžiště; jinak může být model nestabilní, obtížně ovladatelný nebo zcela neschopný letu. Pro větší stabilitu začněte na přední mezi uvedeného rozsahu. Zadní poloha těžiště zvyšuje citlivost řízení a snižuje stabilitu; upravujte ji až po seznámení s modelem a vždy zůstaňte v uvedeném rozsahu.

Poznámka

Prodejce nemůže přijmout zpět stavebnici, jejíž stavba již byla zahájena.

Zásady bezpečného provozu

Tento RC model není hračka. Používejte jej opatrně a přesně podle pokynů v tomto návodu.

Model sestavte přesně podle tohoto návodu. Model NEUPRAVUJTE ani neměňte. Při nedodržení tohoto požadavku záruka automaticky zaniká. Dodržováním pokynů získáte bezpečný a pevný model.

Děti mladší 14 let smějí model provozovat pouze pod dohledem dospělé osoby.

Před každým letem ověřte, že je model v bezvadném stavu, veškeré vybavení funguje správně a konstrukce není poškozená.

Létejte pouze za slabého větru na bezpečném místě bez překážek.

Všeobecná upozornění

• RC letadlo není hračka! Nesprávné použití může způsobit vážné zranění a škody na majetku. Létejte pouze na bezpečném místě a dodržujte všechny pokyny a doporučení v tomto návodu. Pozor na vrtuli! Volné předměty, například části oděvu, tužky nebo šroubováky, držte mimo dosah otáčející se vrtule. Zabraňte přiblížení rukou a obličejů svých i ostatních osob a také zvířat k otáčející se vrtuli.
• Jako uživatel odpovídáte za provoz, který neohrožuje vás ani ostatní a nezpůsobuje poškození výrobku nebo cizího majetku. Model je řízen rádiovým signálem, který mohou rušit vnější zdroje mimo vaši kontrolu. Rušení, závada vybavení nebo chyba pilota mohou způsobit ztrátu řízení. Proto vždy udržujte kolem modelu dostatečnou bezpečnou vzdálenost ve všech směrech, abyste předešli kolizím a zranění.
• Nikdy model neprovozujte s vybitými akumulátory nebo bateriemi vysílače.
• Model vždy provozujte na otevřeném prostranství mimo dosah elektrického vedení, automobilů, provozu a osob. Vyhněte se zalidněným místům, kde by mohlo dojít ke zranění nebo škodám.
• Pečlivě dodržujte pokyny a upozornění k tomuto výrobku i veškerému dalšímu vybavení, které používáte, například nabíječům a akumulátorům.
• Veškeré chemikálie, drobné díly a elektrická zařízení uchovávejte mimo dosah dětí.
• Vlhkost poškozuje elektroniku. Zařízení, která nejsou výslovně navržena a chráněna pro tento účel, nevystavujte vodě.
• Model je převážně z plastů a není nehořlavý. Chraňte jej před zdroji tepla, přímým sluncem a rozpáleným uzavřeným autem; vysoká teplota může deformovat pěnový drak nebo způsobit jiné poškození.
• Pokud model nepoužíváte, odpojte pohonný akumulátor. Regulátor odebírá proud i při nulovém plynu; ponechání akumulátoru připojeného po hodiny nebo dny může způsobit hluboké vybití, jeho poškození a riziko požáru.

Obsah sady

Téměř hotový motorový větroň z EPO s instalovaným střídavým motorem, regulátorem a servy, sklopná vrtule, příslušenství k sestavení a návod. Vysílač, přijímač a pohonný akumulátor nejsou součástí sady.

Dále budete potřebovat

• Počítačový vysílač a kompatibilní přijímač s nejméně 6 kanály, samostatnými kanály pro obě serva křídla, diferenciací a mixem výškovka→křídlo. Původní anglický, český a německý návod doporučuje nejméně 7 kanálů; aktuální katalog a slovenské PDF uvádějí nejméně 6.
• Pohonný akumulátor 3S LiPo s napětím 11,1 V, kapacitou 1300 mAh a zatížitelností nejméně 30C a vhodný nabíječ. Vhodnou sadou je například KAV33.6005.
• Běžné modelářské nářadí: ostrý modelářský nůž (KAV66.770), imbusové šroubováky včetně 1,5 mm a kleště.

Hlavní část

Sestavení modelu

Nebezpečí

Před prvním nastavováním RC soupravy, regulátoru a motoru, včetně kalibrace plynu, demontujte vrtuli. Namontujte ji až po ověření správné funkce a s odpojeným pohonným akumulátorem. Při kontrole kormidel ponechte plyn na minimu; do středu nastavte pouze ovladače křidélek, výškovky a směrovky a jejich trimy.

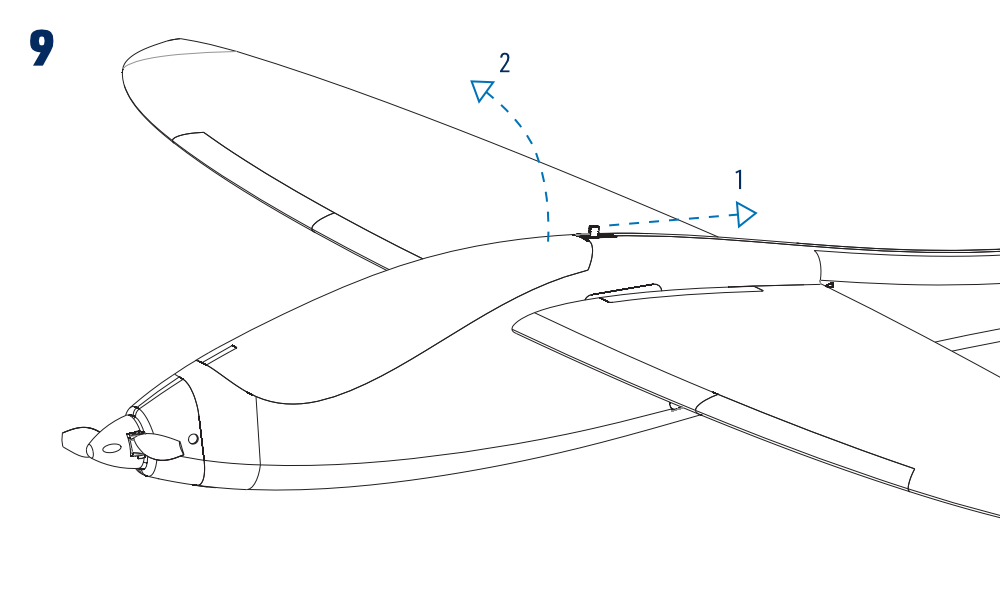

1. Uvolněte západku kabiny a sejměte kryt. (Obr. 9)

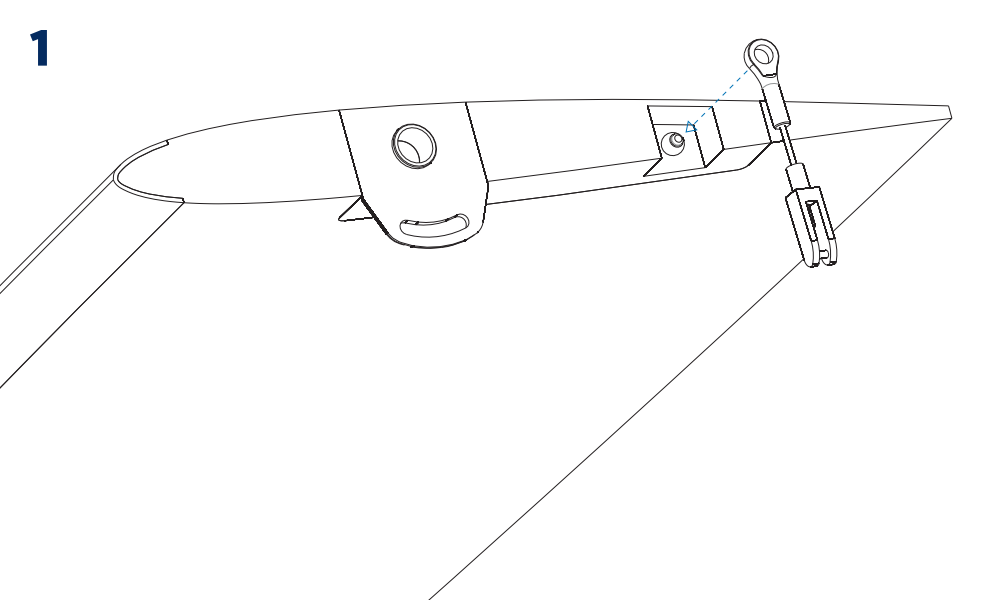

2. Nasaďte táhla ovládání křídla na kulové čepy u kořenů obou polovin křídla. (Obr. 1)

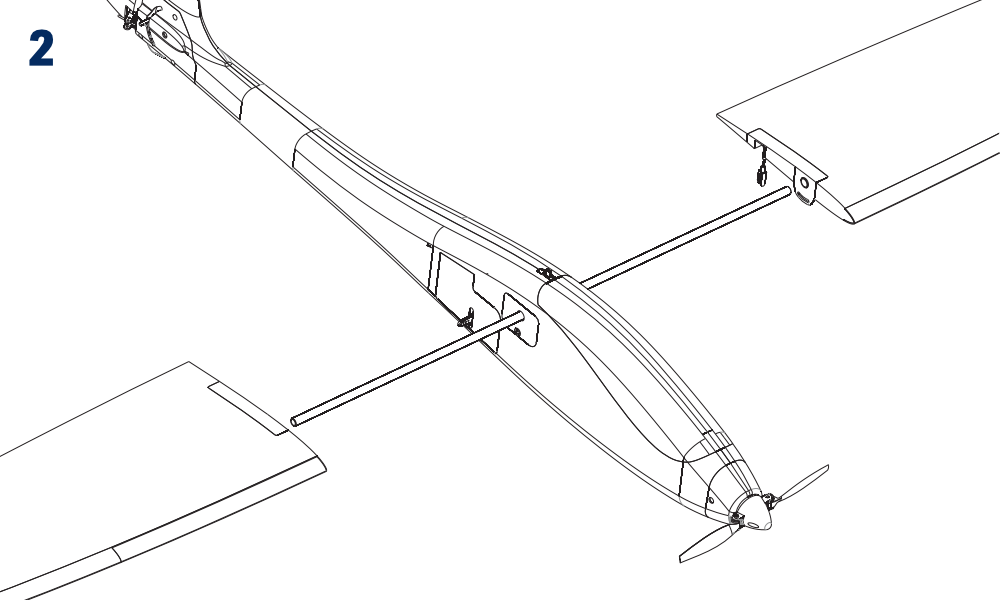

3. Nasuňte poloviny křídla na uhlíkovou trubkovou spojku. (Obr. 2)

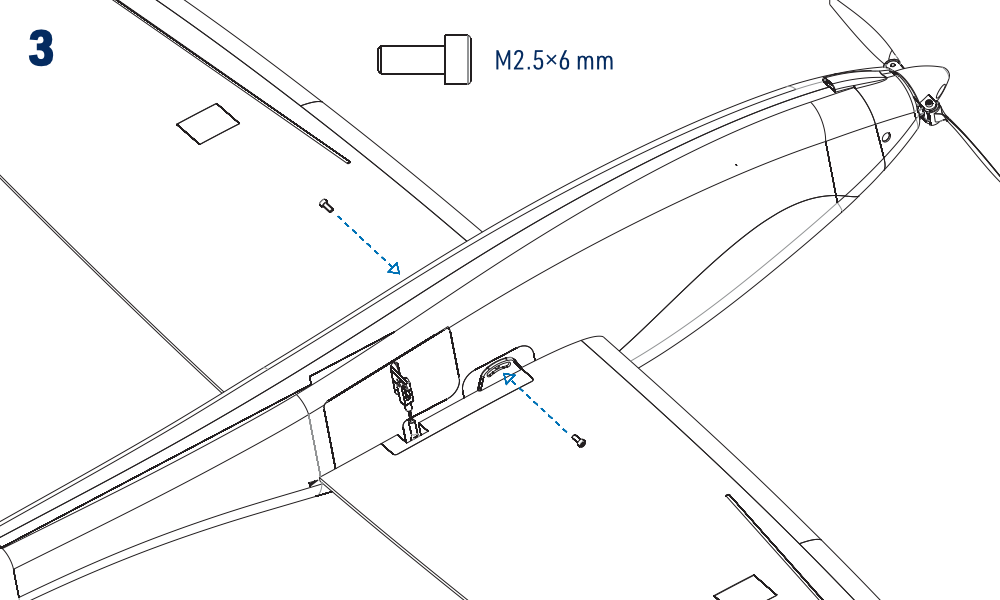

4. Zajistěte poloviny křídla dvěma šrouby M2,5×6 mm s vnitřním šestihranem. Nedotahujte je naplno: obě poloviny křídla se musejí na trubkové spojce volně natáčet. (Obr. 3)

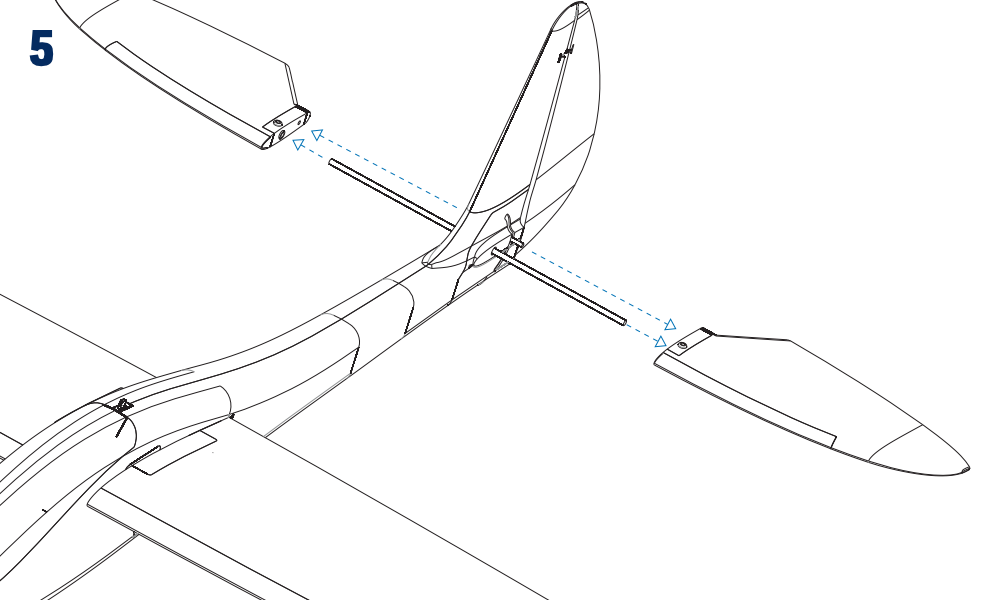

5. Nasuňte poloviny plovoucí vodorovné ocasní plochy na jejich uhlíkovou trubkovou spojku. (Obr. 5)

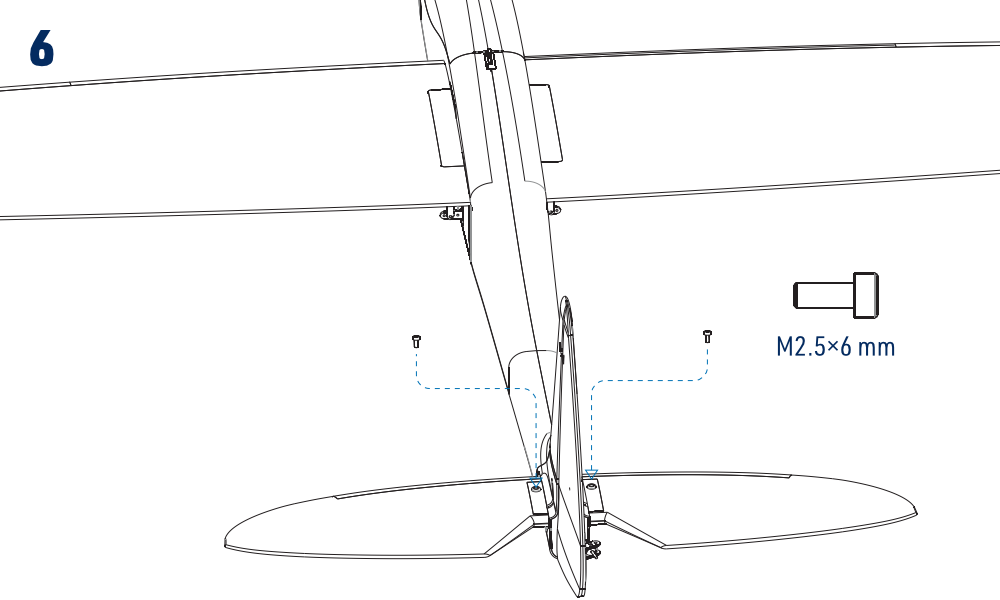

6. Zajistěte poloviny vodorovné ocasní plochy dvěma šrouby M2,5×6 mm s vnitřním šestihranem. (Obr. 6)

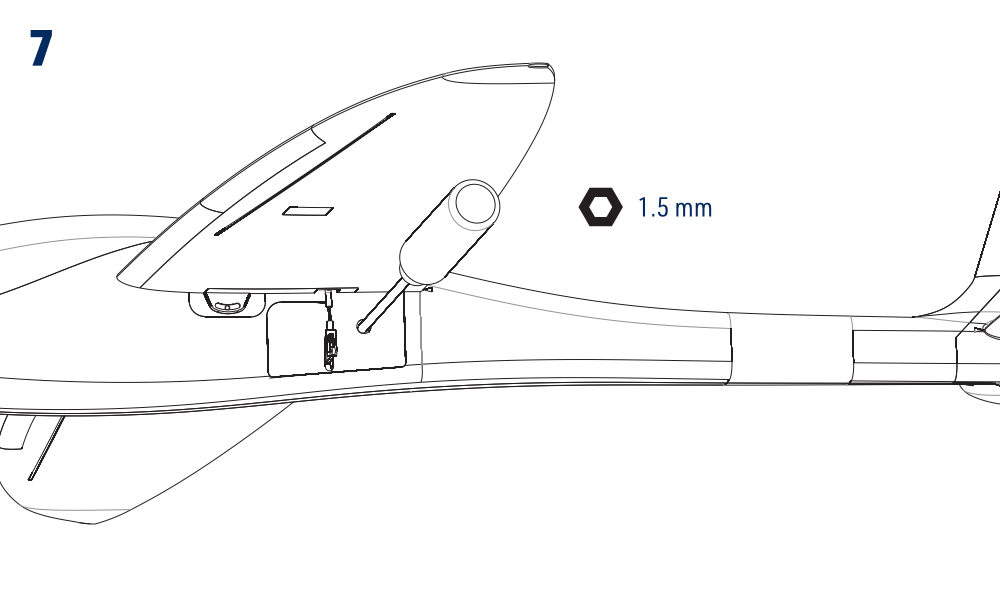

7. Upevněte pohonný akumulátor páskem se suchým zipem v prostoru uprostřed kabiny. Za akumulátor upevněte přijímač a vedle něj regulátor pomocí suchého zipu nebo oboustranné pěnové pásky. Připojte serva a regulátor k přijímači podle návodu k RC soupravě. Každé servo křídla zapojte do vlastního kanálu. U přijímače s diverzitními anténami orientujte jejich aktivní části kolmo k sobě.
8. S demontovanou vrtulí zapněte vysílač s plynem na minimu a poté připojte pohonný akumulátor. Zkalibrujte rozsah plynu podle návodu k regulátorům KAVAN Plus. Při následujícím seřizování ponechte plyn na minimu a ostatní ovladače a trimy vycentrujte.

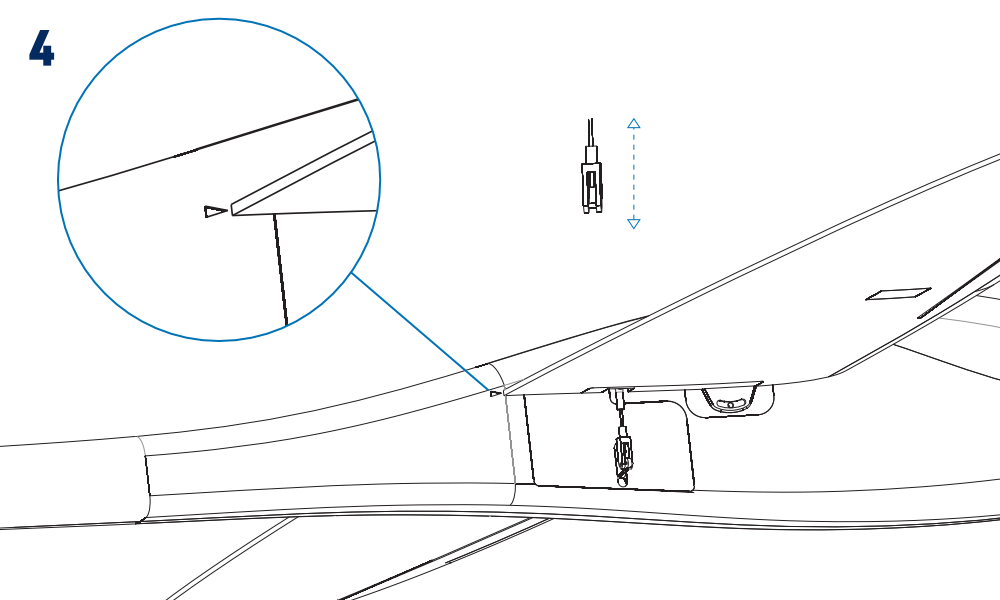

9. Se servy křídla v neutrálu nastavte délku obou táhel tak, aby střed odtokové hrany každé poloviny křídla u kořene lícoval s trojúhelníkovou značkou na trupu. (Obr. 4)

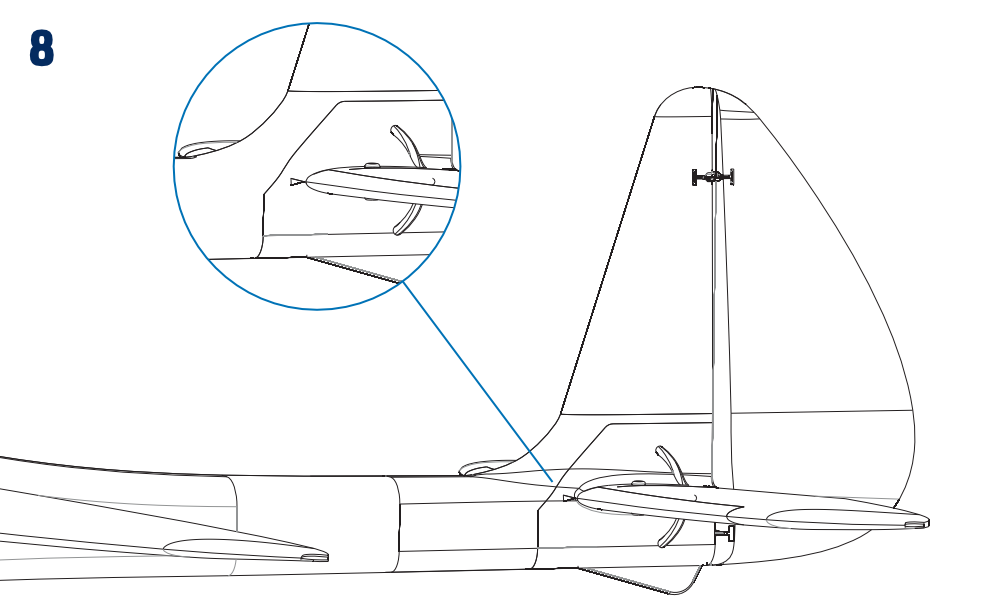

10. Se servem výškovky v neutrálu nastavte táhlo výškovky tak, aby střed náběžné hrany vodorovné ocasní plochy lícoval s trojúhelníkovou značkou na trupu. Na spojce táhla použijte imbusový šroubovák 1,5 mm podle obrázku. Nastavte směrovku do neutrálu a dotáhněte šrouby spojek táhel na pákách serv výškovky a směrovky. Zkontrolujte bezpečné upevnění a volný chod všech táhel. (Obr. 7)+(Obr. 8)
11. Po dokončení nastavení odpojte pohonný akumulátor a nasaďte kryt kabiny.

Upozornění

Upevňovací šrouby musejí křídla bezpečně držet a zároveň umožňovat jejich volné natáčení. Váznoucí poloviny křídla mohou přetížit serva a znemožnit řízení náklonu. Před každým letem ověřte volný pohyb a bezpečné upevnění.

Předletová příprava

RC souprava a kormidla

Při instalaci a programování se řiďte návodem k RC soupravě. S demontovanou vrtulí zapněte vysílač s plynem na minimu a poté připojte pohonný akumulátor. Zkontrolujte neutrální polohu, smysl a velikost výchylek všech kormidel. Pro mechanické zmenšení výchylek přesuňte táhlo na páce serva blíže ke středu nebo na páce kormidla dále od osy závěsu; pro zvětšení výchylek postupujte opačně.

Funkce „křidélek“ v původním návodu označuje natáčení celých polovin křídla; model nemá samostatná zavěšená křidélka. Zkontrolujte pohyb polovin křídla i činnost výškovky a směrovky. Zajistěte, aby křídlu v celém rozsahu pohybu nic nepřekáželo.

Velikosti výchylek

Ovládaná funkce	Malé výchylky	Velké výchylky
Poloviny křídla (funkce křidélek)	15 mm nahoru / 11 mm dolů	25 mm nahoru / 18 mm dolů
Výškovka	±12 mm	±20 mm
Směrovka	±30 mm	±50 mm
Mix výškovka→křídlo	±3 mm při plné výchylce výškovky	±8 mm při plné výchylce výškovky

Pro běžné plachtění a úvodní lety použijte malé výchylky. Velké výchylky jsou určeny zkušeným akrobatickým pilotům. Doporučená diferenciace omezuje výchylku křídla dolů přibližně na 70 % výchylky nahoru a vyžaduje samostatné kanály serv křídla a počítačovou RC soupravu. Mix výškovka→křídlo, v původním anglickém návodu označený „Elevator→Camber“, přimíchává povel výškovky do obou natáčivých polovin křídla pro těsnější akrobatické obraty. Před letem ověřte celé nastavení řízení na zemi.

Smysl otáčení motoru

Smysl otáčení ověřte při první zkoušce bez vrtule: při pohledu z kabiny směrem k přídi se motor musí otáčet po směru hodinových ručiček. Otáčí-li se opačně, stáhněte plyn na minimum, odpojte pohonný akumulátor a prohoďte kterékoliv dva ze tří vodičů mezi motorem a regulátorem. Před montáží vrtule zkoušku zopakujte.

Těžiště

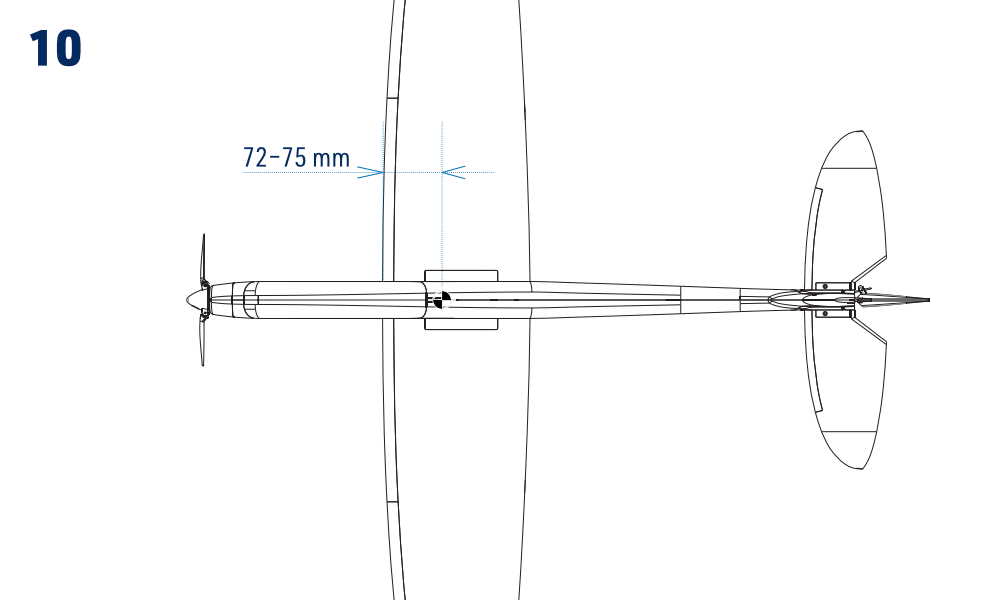

Pro první let nastavte těžiště 72–75 mm za náběžnou hranou křídla u kořene, s kompletním modelem a instalovaným pohonným akumulátorem. Začněte na přední hranici tohoto rozsahu. Nejprve upravte polohu akumulátoru; podle potřeby bezpečně upevněte vhodnou zátěž do přídě nebo ocasu. (Obr. 10)

Upozornění

Teprve po zalétání a důkladném seznámení s modelem mohou zkušení 3D piloti posunout těžiště dozadu na 75–78 mm. Zadní poloha těžiště snižuje stabilitu a zvyšuje nároky na pilotáž. Toto zadní nastavení nepoužívejte pro první let.

Dosah a závěrečné kontroly

Plně nabijte pohonný i vysílačový akumulátor. Zkontrolujte celou instalaci RC soupravy a proveďte zkoušku dosahu podle výrobce soupravy, s vypnutým motorem i při plném plynu. Model bezpečně zajistěte a všechny osoby udržujte mimo dosah vrtule i rovinu jejího otáčení. Dosah při plném plynu nesmí klesnout o více než 10 % oproti zkoušce s vypnutým motorem. Nelétejte, pokud obě zkoušky neproběhnou zcela úspěšně.

Létání

Twisty je určen pokročilému pilotovi se zkušenostmi s akrobacií. Pokud je pro vás tento typ modelu nový, svěřte první let zkušenému pilotovi, který ověří vytrimování a pomůže vám při úvodních letech. Začněte za slabého větru na volné, bezpečné letové ploše s malými výchylkami a výchozí polohou těžiště. Doladění odpovídá běžným postupům pro model této velikosti a uspořádání.

Příloha

Návod k regulátoru KAVAN R-20B Plus

Postupy kalibrace plynu, běžného zapnutí, programování, ochranných funkcí a řešení problémů najdete v návodu k regulátorům KAVAN Plus. Pro předepsaný pohonný akumulátor zvolte režim LiPo a nastavte brzdu motoru pro sklopnou vrtuli.

Upozornění

• Při první zkoušce regulátoru a motoru, kdy ověřujete nastavení RC soupravy, nemontujte vrtuli. Namontujte ji až po ověření správného nastavení soupravy.
• Nikdy nepoužívejte prasklé nebo propíchnuté akumulátorové články.
• Nikdy nepoužívejte akumulátory, o kterých víte, že se přehřívají.
• Nikdy nezkratujte vývody akumulátoru ani motoru.
• K izolaci kabelů vždy používejte vhodný izolační materiál.
• Vždy používejte vhodné konektory.
• Nepřekračujte počet článků ani serv stanovený pro regulátor.
• Přepólování akumulátoru poškodí regulátor a znamená ztrátu záruky.
• Regulátor instalujte na vhodné místo s dostatečným prouděním vzduchu pro chlazení.
• Používejte pouze akumulátory podporované regulátorem a před připojením ověřte správnou polaritu.
• Nejprve zapněte vysílač a před připojením akumulátoru ověřte, že je plyn na minimu.
• Nikdy nevypínejte vysílač, dokud je akumulátor připojen k regulátoru.
• Akumulátor připojujte až těsně před letem a po létání jej odpojte.
• Po připojení akumulátoru zacházejte s modelem mimořádně opatrně a stále udržujte odstup od vrtule. Nikdy nestůjte v rovině otáčejících se dílů ani přímo před nimi.
• Regulátor neponořujte do vody a chraňte jej před namočením, když je zapnutý.
• Létejte pouze na určeném modelářském letišti a dodržujte pravidla svého klubu.

Opravy a údržba

• Na začátku každého létání proveďte zkoušku dosahu.
• Před každým vzletem zkontrolujte správný pohyb kormidel.
• Po každém přistání zkontrolujte, zda model není poškozený, vidličky nebo táhla uvolněné a vrtule poškozená. Znovu vzlétněte až po odstranění všech závad.

Přestože je Twisty vyroben z mimořádně odolného, téměř nerozbitného pěnového EPO (expandovaného polyolefinu), může dojít k poškození nebo zlomení dílů. Drobné poškození lze opravit slepením kyanoakrylátovým (CA) lepidlem nebo průhlednou lepicí páskou. Při rozsáhlejším poškození je vhodnější zakoupit nový náhradní díl. Prodejci KAVAN Europe s.r.o. nabízejí široký sortiment originálních dílů a příslušenství.

Při havárii nebo tvrdém přistání, bez ohledu na jeho závažnost, co nejrychleji stáhněte ovladač plynu do nejnižší polohy, abyste zabránili poškození elektronického regulátoru otáček.

Pokud při havárii nestáhnete ovladač plynu a jeho trim do nejnižší možné polohy, může dojít k poškození regulátoru a nutnosti jeho výměny.

Poznámka

Na poškození při havárii se záruka nevztahuje.

Záruka

Poskytovaná záruka odpovídá platným zákonným požadavkům v zemi nákupu. Při reklamaci se obraťte na prodejce, u kterého jste model zakoupili. KAVAN Europe s.r.o. zaručuje, že tato stavebnice je při prodeji bez vad materiálu a zpracování. Záruka se nevztahuje na díly poškozené používáním nebo úpravami; nestanoví-li platné právo jinak, odpovědnost výrobce a dovozce je omezena původní pořizovací cenou stavebnice. Toto omezení neplatí, pokud soud uloží neomezenou odpovědnost za prokázaný úmysl nebo hrubou nedbalost. KAVAN Europe s.r.o. si vyhrazuje právo změnit tuto záruku bez předchozího upozornění. Stavebnice se průběžně zdokonaluje a výrobce si vyhrazuje právo změnit konstrukci bez předchozího upozornění.

Protože KAVAN Europe s.r.o. nemá kontrolu nad případným poškozením při přepravě, způsobem sestavení ani materiály použitými modelářem k dokončení modelu, nepřebírá ani nepřijímá odpovědnost za škody spojené s používáním modelu sestaveného uživatelem. Rozhodnutím používat sestavený model uživatel přebírá plnou odpovědnost. Není-li kupující připraven tuto odpovědnost přijmout, měl by stavebnici ihned vrátit v úplném a nepoužitém stavu na místo nákupu.

Vyžaduje-li váš RC model servis, postupujte podle následujících pokynů. Jejich nedodržení může vést k zániku záruky.

1. Je-li to možné, použijte k zabalení modelu původní obal. Původní kartonovou krabici nepoužívejte jako vnější přepravní obal.
2. Přiložte podrobný popis používání modelu a RC soupravy i závady, se kterou jste se setkali. Připojte očíslovaný seznam přiloženého příslušenství a další informace, které mohou pomoci servisnímu oddělení. Poznámku opatřete datem a ověřte, že obsahuje vaši úplnou adresu a telefonní číslo.
3. Uveďte své jméno, adresu a telefonní číslo, na kterém jste dostupní během pracovní doby. Přiložte kopii dokladu o koupi modelu.

Tento záruční list vás opravňuje k bezplatné záruční opravě výrobku dodaného KAVAN Europe s.r.o. po dobu 24 měsíců. Záruka se nevztahuje na běžné opotřebení vzniklé obvyklým používáním, protože jde o výrobek určený pro sportovní a modelářské použití, při němž jsou jednotlivé díly vystaveny mnohem většímu zatížení než u běžných hraček. Pohyblivé díly modelu, například motor, serva a jejich převody, podléhají přirozenému opotřebení a časem může být nutná jejich výměna.

Záruka se rovněž nevztahuje na díly modelu nebo RC soupravy, které byly nesprávně instalovány, bylo s nimi hrubě nebo nesprávně zacházeno, byly poškozeny při havárii nebo je opravovala či upravovala neoprávněná osoba. Stejně jako jinou citlivou elektroniku nevystavujte RC soupravu vysokým ani nízkým teplotám, vlhkosti nebo prašnému prostředí. Nenechávejte ji dlouhodobě na přímém slunci.

Záruka dále nekryje závady způsobené nesprávným zapojením nebo přepólováním, opožděnou či neprovedenou údržbou, provozem mimo stanovené limity a příslušenstvím nebo opravami neschválenými KAVAN Europe s.r.o. Chraňte RC elektroniku před silnými mechanickými rázy a neaplikujte na ni vlastní voděodolné nátěry.

Recyklace (Evropská unie)

Elektrická zařízení označená symbolem přeškrtnuté popelnice nepatří do domovního odpadu; musí být odevzdána prostřednictvím příslušného systému odděleného sběru. V zemích EU (Evropské unie) nesmějí být elektrická zařízení likvidována s běžným domovním odpadem (WEEE – odpadní elektrická a elektronická zařízení, směrnice 2012/19/EU). Nepotřebné zařízení můžete bezplatně odevzdat v nejbližším veřejném sběrném místě nebo sběrném dvoře, kde bude řádně zpracováno. Odpovědnou likvidací starého zařízení významně přispíváte k ochraně životního prostředí!

EU prohlášení o shodě

KAVAN Europe s.r.o. tímto prohlašuje, že model Twisty a dodávaná elektrická a elektronická zařízení splňují požadavky příslušných evropských směrnic a harmonizovaných norem. Úplné znění prohlášení o shodě je k dispozici na kavanrc.com/doc.
