KAVAN PC-6 Porter 1500mm - Návod na obsluhu

KAV02.8089

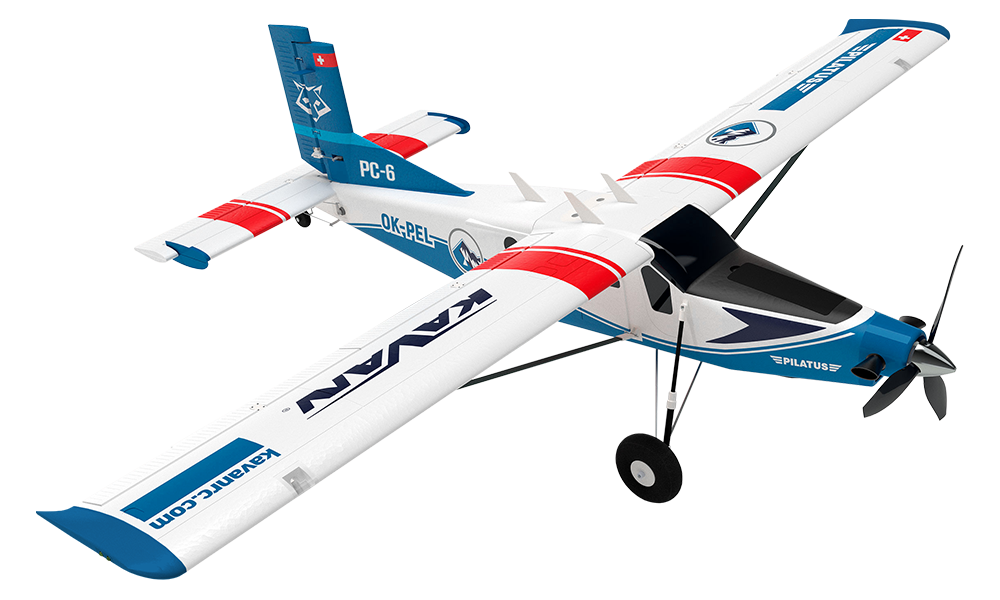

KAVAN PC-6 Porter - modrá

KAV02.8090

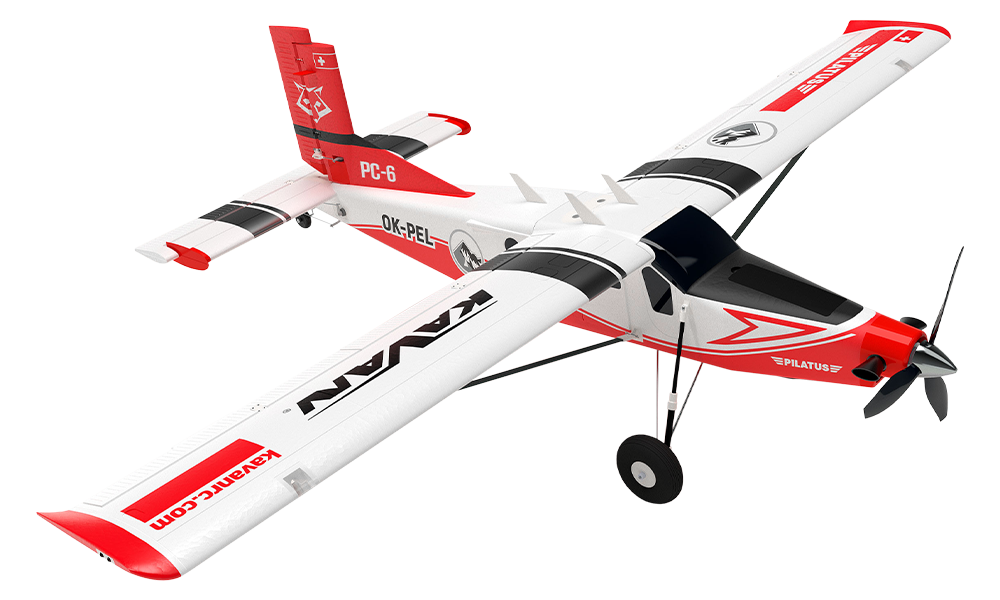

KAVAN PC-6 Porter - červená

Úvod

Pilatus PC-6 Porter je polomaketa úžitkového lietadla kategórie STOL (krátky vzlet a pristátie). Jeho uhlíkom vystužený drak z EPO (expandovaného polyolefínu) má osadený striedavý motor, regulátor a šesť serv. Model je určený pilotom, ktorí už zvládajú cvičný model s ovládanými krídelkami, výškovkou, smerovkou a plynom.

Pilatus PC-6 Porter/Turbo-Porter

Švajčiarske jednomotorové úžitkové lietadlo kategórie STOL Pilatus PC-6 Porter, pôvodne poháňané plochým šesťvalcom Lycoming, prvýkrát vzlietlo v roku 1959. Čoskoro nasledoval vylepšený Turbo-Porter s turbovrtuľovým motorom. V priebehu rokov tieto krásne lietadlá vynášali do vzduchu motory Turbomeca Astazou II, Garrett AiResearch TPE 331 a nakoniec Pratt & Whitney Canada PT6A (asi 70 % všetkých vyrobených PC-6).

Neuveriteľné, takmer vrtuľníkové schopnosti krátkeho vzletu a pristátia rýchlo prilákali vojenských aj civilných prevádzkovateľov. Portery s kolesovým podvozkom, lyžami či plavákmi spoľahlivo slúžia po celom svete, nad púšťami, džungľami, jazerami, horami, snehom aj ľadom. Niet divu, že PC-6 drží svetový rekord najvyššie položeného pristátia lietadla s pevnými krídlami: 18 865 stôp (5750 m) na ľadovci Dhaulagiri v Nepále.

Po dodaní 604 kusov počas 63 rokov ukončil Pilatus výrobu v roku 2022…

Technické údaje skutočného lietadla (PC-6/B2-H4)

Rozpätie	15,87 m
Dĺžka	10,90 m
Základná prevádzková hmotnosť	1250 kg
Max. vzletová hmotnosť	2800 kg
Max. cestovná rýchlosť	232 km/h (125 KTAS)
Dĺžka vzletu cez prekážku 50 ft (15 m) (STOL)	440 m
Dĺžka pristátia cez prekážku 50 ft (15 m) (STOL)	315 m
Motor	Pratt & Whitney Canada PT6A-27

Viac informácií o lietadle nájdete na stránkach Pilatus Aircraft.

Skôr než začnete

1. Ak nie ste skúsený RC pilot, zabezpečte si pomoc skúseného pilota, ktorý skontroluje hotový model a pomôže vám pri prvých letoch. Hoci sme sa snažili pripraviť podrobný návod, RC modely sú pomerne zložité a skúsený modelár dokáže model rýchlo skontrolovať a pomôcť tak k úspešným prvým letom.
2. Model zostavujte presne podľa tohto návodu. Nepokúšajte sa ho akokoľvek upravovať alebo meniť, pretože by to mohlo nepriaznivo ovplyvniť jeho letové vlastnosti.
3. Pred začatím skontrolujte celý obsah stavebnice, či niektoré diely nechýbajú alebo nie sú poškodené. Zároveň sa tak oboznámite s jednotlivými súčasťami lietadla. Ak niektorý diel chýba alebo je poškodený, ihneď požiadajte predajcu o jeho náhradu.
4. Každý diel pred lepením vyskúšajte nasucho. Overte, že používate správny diel a že dobre lícuje. Ani veľké množstvo lepidla nenahradí zle lícujúci diel.
5. Návod obsahuje obrázok s východiskovou polohou ťažiska (CG) a odporúčané výchylky kormidiel. Pri prvom lete je nevyhnutné dodržať odporúčanú polohu ťažiska; inak môže byť model nestabilný, ťažko ovládateľný alebo úplne neschopný letu. Pre väčšiu stabilitu začnite na prednej hranici uvedeného rozsahu. Zadná poloha ťažiska zvyšuje citlivosť riadenia a znižuje stabilitu; upravujte ju až po oboznámení s modelom a vždy zostaňte v uvedenom rozsahu.

Poznámka

Predajca nemôže prijať späť stavebnicu, ktorej stavba sa už začala.

Zásady bezpečnej prevádzky

Tento RC model nie je hračka. Používajte ho opatrne a presne podľa pokynov v tomto návode.

Model zostavte presne podľa tohto návodu. Model NEUPRAVUJTE ani nemeňte. Pri nedodržaní tejto požiadavky záruka automaticky zaniká. Dodržiavaním pokynov získate bezpečný a pevný model.

Deti mladšie ako 14 rokov smú model prevádzkovať iba pod dohľadom dospelej osoby.

Pred každým letom overte, že je model v bezchybnom stave, všetko vybavenie funguje správne a konštrukcia nie je poškodená.

Lietajte iba za slabého vetra a na bezpečnom mieste bez prekážok.

Všeobecné upozornenia

• RC lietadlo nie je hračka! Nesprávne použitie môže spôsobiť vážne zranenie a škody na majetku. Lietajte iba na bezpečnom mieste a dodržiavajte všetky pokyny a odporúčania v tomto návode. Pozor na vrtuľu! Voľné predmety, napríklad časti odevu, ceruzky alebo skrutkovače, držte mimo dosahu otáčajúcej sa vrtule. Zabráňte priblíženiu rúk a tvárí svojich aj ostatných osôb a tiež zvierat k otáčajúcej sa vrtuli.
• Ako používateľ zodpovedáte za prevádzku, ktorá neohrozuje vás ani ostatných a nespôsobuje poškodenie výrobku alebo cudzieho majetku. Model je riadený rádiovým signálom, ktorý môžu rušiť vonkajšie zdroje mimo vašej kontroly. Rušenie, porucha vybavenia alebo chyba pilota môžu spôsobiť stratu riadenia. Preto vždy udržiavajte okolo modelu dostatočnú bezpečnú vzdialenosť vo všetkých smeroch, aby ste predišli kolíziám a zraneniu.
• Model nikdy neprevádzkujte s vybitými batériami vysielača.
• Model vždy prevádzkujte na otvorenom priestranstve mimo elektrického vedenia, áut, premávky a osôb. Vyhýbajte sa obývaným miestam, kde by mohlo dôjsť k zraneniu alebo škode.
• Dôsledne dodržiavajte pokyny a upozornenia pre tento výrobok aj všetko používané doplnkové vybavenie, napríklad nabíjače a akumulátory.
• Chemikálie, drobné diely a elektrické vybavenie uchovávajte mimo dosahu detí.
• Vlhkosť poškodzuje elektroniku. Chráňte pred vodou všetko vybavenie, ktoré na to nie je výslovne určené a chránené.
• Model je prevažne z plastov a nie je nehorľavý. Chráňte ho pred zdrojmi tepla, priamym slnkom a rozpáleným uzavretým autom; vysoká teplota môže deformovať penový drak alebo spôsobiť iné poškodenie.
• Ak model nepoužívate, odpojte pohonný akumulátor. Regulátor odoberá prúd aj pri nulovom plyne; ponechanie akumulátora pripojeného celé hodiny alebo dni môže spôsobiť hlboké vybitie, jeho poškodenie a riziko požiaru.

Vlastnosti

• Továrensky vyrobená, čiastočne zostavená, oficiálne licencovaná polomaketa
• Ovládané krídelká, výškovka, smerovka, klapky a plyn
• Odpružený hlavný podvozok a riaditeľná ostroha spriahnutá so smerovkou
• Funkčné navigačné a pristávacie LED svetlá
• Voliteľné plaváky a vodné kormidlo, predávané samostatne

Technické údaje

Rozpätie	1500 mm
Dĺžka	1112 mm
Plocha krídla	27,9 dm²
Letová hmotnosť	1650–1700 g
Motor	C3548-750
Regulátor	KAVAN R-40SB Plus SBEC
Vrtuľa	10×6", 3 listy
Nainštalované servá	6: dve pre krídelká, dve pre klapky, výškovka a smerovka
Pohonný akumulátor (nie je súčasťou sady)	4S LiPo, 14,8 V, 2600–3300 mAh, najmenej 30C

Obsah sady

Takmer hotový model z EPO s osadeným striedavým motorom, regulátorom, šiestimi servami a LED svetlami, vrtuľa, kužeľ, podvozok, montážne príslušenstvo a návod. Vysielač, prijímač, pohonný akumulátor a voliteľná súprava plavákov nie sú súčasťou súpravy.

Ďalej budete potrebovať

• Vysielač a prijímač s najmenej 6 kanálmi pre štandardné zapojenie, pohonný akumulátor LiPo 4S 14,8 V 2600–3300 mAh so zaťažiteľnosťou najmenej 30C.

• Bežné modelárske náradie: presný nôž (KAV66.770), skrutkovače, kliešte, kľúč č. 10, imbusové kľúče alebo skrutkovače 1,5 mm a 2,5 mm, brúsny papier a pod.

• Lepidlo: stredné alebo husté sekundové lepidlo (napr. KAV56.9952 alebo KAV56.9953), silikónové lepidlo alebo lepidlo na báze MS polyméru.

• Modrý zaisťovač závitov na predpísané kovové skrutkové spoje.

• Pre samostatné kanály krídeliek a klapiek: počítačová RC súprava s najmenej 7 kanálmi a pár vhodných redukčných káblov krídla, napr. KAV02.8091.9S.

Hlavná časť

Zostavenie modelu

Nebezpečenstvo

Pri stavbe ponechajte pohonný akumulátor odpojený. Pred zapnutím modelu na počiatočné nastavenie RC súpravy zložte vrtuľu. Vrtuľu nasaďte až po kontrole nastavenia RC súpravy a smeru otáčania motora.

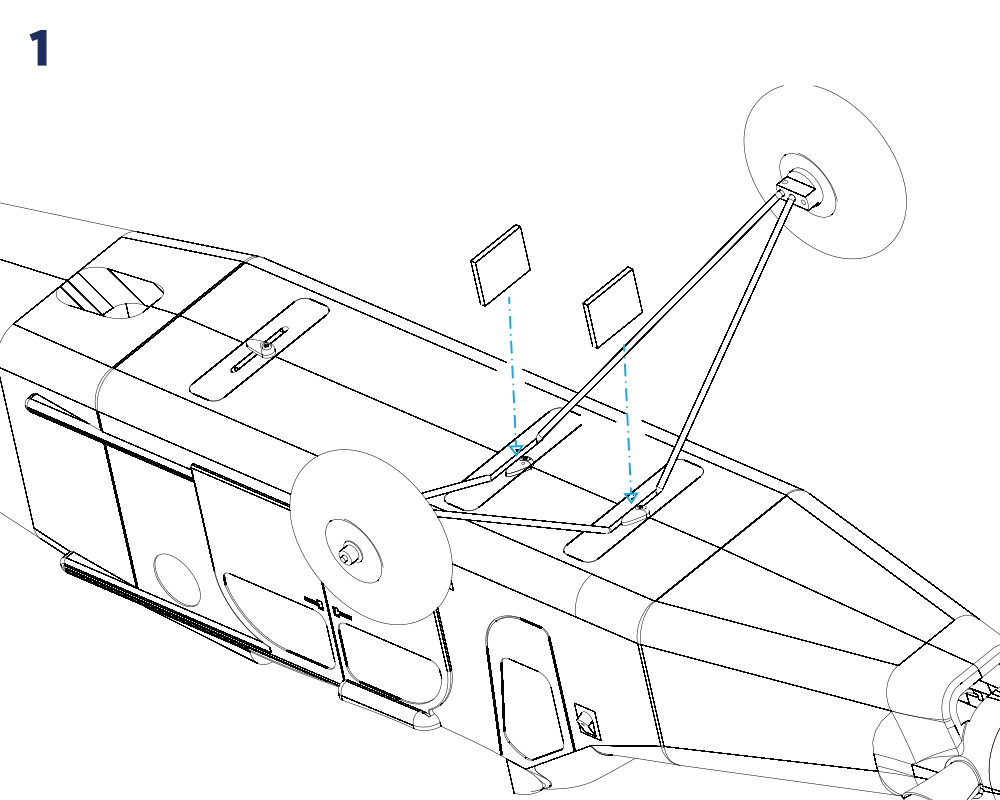

1. Hlavný podvozok zasuňte do šácht na spodnej strane trupu, až zaklapne. Zasuňte plastové vložky a zaistite ich otočením západiek. (Obr. 1)

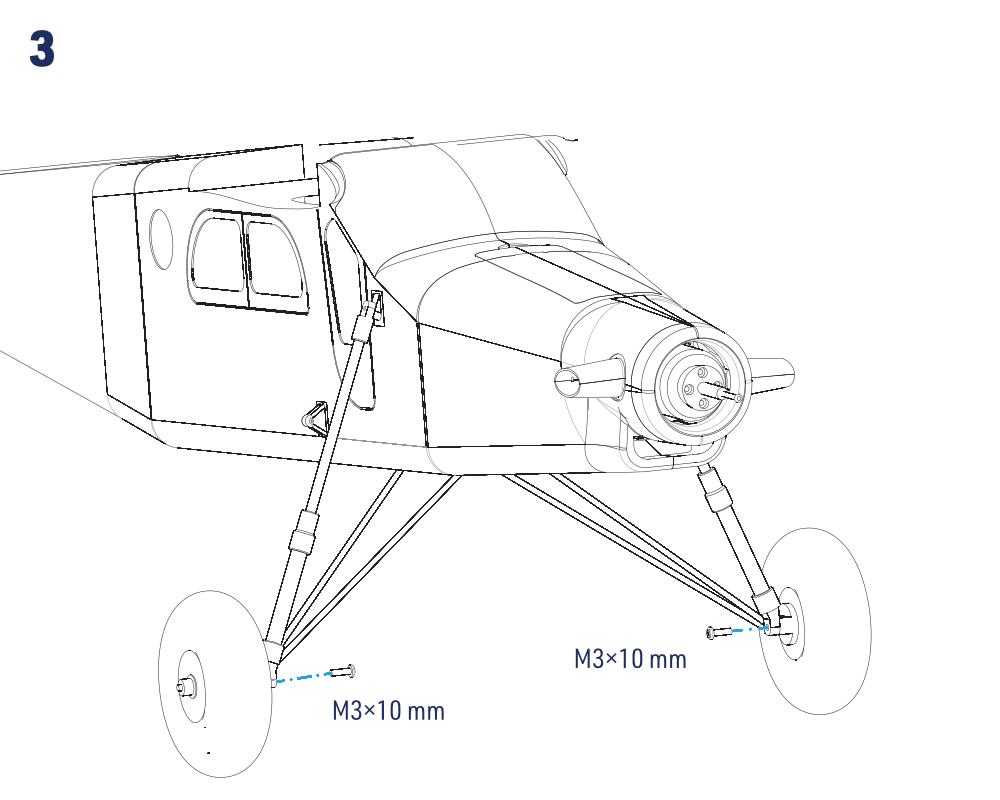

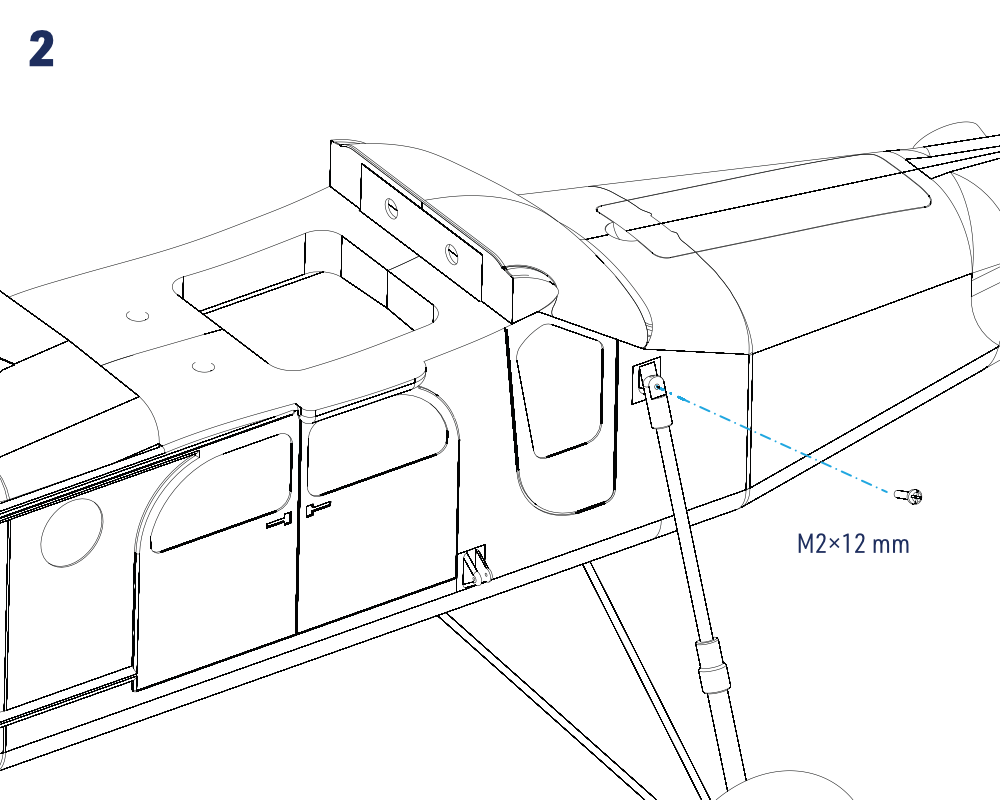

2. Horné konce odpružených vzpier podvozka pripevnite k trupu skrutkami M2×12 mm, ktoré úplne nedoťahujte. Dolné konce pripevnite k hlavnému podvozku skrutkami M3×10 mm s kvapkou modrého zaisťovača závitov. Tieto kĺby nezvierajte napevno; vzpery musia zostať pohyblivé. (Obr. 2) (Obr. 3)

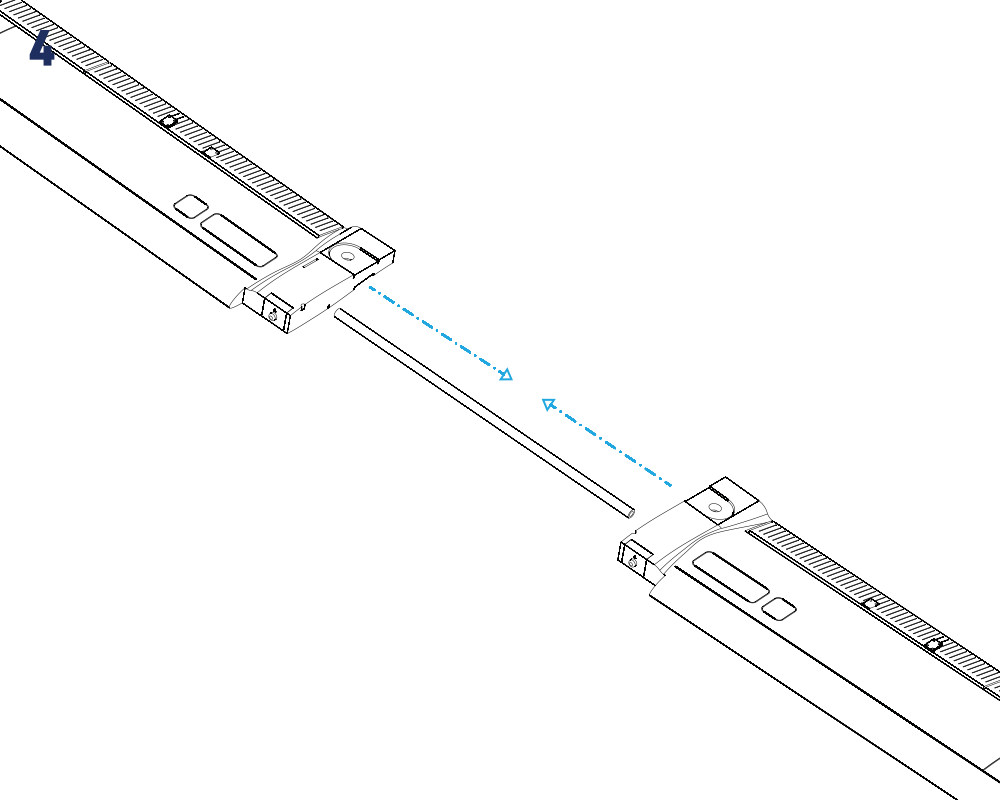

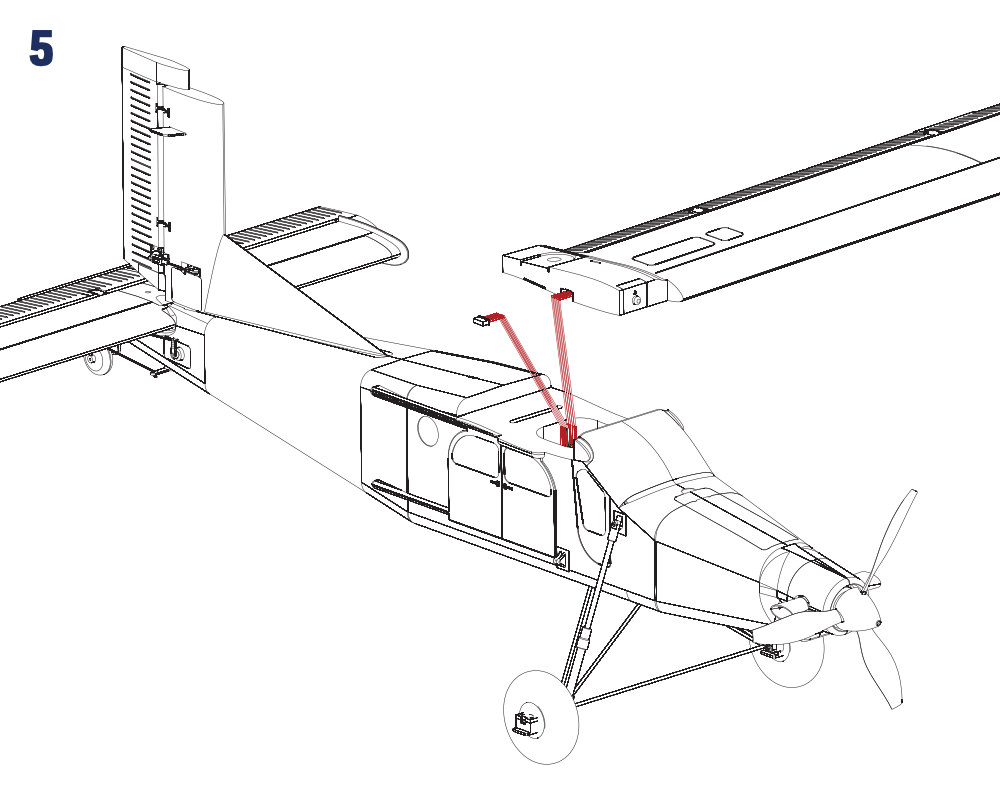

3. Obe polovice krídla nasuňte na rúrkovú spojku a viacpólové konektory krídla zapojte do zodpovedajúcich zásuviek. Riaďte sa nižšie uvedenými schémami a pokynmi na zapojenie. (Obr. 4) (Obr. 5) (Obr. 6a) (Obr. 6b)
4. Prijímač, servá a regulátor pripojte podľa obrázka. Prijímač upevnite v zadnej časti kabíny obojstrannou penovou páskou alebo suchým zipsom. Ak má prijímač diverzitné antény, ich aktívne časti umiestnite navzájom kolmo podľa návodu prijímača. (Obr. 6a) (Obr. 6b)

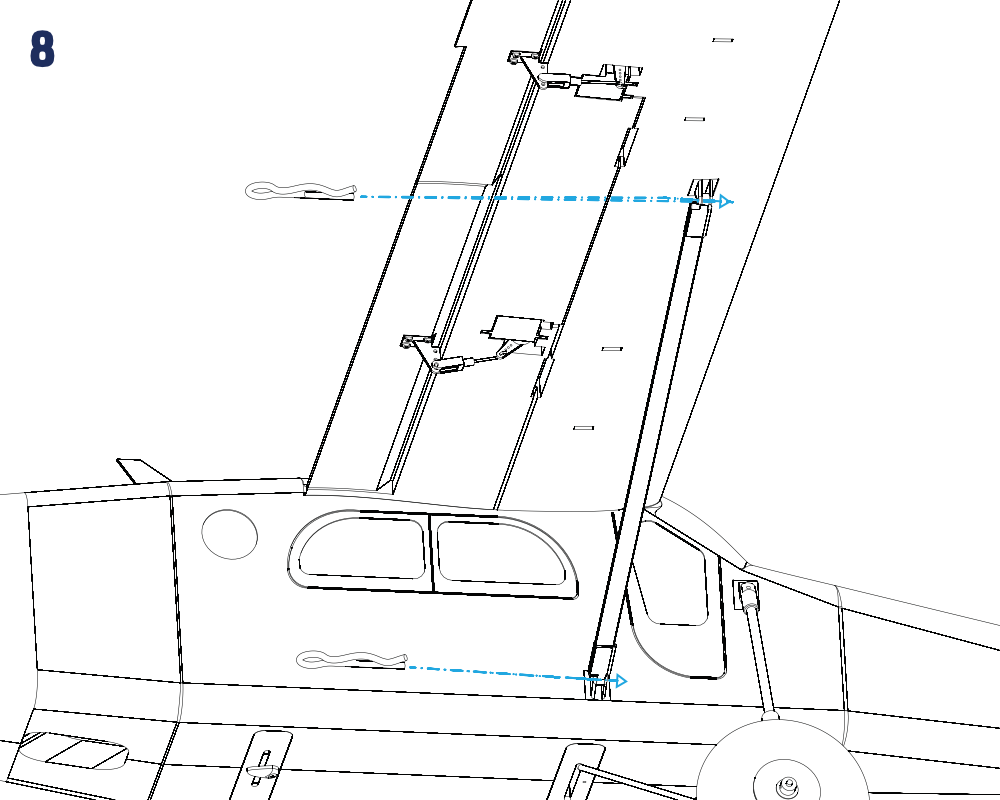

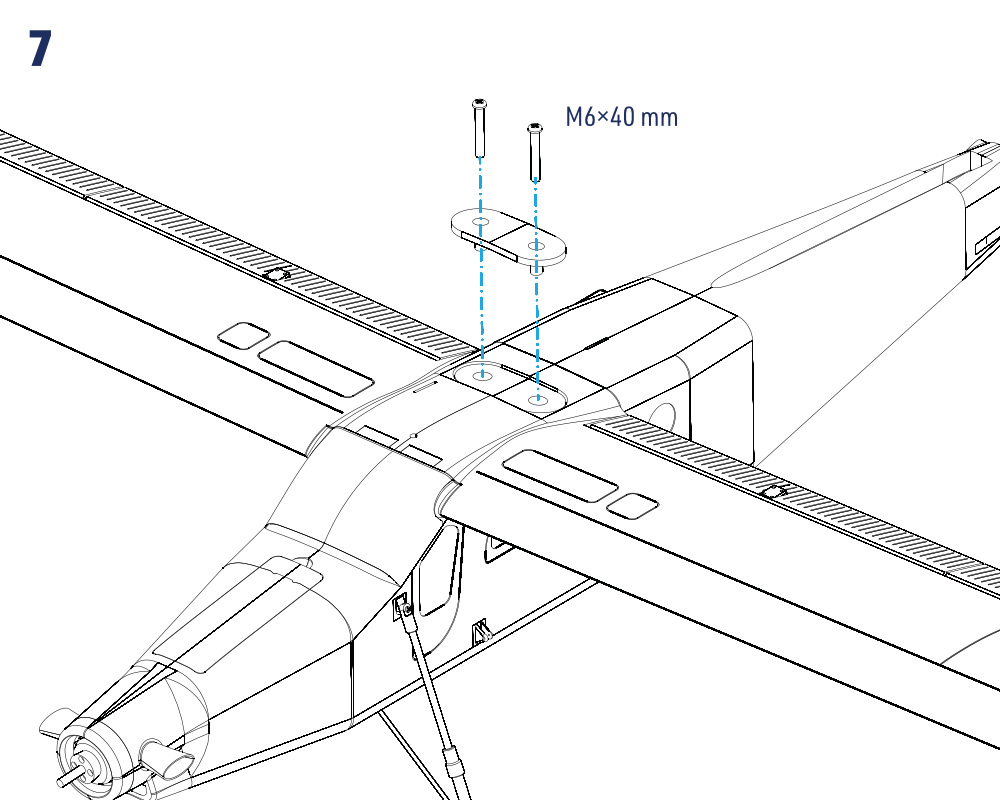

5. Krídlo nasaďte na trup a upevnite zaisťovacou doskou a dvoma plastovými skrutkami M6×40 mm. Nasaďte obe vzpery krídla a každú zaistite dvoma sponkami, jednou na každom konci. Overte, že nie sú pricviknuté káble. (Obr. 7) (Obr. 8)

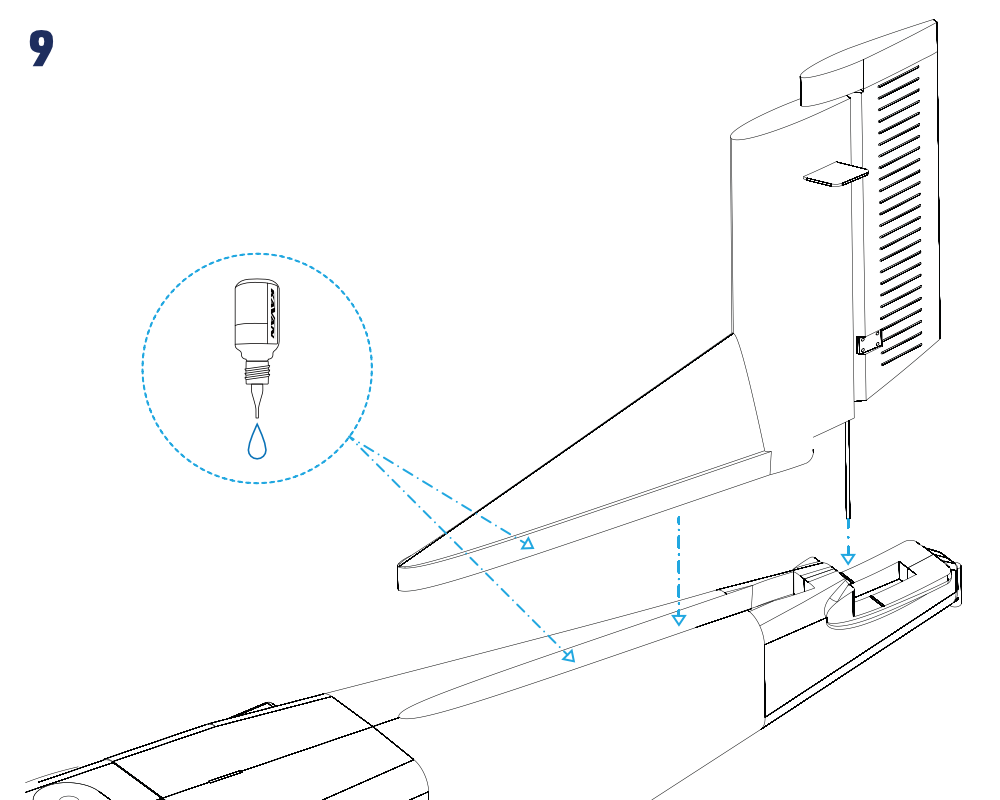

6. Nasucho vyskúšajte vodorovnú chvostovú plochu a kýlovku. Skontrolujte tesné lícovanie spojov a kolmosť kýlovky na stabilizátor; podľa potreby styčné plochy prebrúste. Kýlovku prilepte k trupu stredným alebo hustým sekundovým lepidlom, čírym silikónom alebo lepidlom na báze MS polyméru. Zasuňte vodorovnú chvostovú plochu a zaistite ju plastovou skrutkou M6×40 mm. Pred stuhnutím lepidla znovu skontrolujte vyrovnanie. (Obr. 9) (Obr. 10)

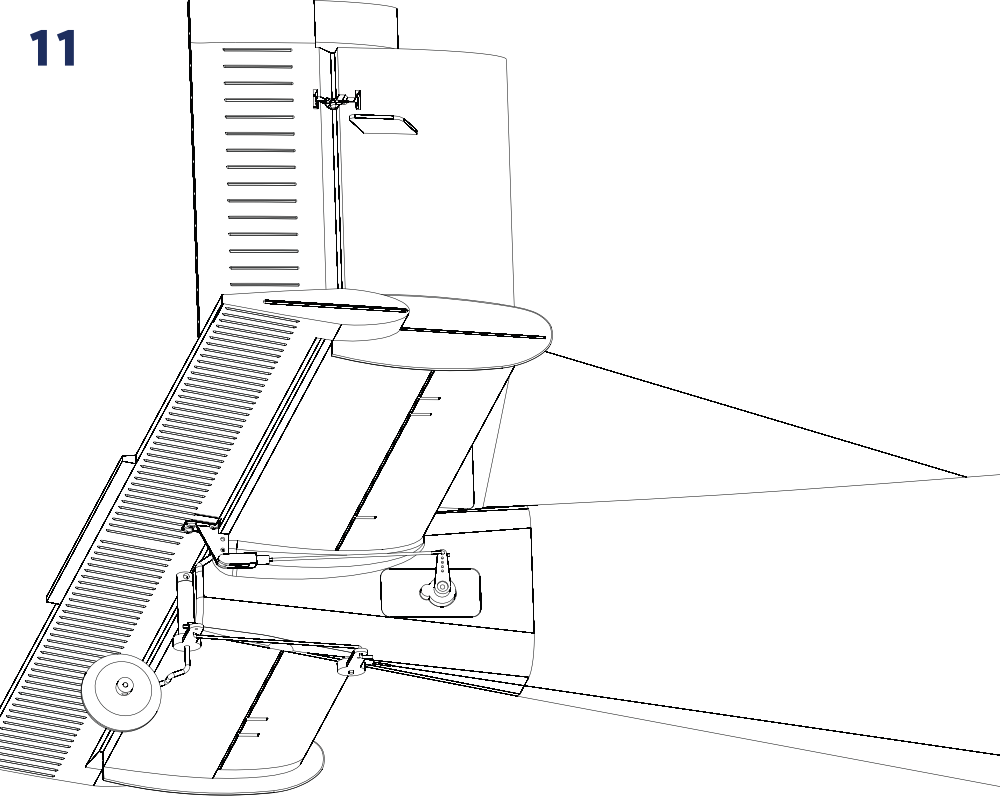

7. Namontujte ostrohu a tiahlo smerovky/ostrohy. Na nastavovacie skrutky poistného krúžku a ovládacích pák naneste kvapku modrého zaisťovača závitov podľa obrázka; riadenie musí zostať voľne pohyblivé. (Obr. 11)

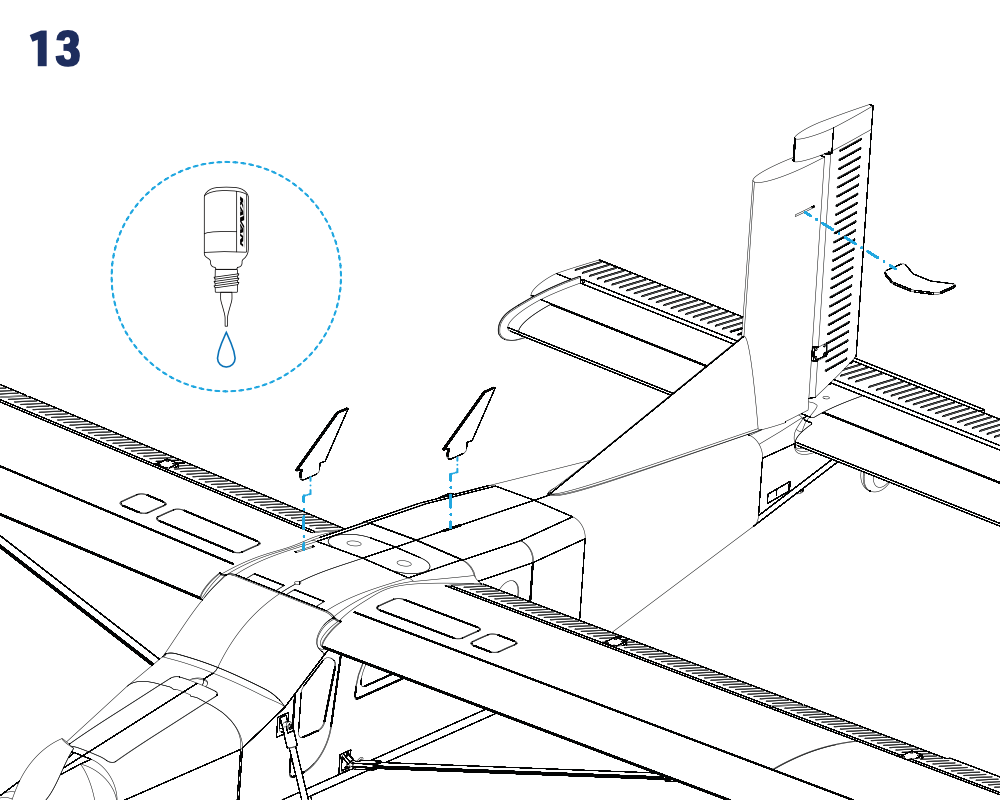

8. Makety antén prilepte stredným sekundovým lepidlom. Lepidlo nesmie vniknúť do pohyblivých častí. (Obr. 13)

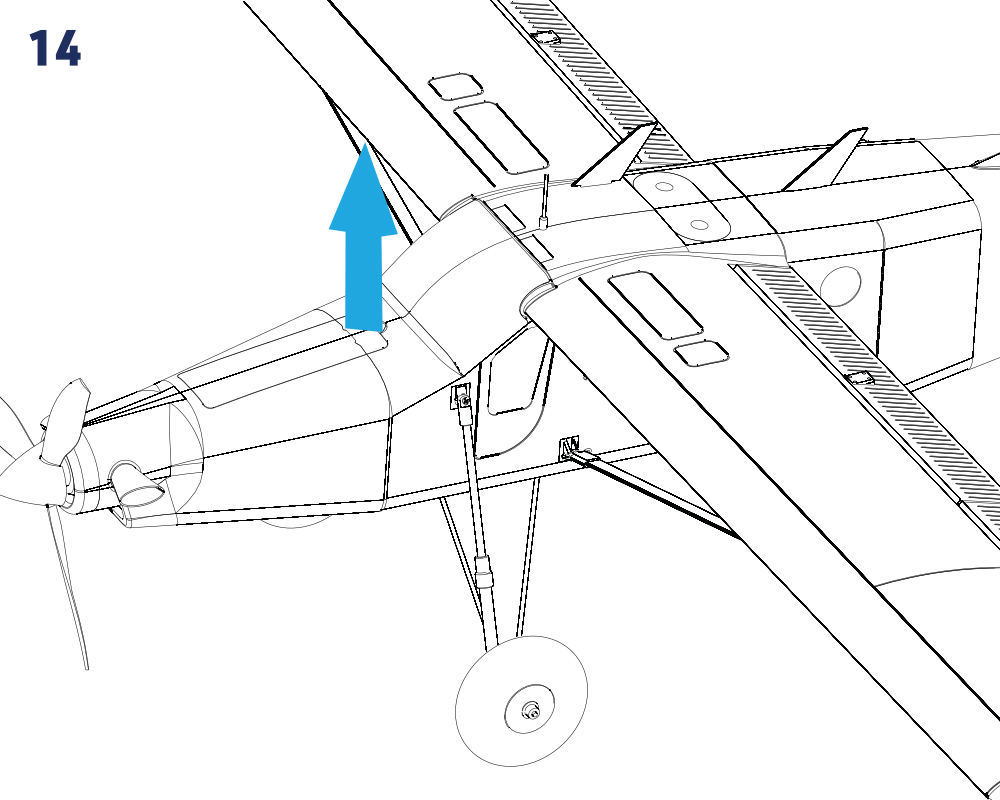

9. Otvorte kryt priestoru pre akumulátor v prednej časti, vložte pohonný akumulátor a upevnite ho. Až do kontroly RC súpravy ho ponechajte odpojený. Na konečnú kontrolu vyváženia nasaďte kryt späť. (Obr. 14)

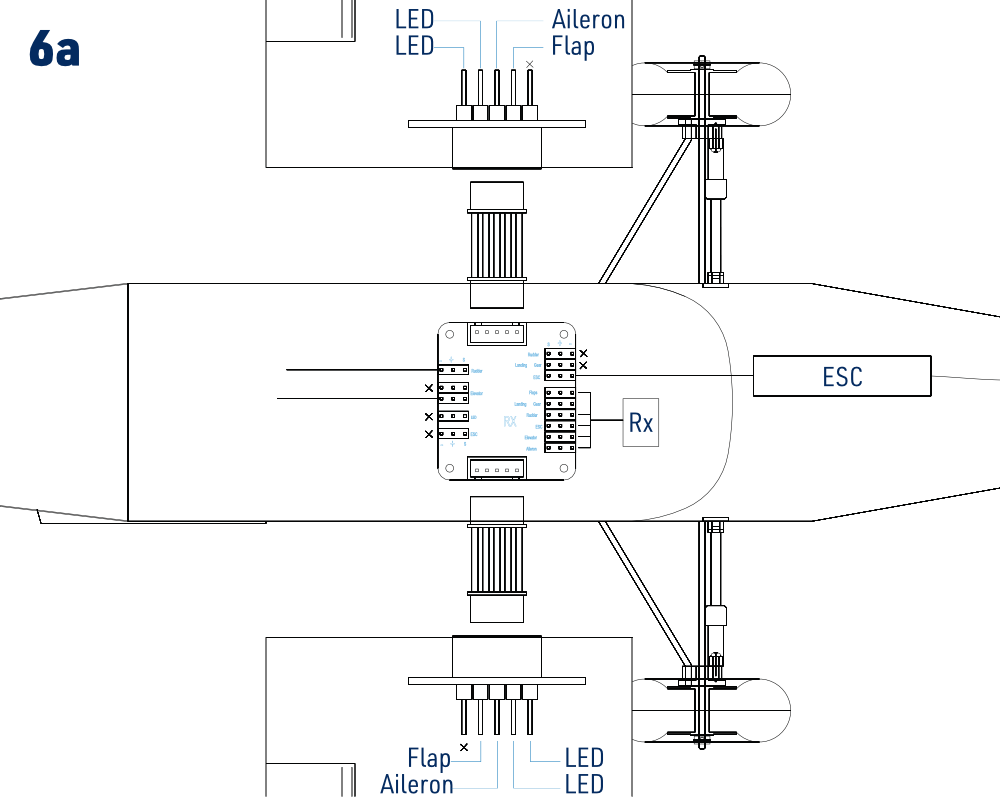

Prijímač a zapojovacia doska

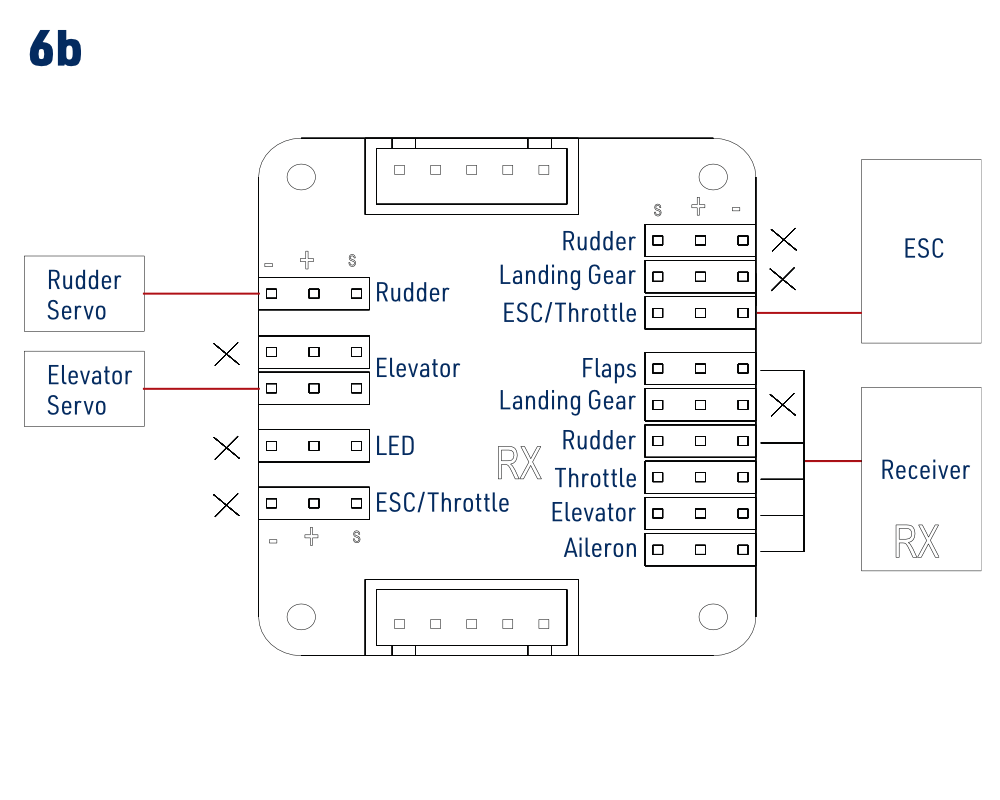

Zapojovacia doska prepája servá krídla a LED cez viacpólové konektory. Servo smerovky, servo výškovky a regulátor pripojte presne do vyznačených zásuviek. Päť funkčných výstupov na strane RX pripojte k zodpovedajúcim funkciám prijímača. Dodržujte značenie signálu, kladného a záporného napájania: obe strany dosky majú na obrázku opačné poradie pinov. Zásuvky označené krížikom zostávajú v tomto zapojení nevyužité. (Obr. 6a) (Obr. 6b)

Popis vo výkrese	Význam
Aileron	Ovládanie krídeliek
Flaps / Flap	Ovládanie klapiek
Elevator	Ovládanie výškovky
Rudder	Ovládanie smerovky
ESC / Throttle	Regulátor motora / ovládanie plynu
RX / Receiver	Prípojky prijímača
LED	Napájanie svetiel
Landing Gear	V tomto zapojení nevyužitý kanál zaťahovacieho podvozka
S / + / −	Signál / kladné napájanie / záporné napájanie

Poznámka

Štandardné zapojenie dosky funguje so základnou 6kanálovou RC súpravou. Na nezávislé ovládanie serv krídeliek a klapiek použite najmenej 7 nezávislých kanálov a pomocou vhodných redukčných káblov obíďte združené prípojky serv krídla. LED sú napájané z dosky a v tomto zapojení ich nemožno diaľkovo spínať.

Montáž voliteľnej súpravy plavákov

Súprava plavákov sa predáva samostatne. Pred výmenou kolesového podvozka a ostrohy za plavákové vybavenie odpojte akumulátor.

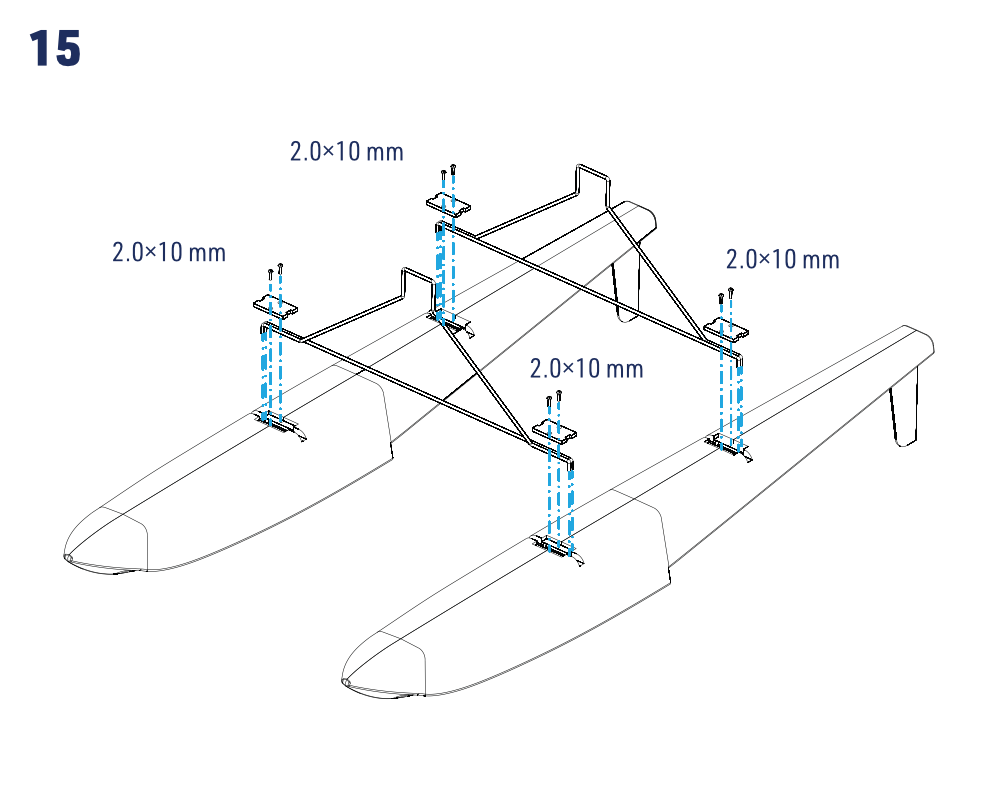

1. Vzpery nasaďte na plaváky a zaistite ich plastovými upevňovacími doskami a samoreznými skrutkami 2,0×10 mm. (Obr. 15)

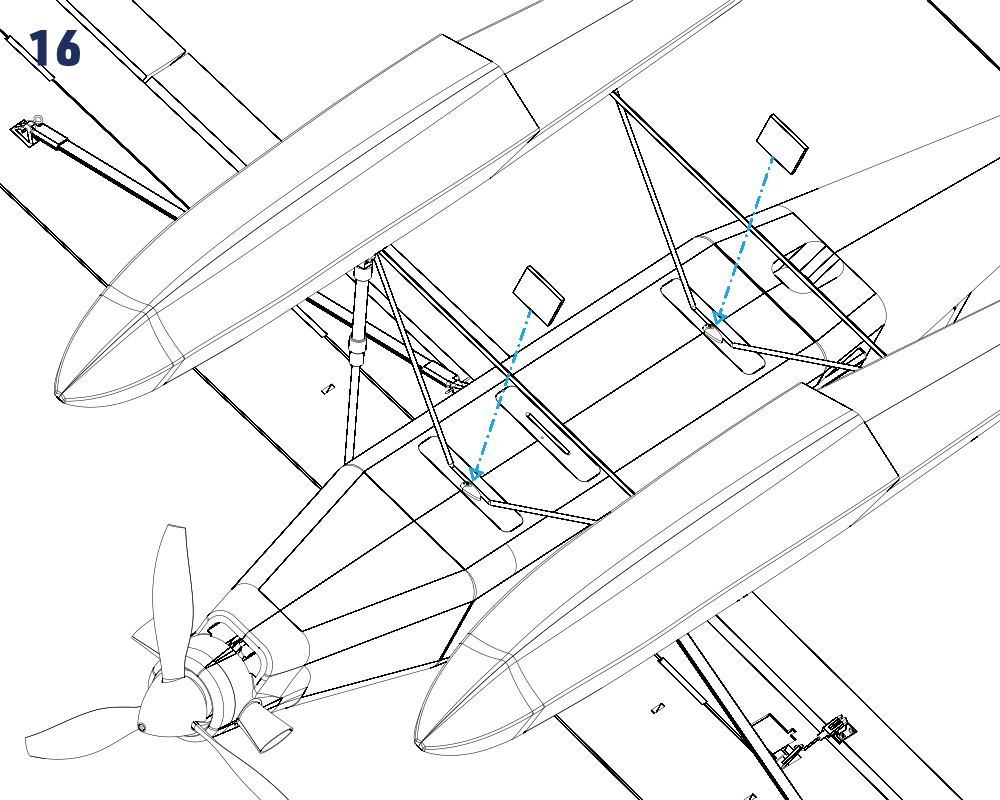

2. Vzpery plavákov zasuňte do šácht trupu, až zaklapnú. Vložte plastové vložky a zaistite otočné západky. (Obr. 16)

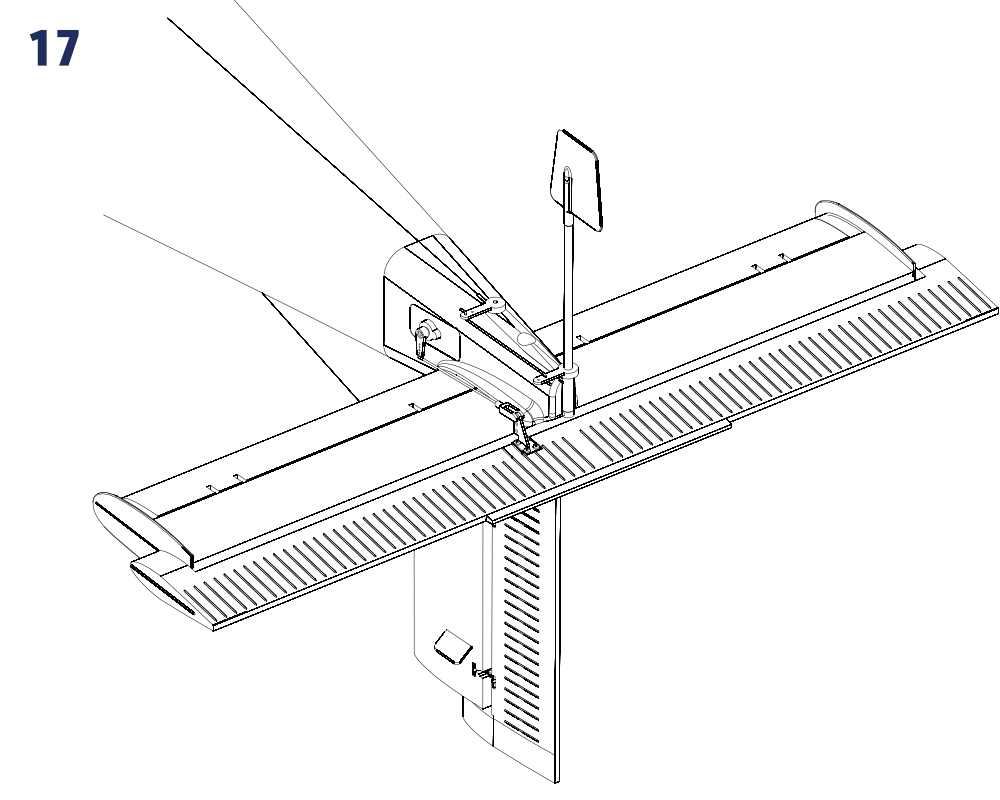

3. Vodné kormidlo namontujte namiesto ostrohy podľa obrázka, s tiahlom spriahnutým so smerovkou. Na nastavovaciu skrutku poistného krúžku naneste kvapku modrého zaisťovača závitov a skontrolujte voľný pohyb aj správny zmysel riadenia. (Obr. 17)

Stavebné obrázky

Predletová príprava

Kontrola RC súpravy a riadenia

1. S odmontovanou vrtuľou zapnite vysielač s plynom na minime, ostatné ovládače a trimy nastavte do stredu a pripojte pohonný akumulátor. Skontrolujte zmysel pohybu všetkých kormidiel a tiahlami nastavte neutrálne polohy.
2. Výškovku a smerovku nastavte do neutrálu a potom dotiahnite zaisťovacie skrutky koncoviek tiahel na pákach serv. Overte, že pri smerovke v neutrále smeruje ostrohové koleso rovno a všetky ovládané časti sa pohybujú voľne.
3. Skalibrujte rozsah plynu regulátora podľa návodu na osadený regulátor. Kalibrácia sa líši od bežného zapínania; dodržte presne jej postup a ponechajte vrtuľu zloženú.
4. Nastavte odporúčané výchylky. Presunutím tiahla bližšie k hriadeľu serva alebo ďalej od osi otáčania kormidla výchylku zmenšíte; opačným postupom ju zväčšíte. Skontrolujte voľný pohyb v celom nastavenom rozsahu a zaistite všetky čapy vidličiek a skrutky pák serv.

Veľkosti výchyliek

Odporúčané výchylky	Malé výchylky		Veľké výchylky
	Výchylka	Expo	Výchylka	Expo
Krídelká	±11 mm	30 %	±15 mm	30 %
Výškovka	±11 mm	30 %	±15 mm	30 %
Smerovka	±16 mm	20 %	±25 mm	20 %
Klapky	Vzlet: −10 mm dole / Pristátie: −22 mm dole

Malé výchylky používajte pre menej skúsených pilotov a bežné maketové lietanie. Veľké výchylky umožňujú skúseným pilotom využiť všetky schopnosti modelu. Smer exponenciály nastavte podľa návodu vysielača tak, aby boli reakcie okolo neutrálu jemnejšie.

Odporúčané mixy

Tieto voliteľné mixy môžu uľahčiť pilotáž Portera. Nižšie uvedené hodnoty platia pre veľké výchylky; diferenciácia krídeliek vyžaduje samostatné kanály krídeliek.

• Krídelká → Smerovka: smerovka 12 mm vľavo pri plnom povele krídeliek vľavo a 12 mm vpravo pri plnom povele krídeliek vpravo.
• Diferenciácia krídeliek: 15 mm nahor a 8 mm nadol.
• Klapky → Výškovka: výškovka 1 mm nadol s klapkami na vzlet a 2 mm nadol s klapkami na pristátie.

Smer otáčania motora a vrtuľa

Zmysel otáčania overte pri prvej skúške bez vrtule: pri pohľade z kabíny smerom k prednej časti sa motor musí otáčať v smere hodinových ručičiek. Ak sa otáča opačne, stiahnite plyn na minimum, odpojte pohonný akumulátor a prehoďte ktorékoľvek dva z troch vodičov medzi motorom a regulátorom. Pred montážou vrtule skúšku zopakujte.

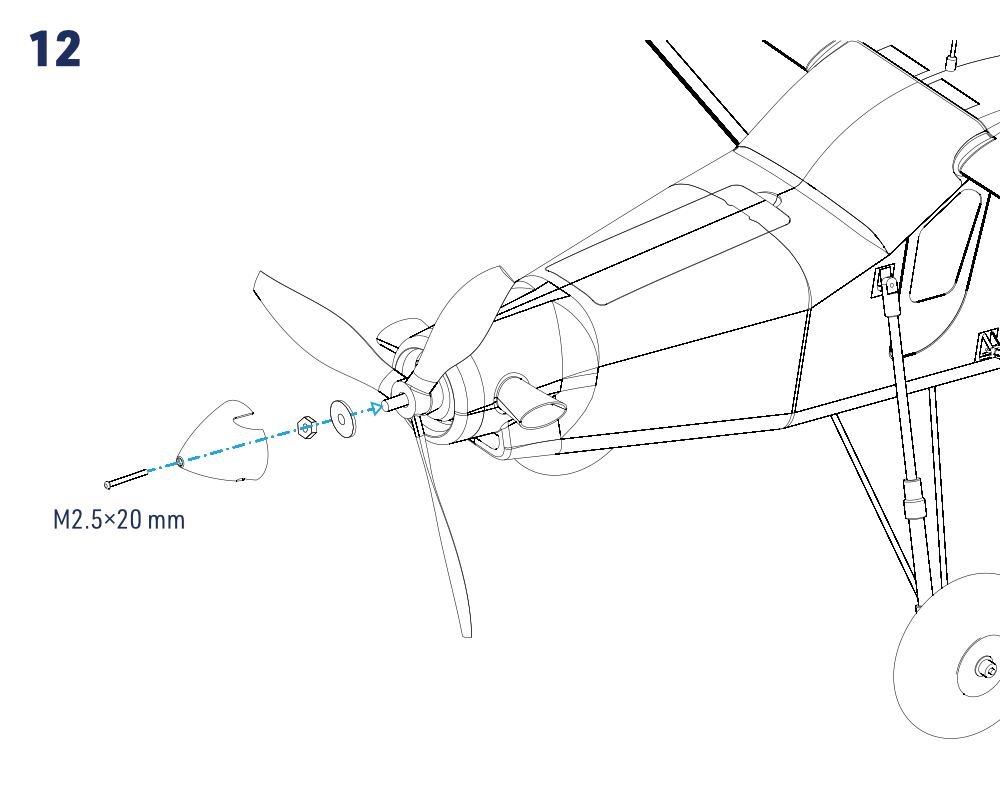

S odpojeným akumulátorom nasaďte vrtuľu na unášač a zaistite ju podložkou a maticou pomocou kľúča č. 10. Nasaďte kužeľ a upevnite ho skrutkou M2,5×20 mm. Nasaďte späť kryt akumulátora. (Obr. 12)

Ťažisko

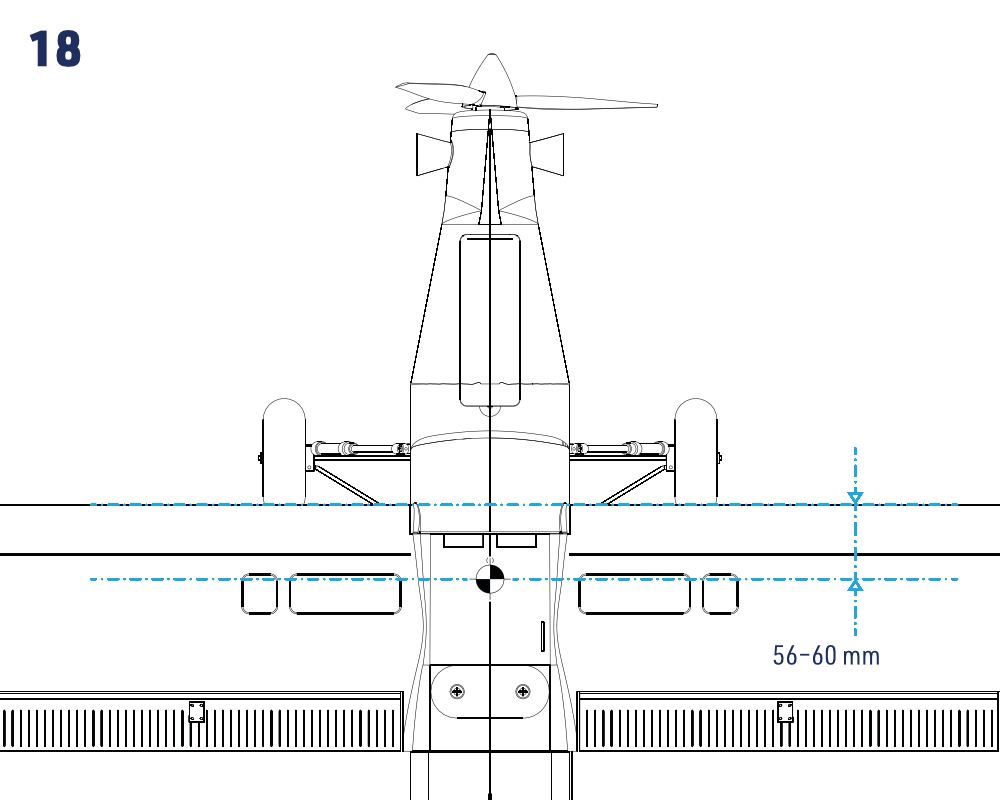

Ťažisko musí byť 56–60 mm za nábežnou hranou krídla, merané pri koreni krídla podľa obrázka. Kontrolujte kompletný model s vloženým pohonným akumulátorom. Najprv upravte polohu akumulátora; podľa potreby bezpečne upevnite vhodnú záťaž do prednej časti alebo chvosta. (Obr. 18)

Upozornenie

Nelietajte s ťažiskom mimo uvedeného rozsahu. Pri prvom lete začnite na jeho prednej hranici; zadná poloha ťažiska znižuje stabilitu. Malé množstvo bezpečne upevnenej záťaže je lepšie než nesprávne vyvážený model.

Dosah a záverečné kontroly

Úplne nabite pohonný aj vysielačový akumulátor. Skontrolujte celú inštaláciu RC súpravy a vykonajte skúšku dosahu podľa výrobcu súpravy, s vypnutým motorom aj pri plnom plyne. Model bezpečne zaistite a všetky osoby udržiavajte mimo dosahu vrtule aj roviny jej otáčania. Dosah pri plnom plyne nesmie klesnúť o viac ako 10 % oproti skúške s vypnutým motorom. Nelietajte, ak obe skúšky neprebehnú úplne úspešne.

Lietanie

PC-6 Porter je určený stredne pokročilým pilotom. Ak s týmto typom modelu nemáte skúsenosti, zverte prvý let, vytrimovanie a pomoc pri počiatočných letoch skúsenému pilotovi. Zvoľte slabý vietor a voľnú bezpečnú letovú plochu. Začnite s malými výchylkami a zoznámte sa s modelom, skôr než začnete skúšať jeho akrobatické schopnosti.

Lietanie z vody

1. Model najprv zalietajte s kolesovým podvozkom. Zoznámte sa s bezpečnými rýchlosťami na vzlet a pristátie a nacvičte používanie klapiek. Po namontovaní plavákov znovu skontrolujte ťažisko a podľa potreby upravte polohu akumulátora alebo záťaž.
2. Vyberte otvorenú pokojnú vodnú plochu a deň so slabým vetrom. Vyhnite sa vysokým stromom okolo vody: spôsobujú turbulencie a môžu vynútiť strmé stúpanie alebo priblíženie na pristátie. Drobné vlnky uľahčujú vzlet oproti hladine hladkej ako sklo.
3. Obvyklým spôsobom skontrolujte RC súpravu a pohon. Položte model na vodu, držte pritiahnutú výškovku a jemným pridávaním plynu odíďte od brehu. Smer riaďte vodným kormidlom. V dostatočnej vzdialenosti od brehu zastavte motor a nechajte model pôsobením efektu veternej koruhvy kýlovky natočiť proti vetru.
4. Pridajte plyn a nechajte plaváky prejsť do sklzu na stupňoch. Výškovku držte v neutrále, kým model nedosiahne bezpečnú vzletovú rýchlosť, mierne vyššiu než s kolesami, a potom jemne pritiahnite. Vyhnite sa strmému stúpaniu a ostrým zákrutám. Plaváky zvyšujú odpor, spomaľujú reakcie a vyžadujú viac výkonu na vodorovný let. Nastúpajte do bezpečnej výšky približne 50 m a nacvičte priblíženie na pristátie najprv vo výške, potom blízko hladiny.
5. Ponechajte dostatok energie akumulátora na pristátie aj pohyb späť k brehu. Približujte sa plynulo s o niečo väčším plynom než pri pristátí s kolesami a na hladinu dosadnite jemne a plynulo.
6. Po návrate k brehu odpojte akumulátor a skontrolujte, či do modelu nevnikla voda. Vysušte ho hubkou alebo handričkou a skontrolujte plaváky a vodné kormidlo, či ich nepoškodili plávajúce predmety.
7. Po skončení lietania model aj plaváky dôkladne očistite a vysušte zvonka aj zvnútra. Na letisko si vezmite čistú vodu, hubku a mäkkú suchú handričku. Odkryté kovové diely chráňte trochou WD-40 alebo maziva predpísaného pre dané diely; mazivo nesmie prísť na penu, lepené spoje ani elektroniku.

Príloha

Návod na regulátor KAVAN R-40SB Plus

Na kalibráciu plynu, bežné zapínanie, programovanie, ochranné funkcie a riešenie problémov použite návod na regulátory KAVAN Plus. Pre predpísaný pohonný akumulátor zvoľte režim LiPo a pre dodanú pevnú vrtuľu ponechajte brzdu vypnutú.

Upozornenie

• Pri prvej skúške regulátora a motora, keď overujete nastavenie RC súpravy, nemontujte vrtuľu. Namontujte ju až po overení správneho nastavenia súpravy.
• Nikdy nepoužívajte prasknuté alebo prepichnuté akumulátorové články.
• Nikdy nepoužívajte akumulátory, o ktorých viete, že sa prehrievajú.
• Nikdy neskratujte vývody akumulátora ani motora.
• Na izoláciu káblov vždy používajte vhodný izolačný materiál.
• Vždy používajte vhodné konektory.
• Neprekračujte počet článkov ani serv stanovený pre regulátor.
• Prepólovanie akumulátora poškodí regulátor a znamená stratu záruky.
• Regulátor inštalujte na vhodné miesto s dostatočným prúdením vzduchu na chladenie.
• Používajte iba akumulátory podporované regulátorom a pred pripojením overte správnu polaritu.
• Najprv zapnite vysielač a pred pripojením akumulátora overte, že je plyn na minime.
• Nikdy nevypínajte vysielač, kým je akumulátor pripojený k regulátoru.
• Akumulátor pripájajte až tesne pred letom a po lietaní ho odpojte.
• Po pripojení akumulátora zaobchádzajte s modelom mimoriadne opatrne a stále udržiavajte odstup od vrtule. Nikdy nestojte v rovine otáčajúcich sa dielov ani priamo pred nimi.
• Regulátor neponárajte do vody a chráňte ho pred namočením, keď je zapnutý.
• Lietajte iba na určenom modelárskom letisku a dodržiavajte pravidlá svojho klubu.

Opravy a údržba

• Na začiatku každého lietania vykonajte skúšku dosahu.
• Pred každým vzletom skontrolujte správny pohyb kormidiel.
• Po každom pristátí skontrolujte model, či nie je poškodený, či nie sú uvoľnené vidličky alebo tiahla, ohnutý či poškodený podvozok, poškodená vrtuľa a pod. Kým poškodenie neopravíte, znovu nelietajte.

Hoci je PC-6 Porter vyrobený z mimoriadne odolného, takmer nerozbitného penového EPO (expandovaného polyolefínu), môže dôjsť k poškodeniu alebo zlomeniu dielov. Drobné poškodenie možno opraviť zlepením kyanoakrylátovým (CA) lepidlom alebo priehľadnou lepiacou páskou. Pri rozsiahlejšom poškodení je vhodnejšie zakúpiť nový náhradný diel. Predajcovia KAVAN Europe s.r.o. ponúkajú široký sortiment originálnych dielov a príslušenstva.

Pri havárii alebo tvrdom pristátí, bez ohľadu na jeho závažnosť, čo najrýchlejšie stiahnite ovládač plynu do najnižšej polohy, aby ste zabránili poškodeniu elektronického regulátora otáčok.

Ak pri havárii nestiahnete ovládač plynu a jeho trim do najnižšej možnej polohy, môže dôjsť k poškodeniu regulátora a nutnosti jeho výmeny.

Poznámka

Na poškodenie pri havárii sa záruka nevzťahuje.

Záruka

Poskytovaná záruka zodpovedá platným zákonným požiadavkám v krajine nákupu. Pri reklamácii sa obráťte na predajcu, u ktorého ste model zakúpili. KAVAN Europe s.r.o. zaručuje, že táto stavebnica je pri predaji bez chýb materiálu a spracovania. Záruka sa nevzťahuje na diely poškodené používaním alebo úpravami; ak platné právo nestanovuje inak, zodpovednosť výrobcu a dovozcu je obmedzená pôvodnou obstarávacou cenou stavebnice. Toto obmedzenie neplatí, ak súd uloží neobmedzenú zodpovednosť za preukázaný úmysel alebo hrubú nedbanlivosť. KAVAN Europe s.r.o. si vyhradzuje právo zmeniť túto záruku bez predchádzajúceho upozornenia. Stavebnica sa priebežne zdokonaľuje a výrobca si vyhradzuje právo zmeniť konštrukciu bez predchádzajúceho upozornenia.

Keďže KAVAN Europe s.r.o. nemá kontrolu nad prípadným poškodením pri preprave, spôsobom zostavenia ani materiálmi použitými modelárom na dokončenie modelu, nepreberá ani neprijíma zodpovednosť za škody spojené s používaním modelu zostaveného používateľom. Rozhodnutím používať zostavený model používateľ preberá plnú zodpovednosť. Ak kupujúci nie je pripravený túto zodpovednosť prijať, mal by stavebnicu ihneď vrátiť v úplnom a nepoužitom stave na miesto nákupu.

Ak váš RC model vyžaduje servis, postupujte podľa nasledujúcich pokynov. Ich nedodržanie môže viesť k zániku záruky.

1. Ak je to možné, použite na zabalenie modelu pôvodný obal. Pôvodnú kartónovú škatuľu nepoužívajte ako vonkajší prepravný obal.
2. Priložte podrobný opis používania modelu a RC súpravy aj poruchy, s ktorou ste sa stretli. Pripojte očíslovaný zoznam priloženého príslušenstva a ďalšie informácie, ktoré môžu pomôcť servisnému oddeleniu. Poznámku označte dátumom a overte, že obsahuje vašu úplnú adresu a telefónne číslo.
3. Uveďte svoje meno, adresu a telefónne číslo, na ktorom ste dostupní počas pracovného času. Priložte kópiu dokladu o kúpe modelu.

Tento záručný list vás oprávňuje na bezplatnú záručnú opravu výrobku dodaného KAVAN Europe s.r.o. počas 24 mesiacov. Záruka sa nevzťahuje na bežné opotrebovanie vzniknuté obvyklým používaním, pretože ide o výrobok určený na športové a modelárske použitie, pri ktorom sú jednotlivé diely vystavené oveľa väčšiemu zaťaženiu než pri bežných hračkách. Pohyblivé diely modelu, napríklad motor, servá a ich prevody, podliehajú prirodzenému opotrebovaniu a časom môže byť potrebná ich výmena.

Záruka sa tiež nevzťahuje na diely modelu alebo RC súpravy, ktoré boli nesprávne nainštalované, zaobchádzalo sa s nimi hrubo alebo nesprávne, boli poškodené pri havárii alebo ich opravovala či upravovala neoprávnená osoba. Rovnako ako inú citlivú elektroniku nevystavujte RC súpravu vysokým ani nízkym teplotám, vlhkosti alebo prašnému prostrediu. Nenechávajte ju dlhodobo na priamom slnku.

Záruka ďalej nekryje poruchy spôsobené nesprávnym zapojením alebo prepólovaním, oneskorenou či nevykonanou údržbou, prevádzkou mimo stanovených limitov a príslušenstvom alebo opravami neschválenými KAVAN Europe s.r.o. Chráňte RC elektroniku pred silnými mechanickými rázmi a neaplikujte na ňu vlastné vodoodolné nátery.

Recyklácia (Európska únia)

Elektrické zariadenia označené symbolom prečiarknutého odpadkového koša nepatria do domového odpadu; musia sa odovzdať prostredníctvom príslušného systému oddeleného zberu. V krajinách EÚ (Európskej únie) sa elektrické zariadenia nesmú likvidovať s bežným domovým odpadom (WEEE – odpad z elektrických a elektronických zariadení, smernica 2012/19/EÚ). Nepotrebné zariadenie môžete bezplatne odovzdať na najbližšom verejnom zbernom mieste alebo v zbernom dvore, kde sa riadne spracuje. Zodpovednou likvidáciou starého zariadenia významne prispievate k ochrane životného prostredia!

EÚ vyhlásenie o zhode

KAVAN Europe s.r.o. týmto vyhlasuje, že model PC-6 Porter a dodávané elektrické a elektronické zariadenia spĺňajú požiadavky príslušných európskych smerníc a harmonizovaných noriem. Úplné znenie vyhlásenia o zhode je k dispozícii na kavanrc.com/doc.
