KAVAN Der mini Falke 710mm - Návod na stavbu

KAV02.4315

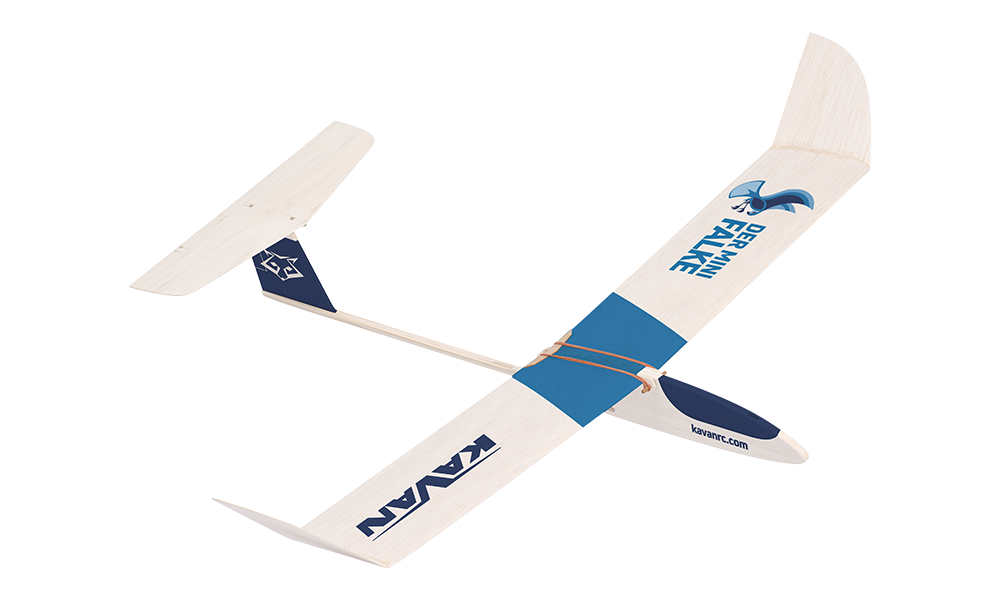

KAVAN Der mini Falke - stavebnica

Úvod

Hádzadlo Der mini Falke (Mini sokol) je voľne lietajúci model určený začiatočníkom na stavbu prvého modelu. Budete potrebovať základné modelárske náradie, lepidlá a zaponový lak, ktoré využijete aj pri ďalších projektoch. Pred začatím stavby si dôkladne preštudujte tento návod a priložený stavebný plán.

Skôr než začnete

1. Ak s modelmi lietadiel začínate, požiadajte skúseného modelára o kontrolu hotového modelu a pomoc pri prvých letoch. S nájdením inštruktora vám pomôže modelárska predajňa alebo miestny modelársky klub.
2. Model stavajte podľa tohto návodu. Nemeňte ho ani neupravujte, pretože by mohol byť nebezpečný alebo neschopný letu. Na stavbu si vyhraďte dostatok času a dbajte na pevnosť, presnosť a správne vyrovnanie všetkých častí.
3. Pred začatím stavby skontrolujte, či žiadne diely nechýbajú alebo nie sú poškodené. Oboznámte sa s jednotlivými súčiastkami a v prípade potreby výmeny ihneď kontaktujte predajcu.
4. Každý diel pred lepením vyskúšajte nasucho. Overte, že máte správny diel a že dobre lícuje; väčšie množstvo lepidla zlé lícovanie nenahradí.
5. Dodržte polohu ťažiska (CG) vyznačenú na priloženom stavebnom pláne. Pred prvým letom model vyvážte podľa časti Predletová príprava.

Poznámka

Predajca nemôže prijať späť stavebnicu, ktorej stavba sa už začala.

Zásady bezpečnej prevádzky

Nebezpečenstvo

Tento model nie je hračka. Hoci je ľahký a lieta pomaly, nesprávne zaobchádzanie môže spôsobiť zranenie alebo škodu. Model stavajte, skúšajte a prevádzkujte zodpovedne, podľa návodu, platných pravidiel bezpečného modelárskeho lietania a zdravého rozumu.

Používajte vhodné náradie a príslušenstvo v dobrom stave. Všetky diely správne namontujte a model skontrolujte pred prvým aj každým ďalším letom. S poškodeným modelom nelietajte. Začiatočníci by mali lietať s pomocou skúseného modelára.

Deti mladšie ako 14 rokov musia model prevádzkovať pod dohľadom dospelej osoby. Lietajte za bezvetria alebo slabého vetra na bezpečnom mieste bez prekážok.

Vlastnosti

• Vhodný ako prvý vetroň
• Navrhnutý a vyrobený v Českej republike
• Diely s vysokým stupňom predspracovania
• Jednoduchá stavba
• Dobré letové vlastnosti

Technické údaje

Parameter	Hodnota
Rozpätie	710 mm
Dĺžka	505 mm
Letová hmotnosť	70 g

Obsah sady

Pri stavbe podľa návodu použijete dodané diely trupu, krídla a chvostových plôch, prípravok na zostavenie krídla, upevňovací kolík, drôtik na závesy, gumové oko, záťaž, samolepky a stavebný plán. Pred začatím stavby skontrolujte všetky diely podľa plánu. Súčasťou je aj brúsny papier a tento návod.

Odporúčané lepidlá

Použite rozpúšťadlové modelárske lepidlo (UHU® Hart, Kanagom a pod.), vodoodolné disperzné lepidlo (KAV56.9960 / KAV56.9961, BISON Super Wood a pod.) alebo stredné sekundové lepidlo (KAV56.9952).

Odporúčané laky

Použite zaponový lak KAVAN (KAV56.9988) a zodpovedajúce riedidlo (KAV56.9992 / KAV56.9992A).

Náradie a príslušenstvo

Pripravte si dokonale rovnú pracovnú dosku, do ktorej možno zapichovať špendlíky (aspoň 150×700 mm), uholník, brúsidlá alebo brúsne hubky s brúsnym papierom zrnitosti 180–200 a 360–400, modelárske špendlíky (KAV66.0355), mäkký plochý štetec šírky 1/4"–3/8", modelársky nôž, štikacie kliešte a vŕtačku s vrtákom Ø3 mm. Stavebný plán a dosku chráňte tenkou čírou plastovou fóliou; vhodné je rozrezané veľké polyetylénové vrecko.

Hlavná časť

Stavebný plán

Podľa priloženého stavebného plánu v skutočnej veľkosti určte očíslované diely, prípravok na zostavenie krídla, polohy závesov a značku ťažiska. Nižšie uvedené odkazy smerujú na tento plán. (Obr. 1)

Stavba modelu

Krídlo

1. Opatrne prebrúste celý povrch polovíc krídla č. 1 a č. 2.
2. Zlepte tri diely prípravku na zostavenie krídla podľa obrázka uprostred stavebného plánu. (Obr. 1)
3. Na rovnej pracovnej doske zlepte polovice krídla. Spoj podložte plastovou fóliou, aby sa krídlo neprilepilo k doske. Jednu polovicu prišpendlite k doske a druhú podložte prípravkom. Lepidlo nechajte dôkladne vytvrdnúť.
4. Prebrúste obe uši krídla č. 3 a pomocou prípravku ich postupne prilepte k strednej časti krídla.
5. Po vytvrdnutí lepidla krídlo prebrúste dohladka a prilepte výstuhu č. 4.
6. Na celé krídlo naneste tri tenké vrstvy zriedeného zaponového laku. Každú vrstvu nechajte zaschnúť a pred pokračovaním ju zľahka prebrúste jemným brúsnym papierom.

Trup a chvostové plochy

1. Zľahka prebrúste bočnice trupu č. 5 a č. 7 a prilepte ich k strednej časti č. 6.
2. Prebrúste lišty zadnej časti trupu č. 10 a prilepte ich k hlavici trupu.
3. Na rovnej doske chránenej plastovou fóliou zlepte diely zvislej chvostovej plochy č. 12 a č. 13. Po zaschnutí zaoblite nábežnú a odtokovú hranu.
4. Zvislú chvostovú plochu vlepte medzi lišty zadnej časti trupu č. 10.
5. Výstuhu č. 11 vyskúšajte nasucho medzi lištami č. 10. Musí sa dať voľne vložiť bez násilia; podľa potreby ju obrúste a potom vlepte na miesto.
6. Prilepte výstuhy lôžka krídla č. 8 k trupu a nechajte ich dôkladne zaschnúť.
7. Vrtákom Ø3 mm prevŕtajte otvor v hlavici trupu a zasuňte upevňovací kolík krídla č. 9.
8. Zo zvislej chvostovej plochy č. 12 odrežte smerovku. V miestach prerušovaných čiar na pláne vytvorte otvory na drôtové závesy: do prednej hrany smerovky opatrne zapichnite modelársky špendlík a miernym krúživým pohybom otvor zväčšite. Vytvorte všetky zodpovedajúce otvory v smerovke aj kýlovke. Odstrihnite dva približne 8mm kúsky dodaného drôtika a vlepte ich napoly do kýlovky. Po zaschnutí na vyčnievajúce drôtiky nalepte smerovku. (Obr. 1)
9. Zľahka prebrúste vodorovnú chvostovú plochu č. 14.
10. Výškovku pripravte a upevnite drôtovými závesmi rovnakým spôsobom ako smerovku.
11. Boky výstupkov na hornej strane dielu kýlovky č. 13 zľahka zbrúste do úkosu, aby zapadli do zodpovedajúcich výrezov vo vodorovnej chvostovej ploche č. 14.
12. Vodorovnú chvostovú plochu prilepte ku kýlovke. Pomocou prípravku na zostavenie krídla skontrolujte vzájomnú kolmosť oboch plôch.
13. Na trup a chvostové plochy naneste tri tenké vrstvy zriedeného zaponového laku. Každú vrstvu nechajte zaschnúť a zľahka prebrúste jemným brúsnym papierom rovnako ako pri krídle.

Predletová príprava

1. Model polepte dodanými samolepkami.
2. Dodaným gumovým okom pripevnite krídlo k trupu.
3. Do priestoru v prednej časti trupu pridajte záťaž, aby ste dosiahli správnu polohu ťažiska. Krídlo podoprite končekmi prstov v mieste označenom ⌖ na výkrese trupu. Trup musí zostať vodorovne. Ak sa predok zdvíha, pridajte doň záťaž; ak sa zdvíha chvost, časť záťaže odoberte. (Obr. 1)
4. Pred každým letom skontrolujte správnu polohu krídla na trupe, vzájomné vyrovnanie krídla a chvostových plôch, vyváženie modelu a nepoškodenosť aj pevné uchytenie všetkých dielov.

Upozornenie

Riaďte sa značkou ťažiska na priloženom stavebnom pláne. Pôvodný návod neuvádza číselný rozmer polohy ťažiska. Túto polohu neodhadujte a nevypúšťajte nevyvážený model.

Prvé lety a zalietanie

1. Vyberte si pokojný deň a rovnú trávnatú plochu ďaleko od ciest, rybníkov, elektrického vedenia a iných prekážok. Vyššia tráva pomôže chrániť model pri počiatočnom zalietavaní.
2. Model vždy vypúšťajte priamo proti vetru. Jeho smer zistíte vyhodením niekoľkých stebiel trávy do vzduchu.
3. Model uchopte pod krídlom a držte krídlo vodorovne. Miernym priamym švihom ho vypustite s predkom ľahko skloneným nadol. Nikdy ho nevypúšťajte predkom nahor ani pod uhlom väčším ako 10° nadol. Model potrebuje dostatočnú doprednú rýchlosť; samotné položenie do vzduchu nestačí.
4. Sledujte kĺzavý let. Pri správnom vyrovnaní krídla a chvostových plôch a správnej polohe ťažiska má model plynulo kĺzať s vodorovným krídlom a ľahko skloneným predkom.
5. Ak model prudko klesá a pristáva niekoľko krokov pred vami, prihnite výškovku mierne nahor. Ak stúpa, stráca rýchlosť a opakovane sa hojdá, prihnite výškovku mierne nadol.
6. Ak model zatáča doľava, prihnite smerovku mierne doprava; ak zatáča doprava, prihnite ju mierne doľava. Smery platia pri pohľade zozadu na model.
7. Skúšky opakujte a vykonávajte malé úpravy, kým nedosiahnete plynulý dlhý kĺzavý let. Pred každým vypustením skontrolujte polohu krídla.

Príloha

Zodpovednosť výrobcu

Ako výrobca dodávame kvalitnú stavebnicu a podrobný návod. Letové vlastnosti a výkony hotového modelu závisia od toho, ako ho postavíte. Keďže nemôžeme ovplyvniť dokončenie a prevádzku modelu, nemôžeme prevziať zodpovednosť za škody spôsobené prevádzkou vami dokončeného modelu alebo s ňou súvisiace.
