KAVAN Der mini Falke 710mm - Návod ke stavbě

KAV02.4315

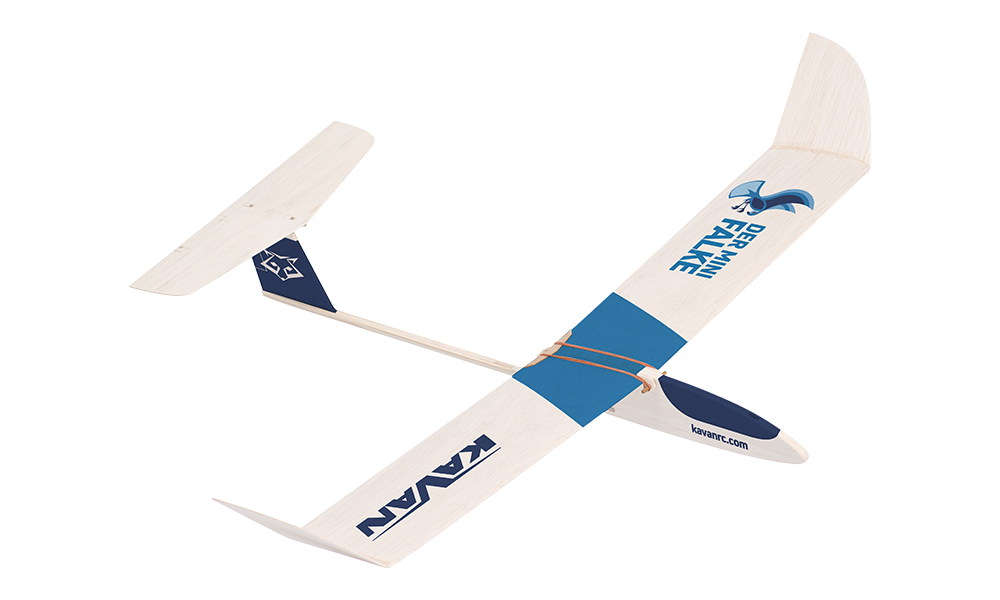

KAVAN Der mini Falke - stavebnice

Úvod

Házedlo Der mini Falke (Mini sokol) je volně létající model určený začátečníkům pro stavbu prvního modelu. Budete potřebovat základní modelářské nářadí, lepidla a zaponový lak, které využijete i při dalších projektech. Před zahájením stavby si důkladně prostudujte tento návod a přiložený stavební plán.

Než začnete

1. Pokud s modely letadel začínáte, požádejte zkušeného modeláře o kontrolu hotového modelu a pomoc při prvních letech. S nalezením instruktora vám pomůže modelářská prodejna nebo místní modelářský klub.
2. Model stavte podle tohoto návodu. Neměňte jej ani neupravujte, protože by mohl být nebezpečný nebo neschopný letu. Na stavbu si vyhraďte dostatek času a dbejte na pevnost, přesnost a správné vyrovnání všech částí.
3. Před zahájením stavby zkontrolujte, zda žádné díly nechybí nebo nejsou poškozené. Seznamte se s jednotlivými součástmi a v případě potřeby výměny ihned kontaktujte prodejce.
4. Každý díl před lepením vyzkoušejte nasucho. Ověřte, že máte správný díl a že dobře lícuje; větší množství lepidla špatné lícování nenahradí.
5. Dodržte polohu těžiště (CG) vyznačenou na přiloženém stavebním plánu. Před prvním letem model vyvažte podle části Předletová příprava.

Poznámka

Prodejce nemůže přijmout zpět stavebnici, jejíž stavba již byla zahájena.

Zásady bezpečného provozu

Nebezpečí

Tento model není hračka. Přestože je lehký a létá pomalu, nesprávné zacházení může způsobit zranění nebo škodu. Model stavte, zkoušejte a provozujte zodpovědně, podle návodu, platných pravidel bezpečného modelářského létání a zdravého rozumu.

Používejte vhodné nářadí a příslušenství v dobrém stavu. Všechny díly správně namontujte a model zkontrolujte před prvním i každým dalším letem. S poškozeným modelem nelétejte. Začátečníci by měli létat s pomocí zkušeného modeláře.

Děti mladší 14 let musí model provozovat pod dohledem dospělé osoby. Létejte za bezvětří nebo slabého větru na bezpečném místě bez překážek.

Vlastnosti

• Vhodný jako první větroň
• Navržen a vyroben v České republice
• Díly s vysokým stupněm předzpracování
• Snadná stavba
• Dobré letové vlastnosti

Technické údaje

Parametr	Hodnota
Rozpětí	710 mm
Délka	505 mm
Letová hmotnost	70 g

Obsah sady

Při stavbě podle návodu použijete dodané díly trupu, křídla a ocasních ploch, přípravek pro sestavení křídla, poutací kolík, drátek na závěsy, gumové oko, zátěž, samolepky a stavební plán. Před zahájením stavby zkontrolujte všechny díly podle plánu. Součástí je také brusný papír a tento návod.

Doporučená lepidla

Použijte rozpouštědlové modelářské lepidlo (UHU® Hart, Kanagom apod.), voděodolné disperzní lepidlo (KAV56.9960 / KAV56.9961, BISON Super Wood apod.) nebo střední vteřinové lepidlo (KAV56.9952).

Doporučené laky

Použijte zaponový lak KAVAN (KAV56.9988) a odpovídající ředidlo (KAV56.9992 / KAV56.9992A).

Nářadí a příslušenství

Připravte si dokonale rovnou pracovní desku, do níž lze zapichovat špendlíky (alespoň 150×700 mm), úhelník, brousítka nebo brusné houbičky s brusným papírem zrnitosti 180–200 a 360–400, modelářské špendlíky (KAV66.0355), měkký plochý štětec šířky 1/4"–3/8", modelářský nůž, štípací kleště a vrtačku s vrtákem Ø3 mm. Stavební plán a desku chraňte tenkou čirou plastovou fólií; vhodný je rozříznutý velký polyetylénový sáček.

Hlavní část

Stavební plán

Podle přiloženého stavebního plánu ve skutečné velikosti určete očíslované díly, přípravek pro sestavení křídla, polohy závěsů a značku těžiště. Níže uvedené odkazy směřují na tento plán. (Obr. 1)

Stavba modelu

Křídlo

1. Opatrně přebruste celý povrch polovin křídla č. 1 a č. 2.
2. Slepte tři díly přípravku pro sestavení křídla podle obrázku uprostřed stavebního plánu. (Obr. 1)
3. Na rovné pracovní desce slepte poloviny křídla. Spoj podložte plastovou fólií, aby se křídlo nepřilepilo k desce. Jednu polovinu přišpendlete k desce a druhou podložte přípravkem. Lepidlo nechejte důkladně vytvrdnout.
4. Přebruste obě uši křídla č. 3 a pomocí přípravku je postupně přilepte ke střední části křídla.
5. Po vytvrzení lepidla křídlo přebruste dohladka a přilepte výztuhu č. 4.
6. Na celé křídlo naneste tři tenké vrstvy naředěného zaponového laku. Každou vrstvu nechejte zaschnout a před pokračováním ji lehce přebruste jemným brusným papírem.

Trup a ocasní plochy

1. Lehce přebruste bočnice trupu č. 5 a č. 7 a přilepte je ke střední části č. 6.
2. Přebruste lišty zadní části trupu č. 10 a přilepte je k hlavici trupu.
3. Na rovné desce chráněné plastovou fólií slepte díly svislé ocasní plochy č. 12 a č. 13. Po zaschnutí zaoblete náběžnou a odtokovou hranu.
4. Svislou ocasní plochu vlepte mezi lišty zadní části trupu č. 10.
5. Výztuhu č. 11 vyzkoušejte nasucho mezi lištami č. 10. Musí jít volně vložit bez násilí; podle potřeby ji obruste a potom vlepte na místo.
6. Přilepte výztuhy lože křídla č. 8 k trupu a nechejte je důkladně zaschnout.
7. Vrtákem Ø3 mm protáhněte otvor v hlavici trupu a zasuňte poutací kolík křídla č. 9.
8. Ze svislé ocasní plochy č. 12 odřízněte směrovku. V místech přerušovaných čar na plánu vytvořte otvory pro drátové závěsy: do přední hrany směrovky opatrně zapíchněte modelářský špendlík a mírným krouživým pohybem otvor zvětšete. Vytvořte všechny odpovídající otvory ve směrovce i kýlovce. Odstřihněte dva přibližně 8mm kousky dodaného drátku a vlepte je napůl do kýlovky. Po zaschnutí na vyčnívající drátky nalepte směrovku. (Obr. 1)
9. Lehce přebruste vodorovnou ocasní plochu č. 14.
10. Výškovku připravte a upevněte drátovými závěsy stejným způsobem jako směrovku.
11. Boky výstupků na horní straně dílu kýlovky č. 13 lehce srazte do úkosu, aby zapadly do odpovídajících výřezů ve vodorovné ocasní ploše č. 14.
12. Vodorovnou ocasní plochu přilepte ke kýlovce. Pomocí přípravku pro sestavení křídla zkontrolujte vzájemnou kolmost obou ploch.
13. Na trup a ocasní plochy naneste tři tenké vrstvy naředěného zaponového laku. Každou vrstvu nechejte zaschnout a lehce přebruste jemným brusným papírem stejně jako u křídla.

Předletová příprava

1. Model polepte dodanými samolepkami.
2. Dodaným gumovým okem připevněte křídlo k trupu.
3. Do prostoru v přídi přidejte zátěž, abyste dosáhli správné polohy těžiště. Křídlo podepřete konečky prstů v místě označeném ⌖ na výkresu trupu. Trup musí zůstat vodorovně. Pokud se příď zvedá, přidejte zátěž do přídě; pokud se zvedá ocas, část zátěže odeberte. (Obr. 1)
4. Před každým letem zkontrolujte správnou polohu křídla na trupu, vzájemné vyrovnání křídla a ocasních ploch, vyvážení modelu a nepoškozenost i pevné uchycení všech dílů.

Upozornění

Řiďte se značkou těžiště na přiloženém stavebním plánu. Původní návod neuvádí číselný rozměr polohy těžiště. Tuto polohu neodhadujte a nevypouštějte nevyvážený model.

První lety a zalétání

1. Vyberte si klidný den a rovnou travnatou plochu daleko od silnic, rybníků, elektrického vedení a jiných překážek. Vyšší tráva pomůže chránit model při počátečním zalétávání.
2. Model vždy vypouštějte přímo proti větru. Jeho směr zjistíte vyhozením několika stébel trávy do vzduchu.
3. Model uchopte pod křídlem a držte křídlo vodorovně. Mírným přímým švihem jej vypusťte s přídí lehce skloněnou dolů. Nikdy jej nevypouštějte přídí vzhůru ani pod úhlem větším než 10° dolů. Model potřebuje dostatečnou dopřednou rychlost; pouhé položení do vzduchu nestačí.
4. Sledujte kluz. Při správném vyrovnání křídla a ocasních ploch a správné poloze těžiště má model plynule klouzat s vodorovným křídlem a lehce skloněnou přídí.
5. Pokud model prudce klesá a přistává několik kroků před vámi, přihněte výškovku mírně nahoru. Pokud stoupá, ztrácí rychlost a opakovaně se houpe, přihněte výškovku mírně dolů.
6. Pokud model zatáčí doleva, přihněte směrovku mírně doprava; pokud zatáčí doprava, přihněte ji mírně doleva. Směry platí při pohledu zezadu na model.
7. Zkoušky opakujte a provádějte malé úpravy, dokud nedosáhnete plynulého dlouhého kluzu. Před každým vypuštěním zkontrolujte polohu křídla.

Příloha

Odpovědnost výrobce

Jako výrobce dodáváme kvalitní stavebnici a podrobný návod. Letové vlastnosti a výkony hotového modelu závisí na tom, jak jej postavíte. Protože nemůžeme ovlivnit dokončení a provoz modelu, nemůžeme převzít odpovědnost za škody způsobené provozem vámi dokončeného modelu nebo s ním související.
