KAVAN Der mini Falke 710mm - Bauanleitung
KAVAN Der mini Falke - Bausatz
Einleitung

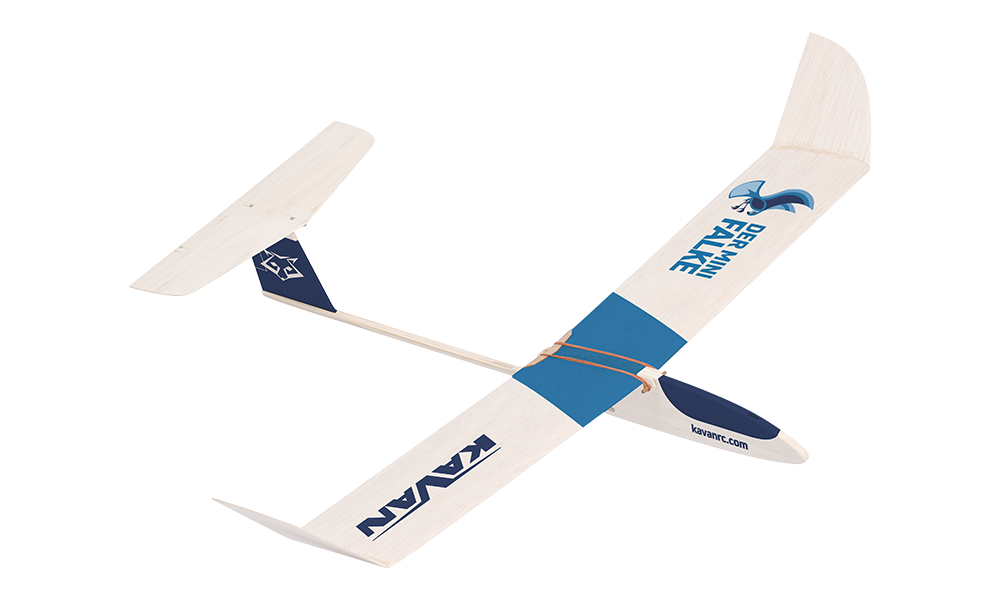

Das Modell Der mini Falke (Mini-Falke) ist ein Freiflug-Wurfgleiter für Einsteiger, die ihr erstes Modell bauen. Sie benötigen grundlegende Modellbauwerkzeuge, Klebstoffe und Zaponlack, die auch für spätere Projekte nützlich sind. Lesen Sie diese Anleitung und studieren Sie den beiliegenden Bauplan gründlich, bevor Sie mit dem Bau beginnen.
Bevor Sie beginnen
- Wenn Sie mit Flugmodellen beginnen, bitten Sie einen erfahrenen Modellbauer, Ihr fertiges Modell zu überprüfen und Ihnen bei den ersten Flügen zu helfen. Ihr Modellbaugeschäft oder örtlicher Modellflugverein kann Ihnen bei der Suche nach einem Fluglehrer helfen.
- Bauen Sie das Modell nach dieser Anleitung. Verändern Sie es nicht, da es dadurch unsicher oder flugunfähig werden kann. Nehmen Sie sich Zeit und bauen Sie alle Teile gerade, maßhaltig und stabil.
- Prüfen Sie vor Baubeginn, ob Teile fehlen oder beschädigt sind. Machen Sie sich mit allen Bauteilen vertraut und wenden Sie sich sofort an Ihren Händler, falls Ersatz erforderlich ist.
- Passen Sie jedes Teil vor dem Verkleben trocken ein. Prüfen Sie, ob es das richtige Teil ist und richtig passt; mehr Klebstoff kann eine schlechte Passung nicht ausgleichen.
- Halten Sie die auf dem beiliegenden Bauplan markierte Schwerpunktlage (CG) ein. Wiegen Sie das Modell vor dem Erstflug gemäß Flugvorbereitung aus.
Ihr Händler kann Bausätze nicht zurücknehmen, wenn bereits mit dem Bau begonnen wurde.
Sicherheitshinweise
Dieses Modell ist kein Spielzeug. Obwohl es leicht ist und langsam fliegt, kann falsche Handhabung Verletzungen oder Schäden verursachen. Bauen, erproben und fliegen Sie es verantwortungsvoll nach der Anleitung, den geltenden Modellflug-Sicherheitsregeln und mit gesundem Menschenverstand.
Verwenden Sie geeignete Werkzeuge und Zubehör in gutem Zustand. Montieren Sie alle Teile richtig und prüfen Sie das Modell vor dem ersten und jedem weiteren Flug. Fliegen Sie kein beschädigtes Modell. Anfänger sollten mit Unterstützung eines erfahrenen Modellbauers fliegen.
Kinder unter 14 Jahren dürfen das Modell nur unter Aufsicht eines Erwachsenen betreiben. Fliegen Sie bei Windstille oder leichtem Wind an einem sicheren Ort ohne Hindernisse.
Eigenschaften
- Als erstes Segelflugmodell geeignet
- In der Tschechischen Republik entwickelt und hergestellt
- Weitgehend vorgefertigte Teile
- Einfacher Aufbau
- Gute Flugeigenschaften
Technische Daten
| Parameter | Wert |
|---|---|
| Spannweite | 710 mm |
| Länge | 505 mm |
| Fluggewicht | 70 g |
Lieferumfang
Die Bauanleitung verwendet die mitgelieferten Rumpf-, Flügel- und Leitwerksteile, die Flügelmontagelehre, den Flügelhaltedübel, Scharnierdraht, Gummiring, Ballast, Aufkleber und Bauplan. Prüfen Sie vor Baubeginn alle Teile anhand des Plans. Schleifpapier und diese Bauanleitung sind ebenfalls enthalten.
Empfohlene Klebstoffe
Verwenden Sie einen lösungsmittelhaltigen Modellbauklebstoff (UHU® Hart, Kanagom o. Ä.), wasserbeständigen Weißleim (KAV56.9960 / KAV56.9961, BISON Super Wood o. Ä.) oder mittelflüssigen Sekundenkleber (KAV56.9952).
Empfohlene Lacke
Verwenden Sie KAVAN Zaponlack (KAV56.9988) und den dazugehörigen Verdünner (KAV56.9992 / KAV56.9992A).
Werkzeuge und Zubehör
Bereiten Sie ein vollkommen ebenes Baubrett vor, in das sich Nadeln stecken lassen (mindestens 150×700 mm), einen Winkel, Schleifklötze oder Schleifschwämme mit Schleifpapier der Körnungen 180–200 und 360–400, Modellbaunadeln (KAV66.0355), einen weichen Flachpinsel mit 1/4"–3/8" Breite, ein Modellbaumesser, einen Seitenschneider und eine Bohrmaschine mit Ø3mm-Bohrer. Schützen Sie Bauplan und Brett mit dünner, transparenter Kunststofffolie; ein aufgeschnittener großer Polyethylenbeutel eignet sich dafür.
Hauptteil
Bauplan
Identifizieren Sie anhand des beiliegenden Bauplans in Originalgröße die nummerierten Teile, die Flügelmontagelehre, die Scharnierpositionen und die Schwerpunktmarkierung. Die folgenden Verweise beziehen sich auf diesen Plan. (Abb. 1)
Bau des Modells
Flügel
- Schleifen Sie die gesamte Oberfläche der Flügelhälften Nr. 1 und Nr. 2 vorsichtig.
- Kleben Sie die drei Teile der Flügelmontagelehre entsprechend der Abbildung in der Mitte des Bauplans zusammen. (Abb. 1)
- Kleben Sie die Flügelhälften auf dem ebenen Baubrett zusammen. Legen Sie Kunststofffolie unter die Klebestelle, damit der Flügel nicht am Brett festklebt. Heften Sie eine Hälfte mit Nadeln auf das Brett und stützen Sie die andere mit der Montagelehre ab. Lassen Sie den Klebstoff vollständig aushärten.
- Schleifen Sie beide Flügelohren Nr. 3 und kleben Sie sie nacheinander mit Hilfe der Montagelehre an das Flügelmittelteil.
- Schleifen Sie den Flügel nach dem Aushärten des Klebstoffs glatt und kleben Sie die Verstärkung Nr. 4 auf.
- Tragen Sie drei dünne Schichten verdünnten Zaponlack auf den gesamten Flügel auf. Lassen Sie jede Schicht trocknen und schleifen Sie sie leicht mit feinem Schleifpapier, bevor Sie fortfahren.
Rumpf und Leitwerke
- Schleifen Sie die Rumpfseiten Nr. 5 und Nr. 7 leicht und kleben Sie sie an das Mittelteil Nr. 6.
- Schleifen Sie die Rumpfauslegerleisten Nr. 10 und kleben Sie sie an den Rumpfkopf.
- Kleben Sie die Seitenleitwerksteile Nr. 12 und Nr. 13 auf einem ebenen, mit Kunststofffolie geschützten Brett zusammen. Runden Sie nach dem Trocknen die Vorder- und Hinterkante ab.
- Kleben Sie das Seitenleitwerk zwischen die Rumpfauslegerleisten Nr. 10.
- Passen Sie die Strebe Nr. 11 trocken zwischen die Leisten Nr. 10 ein. Sie muss sich ohne Kraftaufwand einsetzen lassen; schleifen Sie sie bei Bedarf passend und kleben Sie sie anschließend ein.
- Kleben Sie die Verstärkungen der Flügelauflage Nr. 8 an den Rumpf und lassen Sie sie gründlich trocknen.
- Bohren Sie das Loch im Rumpfkopf mit einem Ø3mm-Bohrer auf und setzen Sie den Flügelhaltedübel Nr. 9 ein.
- Schneiden Sie das Seitenruder aus dem Seitenleitwerk Nr. 12 heraus. Fertigen Sie an den gestrichelten Linien im Plan die Löcher für die Drahtscharniere an: Stecken Sie vorsichtig eine Modellbaunadel in die Vorderkante des Seitenruders und vergrößern Sie das Loch durch leichtes Drehen. Fertigen Sie alle entsprechenden Löcher in Ruder und Flosse an. Schneiden Sie zwei etwa 8mm lange Stücke des beiliegenden Drahts ab und kleben Sie sie zur Hälfte in die Flosse. Kleben Sie nach dem Trocknen das Seitenruder auf die herausragenden Drähte. (Abb. 1)
- Schleifen Sie das Höhenleitwerk Nr. 14 leicht.
- Bereiten Sie das Höhenruder vor und befestigen Sie es mit Drahtscharnieren auf die gleiche Weise wie das Seitenruder.
- Schrägen Sie die Seiten der Zapfen oben am Flossenteil Nr. 13 leicht an, damit sie in die passenden Schlitze des Höhenleitwerks Nr. 14 passen.
- Kleben Sie das Höhenleitwerk an die Seitenleitwerksflosse. Prüfen Sie mit der Flügelmontagelehre, ob die beiden Flächen rechtwinklig zueinander stehen.
- Tragen Sie drei dünne Schichten verdünnten Zaponlack auf Rumpf und Leitwerke auf. Lassen Sie jede Schicht trocknen und schleifen Sie sie wie beim Flügel leicht mit feinem Schleifpapier.
Flugvorbereitung
- Bringen Sie die beiliegenden Aufkleber an.
- Befestigen Sie den Flügel mit dem beiliegenden Gummiring am Rumpf.
- Geben Sie Ballast in das Fach im Rumpfkopf, bis die richtige Schwerpunktlage erreicht ist. Stützen Sie den Flügel mit den Fingerspitzen an der im Rumpfplan mit ⌖ markierten Stelle ab. Der Rumpf soll waagerecht bleiben. Hebt sich die Nase, geben Sie Ballast in den Rumpfkopf; hebt sich das Heck, entfernen Sie etwas Ballast. (Abb. 1)
- Prüfen Sie vor jedem Flug, ob der Flügel richtig auf dem Rumpf sitzt, Flügel und Leitwerke korrekt ausgerichtet sind, das Modell ausgewogen ist und alle Teile unbeschädigt und sicher befestigt sind.
Richten Sie sich nach der Schwerpunktmarkierung im beiliegenden Bauplan. Die Originalanleitung nennt keinen numerischen Schwerpunktabstand. Schätzen Sie diese Position nicht und starten Sie kein unausgewogenes Modell.
Erstflüge und Einfliegen
- Wählen Sie einen windstillen Tag und eine ebene Rasenfläche fern von Straßen, Teichen, Stromleitungen und anderen Hindernissen. Hohes Gras schützt das Modell bei den ersten Trimmflügen.
- Starten Sie immer direkt gegen den Wind. Werfen Sie einige Grashalme in die Luft, um die Windrichtung zu prüfen.
- Halten Sie das Modell unter dem Flügel und die Flügel waagerecht. Starten Sie es mit einem leichten, geraden Schub und leicht nach unten gerichteter Nase. Werfen Sie es niemals mit angehobener Nase oder mehr als 10° nach unten. Das Modell benötigt ausreichend Vorwärtsgeschwindigkeit; es nur in die Luft zu setzen reicht nicht aus.
- Beobachten Sie den Gleitflug. Bei richtig ausgerichteten Flügeln und Leitwerken sowie korrektem Schwerpunkt soll das Modell gleichmäßig mit waagerechten Flügeln und leicht gesenkter Nase gleiten.
- Taucht das Modell steil ab und landet wenige Schritte vor Ihnen, biegen Sie das Höhenruder leicht nach oben. Steigt es, überzieht und pumpt wiederholt auf und ab, biegen Sie das Höhenruder leicht nach unten.
- Dreht das Modell nach links, biegen Sie das Seitenruder leicht nach rechts; dreht es nach rechts, biegen Sie es leicht nach links. Die Richtungen gelten von hinten auf das Modell gesehen.
- Wiederholen Sie die Versuche mit kleinen Korrekturen, bis das Modell gleichmäßig und weit gleitet. Prüfen Sie die Flügelposition vor jedem Start.
Anhang
Verantwortung des Herstellers
Als Hersteller liefern wir einen hochwertigen Bausatz und eine ausführliche Anleitung. Flugeigenschaften und Leistung des fertigen Modells hängen davon ab, wie Sie es bauen. Da wir keinen Einfluss auf Fertigstellung und Betrieb haben, können wir keine Verantwortung für Schäden übernehmen, die durch den Betrieb Ihres fertigen Modells entstehen oder damit zusammenhängen.
